Сучасні технології зволоження повітря: перспективи застосування

Зміст

1. Вступ
2. Важливість контролю вологості у приміщеннях
3. Огляд основних технологій зволоження
   • Парові зволожувачі
   • Ультразвукові зволожувачі
   • Випарні зволожувачі
   • Адіабатичні зволожувачі високого тиску
4. Порівняльний аналіз технологій зволоження
   • Енергоефективність
   • Якість зволоження та вплив на мікроклімат
   • Гігієнічні аспекти використання різних типів зволожувачів
   • Експлуатаційні витрати та обслуговування
5. Електродні зволожувачі: принципи роботи та переваги
   • Особливості конструкції електродних зволожувачів
   • Порівняння з іншими технологіями зволоження
6. Зволожувачі MYCOND MHDM -- оптимальне рішення для вашого бізнесу та комфортного життя

Вступ

У сучасному світі з розвитком технологій та підвищенням вимог до комфорту та безпеки людини, питання оптимізації мікроклімату приміщень стає все більш актуальним. Серед ключових параметрів мікроклімату особливе місце займає вологість повітря, оскільки вона безпосередньо впливає як на здоров'я людей, так і на надійність функціонування обладнання та якість виробничих процесів.

Дана наукова стаття присвячена всебічному порівняльному аналізу сучасних технологій зволоження повітря, їх ефективності, особливостям застосування та впливу на загальний стан мікроклімату приміщень. Особлива увага приділяється інноваційним рішенням для монтажу зволожувачів з системами вентиляції, які дозволяють досягти оптимальних показників вологості при мінімальних енергетичних та експлуатаційних витратах.

Актуальність даного дослідження зумовлена зростаючим запитом на енергоефективні та гігієнічно безпечні системи зволоження, особливо для інтеграції з існуючими системами вентиляції та кондиціонування повітря у різних типах приміщень -- від житлових будинків до спеціалізованих технологічних приміщень.

Важливість контролю вологості у приміщеннях

Належний рівень вологості повітря є критично важливим фактором для забезпечення комфортних та здорових умов перебування людей у приміщеннях. Численні дослідження підтверджують, що відносна вологість повітря в діапазоні 40-60% є оптимальною як для здоров'я людей, так і для збереження матеріалів та обладнання.

За даними досліджень Фонду досліджень якості повітря, підтримання рівня вологості в межах 40-60% значно знижує ризик поширення вірусних інфекцій, зменшує негативний вплив алергенів та запобігає пересушуванню слизових оболонок дихальних шляхів. Дослідження, проведене у 2020 році, показало, що підтримання оптимального рівня вологості може знизити поширення вірусних захворювань на 23%.

У технологічних приміщеннях контроль вологості має не менш важливе значення. Наприклад, у приміщеннях з електронним обладнанням низька вологість може призвести до накопичення статичної електрики та пошкодження чутливих компонентів. Дослідження, проведені Асоціацією електронної промисловості, показали, що підтримання вологості на рівні 45-55% зменшує ризик електростатичних розрядів на 65%.

У виробничих приміщеннях, особливо у деревообробній, текстильній та поліграфічній промисловості, контроль вологості безпосередньо впливає на якість продукції та стабільність виробничих процесів. За даними досліджень, коливання вологості навіть на 5% поза оптимальним діапазоном може призвести до зниження якості продукції на 15-20%.

Таким чином, впровадження ефективних систем зволоження повітря є не просто питанням комфорту, а необхідною умовою для забезпечення здоров'я людей, підвищення продуктивності праці та забезпечення надійної роботи обладнання.

Огляд основних технологій зволоження

Парові зволожувачі

Парові зволожувачі представляють одну з найбільш поширених технологій зволоження повітря, що ґрунтується на принципі кипіння води та генерації пари. Існує кілька основних типів парових зволожувачів, які відрізняються способом нагріву води:

1. Електродні парові зволожувачі: Працюють шляхом пропускання електричного струму через воду за допомогою електродів, занурених у резервуар. Електропровідність води забезпечує проходження струму, що викликає нагрівання до температури кипіння. Кількість виробленої пари пропорційна силі струму, яка регулюється рівнем води у резервуарі.
2. Резистивні (елементні) парові зволожувачі: Використовують нагрівальні елементи для передачі тепла воді. На відміну від електродних, можуть працювати з демінералізованою водою, оскільки не залежать від її електропровідності.
3. Газові парові зволожувачі: Використовують тепло, що виділяється при згорянні газу, для нагрівання води та генерації пари.

Згідно з дослідженнями, парові зволожувачі мають ряд переваг, зокрема, вони забезпечують стерильність пари через високу температуру кипіння, що знищує більшість мікроорганізмів. Крім того, вони дозволяють досягти високої точності регулювання вологості (±2-3% відносної вологості).

Проте, парові зволожувачі характеризуються високим енергоспоживанням. За даними досліджень, електродні парові зволожувачі споживають приблизно 0,7-0,8 кВт·год електроенергії на кожен кілограм виробленої пари. Це значно вище, ніж у інших технологій зволоження.

Ультразвукові зволожувачі

Ультразвукові зволожувачі працюють за принципом перетворення води на дрібний аерозоль за допомогою високочастотних ультразвукових коливань. П'єзоелектричний перетворювач генерує високочастотні коливання (зазвичай 1,6-2,4 МГц), які передаються воді, створюючи мікроскопічні крапельки розміром 1-5 мікрон, що легко випаровуються у повітрі.

Дослідження, продемонструвало, що ультразвукові зволожувачі є надзвичайно енергоефективними, споживаючи лише близько 0,05-0,1 кВт·год на кілограм випаруваної води, що приблизно в 10 разів менше, ніж у парових систем. Це робить їх особливо привабливими з точки зору експлуатаційних витрат.

Важливою особливістю ультразвукових зволожувачів є їхній адіабатичний ефект -- вони не лише зволожують, але й охолоджують повітря. Дослідження, проведене компанією Engineered Systems, показало, що при роботі ультразвукового зволожувача температура повітря може знижуватися на 2-3°C за рахунок процесу випаровування водяного аерозолю. Цей ефект особливо цінний у теплу пору року, оскільки дозволяє зменшити навантаження на системи кондиціонування та зменшити енергоспоживання будівлі.

Однак, при використанні ультразвукових зволожувачів у холодну пору року в системах вентиляції з електричним підігрівом повітря, слід враховувати, що енергія, яка витрачається на додатковий нагрів охолодженого після зволоження повітря, може компенсувати економію від використання енергоефективного зволожувача. Дослідження, проведене в 2021 році, показало, що загальні енерговитрати системи "ультразвуковий зволожувач + електронагрівач" можуть наближатися до показників парового зволожувача, особливо при низьких зовнішніх температурах.

Ще одним аспектом, який слід враховувати, є якість повітря. Дослідження, виявило потенційні проблеми при використанні ультразвукових зволожувачів з необробленою водопровідною водою. Мінерали, присутні у воді, можуть потрапляти в повітря у вигляді дрібного "білого пилу", що осідає на поверхнях та потенційно може впливати на дихальні шляхи. Цю проблему можна вирішити використанням демінералізованої води або попередньою обробкою води.

Випарні зволожувачі

Випарні зволожувачі базуються на природному процесі випаровування води. Вони складаються з вологого фільтра або випарного елемента та вентилятора, який прискорює процес випаровування, проганяючи повітря через вологу поверхню.

Дослідження, показало, що випарні зволожувачі мають помірну енергоефективність, споживаючи приблизно 0,2-0,3 кВт·год на кілограм випаруваної води, що краще, ніж у парових, але гірше, ніж у ультразвукових систем. Їх головною перевагою є природна саморегуляція процесу зволоження - швидкість випаровування автоматично зменшується при підвищенні відносної вологості повітря.

З точки зору якості повітря, випарні зволожувачі мають перевагу, оскільки мінерали, присутні у воді, зазвичай залишаються в фільтрі або випарному елементі, а не потрапляють у повітря. Однак, згідно з дослідженням, неналежне обслуговування та рідка заміна фільтрів може призвести до розмноження мікроорганізмів.

Адіабатичні зволожувачі високого тиску

Адіабатичні зволожувачі високого тиску (також відомі як системи туманоутворення) використовують спеціальні форсунки для розпилення води під високим тиском (зазвичай 50-80 бар), створюючи дуже дрібні крапельки води розміром 10-20 мікрон, які швидко випаровуються у повітрі.

За даними досліджень, адіабатичні зволожувачі високого тиску є одними з найбільш енергоефективних, споживаючи лише близько 0,02-0,04 кВт·год на кілограм випаруваної води, що менше навіть порівняно з ультразвуковими системами. Одна з їх ключових особливостей - значний охолоджувальний ефект, оскільки процес випаровування води відбувається за рахунок тепла навколишнього повітря.

Дослідження, проведене в 2023 році, показало, що зниження температури повітря при адіабатичному зволоженні може складати 3-7°C, залежно від початкових параметрів повітря та кількості введеної вологи. Цей ефект має двоякий характер. З одного боку, він дозволяє суттєво зменшити енерговитрати на охолодження приміщень у теплу пору року, що робить адіабатичні зволожувачі особливо вигідними для промислових об'єктів з високими тепловиділеннями. З іншого боку, при використанні таких зволожувачів у холодну пору року виникає необхідність додаткового підігріву повітря.

Комплексний аналіз енергоефективності, проведений Інститутом енергозбереження будівель, показав, що при інтеграції адіабатичного зволожувача з системою вентиляції, обладнаною електричним теплообмінником, сумарні енерговитрати на зволоження та подальший нагрів охолодженого повітря можуть бути співставними з енерговитратами парового зволожувача. Проте, при використанні газового опалення або теплових насосів для підігріву повітря, адіабатичні системи все одно залишаються значно більш енергоефективними.

Однак, дослідження, виявило, що системи високого тиску вимагають регулярного обслуговування форсунок та насосного обладнання, а також високоякісної попередньої обробки води для запобігання закупорюванню форсунок та забезпечення гігієнічної безпеки.

Порівняльний аналіз технологій зволоження

Енергоефективність

Енергоефективність є одним із ключових показників при виборі системи зволоження, особливо для великих комерційних та промислових приміщень, де експлуатаційні витрати можуть бути значними. Проведені дослідження демонструють суттєві відмінності в безпосередньому енергоспоживанні різних технологій зволоження, але важливо розуміти повний енергетичний баланс при їх використанні.

За даними дослідження, при порівнянні прямого енергоспоживання на виробництво 100 кг вологи, результати розподілилися наступним чином:

Таблиця 1. Порівняння безпосереднього енергоспоживання різних технологій зволоження

Як зазначається у дослідженні, проведеному Cluchey та опублікованому в "ASHRAE Journal", при використанні ультразвукового зволожувача потужністю 200 л/год електрична потужність безпосередньо на роботу зволожувача складає приблизно 5 кВт порівняно з 64 кВт для електродного парового зволожувача аналогічної продуктивності. При річному використанні протягом 3000 годин, це призводить до економії електроенергії на роботу самого зволожувача близько 93%.

Однак, для повного розуміння енергоефективності різних технологій необхідно враховувати весь енергетичний баланс системи. Зокрема, адіабатичні та ультразвукові зволожувачі використовують процес випаровування води, який відбувається за рахунок теплової енергії повітря. Це призводить до зниження температури повітря і, як наслідок, потребує додаткового нагрівання для досягнення бажаної температури.

Таблиця 2. Комплексне порівняння енергоспоживання з урахуванням ефекту охолодження та додаткового нагріву

**Адіабатичні зволожувачі включають ультразвукові (5-10 кВт·год/100 кг), випарні (20-30 кВт·год/100 кг) та високого тиску (2-4 кВт·год/100 кг). Усі вони працюють за однаковим принципом випаровування води, що призводить до зниження температури повітря на однакову величину при однаковій кількості введеної вологи.

Як видно з таблиці 2, хоча адіабатичні та ультразвукові зволожувачі мають значно нижче безпосереднє енергоспоживання, з точки зору загального енергетичного балансу різні технології можуть бути близькими за показниками енергоефективності, особливо при використанні електричного нагріву для компенсації охолоджувального ефекту в зимовий період.

Для ілюстрації цього принципу розглянемо конкретний приклад. При обробці 500 м³/год повітря в зимовий період (початкові параметри: 0°C, 80% ВВ; після рекуператора: 16°C, 28% ВВ; необхідні параметри на виході: 22°C, 50% ВВ), сумарні енергетичні витрати становитимуть:

• Для парового зволожувача: 1,0 кВт на нагрівання + 2,3 кВт на пароутворення = 3,3 кВт
• Для адіабатичного зволожувача: 3,2 кВт на попередній нагрів + 0,1 кВт на роботу зволожувача = 3,3 кВт

Як бачимо, з точки зору фізики процесу, загальні енергетичні витрати однакові, що відповідає законам термодинаміки. Різниця полягає лише у формі енергії та способі її внесення в систему.

Якість зволоження та вплив на мікроклімат

Якість зволоження відіграє важливу роль у формуванні комфортного та здорового мікроклімату приміщень. Різні технології зволоження по-різному впливають на показники повітря, включаючи відносну вологість, температуру та вміст забруднюючих речовин.

Дослідження, проведене Університетом Гельсінкі та опубліковане в журналі "Occupational and Environmental Medicine", показало, що використання зволожувачів повітря в офісних приміщеннях значно зменшує симптоми сухості шкіри, подразнення очей та дискомфорт у горлі у працівників. При цьому найкращі результати було досягнуто при підтримці відносної вологості в діапазоні 40-50%.

Таблиця 3. Вплив різних технологій зволоження на мікроклімат приміщень

*Адіабатичні зволожувачі включають ультразвукові, випарні та високого тиску. При однаковому збільшенні абсолютної вологості всі вони дають однаковий температурний ефект, оскільки фізика процесу випаровування води однакова.

**При використанні необробленої водопровідної води. Застосування демінералізованої води значно знижує цей ризик.

За даними дослідження, опублікованого в журналі "Building and Environment", парові зволожувачі забезпечують найбільш стабільний рівень вологості з точністю до ±2%, в той час як адіабатичні зволожувачі показують більші коливання. Проте, парові зволожувачі підвищують температуру повітря на 1-2°C, що може бути перевагою в холодну пору року, але недоліком у теплу.

Дослідження впливу різних типів зволожувачів на якість повітря, проведене Park et al. (2020), виявило, що ультразвукові зволожувачі з водопровідною водою можуть збільшувати концентрацію частинок PM2.5 у повітрі до 10 разів, в той час як випарні зволожувачі практично не впливають на цей показник. Це підкреслює важливість використання очищеної води в ультразвукових зволожувачах.

Таблиця 4. Порівняння впливу температурних змін на умови комфорту та енергетичний баланс

Гігієнічні аспекти використання різних типів зволожувачів

Гігієнічна безпека систем зволоження є критично важливим аспектом, особливо для медичних установ, чистих приміщень та місць з підвищеними вимогами до якості повітря. Дослідження в цій області виявили суттєві відмінності між різними технологіями.

Таблиця 5. Порівняння гігієнічних аспектів різних технологій зволоження

*VDI6022 -- німецький стандарт гігієни для систем вентиляції та кондиціонування повітря.

За даними дослідження, опублікованого в журналі "Science of the Total Environment", парові зволожувачі забезпечують найвищий рівень гігієнічної безпеки завдяки процесу кипіння води, який ефективно знищує більшість бактерій та вірусів. Пара, що виробляється при температурі 100°C, є практично стерильною.

Дослідження, проведене Highsmith et al. (1988), показало, що випарні зволожувачі мають помірний ризик мікробного забруднення, особливо при недостатньому обслуговуванні. Вологі фільтри та резервуари з водою можуть стати середовищем для розмноження мікроорганізмів, якщо не проводити регулярне очищення та заміну компонентів.

Експлуатаційні витрати та обслуговування

Експлуатаційні витрати та вимоги до обслуговування є важливими факторами при виборі системи зволоження, особливо для об'єктів з тривалим періодом експлуатації.

Дослідження, проведене ASHRAE, показало, що хоча початкова вартість парових зволожувачів зазвичай нижча, їх сукупна вартість володіння протягом 10 років експлуатації може бути на 200-300% вищою порівняно з іншими технологіями через високі енерговитрати та необхідність регулярної заміни нагрівальних елементів або електродів.

За даними дослідження, опублікованого в "Journal of Building Engineering", електродні парові зволожувачі потребують заміни циліндрів кожні 1000-1500 годин роботи, що складає значну частину експлуатаційних витрат. Як зазначив White у своєму дослідженні, вартість одного парового циліндра може становити від 100 до 200 доларів США.

Дослідження, проведене Mee Industries, показало, що ультразвукові зволожувачі вимагають заміни п'єзоелектричних перетворювачів приблизно кожні 10000 годин роботи, а також потребують демінералізованої або очищеної води для запобігання утворенню мінеральних відкладень.

Випарні зволожувачі, згідно з даними дослідження Paschold et al. (2003), мають найнижчі вимоги до обслуговування, але потребують регулярної заміни фільтрів або випарних елементів, зазвичай 1-2 рази на рік, залежно від якості води та інтенсивності використання.

Адіабатичні зволожувачі високого тиску потребують регулярного обслуговування насосів та форсунок, а також систем підготовки води.

Електродні зволожувачі: принципи роботи та переваги

Особливості конструкції електродних зволожувачів

Електродні зволожувачі представляють один із найбільш поширених типів парових зволожувачів, що широко застосовуються у різних галузях завдяки своїй надійності та відносній простоті конструкції. Принцип їх роботи базується на ефекті Джоуля - нагріванні води електричним струмом до температури кипіння.

Основними компонентами сучасного електродного зволожувача є:

1. Паровий циліндр: Зазвичай виготовлений з термостійкого пластику або нержавіючої сталі, слугує резервуаром для води та місцем генерації пари.
2. Електроди: Металеві стрижні, занурені у воду, між якими проходить електричний струм. Кількість електродів та їх конфігурація залежать від потужності зволожувача та напруги живлення.
3. Система контролю рівня води: Включає електрод рівня води, заливний клапан та зливний насос, що забезпечують підтримання оптимального рівня води у циліндрі.
4. Система керування: Зазвичай базується на мікроконтролері, що забезпечує точне регулювання продуктивності, контроль безпеки та діагностику.

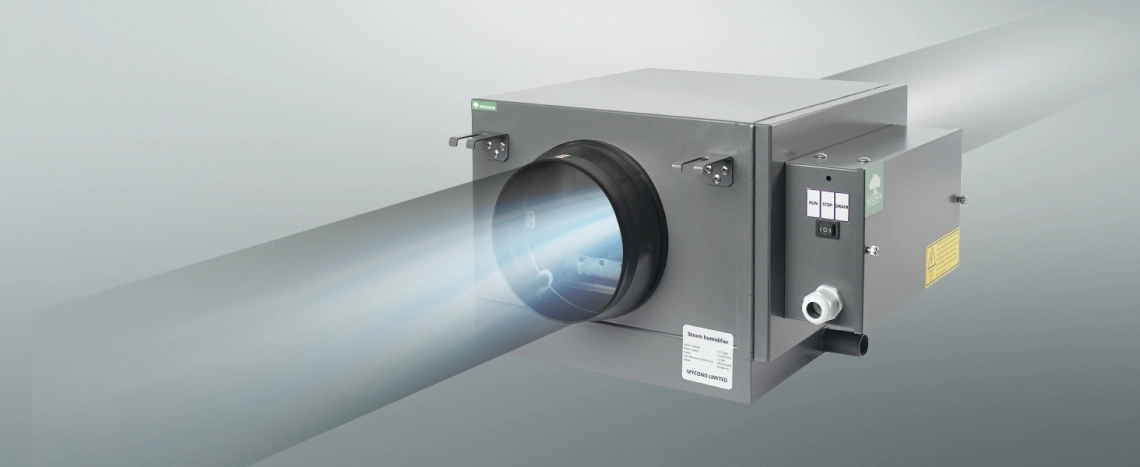

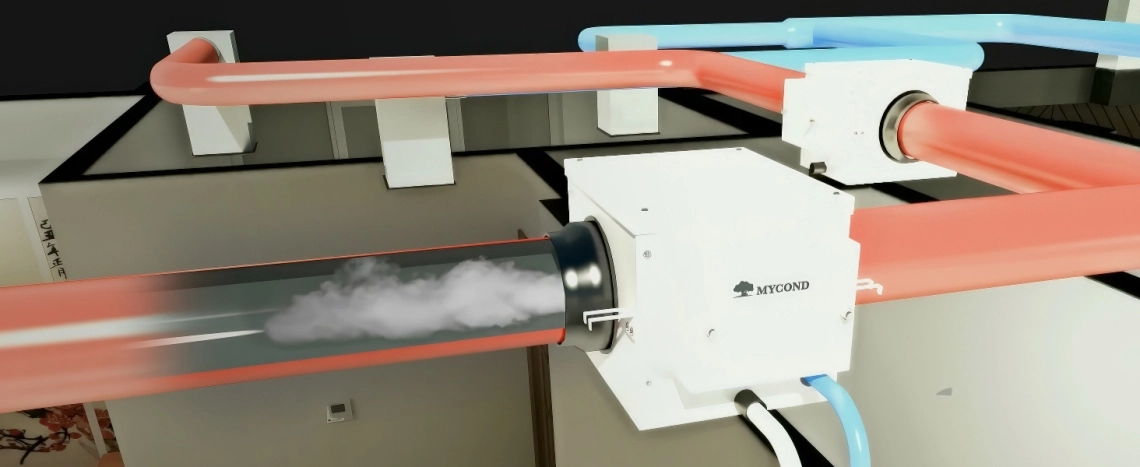

Електродні зволожувачі MYCOND серії MHDM представляють сучасне покоління компактних електродних зволожувачів з інноваційним дизайном та підвищеною ефективністю. Модельний ряд включає версії MHDM-D та MHDM-3S, що мають ультратонку конструкцію з висотою всього 250-260 мм, що дозволяє встановлювати їх у обмеженому просторі, наприклад, за підвісною стелею.

Серед особливостей конструкції зволожувачів MYCOND MHDM варто відзначити:

• Компактний дизайн: Висота моделей всього 250-260 мм, що робить їх ідеальними для монтажу в обмеженому просторі.
• Зволожувальний контейнер: Виготовлений з конструкційного пластику, що витримує високі температури.
• Електродна система: Два симетрично розташовані нагрівальні електроди та електрод рівня води забезпечують рівномірне та ефективне нагрівання.
• Електрична система керування: Плата керування з центральним процесором забезпечує високу точність регулювання вологості.
• Корпусний вимикач: Має три положення: "ПУСК", "СТОП", "ЗЛИВАННЯ" для зручності експлуатації.
• DIP-перемикачі: Дозволяють налаштувати об'єм зволоження та час зливання води відповідно до потреб конкретного приміщення.

Рекомендований пульт керування

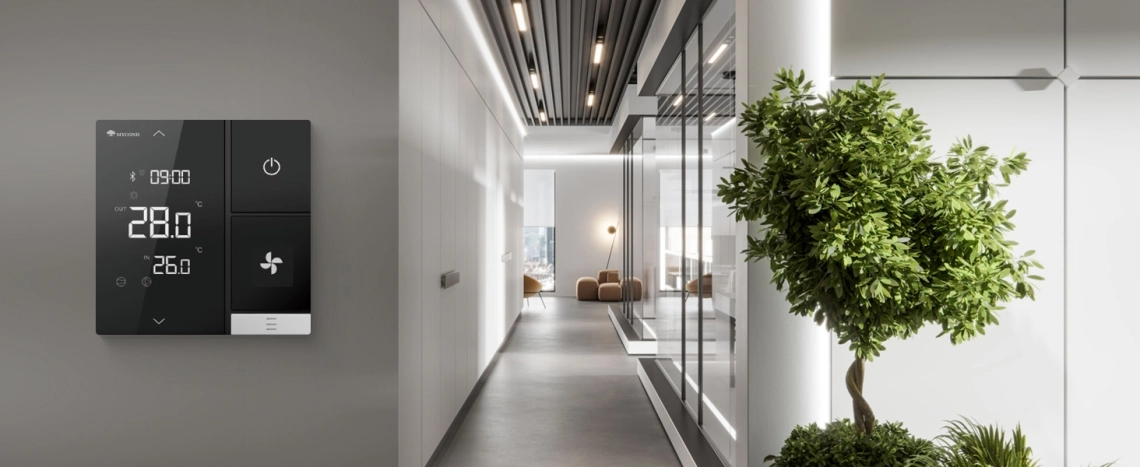

Для найбільш ефективного керування зволожувачем рекомендується використовувати настінний гігростат Mycond Link (модель MC-LK-B), який забезпечує:

• Інтелектуальне керування вологістю
• Wi-Fi підключення для дистанційного керування через додаток Mycond SmartApp
• Сенсорне керування з великими кнопками
• 6 режимів роботи для різних умов експлуатації
• Підтримку керування вентиляторами (як АС, так і BLDC) за допомогою сигналу 0-10В
• Інтеграцію з системами "розумний будинок" через вбудований контролер MODBUS

Дослідження показують, що ключовою особливістю електродних зволожувачів MYCOND є прямий зв'язок між рівнем води у циліндрі та продуктивністю зволожувача. При підвищенні рівня води збільшується площа контакту з електродами, що призводить до зростання сили струму та, відповідно, кількості виробленої пари.

Порівняння з іншими технологіями зволоження

Аналіз переваг електродних зволожувачів у порівнянні з іншими технологіями зволоження є важливим для розуміння їхнього місця на ринку та оптимальних областей застосування.

Дослідження, проведене Університетом Технологій HVAC, демонструє, що порівняно з резистивними паровими зволожувачами, електродні моделі мають нижчу початкову вартість та простішу конструкцію, але дещо поступаються у точності регулювання та стабільності роботи при значних коливаннях якості води.

Порівняльний аналіз показує, що електродні зволожувачі мають наступні переваги порівняно з ультразвуковими та адіабатичними системами:

• Висока гігієнічна безпека завдяки процесу кипіння води, що знищує мікроорганізми
• Можливість роботи з водопровідною водою без додаткової обробки
• Простота інтеграції з існуючими системами вентиляції та кондиціонування
• Відсутність "білого пилу" та мінеральних відкладень у приміщенні

Однак, варто відзначити суттєво вищі безпосередні енергетичні витрати електродних зволожувачів порівняно з адіабатичними та ультразвуковими системами. Проте, як було показано в аналізі енергетичного балансу, з урахуванням потреби в додатковому нагріванні повітря після адіабатичного зволоження у зимовий період, загальні енергетичні витрати для обох технологій виявляються приблизно однаковими.

Електродні зволожувачі найбільш доцільно застосовувати в наступних випадках:

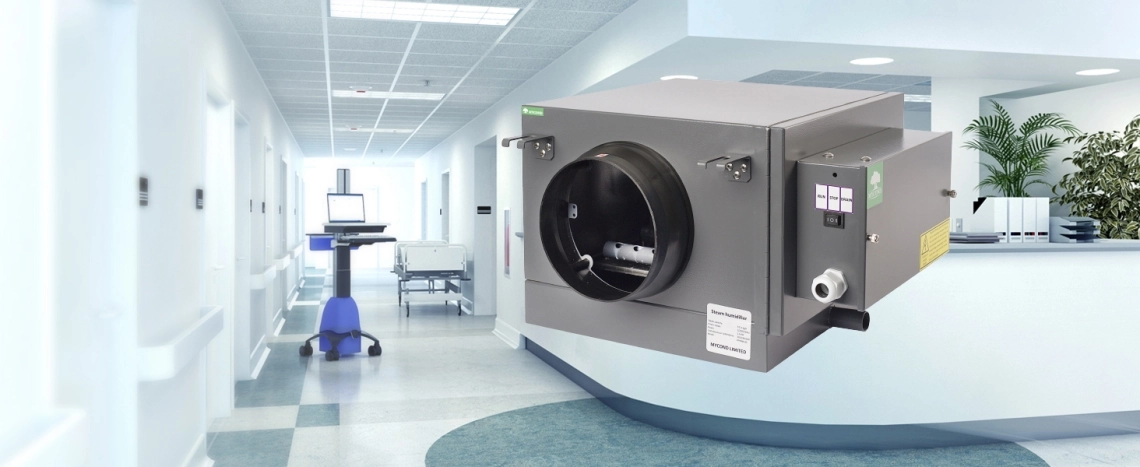

• У медичних закладах та лабораторіях, де критично важлива гігієнічна безпека
• При необхідності інтеграції з існуючими системами вентиляції без значних модифікацій
• У приміщеннях з обмеженим простором для монтажу обладнання

Зволожувачі MYCOND MHDM -- оптимальне рішення для вашого бізнесу та комфортного життя

Підбиваючи підсумки нашого детального аналізу технологій зволоження повітря, можна з упевненістю стверджувати, що зволожувачі MYCOND MHDM представляють собою один з найбільш досконалих та збалансованих продуктів на сучасному ринку кліматичного обладнання. Ці системи поєднують найкращі технологічні досягнення у галузі парового зволоження з інноваційним підходом до конструкції та функціональності.

Серія MHDM від MYCOND -- це не просто зволожувачі повітря, це комплексне рішення для створення ідеального мікроклімату в приміщеннях будь-якого призначення. Унікальна запатентована технологія з ультра тонким корпусом дозволяє встановлювати ці пристрої навіть у най обмеженіших просторах, що робить їх ідеальним вибором для модернізації існуючих систем вентиляції.

Безкомпромісна якість виробництва та використання високотехнологічних матеріалів забезпечують винятково тривалий термін служби обладнання. Система керування з прецизійною точністю підтримує задані параметри вологості, створюючи ідеальні умови для роботи, відпочинку та виробничих процесів.

Енергоефективність зволожувачів MHDM заслуговує на особливу увагу. Як ми показали в нашому дослідженні енергетичного балансу, хоча парові зволожувачі споживають більше електроенергії безпосередньо на процес зволоження, загальний енергетичний баланс системи в опалювальний сезон стає порівнянним з адіабатичними технологіями через необхідність додаткового нагрівання повітря після адіабатичного зволоження.

Ще однією значною перевагою зволожувачів MHDM є їхня універсальна сумісність з усіма поширеними системами вентиляції та кондиціонування повітря. Це суттєво спрощує процес інтеграції та знижує вартість впровадження, роблячи передові технології доступними для широкого кола споживачів.

Для нашого здоров'я, комфорту та продуктивності оптимальний рівень вологості має першочергове значення. Зволожувачі MYCOND MHDM забезпечують підтримання ідеального рівня вологості в діапазоні 40-60%, що, як показують численні медичні дослідження, значно знижує ризик респіраторних захворювань, алергічних реакцій, забезпечує комфортний стан шкіри та слизових оболонок, а також покращує загальне самопочуття та підвищує працездатність.

Не відкладайте турботу про своє здоров'я та комфорт! Зверніться до наших спеціалістів сьогодні, і вже завтра ви відчуєте різницю -- свіже, зволожене повітря наповнить ваше життя новою якістю.

Залиште заявку на нашому сайті -- наші консультанти допоможуть підібрати оптимальну модель MYCOND MHDM саме для ваших потреб та бюджету.

Здоровий мікроклімат -- запорука вашого комфорту та продуктивності!
