Problém ventilace v ochranných stavbách
Úkryty a bunkry, bez ohledu na jejich určení – ať už se jedná o ochranné stavby civilní ochrany, vojenské objekty nebo podzemní skladovací prostory – čelí kritickému problému: zajištění kvalitní výměny vzduchu v uzavřeném prostoru. Bez řádné ventilace tyto stavby, určené pro dlouhodobý pobyt lidí, nemusí splnit svou ochrannou funkci kvůli rychlému zhoršení kvality vzduchu.
Vzduch – zdroj číslo jedna v úkrytu
Pokud zvažujeme životně důležité zdroje v podmínkách dlouhodobého pobytu v ochranných stavbách, čerstvý vzduch zaujímá první místo z hlediska kritičnosti, předbíhá dokonce vodu a jídlo. Člověk může přežít bez jídla několik týdnů, bez vody – několik dní, ale bez dostatečného množství kyslíku – jen několik minut. V uzavřeném prostoru úkrytu může průměrná skupina lidí vyčerpat zásobu kyslíku a dosáhnout kritických koncentrací CO₂ během několika hodin.
Při plánování zásob pro úkryt se vedoucí často zaměřují na otázky výživy, zásobování vodou, léků a energetických zdrojů, někdy podceňují systém ventilace. Nicméně bez řádné výměny vzduchu mohou všechny ostatní zásoby být zbytečné – člověk v prostředí s vysokou koncentrací CO₂ a nízkým obsahem kyslíku rychle ztrácí pracovní schopnost, zažívá zhoršení kognitivních funkcí a nakonec čelí přímému ohrožení života.
Tato infografika ukazuje úrovně koncentrace CO₂ (oxidu uhličitého) ve vzduchu a jejich vliv na člověka:
- 400-800 ppm: DOBŘE Přijatelné podmínky s normální úrovní CO₂
- 800-1200 ppm: USPOKOJIVĚ Horní mez koncentrace CO₂ pro místnosti
- 1200-1800 ppm: ŠPATNĚ Stížnosti na ospalost a špatný vzduch, slabí lidé mohou omdlévat a kašlat
- 1800-2100 ppm: NEBEZPEČNĚ Špatná koncentrace pozornosti, zvýšený puls, bolesti hlavy, ospalost
Poznámka: ppm (parts per million) - částic na milion, jednotka měření koncentrace CO₂ ve vzduchu
Právě proto by měl být systém přívodní a odvodní ventilace považován za kritickou infrastrukturu úkrytu, která by měla být navržena s takovou pečlivostí a spolehlivostí, jako jsou systémy zásobování vodou nebo elektrickým proudem.
Hlavní problémy vzdušného prostředí v hermetických stavbách:
- Nakupení oxidu uhličitého (CO₂) při dlouhodobém pobytu lidí
- Snížení úrovně kyslíku v uzavřeném prostoru
- Zvýšení vlhkosti, které podporuje rozvoj plísní a hub
- Nakupení nepříjemných zápachů a toxických látek
- Absence filtrace od vnějších znečištění v případě nouzových situací
- Stagnující vzduch a přehřátí prostor v letním období
- Rizika hypoxie a otravy CO₂ při dlouhodobém pobytu
Řešení problémů pomocí PVE
Přívodní a odvodní zařízení (PVE) jsou komplexním řešením pro zajištění řádného mikroklimatu v úkrytech a bunkrech. Jejich zavedení umožňuje vyřešit řadu kritických otázek:
Výhody instalace PVE:
Nepřetržité dodávání čerstvého vzduchu
- Zajištění normativní výměny vzduchu (nejméně 10 m³/h na osobu)
- Podpora optimální úrovně kyslíku pro pohodlný pobyt
Odstranění znečištěného vzduchu
- Účinné odvádění CO₂, vlhkosti a dalších produktů životní činnosti
- Snížení rizika rozvoje respiračních onemocnění
Filtrace vzduchu
- Ochrana před vnějšími znečištěními (prach, alergeny, radioaktivní částice)
- Možnost instalace specializovaných filtrů (HEPA, uhlíkové) pro čištění od chemických a biologických hrozeb
Regulace vlhkosti
- Prevence kondenzace na stěnách a stropě
- Ochrana zařízení a materiálů před korozí a poškozením
Stabilizace teplotního režimu
- Prevence přehřátí od tepla vyzařovaného lidmi a zařízeními
- Možnost připojení dodatečných modulů vytápění nebo chlazení
Zlepšení sanitárně-hygienických podmínek
- Snížení rizika šíření infekčních onemocnění
- Odstranění nepříjemných zápachů
Efektivní využití energie
- Moderní PVE s rekuperací tepla umožňují ušetřit až 75-85% tepelné energie
- Snížení nákladů na vytápění v chladném období
Autonomnost provozu
- Možnost fungování z rezervních zdrojů energie
- Režimy provozu v různých podmínkách (běžný, nouzový, autonomní)
Hlavní komponenty systému PVE pro úkryty a bunkry
Moderní přívodní a odvodní systém pro ochranné stavby se skládá z následujících komponentů:

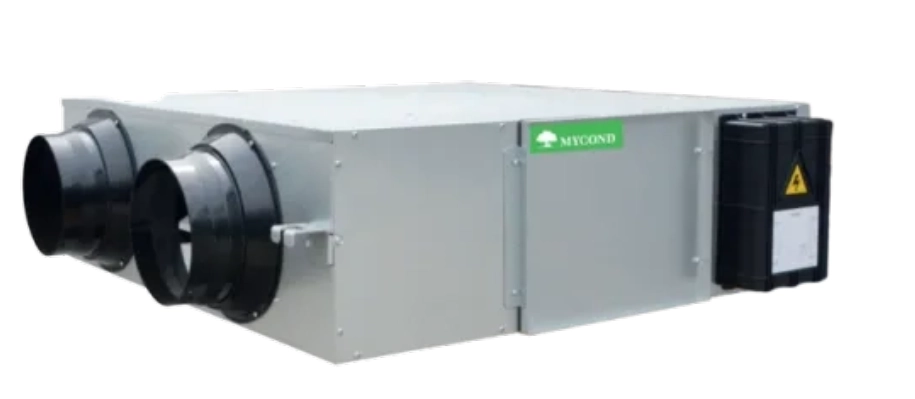

- Základní blok PVE
1) Přívodní a odvodní ventilátory
2) Tepelný výměník (rekuperator)
3) Systém automatického řízení
4) Filtry základního čištění - Systém vzduchovodů
1) Hlavní vzduchovody
2) Distribuční prvky (difuzory, mřížky)
3) Regulující ventily a klapky
4) Hlukové tlumiče - Filtrační zařízení
1) Filtry hrubého čištění (G4)
2) Filtry jemného čištění (F7-F9)
3) Specializované filtry (HEPA H13-H14)
4) Uhlíkové filtry pro sorpci plynů a chemických látek - Hermetické ventily
1) Zpětné ventily pro prevenci zpětného tahu
2) Výbuchu odolné ventily
3) Protivzdušné ventily - Systém řízení a monitorování
1) Senzory CO₂, kyslíku, vlhkosti, teploty
2) Kontroléry a programovatelné moduly
3) Systémy upozornění a nouzového vypnutí
4) Panely dálkového ovládání - Dodatečné moduly
1) Chladicí/vytápěcí prvky
2) Odvlhčovače/zvlhčovače vzduchu
3) UV sterilizátory
4) Systémy záložního elektrického napájení
Alternativní řešení a náhrady
V podmínkách omezených zdrojů nebo specifických požadavků mohou být použity alternativní komponenty:
Zjednodušené ventilační systémy
- Kanálové ventilátory místo komplexního PVE
- Samostatné přívodní a odvodní jednotky bez rekuperace
- Mechanické systémy s ručním ovládáním
Alternativní filtrační řešení
- Domácí uhlíkové filtry
- Filtry s použitím nespecializovaných materiálů (syntetické tkaniny, vata)
- Vícevrstvé mechanické filtry
Zjednodušené vzduchovody
- Flexibilní vzduchovody místo pevných kovových
- Plastové trubky odpovídajícího průměru
- Improvizované distribuční prvky
Autonomní řešení
- Přenosné generátory pro napájení systému
- Ruční ventilátory pro nouzové situace
- Chemické čističe vzduchu (pro krátkodobé použití)
Alternativní systémy kontroly
- Autonomní senzory na bateriový pohon
- Zjednodušené mechanické indikátory tlaku a vlhkosti
- Časovače místo automatických kontrolérů
Závěr
Instalace přívodních a odvodních zařízení v úkrytech a bunkrech není jen otázkou pohodlí, ale kritickou nezbytností pro zajištění bezpečnosti a zdraví lidí během dlouhodobého pobytu v uzavřených prostorech. Moderní PVE nabízejí komplexní řešení pro zajištění normativní výměny vzduchu, filtrace a kontroly kvality vzduchu.
Při navrhování a instalaci takových systémů je důležité zohlednit specifika konkrétní stavby, počet lidí, délku autonomního provozu a potenciální vnější hrozby. Správně vybraný a nainstalovaný systém PVE výrazně zvyšuje ochranné vlastnosti bunkrů a úkrytů, přetváří je z jednoduchého fyzického úkrytu na plnohodnotné prostředí pro dlouhodobý bezpečný pobyt lidí.
