Autor: technické oddělení Mycond
Vytvoření účinného systému odvlhčování vzduchu vyžaduje systematický přístup, který dalece přesahuje pouhý výběr odvlhčovače. Většina inženýrů se mylně soustředí pouze na volbu mechanického zařízení a ignoruje architektonické, stavební a řídicí aspekty, které zásadně ovlivňují vlhkostní zatížení. Například nedostatečná tepelná izolace obvodových konstrukcí může zvýšit vlhkostní zatížení o 40–60 %, což způsobí, že zvolený systém odvlhčování bude nedostatečný i při správném výpočtu základních parametrů.
Efektivní návrh systému odvlhčování vyžaduje pětietapovou metodiku, která umožní vytvořit nejen funkční, ale i ekonomicky optimální řešení. Tato metodika pomůže vyhnout se typickým chybám a zohlednit všechny faktory, které ovlivňují výkon i náklady systému odvlhčování.
První etapa: Stanovení cíle projektu
Stanovení cíle je základní etapa, která bývá často podceňována. Různé cíle vyžadují zcela odlišná technická řešení. Například pro ochranu obilí před plísněmi stačí udržovat relativní vlhkost pod 65 % s tolerancí ±5 %, zatímco zabránění korozi lithiových komponentů vyžaduje přesné řízení nejen relativní vlhkosti (30±2 %), ale i rosného bodu vzduchu, aby se předešlo kondenzaci.
Reálný případ z naší praxe ilustruje význam správného stanovení cíle. Ve skladu elektronických komponentů byl instalován systém, který formálně udržoval relativní vlhkost 40 % v prostoru. Kvůli nedostatečné tepelné izolaci střechy však v zimním období na její vnitřní ploše vznikala kondenzace, která způsobovala korozi komponentů na horních policích. Formální splnění požadavku „udržovat 40 % RH“ nevyřešilo skutečný problém, protože cíl byl stanoven nesprávně — skutečným cílem bylo zabránit korozi, a nikoli jen udržovat určitý stupeň relativní vlhkosti.
Pro správné formulování cíle projektu odvlhčování je třeba dát jasné odpovědi na otázky: který proces nebo materiál potřebuje ochranu; které kritické parametry vzduchu na chráněný objekt působí; zda existují sezónní nebo technologické změny v provozním režimu; jaké jsou důsledky nedostatečného odvlhčení; jaká je ekonomická hodnota chráněného objektu; zda existují specifické požadavky odvětvových standardů.
Druhá etapa: Nastavení úrovní kontroly a tolerancí
Jednou ze zásadních chyb při návrhu je specifikace vlhkosti pouze v relativních jednotkách bez vazby na teplotu. Vzduch s 30 % RH při 20°C obsahuje 5,2 g/kg absolutní vlhkosti, zatímco stejných 30 % RH při 30°C odpovídá již 8,1 g/kg. Rozdíl téměř 55 % znamená, že systém odvlhčování musí mít odpovídající výkonovou rezervu.
Při nastavování úrovní kontroly je třeba vycházet ze dvou klíčových parametrů: absolutní vlhkosti (g/kg) a rosného bodu (°C). Volba výpočtových povětrnostních podmínek se provádí podle údajů ASHRAE; obvykle se berou úrovně výskytu 0,4 %, 1,0 % nebo 2,0 %. Například pro Vídeň při 1,0 % činí výpočtové parametry: teplota 30,5°C a vlhkost 11,2 g/kg v letním období a -12°C a 1,8 g/kg v zimním.
Přesnost regulace přímo ovlivňuje cenu systému. Udržení vlhkosti s přesností ±5 % RH vyžaduje základní vybavení, zatímco zvýšení přesnosti na ±2 % RH zvyšuje cenu systému o 30–50 % kvůli nutnosti instalace precizních čidel, složitějších řídicích algoritmů a dalších regulačních prvků.
Třetí etapa: Výpočet vlhkostních zatížení
Pro korektní výpočet systému odvlhčování je nutné zohlednit všechny zdroje vlhkosti: infiltraci vlhkého vzduchu netěsnostmi, odpařování z otevřených vodních ploch, paropropustnost obvodových konstrukcí, vývin vlhkosti od lidí a zařízení, vlhkost v přívodním vzduchu, odpařování z vlhkých materiálů, technologické procesy s vývinem vlhkosti.
Výpočet prostupu vlhkosti přes stěny: G = μ × S × (P1 - P2), kde G — tok vlhkosti (g/h), μ — paropropustnost materiálu (g/(m²·h·Pa)), S — plocha povrchu (m²), P1 a P2 — parciální tlak vodní páry venku a uvnitř (Pa). Pro cihlovou stěnu 200 mm s plochou 100 m² při parciálním tlaku 2300 Pa venku a 1200 Pa uvnitř bude přísun vlhkosti: 0,12 × 100 × (2300 - 1200) = 13200 g/h neboli 13,2 kg/h.
Výpočet vývinu vlhkosti od lidí: při lehké fyzické práci člověk uvolňuje přibližně 150 g/h vlhkosti. Při přítomnosti 10 pracovníků v prostoru bude přísun vlhkosti 10 × 150 = 1500 g/h.
Infiltrace přes otevřené dveře se počítá podle vzorce: G = 0,83 × A × h^0,5 × Δρ × Δw, kde A — plocha dveřního otvoru (m²), h — výška otvoru (m), Δρ — rozdíl hustoty vzduchu (kg/m³), Δw — rozdíl absolutního vlhkostního obsahu (g/kg). Pro dveře 2,0 × 1,0 m při rozdílu vlhkostního obsahu 5 g/kg: G = 0,83 × 2,0 × 1,0 × 2,0^0,5 × 1,2 × 5 = 11,2 kg/h.
Praktický příklad: pro chladírenský sklad o ploše 500 m² s výškou 6 m, teplotou 5°C a požadovanou vlhkostí 60 % RH, umístěný v Praze, bude celkové vlhkostní zatížení: přes stěny a stropy — 3,5 kg/h; od personálu (5 osob) — 0,75 kg/h; přes dveře (průměrná doba otevření — 2 h/den) — 4,2 kg/h; od mraženého zboží — 12,0 kg/h. Celkový přísun vlhkosti: 20,45 kg/h.
Čtvrtá etapa: Volba zařízení

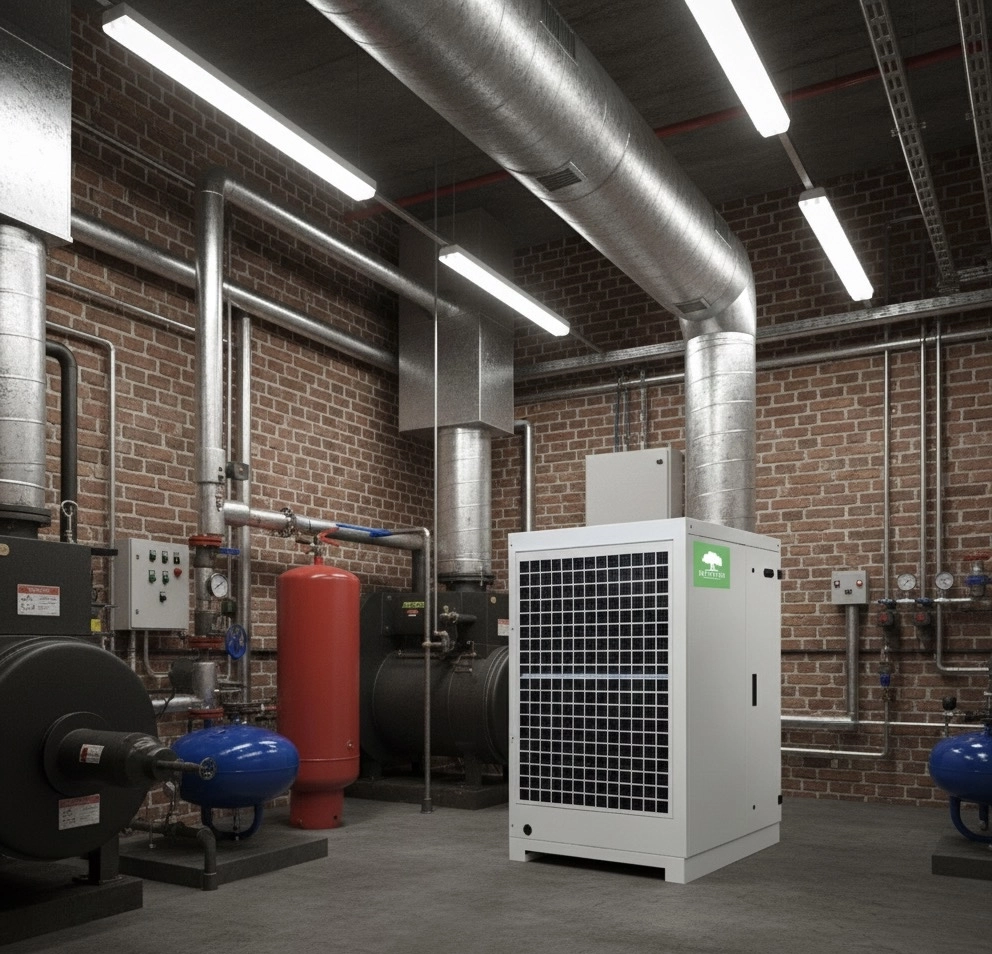

Při výběru typu odvlhčovače je nutné zohlednit teplotní podmínky provozu. Chladivové (kompresorové) odvlhčovače jsou účinné při teplotě nad 15°C a nedokážou zajistit rosný bod nižší než 5–7°C. Desikantní (adsorpční) systémy pracují v širokém teplotním rozsahu a mohou zajistit rosný bod až do -60°C, avšak mají vyšší spotřebu energie.
Kombinované systémy umožňují optimalizovat spotřebu energie tím, že zajišťují předchlazení vzduchu před adsorpčním odvlhčovačem, což snižuje energetické náklady o 30–40 %.
Výpočet potřebného průtoku suchého vzduchu: V = G / (w1 - w2), kde V — průtok vzduchu (m³/h), G — vlhkostní zatížení (kg/h), w1 — vlhkostní obsah vzduchu po smíchání s vlhkým vzduchem v prostoru (g/kg), w2 — vlhkostní obsah odvlhčeného vzduchu (g/kg). Pro zatížení 20,45 kg/h při vlhkostním obsahu v prostoru 4,5 g/kg a vlhkostním obsahu odvlhčeného vzduchu 1,5 g/kg: V = 20,45 / (4,5 - 1,5) = 6,82 m³/s nebo 24550 m³/h.
Při volbě desikantního odvlhčovače je důležité zohlednit parametry: rychlost vzduchu přes rotor (optimálně 2,5–3,0 m/s); teplotu regenerace (80–120°C); výstupní rosný bod (obvykle o 20–25°C nižší než požadovaný v prostoru). Dále je nutné vypočítat tepelné zatížení z adsorpce, které činí přibližně 0,8 kW na každý kg/h odstraněné vlhkosti.
Pátá etapa: Řídicí systém

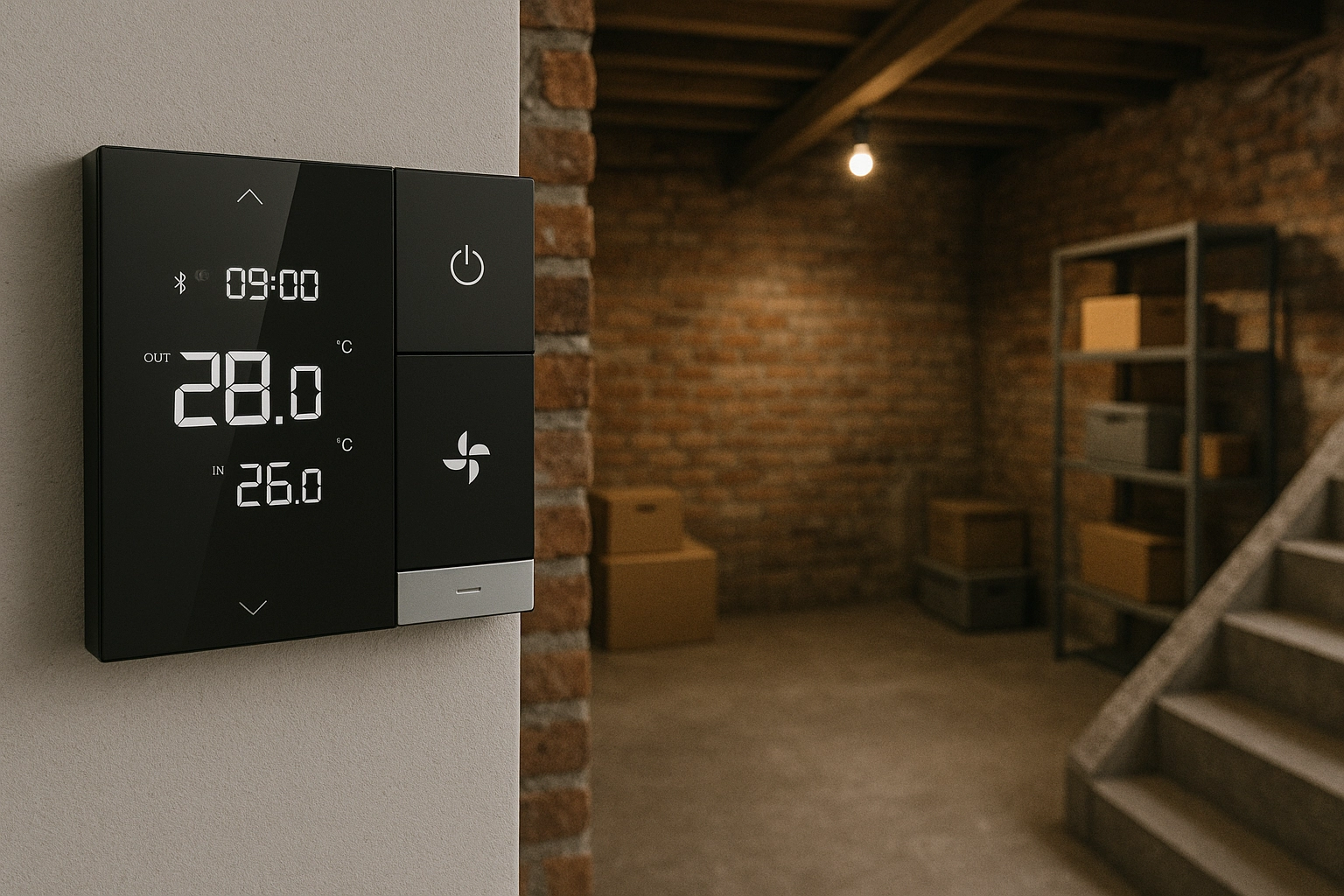

Řídicí systém je klíčová komponenta, která zajišťuje účinnost odvlhčování. Existují tři základní typy regulátorů vlhkosti: mechanické hygrostaty s přesností ±5–7 % RH pro základní aplikace; elektronické regulátory s přesností ±3–5 % RH pro standardní průmyslové aplikace; precizní řídicí systémy s přesností ±1–2 % RH pro kritické aplikace.
Modulace výkonu desikantního odvlhčovače může být realizována dvěma hlavními metodami: obtokem části vzduchu mimo rotor (jednodušší, ale méně ekonomická metoda) a modulací teploty regenerace (energeticky efektivnější metoda, která zajišťuje úsporu až 25 % energie).
Správné umístění senzorů vlhkosti je pro efektivní provoz systému zásadní. Základní pravidla: instalovat senzory ve výšce 1,5–1,8 m nad podlahou; vyhnout se umístění v blízkosti dveří, větracích mřížek a míst s prudkými změnami teploty; chránit před přímým slunečním zářením a proudy vzduchu; umísťovat dodatečné senzory v kritických zónách, zejména u chladných povrchů, aby se zabránilo kondenzaci.
Pro ochranu před kondenzací na studených površích se doporučuje instalovat čidla teploty povrchu a relativní vlhkosti vzduchu, což umožní řídicímu systému udržovat rosný bod vzduchu pod teplotou nejchladnějšího povrchu s rezervou minimálně 2°C.
Optimalizace nákladů a typické chyby
Snížení kapitálových nákladů se dosahuje minimalizací vlhkostních zatížení zlepšením tepelné izolace, instalací vzduchových clon, optimalizací úrovní kontroly s ohledem na reálné potřeby procesu a využitím kombinovaných systémů chladivového a adsorpčního odvlhčování pro dosažení nízkých rosných bodů.
Provozní náklady lze optimalizovat zavedením rekuperace tepla z procesu odvlhčování (až 60 % tepla regenerace lze znovu využít); použitím nízkoteplotních zdrojů tepla pro regeneraci adsorbentu; sezónní optimalizací chodu systému s přechodem na efektivnější režimy podle vnějších podmínek.
Mezi typické chyby návrhu patří: nedostatečné zohlednění špičkových zatížení vedoucí k periodicky nedostatečnému odvlhčení; umístění senzorů vlhkosti v blízkosti dveří nebo v proudech odvlhčeného vzduchu, což způsobuje nekorektní činnost řídicího systému; použití chladivových odvlhčovačů v prostorech s teplotou pod 15°C, což vede k namrzání výparníku a nízké účinnosti; ignorování tepelného zatížení od odvlhčovačů, zejména v chladírenských komorách, kde dodatečné teplo od odvlhčovače může výrazně zvýšit zatížení chladicího systému.
FAQ
Proč nelze specifikovat vlhkost pouze v procentech RH?
Relativní vlhkost závisí na teplotě — stejná hodnota RH při různých teplotách odpovídá odlišnému množství vlhkosti ve vzduchu. Pro technické výpočty je nutné používat absolutní vlhkost (g/kg) nebo rosný bod (°C).
Jaká je praktická hranice rosného bodu pro chladicí systémy?
Chladivové odvlhčovače dokážou zajistit rosný bod ne nižší než 5–7°C, což je dáno teplotou výparníku. Pro nižší hodnoty rosného bodu je nutné použít desikantní systémy.
Kdy se vyplatí používat kombinované systémy?
Kombinované systémy jsou účinné, pokud je třeba zajistit nízký rosný bod (pod 5°C) a při značných vlhkostních zatíženích. Umožňují snížit spotřebu energie o 30–40 % ve srovnání s čistě desikantními systémy.
Jak správně umístit snímače vlhkosti?
Snímače je vhodné umísťovat ve výšce 1,5–1,8 m nad podlahou, mimo dosah dveří, větracích otvorů a přímých proudů vzduchu. V kritických zónách se doporučuje instalovat dodatečná čidla pro kontrolu lokálních podmínek.
Jakou rezervu zahrnout na infiltraci ve výrobních prostorech?
Pro výrobní prostory se doporučuje rezerva 20–30 % na infiltraci. V prostorech s častým otevíráním dveří či vrat může rezerva vzrůst až na 50 %.
Jaká je typická návratnost dobře navrženého systému?
Doba návratnosti systému odvlhčování závisí na konkrétní aplikaci. U výrobních procesů, kde vlhkost kriticky ovlivňuje kvalitu produktů, může návratnost činit 1–2 roky. U skladových prostor 2–4 roky. Více v článku doba návratnosti.
Závěry
Pětietapová metodika návrhu systémů odvlhčování vzduchu umožňuje vytvořit účinné a ekonomicky podložené řešení bez typických chyb. Postupný přístup od stanovení cíle projektu po návrh řídicího systému zajišťuje nejen přesné udržování požadovaných parametrů mikroklimatu, ale i optimalizaci kapitálových a provozních nákladů. Zvláštní pozornost věnovaná výpočtu všech zdrojů přísunu vlhkosti a volbě správného typu zařízení s ohledem na konkrétní provozní podmínky garantuje dlouhou životnost a spolehlivost systému řízení vlhkosti.
