Úvod: důsledky neúplného zohlednění zdrojů vlhkosti
Nedostatečné zohlednění zdrojů vlhkosti při návrhu systémů klimatizace a odvlhčování patří mezi nejčastější inženýrské chyby a vede k vážným technickým a ekonomickým důsledkům. Typická projektová chyba spočívá v tom, že se uvažují jen 1-2 zjevné zdroje (například lidé nebo otevřené vodní plochy) a ostatní se ignorují. Takové podcenění přísunu vlhkosti vede ke kondenzaci na studených površích, urychlené korozi kovových konstrukcí, nadměrné spotřebě energie v důsledku snížené účinnosti výměníků tepla, havarijnímu opotřebení zařízení a růstu plísní.
V tomto článku se podíváme na sedm hlavních kategorií zdrojů vlhkosti v interiérech a představíme metodiky jejich výpočtu. Správné zohlednění všech zdrojů uvolňování vlhkosti je základem spolehlivého návrhu odvlhčovacích systémů, který zajišťuje optimální podmínky provozu budov a technologických procesů.
Fyzikální základy přenosu hmoty vodní páry
Pro pochopení procesů přenosu vlhkosti v budovách je nutné zohlednit základní psychrometrické parametry vzduchu. Klíčové jsou: vlhkostní obsah (počet gramů vlhkosti na kilogram suchého vzduchu), relativní vlhkost (procentní poměr parciálního tlaku vodní páry k tlaku nasycené páry při dané teplotě) a teplota rosného bodu (teplota, při které začíná kondenzace).
Hybnými silami přenosu hmoty vodní páry v budovách jsou:
- Rozdíl vlhkostního obsahu mezi zónami s odlišnou koncentrací vlhkosti
- Teplotní gradient mezi různými zónami budovy
- Rychlost proudění vzduchu, která ovlivňuje intenzitu odpařování
Intenzita přenosu vlhkosti přímo závisí na teplotě (s rostoucí teplotou výrazně roste parciální tlak nasycené páry), rychlosti proudění vzduchu a rozdílu parciálních tlaků vodní páry. Porozumění těmto fyzikálním základům umožňuje korektně posuzovat různé zdroje přísunu vlhkosti.
Zdroj 1: Infiltrace vlhkého vzduchu přes obálkové konstrukce
Infiltrace vlhkého vzduchu přes obálkové konstrukce je jedním z nejpodceňovanějších zdrojů vlhkosti při navrhování. Mechanismus pronikání venkovního vlhkého vzduchu probíhá spárami, netěsnostmi a neizolovanými otvory v konstrukcích budovy.
Metodika výpočtu přísunu vlhkosti z infiltrace vychází z určení hmotnostního průtoku infiltračního vzduchu, který se násobí rozdílem vlhkostních obsahů venkovního a vnitřního vzduchu. Množství vlhkosti přivedené infiltrací lze vypočítat podle vztahu:
G(vlhkosti z infiltrace) = G(infiltračního vzduchu) × (d(venkovního vzduchu) - d(vnitřního vzduchu))
Intenzita infiltrace závisí na náporu větru, rozdílu teplot (který vytváří komínový efekt) a třídě těsnosti budovy. Důležité je zohlednit sezónní variabilitu: v létě ve vlhkém klimatu může infiltrace tvořit 40-60% celkového přísunu vlhkosti, zatímco v zimě v kontinentálním klimatu je její vliv minimální.
Zdroj 2: Uvolňování vlhkosti od lidí
Uvolňování vlhkosti od lidí probíhá dvěma fyziologickými mechanismy: dýcháním (výdech vzduchu nasyceného vodní párou s teplotou přibližně 37°C) a pocením. Tyto procesy jsou trvalé a výrazně se aktivují při zvýšení fyzické zátěže.
Normativní hodnoty uvolňování vlhkosti od lidí výrazně závisejí na:
- Fyzické aktivitě (klid, lehká práce, intenzivní zátěž)
- Teplotě v místnosti (čím vyšší teplota, tím intenzivnější pocení)
- Druhu oděvu (ovlivňuje výměnu tepla)
Metodika výpočtu uvolňování vlhkosti od lidí předpokládá násobení počtu osob měrnou vlhkostní zátěží. Pro různé typy prostor je třeba používat odpovídající hodnoty:
- Kanceláře a administrativní prostory: 40-60 g/hod na osobu
- Prodejní haly: 60-90 g/hod na osobu
- Tělocvičny: 150-250 g/hod na osobu
- Výrobní provozy s fyzickou prací: 100-300 g/hod na osobu
Je důležité poznamenat, že tyto hodnoty jsou orientační a měly by být upřesňovány pro každý konkrétní objekt s ohledem na specifika jeho provozu.
Zdroj 3: Otevřené dveře a vrata
Otevřené dveře, vrata a nakládací rampy jsou významným zdrojem přísunu vlhkosti, zejména pro skladové a prodejní prostory. Mechanismus přenosu hmoty vlhkosti přes otvory probíhá dvěma způsoby: volnou konvekcí při rozdílu hustot vzduchu a nucenou výměnou vzduchu při pohybu osob a dopravy.
Metodika odhadu přísunu vlhkosti od otevřených dveří vychází z určení objemu vzduchu, který pronikne při jednom otevření, vynásobeného rozdílem vlhkostního obsahu a frekvencí otevření za hodinu:
G(vlhkosti od dveří) = V(vzduchu na jedno otevření) × (d(venkovního vzduchu) - d(vnitřního vzduchu)) × n(otevření za hodinu)
U skladových vrat o ploše 10-20 m² s dobou otevření 2-5 minut může přísun vlhkosti tvořit významnou část celkové bilance vlhkosti. Pro přesný výpočet je nutné určit plochu otvoru, odhadnout frekvenci a dobu otevření a vypočítat hmotnost vlhkosti za hodinu.
Zdroj 4: Vlhké produkty a materiály
Uvolňování vlhkosti z potravin (zelenina, ovoce, maso, ryby) a stavebních materiálů (čerstvý beton, omítka), stejně jako z textilií a papíru, je významným zdrojem vlhkosti ve specializovaných prostorech. Intenzita uvolňování vlhkosti závisí na vlastnostech materiálu a podmínkách skladování.
Pro odhad uvolňování vlhkosti z produktů a materiálů se používají tři základní metody:
- Měření změny hmotnosti produktu při skladování
- Použití empirických koeficientů uvolňování vlhkosti
- Výpočet podle kinetiky sušení
Intenzita uvolňování vlhkosti závisí na:
- Teplotě skladování (zvýšení teploty urychluje odpařování)
- Rychlosti obtékání vzduchem (vyšší rychlost podporuje odpařování)
- Počáteční vlhkosti produktu či materiálu
Pro zeleninové sklady, chladírenské komory a sklady stavebních materiálů je nutné provádět výpočty s ohledem na konkrétní podmínky skladování a cirkulace vzduchu.
Zdroj 5: Otevřené vodní hladiny
Odpařování z otevřených vodních ploch (bazény, zásobníky, technologické vany) je silným zdrojem vlhkosti, který se řídí fyzikálními zákony přenosu hmoty vodní páry z vodní hladiny do vzduchu. Intenzitu odpařování lze vypočítat pomocí empirických vzorců.
Základní faktory ovlivňující intenzitu odpařování jsou:
- Teplota vody (vyšší teplota výrazně zvyšuje odpařování)
- Teplota a vlhkost vzduchu nad povrchem vody
- Rychlost proudění vzduchu nad vodní hladinou
Algoritmus výpočtu přísunu vlhkosti z vodních hladin zahrnuje:
1. Určení plochy vodní hladiny
2. Změření teploty vody a okolního vzduchu
3. Výpočet rozdílu tlaků nasycené páry
4. Aplikaci vzorce pro odpařování
Pro bazény s teplotou vody 26-30°C je charakteristická vysoká míra odpařování, zejména při aktivním využití (kdy se zvětšuje plocha smáčeného povrchu a turbulence vody). U galvanických van a pracího zařízení je nutné zohlednit dodatečné faktory, jako je chemické složení roztoků a technologické zvláštnosti procesů.

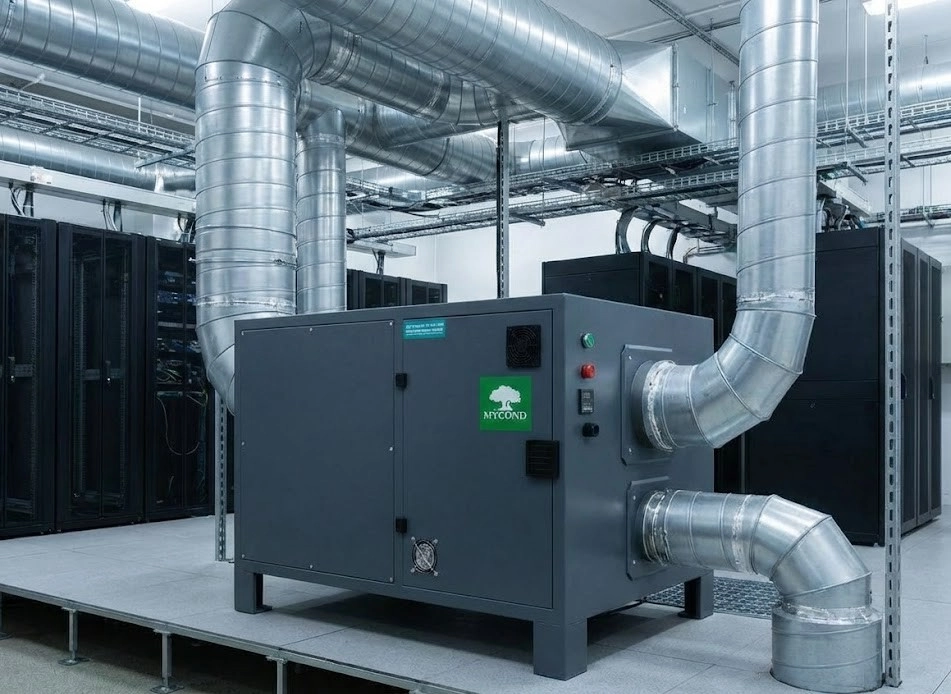

Zdroje 6 a 7: Přívodní větrání a technologické procesy
Přívodní větrání s nedostatečnou úpravou vzduchu se může stát významným zdrojem vlhkosti, zejména v teplém období roku. Pokud je do prostoru přiváděn venkovní vzduch bez náležitého odvlhčení, přináší vlhkost úměrně hmotnostnímu průtoku a rozdílu vlhkostního obsahu.
Výpočet přísunu vlhkosti z větrání se provádí podle vzorce:
G(vlhkosti z větrání) = G(přívodního vzduchu) × (d(venkovního vzduchu) - d(vnitřního vzduchu))
Kde G(přívodního vzduchu) je hmotnostní průtok přívodního vzduchu v kg/hod.
Technologické procesy jsou specifickým, ale často velmi silným zdrojem vlhkosti. Patří sem: mytí zařízení, praní, průmyslové sušení, vaření a napařování. Odhad uvolňování vlhkosti z technologických procesů lze provádět podle:
- Spotřeby vody nebo páry na proces
- Bilance tepla pro technologické operace
- Experimentálních měření
Metodika inventarizace technologických zdrojů vlhkosti zahrnuje sestavení seznamu všech procesů, odhad spotřeby vody nebo páry na každý proces a přepočet na hmotnost vodní páry za hodinu.
Souhrnný přísun vlhkosti: metodika výpočtu a typické projektové chyby
Pro určení souhrnného přísunu vlhkosti je nutné dodržet jasný algoritmus:
1. Provést inventarizaci všech možných zdrojů vlhkosti na objektu
2. Vypočítat přísun vlhkosti od každého zdroje zvlášť
3. Sečíst všechny složky
4. Přidat rezervu 10-20% na nezohledněné faktory
Typickými projektovými chybami při výpočtu přísunu vlhkosti jsou:
- Ignorování infiltrace, zejména v létě ve vlhkém klimatu
- Používání zastaralých norem uvolňování vlhkosti od lidí
- Absence sezónní korekce výpočtů
- Použití pevných hodnot bez vazby na konkrétní objekt
Existují podmínky, kdy standardní metodiky výpočtu mohou dávat značné odchylky:
- Extrémní klimatické podmínky (tropické klima, pobřežní zóny s relativní vlhkostí 90-100%)
- Složité technologické procesy s nestabilním uvolňováním vlhkosti
- Objekty s nepravidelným provozem
V takových případech je nezbytné instrumentální ověření skutečného přísunu vlhkosti. Zvláště se to týká:
- Velkých skladových komplexů s častým otevíráním vrat
- Bazénů s nestandardním provozním režimem
- Výrobních hal s neznámým technologickým uvolňováním vlhkosti
FAQ: Časté otázky
Jak určit prioritu zdrojů vlhkosti a které jsou nejvlivnější?
Priorita zdrojů vlhkosti závisí na typu objektu. Pro veřejné budovy dominují lidé a infiltrace. Pro průmyslové objekty — technologické procesy a větrání. Pro bazény — otevřená vodní hladina. Správný postup: provést předběžné zhodnocení všech zdrojů pro konkrétní objekt a vybrat 2-3 nejvýznamnější k podrobnému rozboru.
Lze používat pevné měrné hodnoty přísunu vlhkosti z příruček pro všechny objekty?
Použití pevných hodnot je přípustné pouze pro předběžné odhady. Pro přesný návrh je nutné přizpůsobit výpočty konkrétnímu objektu s ohledem na jeho provozní zvláštnosti. Například uvolňování vlhkosti od člověka se může lišit 5-8krát v závislosti na aktivitě a podmínkách.
Jak zohlednit sezónní změnu přísunu vlhkosti z infiltrace?
Pro zohlednění sezónnosti je třeba vypočítat přísun vlhkosti pro charakteristická období roku (zima, přechodné období, léto) s využitím klimatických dat pro daný region. V létě ve vlhkém klimatu se infiltrace často stává dominantním zdrojem, zatímco v zimě je její vliv minimální kvůli nízkému vlhkostnímu obsahu studeného vzduchu.
Jaké instrumentální metody umožňují změřit skutečný přísun vlhkosti na provozovaném objektu?
Základní metody: měření bilanční vlhkosti pomocí hygrometrů na přívodu a odvodu, metoda kondenzace (sběr a měření množství kondenzátu), nepřímé určení podle spotřeby energie odvlhčovači. Nejpřesnější výsledky dává kombinace několika metod s dlouhodobým monitoringem (nejméně týden).
Jak vypočítat uvolňování vlhkosti z otevřených dveří, pokud není známa frekvence otevírání?
Při neznámé frekvenci otevírání dveří lze použít statistický přístup: instalovat dočasné senzory otevření na typické období (3-5 dní), určit průměrnou frekvenci, dobu trvání a hodinové rozložení otevření. Alternativně lze použít normové hodnoty s ohledem na funkční určení prostoru: pro obchodní centra — 30-60 otevření za hodinu, pro sklady — 5-15 otevření.
Je nutná výkonová rezerva zařízení nad rámec vypočteného přísunu vlhkosti?
Ano, výkonová rezerva je nutná kvůli: nejistotě vstupních dat, možným změnám provozního režimu, stárnutí zařízení. Doporučená rezerva: 15-20% pro objekty s dobře definovanými zdroji vlhkosti, 30-50% pro objekty se složitými technologickými procesy nebo nestabilním provozem.
Které zdroje vlhkosti projektanti nejčastěji ignorují a k jakým důsledkům to vede?
Nejčastěji se ignorují: infiltrace přes obálkové konstrukce, zejména v létě; vlhké materiály a produkty; nekontrolovaná otevření dveří a vrat. Důsledky: nedostatečný výkon odvlhčovacích systémů, kondenzace na studených površích, rozvoj hub a plísní, koroze kovových konstrukcí, zhoršení kvality produktů, dodatečné náklady na opravy a obnovu.
Závěry
Správný výpočet přísunu vlhkosti je základem efektivního návrhu systémů odvlhčování a klimatizace. Klíčovými principy návrhu jsou úplné zohlednění všech zdrojů vlhkosti, přizpůsobení výpočtů konkrétnímu objektu a zohlednění sezónnosti.
Doporučení pro projektanty-inženýry:
1. Provádět podrobnou inventarizaci všech možných zdrojů vlhkosti na objektu
2. Nespoléhat se výhradně na příručkové hodnoty, ale přizpůsobit výpočty specifikům projektu
3. Zahrnout rozumnou výkonovou rezervu s ohledem na nejistoty a možné změny provozních podmínek
4. Předpokládat možnost instrumentálního měření skutečného přísunu vlhkosti ve fázi provozu
Přesnost výpočtu přísunu vlhkosti přímo určuje spolehlivost a hospodárnost celého systému klimatizace a odvlhčování. Podcenění přísunu vlhkosti vede k problémům s kondenzací a zvýšenou vlhkostí, zatímco přecenění způsobuje zbytečné kapitálové a provozní náklady. Optimální návrh je možný pouze při komplexním zohlednění všech zdrojů vlhkosti a porozumění fyzikálním základům přenosu hmoty vodní páry v budovách.
