Profesionální navrhování systémů odvlhčování vzduchu pro muzea a archivy: inženýrský přístup

Autor: technické oddělení Mycond

Uchování kulturního dědictví v muzeích a archivech přímo závisí na kvalitě mikroklimatu v prostorách. Ze všech parametrů vzduchu má právě relativní vlhkost největší vliv na životnost exponátů. Nadměrná vlhkost způsobuje rozvoj plísní, korozi kovů a deformaci organických materiálů, zatímco příliš nízká – vysychání a praskání dřevěných a papírových exponátů. Proto se systémy odvlhčování vzduchu stávají kriticky důležitými prvky technického zajištění kulturních institucí.

Normativní požadavky na mikroklima muzejních a archivních prostor

Pro zajištění dlouhodobého uchování exponátů je nutné dodržovat specifické teplotně-vlhkostní režimy, které závisí na materiálu exponátů:

• Papír, dokumenty: 18–22 °C, 50–55 % RH
• Dřevo, nábytek: 18–22 °C, 45–55 % RH
• Kov, zbraně: 15–20 °C, 35–45 % RH
• Textil, tkaniny: 18–20 °C, 50–55 % RH
• Malby, plátna: 18–22 °C, 50–55 % RH
• Fotografie, filmy: 15–18 °C, 30–40 % RH

Obecný normativní rozsah relativní vlhkosti pro většinu muzejních exponátů činí 40–55 % RH, ale pro zvláště citlivé materiály může být ještě užší. Neméně důležitá jsou přípustná kolísání parametrů: denní kolísání teploty by nemělo překročit 2–3 °C a relativní vlhkosti – 5–7 % RH. To umožňuje vyhnout se tepelným deformacím a mechanickému namáhání materiálů.

Rychlost změny parametrů mezi sezonami má být také pozvolná – ne více než 3–5 % RH za týden. Normativní základ zahrnuje řadu mezinárodních standardů: ISO 11799 (pro archivy), ASHRAE Chapter 24 (pro muzea), EN 15757 (pro objekty kulturního dědictví).

Specifika archivních depozitářů ve srovnání s výstavními sály

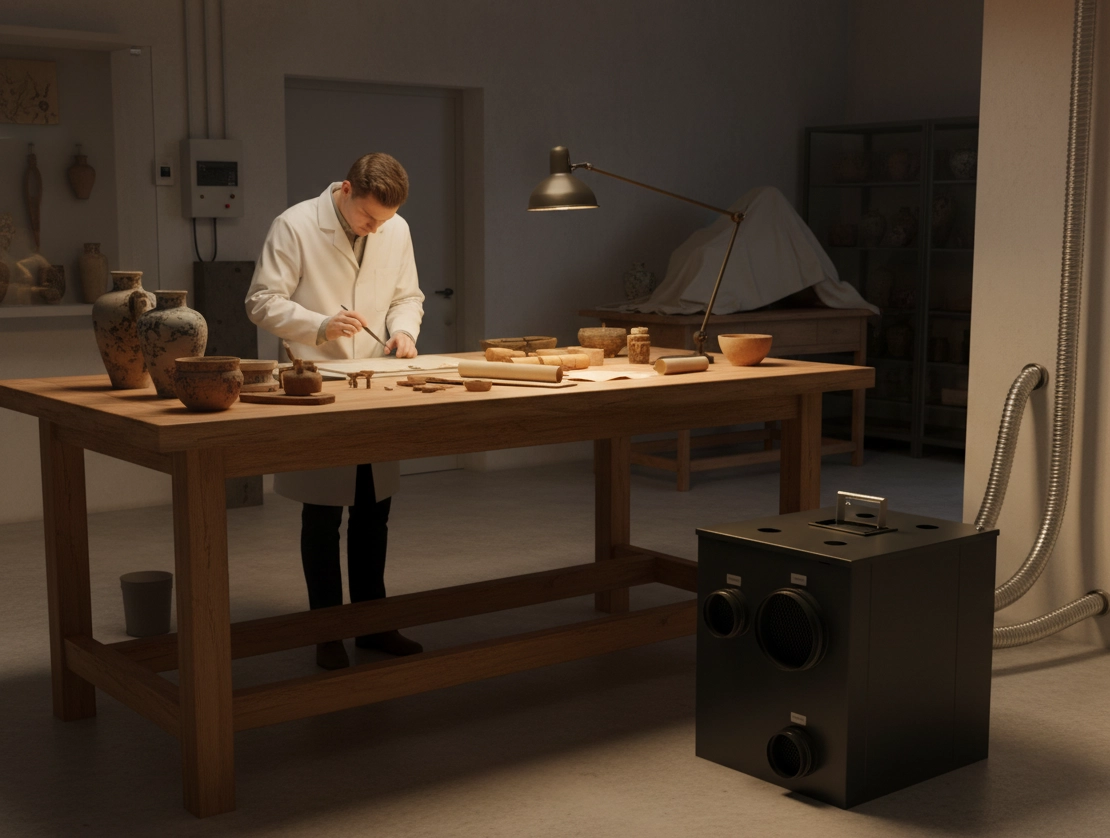

Archivní depozitáře a výstavní sály mají výrazně odlišné požadavky na mikroklima. Archivní prostory se vyznačují méně častým přístupem personálu, na rozdíl od stálého toku návštěvníků ve výstavních sálech. To umožňuje udržovat v depozitářích nižší teplotu (15–18 °C), která zpomaluje procesy degradace materiálů.

Požadavky na relativní vlhkost v archivních depozitářích se také liší – často je nutné udržovat nižší úroveň (40–50 % RH) pro papírové dokumenty. Absence zdrojů vlhkosti od návštěvníků výrazně zjednodušuje výpočty vlhkostní bilance pro archivní prostory.

Pro archivní depozitáře jsou typické vyšší požadavky na stabilitu parametrů – přípustná kolísání vlhkosti by neměla překročit ±3 % RH. Archivní systémy rovněž vyžadují redundanci, protože uchovávají unikátní dokumenty, jejichž ztráta je nepřípustná.

Důležitým faktorem je vliv infiltrace – archivní prostory mívají lepší těsnost, ale často se nacházejí v suterénech se zvýšenou vlhkostí. Pro chladné archivy (s teplotou pod 15 °C) jsou nejúčinnější adsorpční systémy odvlhčování.

Složky vlhkostní bilance muzejního prostoru

Pro správný výpočet systému odvlhčování je nutné zohlednit všechny složky vlhkostní bilance prostoru:

1. Infiltrace – přísun vlhkosti přes obvodové konstrukce, okna, dveře, spáry a škvíry. Obzvlášť kritická pro historické budovy. Počítá se na základě rozdílu vlhkostního obsahu venkovního a vnitřního vzduchu s ohledem na násobnost výměny vzduchu.
2. Produkce vlhkosti od návštěvníků – závisí na počtu lidí, době jejich pobytu (30–90 minut) a úrovni aktivity. Jeden dospělý člověk uvolňuje 40–80 g/h vlhkosti v závislosti na aktivitě a teplotě prostoru.
3. Výměna vlhkosti s exponáty – hygroskopické materiály (dřevo, papír, textil) mohou vlhkost jak pohlcovat (sorpce), tak ji uvolňovat (desorpce). Tento proces má setrvačný charakter a funguje jako pufr, který vyhlazuje denní kolísání vlhkosti.
4. Vlhkost přiváděného vzduchu – větrání může prostor buď odvlhčovat, nebo zvlhčovat v závislosti na parametrech venkovního vzduchu.
5. Kondenzace – dochází na studených površích (skla vitrín, vnější stěny, neizolované potrubí), když jejich teplota klesne pod rosný bod.

Algoritmus určení celkové vlhkostní zátěže zahrnuje výpočet infiltrace (rozdíl vlhkostního obsahu × násobnost výměny vzduchu), produkce vlhkosti od návštěvníků (počet osob × měrné uvolňování), zohlednění vlhkosti přiváděného vzduchu větráním a odhad výměny vlhkosti s exponáty.

Vlhkostní bilance má sezónní závislost: v létě je typický přebytek vlhkosti kvůli infiltraci zvlhčeného venkovního vzduchu, v zimě může docházet k přesušování prostoru.

Volba typu systému odvlhčování pro muzejní podmínky

Při volbě typu systému odvlhčování pro muzeum či archiv je nutné zohlednit tato kritéria: teplota prostoru, cílová vlhkost a energetická účinnost. Existují dva základní typy systémů:

Kondenzační odvlhčování pracuje na principu ochlazení vzduchu pod rosný bod, kondenzace vlhkosti a následného ohřevu vzduchu. Účinnost kondenzačních systémů prudce klesá při teplotách pod 15 °C a při teplotách pod 5 °C může docházet k namrzání výměníku. Výhody těchto systémů: vysoká energetická účinnost při mírných teplotách (koeficient výkonu COP 2–4) a relativně nízké náklady.

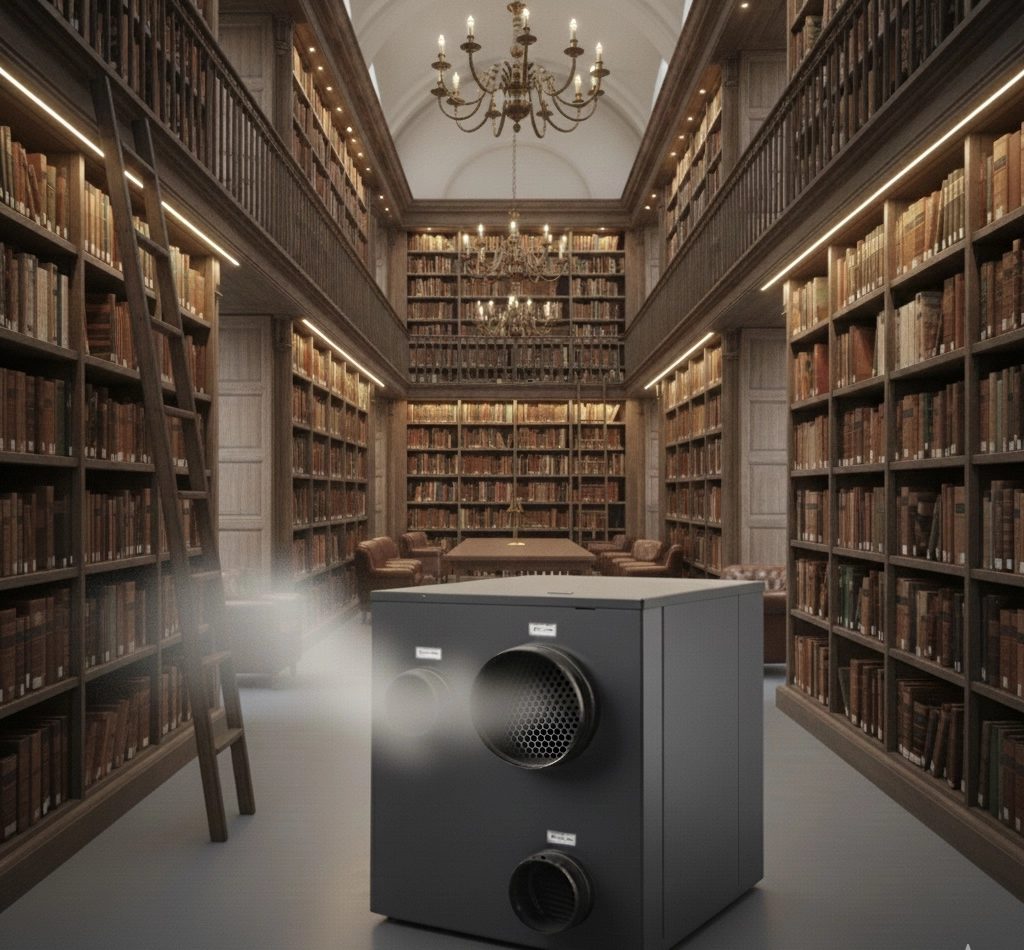

Adsorpční odvlhčování je založeno na pohlcování vlhkosti adsorbentem a jeho následné regeneraci ohřátým vzduchem. Tyto systémy jsou účinné pro chladné archivy (pod 15 °C) a při velmi nízké cílové vlhkosti (pod 35 % RH). Jejich výkon je stabilní bez ohledu na teplotu, ale spotřeba energie je vyšší (COP 0,5–1,5).

Podle měřítka instalace se rozlišují autonomní odvlhčovače a centralizované systémy. Pro prostory o objemu do 500–1000 m³ je vhodnější používat autonomní zařízení, která zajišťují jednoduchou instalaci, přesné zónování a redundanci. Centralizované systémy mají výhody v podobě jediného servisního místa, možnosti rekuperace tepla a integrace s BMS (systém řízení budovy).

Důležitým aspektem je také integrace systému odvlhčování s větráním a klimatizací, včetně přívodu odvlhčeného vzduchu přes vzduchotechnické kanály a koordinace provozních režimů různých systémů.

Výpočet výkonu systému odvlhčování

Výkon systému odvlhčování se udává v hmotnostních jednotkách (kg/h nebo l/den, přičemž 1 l vody odpovídá 1 kg). Výpočet vychází z vlhkostní bilance prostoru se zohledněním všech zdrojů vlhkosti.

Výpočtová rovnice výkonu: výkon se rovná součtu přívodů vlhkosti (infiltrace + návštěvníci + větrání + další zdroje). Přitom je nutné zohlednit režim provozu – nepřetržitý (24/7) pro archivy nebo periodický pro muzejní sály.

Pro spolehlivý provoz systému se doporučuje použít koeficient rezervy 1,15–1,25, který kompenzuje nepředvídané faktory, nerovnoměrnost zátěže a snížení výkonu v čase. To je zvlášť důležité pro zohlednění špiček návštěvnosti, častého otevírání dveří a sezónních maxim vlhkosti.

Příklad výpočtu pro výstavní sál o objemu 500 m³ s teplotou 20 °C, cílovou vlhkostí 50 % RH a letními venkovními podmínkami (26 °C, 70 % RH):

• Infiltrace: při výměně vzduchu 0,5 h⁻¹ a rozdílu vlhkostního obsahu mezi venkovním (15 g/kg) a vnitřním (7,3 g/kg) vzduchem;
• Produkce vlhkosti od návštěvníků: 50 osob × 60 g/h × 1 hodina;
• Výsledný požadovaný výkon: součet infiltrace a produkce vlhkosti, vynásobený koeficientem rezervy.

Výkon systému odvlhčování závisí na teplotě a vlhkosti venkovního vzduchu, proto je důležité zohledňovat sezónní změny zátěže a podle toho upravovat provozní režim systému.

Tepelná bilance prostoru při provozu systému odvlhčování

Provoz systému odvlhčování ovlivňuje tepelnou bilanci prostoru. Hlavní zdroje tepelného příkonu:

• Proces kondenzace vlhkosti – uvolňuje se skupenské teplo kondenzace (2500 kJ/kg vlhkosti neboli 0,7 kWh/kg);
• Kompresor kondenzačního odvlhčovače – elektrický příkon se plně mění v teplo;
• Ohřívač adsorpčního odvlhčovače – část tepla regenerace adsorbentu se předává vzduchu v prostoru;
• Tepelné přínosy od návštěvníků (80–120 W na osobu);
• Osvětlení a obvodové konstrukce.

Při intenzivním odvlhčování v létě může souhrnná tepelná zátěž dosahovat 5–10 kW pro sál střední velikosti. Proto je důležitá integrace systému odvlhčování s klimatizací, aby se předešlo přehřívání prostoru.

Nesladěný provoz systémů (odvlhčovač ohřívá vzduch a klimatizace jej ochlazuje) vede k dvojnásobným energetickým ztrátám. Je nutná koordinace provozních režimů, aby se zabránilo současnému ohřevu a chlazení vzduchu.

Umístění zařízení a organizace distribuce vzduchu

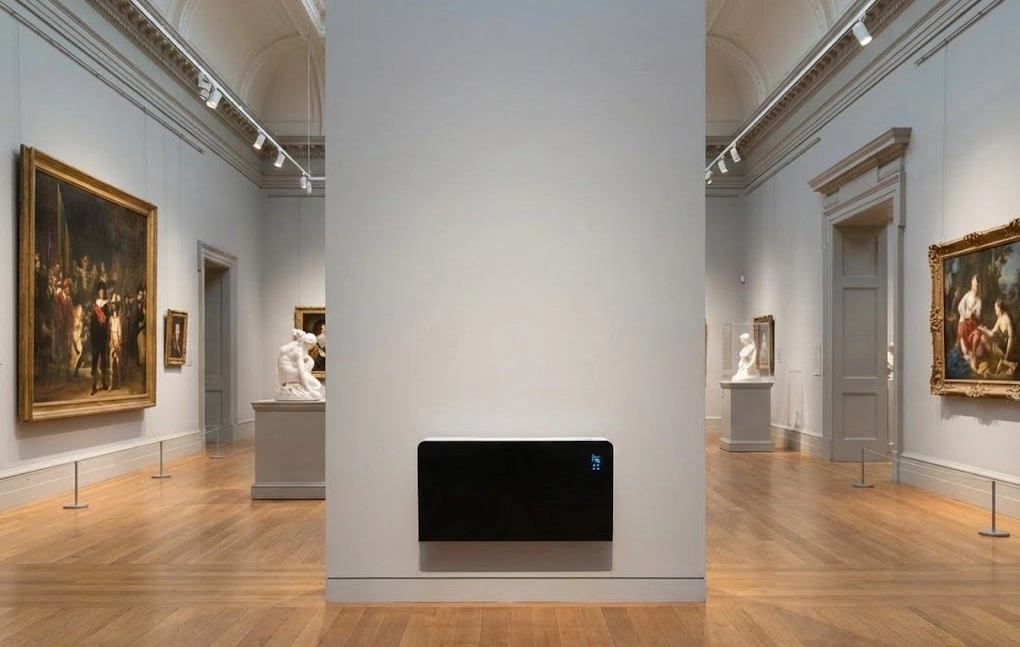

Správné umístění odvlhčovačů zajišťuje efektivní provoz systému. Zařízení by mělo být umístěno s ohledem na tyto požadavky:

• Zajištění volné cirkulace vzduchu;
• Dostupnost pro servis;
• Minimalizace hluku pro návštěvníky.

Vzdálenost od stěn a dalších překážek by měla být minimálně 0,5–1,0 m, aby byl zajištěn přístup vzduchu k sacímu otvoru. Pro autonomní přístroje se doporučuje podlahová instalace, pro centralizované systémy – podstropní.

Typické chyby umístění zahrnují instalaci odvlhčovače v rohu bez náležité cirkulace vzduchu nebo za příčkami, které blokují proudění vzduchu.

Snímače teploty a vlhkosti je třeba umisťovat v úrovni exponátů (1,0–1,5 m nad podlahou) v zónách se stabilními parametry, mimo dosah dveří a oken. Pro kritické depozitáře se doporučují dodatečná kontrolní místa, minimálně jeden snímač na zónu o ploše 100–150 m².

Důležitý je také správný odvod kondenzátu (samospádem do kanalizace nebo použitím drenážního čerpadla) a odvod tepla od odvlhčovače.

Systémy řízení a monitoringu parametrů mikroklimatu

Pro muzea a archivy jsou obzvlášť důležité monitorovací systémy, které zajišťují přesné řízení parametrů mikroklimatu. Snímače teploty a vlhkosti musí mít vysokou přesnost (±2 % RH pro muzejní podmínky) a procházet každoroční kalibrací.

Systémy sběru a archivace dat by měly zaznamenávat parametry v intervalu 10–30 minut a uchovávat historii změn po dobu let pro analýzu dlouhodobých trendů.

V jednodušších systémech se používá hysterezní regulátor – zapnutí při překročení horní meze a vypnutí při dosažení dolní. Šířka hystereze typicky činí 3–5 % RH, aby se předešlo častému spínání a opotřebení zařízení.

Sofistikovanější systémy využívají PID regulaci s plynulým řízením výkonu, která zajišťuje udržení parametrů s přesností ±1–2 % RH. Důležitá je integrace se systémem řízení budovy (BMS) pro vzdálený monitoring, havarijní hlášení a analýzu trendů.

Systémy vizualizace dat umožňují sledovat změny teploty a vlhkosti v reálném čase, odhalovat anomálie a optimalizovat provoz zařízení. Havarijní signalizace informuje o překročení přípustných mezí, poruše zařízení či přeplnění sběrné nádoby kondenzátu.

Provozní režimy a sezónní řízení

Efektivní provoz systémů odvlhčování vyžaduje přizpůsobení režimů práce podle sezony:

• Letní režim – intenzivní odvlhčování kvůli vysoké venkovní vlhkosti, možný trvalý provoz systému 24/7;
• Zimní režim – snížení intenzity nebo vypnutí odvlhčování při nízké venkovní vlhkosti, může být nutné i zvlhčování;
• Přechodná období (jaro, podzim) – vyžadují flexibilní řízení výkonu.

Pro výstavní sály je možný noční režim se sníženou intenzitou při absenci návštěvníků, ale se zachováním stability parametrů. Důležité je zohlednit změny návštěvních hodin o víkendech s odpovídající korekcí nastavení regulátoru.

Změna nastavení mezi sezonami by měla probíhat pozvolna, ne více než 3–5 % RH za týden, aby se předešlo deformaci exponátů.

Pro zajištění spolehlivého provozu je nutná pravidelná údržba: měsíční čištění filtrů, čtvrtletní kontrola chodu kompresoru a výměna adsorbentu jednou za 2–5 let.

Energetická účinnost systémů odvlhčování pro muzea

Energetická účinnost systémů odvlhčování výrazně ovlivňuje provozní náklady muzea či archivu. Kondenzační odvlhčovače mají měrnou spotřebu energie 0,3–0,6 kWh/kg odstraněné vlhkosti (COP 2–4), zatímco adsorpční – 0,7–1,5 kWh/kg (COP 0,7–1,4).

Energetická účinnost kondenzačních systémů je vyšší při vyšších teplotách, zatímco adsorpční systémy vykazují stabilní spotřebu nezávisle na teplotě.

Pro muzejní sál o ploše 200 m² s výkonem odvlhčování 2 kg/h při provozu 4000 hodin ročně a měrné spotřebě 0,5 kWh/kg bude roční spotřeba činit přibližně 4000 kWh.

Rekuperace tepla kondenzace umožňuje snížit náklady na vytápění o 20–40 % využitím tohoto tepla pro ohřev přiváděného vzduchu. Použití invertorových kompresorů s plynulou regulací výkonu umožňuje snížit spotřebu o 20–30 % ve srovnání s regulací ON/OFF.

Důležitá je optimalizace provozních režimů, včetně vypínání odvlhčování při příznivých venkovních podmínkách (nízká vlhkost v zimě) a koordinace se systémy větrání.

Typické projekční chyby při volbě systémů odvlhčování pro muzea

Při navrhování systémů odvlhčování pro muzea a archivy se často vyskytují typické chyby, které snižují účinnost systému:

1. Použití kondenzačních odvlhčovačů pro chladné archivy s teplotou pod 15 °C, což vede k prudkému poklesu výkonu, namrzání výparníku a havarijním odstávkám.
2. Podcenění produkce vlhkosti od návštěvníků ve výstavních sálech s vysokou návštěvností.
3. Ignorování infiltrace přes dveře a okna, obzvlášť kritické pro historické budovy s netěsnými obvodovými konstrukcemi.
4. Absence předběžného měření parametrů před návrhem.
5. Chybějící zónování podle typů exponátů – jednotný systém pro celé muzeum nemůže splnit různé požadavky (kov – 35 % RH, dřevo – 50 % RH).
6. Nesprávná volba místa instalace odvlhčovače, která narušuje cirkulaci vzduchu.
7. Absence redundance systémů pro kritické archivy, což vytváří riziko ztráty unikátních dokumentů při poruše zařízení.
8. Nadměrně dimenzovaný systém, který vede k přesušení vzduchu pod 40 % RH a způsobuje praskání dřevěných exponátů.
9. Ignorování tepelné bilance a absence koordinace se systémy klimatizace.

Následky těchto chyb – zvýšená vlhkost nad normu, riziko rozvoje plísní, kondenzace na studených površích nebo naopak přesušení exponátů.

Často kladené otázky

Jaká je cílová relativní vlhkost pro různé typy exponátů a proč nelze nastavit jedinou hodnotu pro celé muzeum?

Různé materiály mají různé optimální rozsahy: kov – 35–45 % RH pro prevenci koroze, dřevo – 45–55 % RH, aby se předešlo praskání, papír – 50–55 % RH pro zachování pružnosti vláken. Jediná hodnota není možná kvůli konfliktu požadavků. Řešení – zónování prostor podle typů exponátů s oddělenými regulačními systémy pro každou zónu.

Jak přesně zohlednit produkci vlhkosti od návštěvníků při výpočtu výkonu odvlhčování?

Je nutné určit průměrný počet návštěvníků za hodinu na základě statistiky nebo projekčních dat, vynásobit dobou pobytu v sále (typicky 0,5–1,5 hodiny) a měrným uvolňováním vlhkosti (40–80 g/h na osobu v závislosti na teplotě a aktivitě). Například: 50 osob × 1 hodina × 60 g/h = 3 kg/h vlhkosti.

Proč jsou kondenzační odvlhčovače neúčinné v chladných archivních depozitářích a kdy jsou nezbytné adsorpční systémy?

Při teplotě pod 15 °C výkon kondenzačních odvlhčovačů prudce klesá kvůli snížení tlaku nasycené páry a pod 5 °C dochází k namrzání výparníku. Adsorpční systémy si udržují stabilní výkon při jakékoli teplotě díky fyzikálně-chemickému procesu pohlcování vlhkosti. Při trvalé teplotě pod 12–15 °C je vhodné upřednostnit adsorpční systémy.

Jak určit potřebu integrace systému odvlhčování s klimatizací?

Integrace je nezbytná, pokud souhrnná tepelná zátěž od odvlhčování přesahuje 3–5 kW a toto přebytečné teplo je třeba z prostoru odvést. Samostatný provoz je možný u chladných archivů (15–18 °C) nebo v přechodných obdobích při mírné teplotě. Kritérium: pokud provoz odvlhčovače zvyšuje teplotu prostoru o více než 1–2 °C nad cílovou, je nutné chlazení.

Jaké konkrétní důsledky pro exponáty má nedostatečný nebo nadměrný výkon systému odvlhčování?

Nedostatečný výkon vede ke zvýšení vlhkosti nad 60–65 % RH, což vytváří podmínky pro rozvoj plísní, biologickou korozi, kondenzaci na studených površích a bobtnání dřeva a papíru. Nadměrný výkon způsobuje pokles vlhkosti pod 35–40 % RH, což vede ke křehkosti papíru, praskání dřeva a odlupování barevných vrstev maleb. Obě chyby výrazně zkracují dobu uchování exponátů.

Závěry

Navrhování systému odvlhčování vzduchu pro muzeum či archiv vyžaduje komplexní přístup: analýzu normativních požadavků, podrobný výpočet vlhkostní a tepelné bilance prostor, zónování podle typů exponátů.

Volba typu systému (kondenzační či adsorpční) kriticky závisí na teplotě prostoru, s mezní hodnotou 12–15 °C, která definuje hranici účinnosti kondenzačních systémů.

Výpočet výkonu vychází z detailní analýzy složek vlhkostní bilance: infiltrace, produkce vlhkosti od návštěvníků a větrání, s povinným použitím koeficientu rezervy 1,15–1,25.

Nelze ignorovat tepelnou bilanci prostoru – teplo kondenzace a kompresoru vytváří značnou zátěž (5–10 kW pro sál střední velikosti), která vyžaduje koordinaci se systémy klimatizace.

Systémy řízení a monitoringu – nedílná součást moderních muzejních systémů, která zajišťuje nepřetržitou registraci parametrů v intervalu 10–30 minut pro odhalení odchylek a optimalizaci provozních režimů.

Výsledky zavedení kvalitních systémů odvlhčování potvrzují jejich účinnost: stabilizace vlhkosti v rozsahu ±3–5 % RH místo kolísání ±10–15 % RH a snížení rychlosti stárnutí exponátů 2–3násobně.

Pro úspěšný návrh je důležité rozumět metodikám a mezím jejich použití, zohledňovat teplotní omezení a nejistotu infiltrace historických budov, provádět měření in situ před návrhem.
