Vzduchem chlazený spirálový chladič řady YHE MCU-500YHE

Vysokoteplotní tepelné čerpadlo Mycond o výkonu 500 kW, vybavené kompresory Danfoss s technologií EVI a řídicím systémem 3. generace, udržuje vysoké teploty až do -32 °C. Efektivně vyrábí teplou vodu o teplotě až +60 °C, ideální pro velké objekty, zajišťuje spolehlivé vytápění po celý rok
Chladicí výkon: do 500 kW
Topný výkon: až 540 kW

Chcete si koupit nebo máte dotazy?
Vzduchem chlazený spirálový chladič řady YHE MCU-500YHE

Kompresor Danfoss

  • Speciální pro tepelná čerpadla
  • Technologie EVI (používá se pro chlazení a vytápění)

Tichý motor ventilátoru

  • Velké oběžné kolo ventilátoru

Inteligentní regulace

  • Řídicí deska nové generace 3.0
  • Deset let ukládání dat

Až 8 jednotek lze kombinovat s 1 řídicí jednotkou.

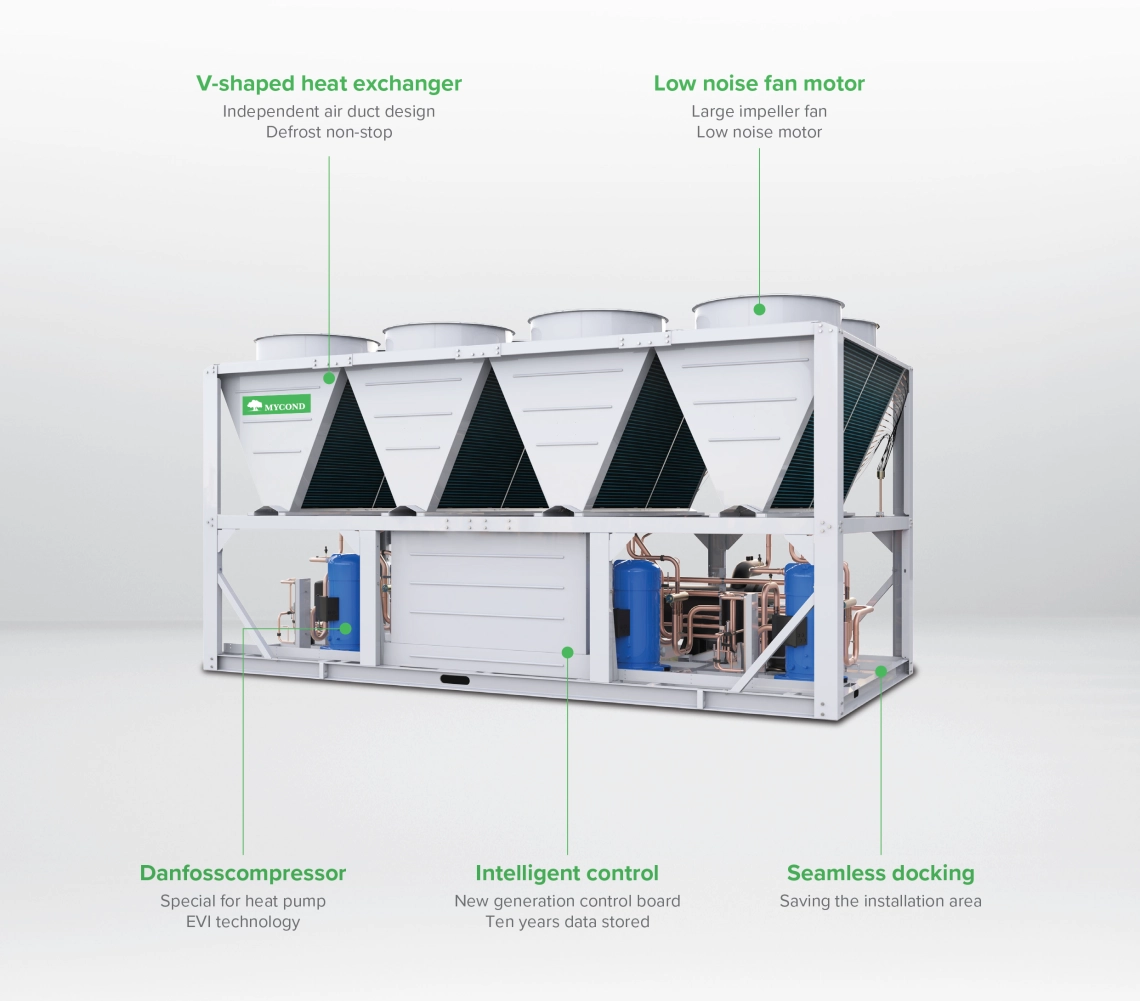

MyCond YHE MCU500YHE s výměníkem tepla ve tvaru V

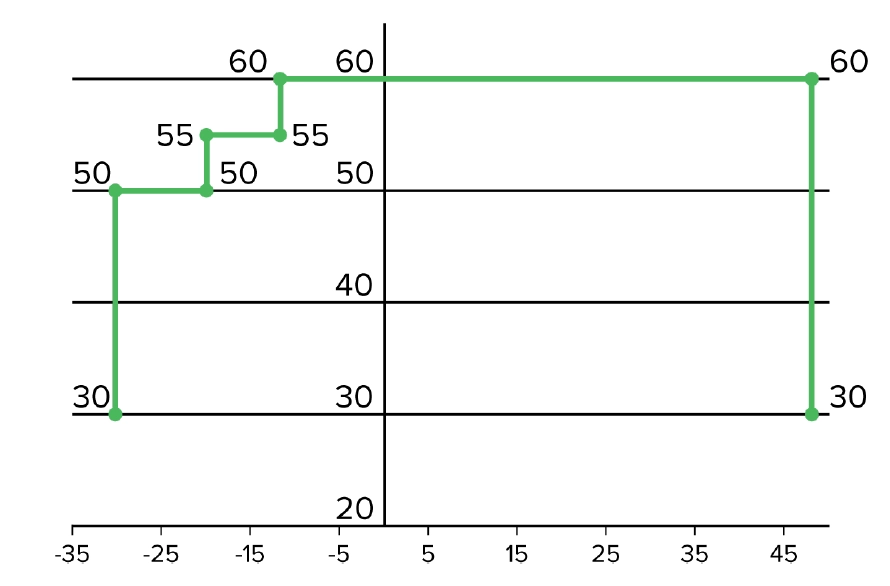

MyCond YHE MCU500YHE provozní plán teplotního režimu

Rozsah provozu:

Díky pokročilému vstřikování par je kompresor schopen pracovat při vyšších vysokých tlacích. Výstupní teplota vody se při ohřevu za nízkých teplot zvýší o 5-10 °C: to umožňuje vyhovět potřebám systémů podlahového vytápění, fan-coilových jednotek a nejnovějších radiátorů.

Chlazení:

  • Teplota výstupní vody. 5~20 °C
  • Ambient temp. 5~48 °C

Ohřev: 0,5 °C - 0,5 °C - 0,5 °C

  • Teplota výstupu horké vody. 30~60 °C
  • Okolní teplota -32~48 °C

Pokročilé vstřikování páry (EVI)

Optimalizace:

  1. Je dosaženo optimálního výkonu.
  2. Zvyšuje se stupeň superchlazení.
  3. Zlepšuje se provoz za vysokého tlaku.
  4. Zvyšuje se hmotnostní průtok chladiva kondenzátorem.
  5. Snižuje se teplota na výstupu z kompresoru.
  6. Zvyšuje se nasávaný objem plynného chladiva.

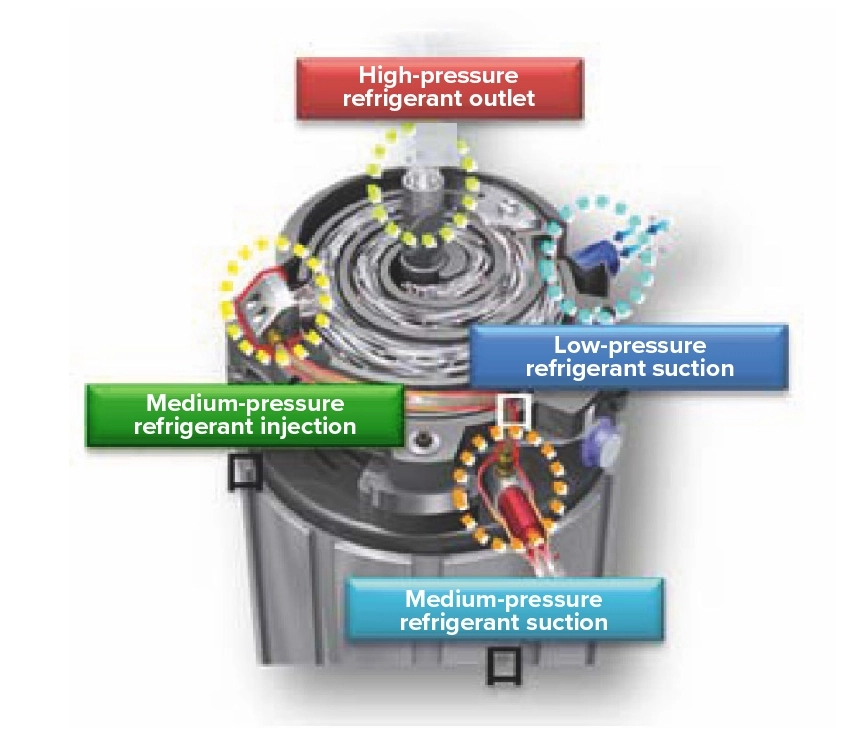

Schéma činnosti kompresoru MyCond YHE MCU-500YHE

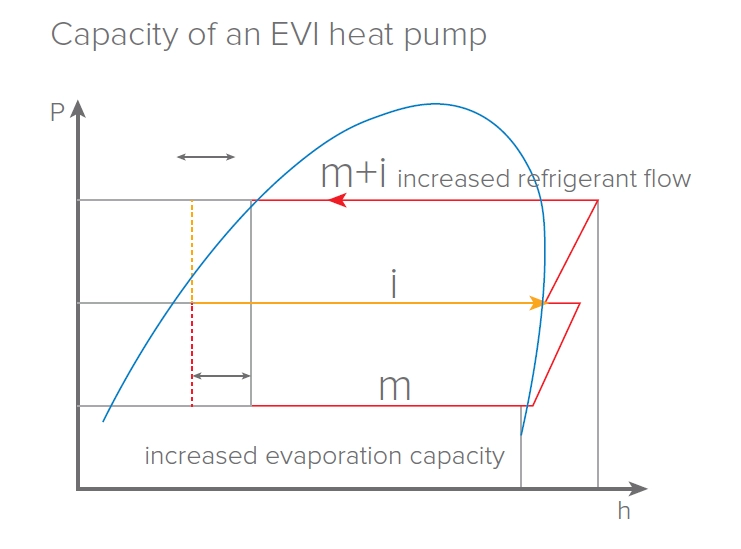

MyCond YHE MCU-500YHE Výkon tepelného čerpadla s EVI

Tlakově-entalpický diagram popisující pokročilý proces vstřikování páry. Vybavení kompresorem s pokročilým vstřikováním páry (EVI) zajišťuje účinné vytápění při extrémně nízkých teplotách venkovního vzduchu. Tato technologie také výrazně zvyšuje výkon tepelného čerpadla, protože čerpadlo vyrábí více tepla při nižší spotřebě energie.

Inovace v oblasti chlazení

Při provozu chlazení při teplotě venkovního vzduchu 45...55 °C je do kompresoru vstřikováno studené chladivo ve stavu par, čímž se snižuje výtlačná teplota a usnadňují se pracovní podmínky kompresoru. Díky technologii EVI je hlavní tok kapalného chladiva v okruhu ekonomizéru navíc podchlazován, což zvyšuje účinnost chlazení celého chladicího zařízení až o 20 %.

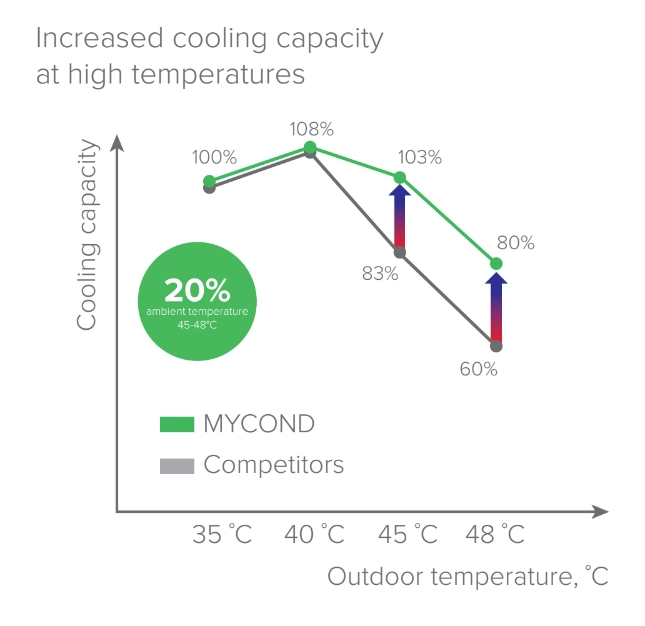

MyCond YHE MCU-500YHE inovace v chlazení

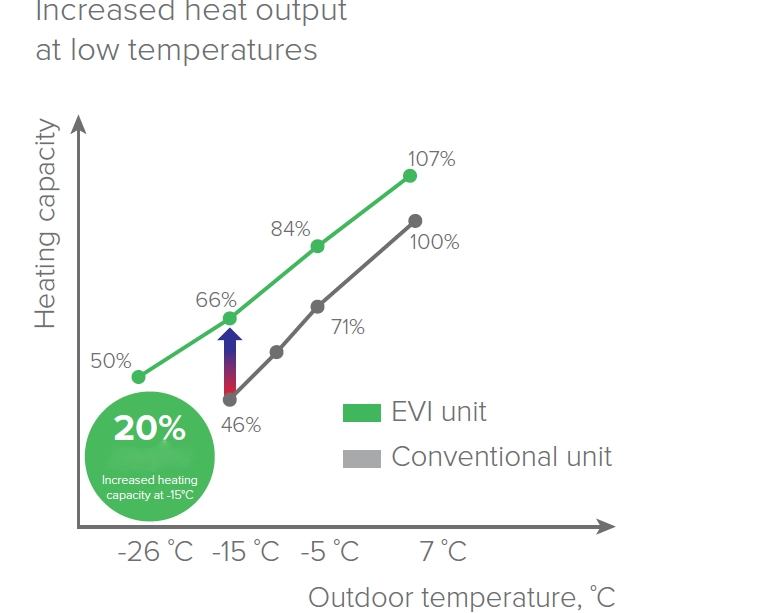

MyCond YHE MCU-500YHE optimalizovaný ohřev

Optimalizovaný ohřev

Vylepšené vstřikování par (EVI) zvyšuje průtok a tlak chladiva, což znamená vyšší tepelný výkon a teplotu vody na straně uživatele. Zvýšená rychlost cirkulace chladiva zároveň vede k o 20 % vyššímu tepelnému výkonu při nízkých teplotách. Provoz vytápění je možný při teplotách okolí až do -26 °C.

Technické údaje Jednotky MCU-500YHE
Chladicí výkon (A35/W7) kW 500
Elektrický výkon v režimu chlazení kW 147,06
EER 3,4
SEER 3,8
Vytápění
Jmenovitý tepelný výkon (A7/W45) kW 540
Elektrický výkon v režimu vytápění kW 147,1
COP 3,67
SCOP 3,36
Maximální provozní proud А 400
Napájení 380V, 3 fazy 50Hz
Průtok vody m3/h 86
Tlaková ztráta vody kPa 56
Rozměr připojovacího potrubí DN125 Viklavé připojení
Kompresor
Typ kompresoru Hermetický spirálový kompresor (Danfoss)
Počet kompresorů 4
Ventilátor
Typ ventilátoru Axiální
Počet ventilátorů 8
Průtok vzduchu m3/h 164000
Náplň chladiva kg R410A/24,5*4
Rozměry mm 4825×2250×2530
Čistá hmotnost kg 3900
Provozní hmotnost kg 4200

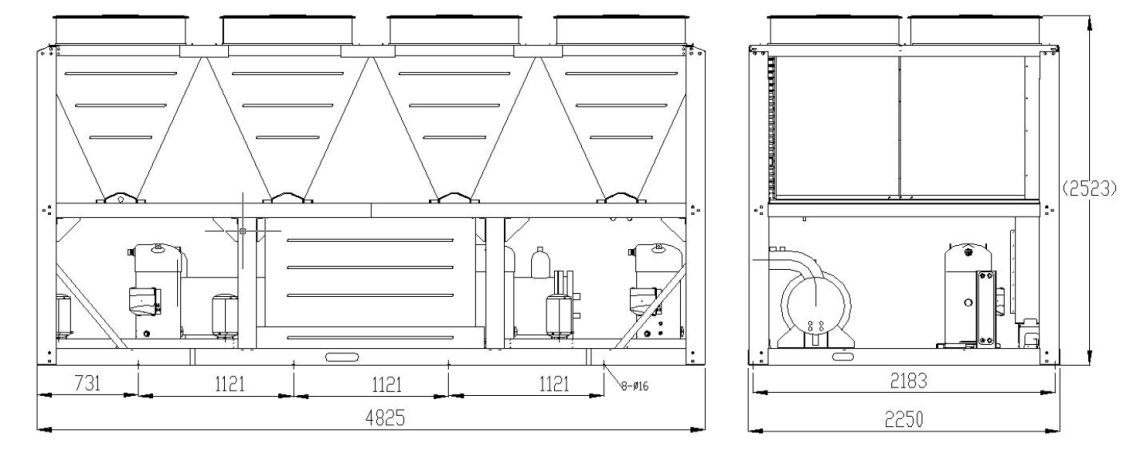

Rozměry

MCU-500YHE

MyCond YHE MCU-500YHE celkové rozměry
