Vysoké potrubí ESP

Vysoký vzduchovod Vysoké stěny Vnější statický tlak může dosahovat 300 Pa a vzduchovod lze libovolně zvolit. Proveďte klimatizaci, sdílení více místností

Chladicí výkon: 1.50 ... 16.0 kW

Topný výkon: 1.70 ... 18.0 kW

Chcete si koupit nebo máte dotazy?

Klíčové vlastnosti:

Flexibilní a jednoduché potrubí
Jednoduchá údržba
Statický tlak se pohybuje od 20 do 300 Pa pomocí přiloženého posilovacího kabelu
Není vybaven čerpadlem pro odvod kondenzátu
3 rychlosti + posilovač

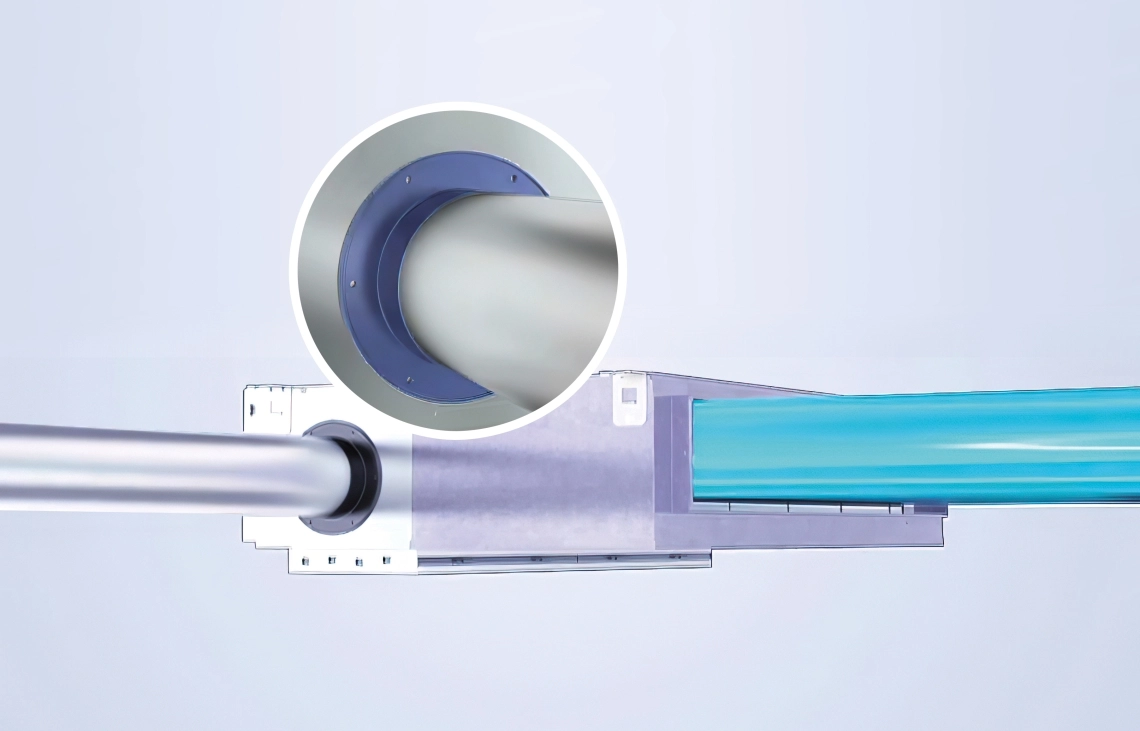

MyCond High ESP připojení kanálu čerstvého vzduchu

Příruba pro čerstvý vzduch

Příruba čerstvého vzduchu konvexní k instalaci

nastavení ESP 210 Pa

5 rychlostí nastavitelných rychlostí větru pro splnění různých potřeb.

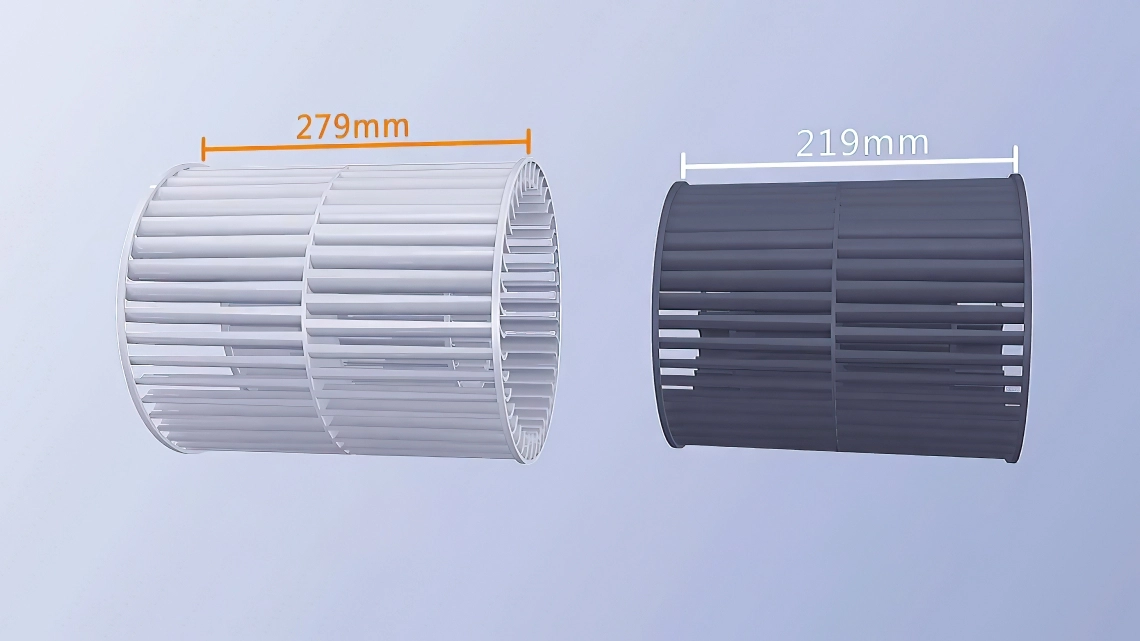

MyCond High ESP kanál, zvětšené kolo ventilátoru 279 mm

Specifikace

Jednotky

MIDG-
05X1EV2AD

MIDG-
07X1EV2AD

MIDG-
09X1EV2AD

MIDG-
12X1EV2AD

MIDG-
16X1EV2AD

MIDG-
18X1EV2AD

MIDG-
24X1EV2AD

MIDG-
28X1EV2AD

MIDG-
30X1EV2AD

MIDG-
38X1EV2AD

MIDG-
48X1EV2AD

MIDG-
54X1EV2AD

Kapacita

Chlazení

1.50

2.20

2.80

3.60

4.50

5,60

7,10

8,00

9,00

11,20

14,00

16.00

Vytápění

1.70

2.50

3.20

4.00

5.00

6,30

8,00

9,00

10,00

13.00

16.30

18.00

Elektrické parametry

Napájení

Ph/V/Hz

1/220-240/50(60)

Ventilace

Průtok vzduchu (H/M/L)

^m3/h

515/440/390

545/470/390

570/495/420

700/625/550

915/765/640

1275/1050/875

1450/1200/1000

2000/1700/1400

2150/1700/1400

2350/1950/1600

Akustický tlak
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Zvukový výkon
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Instalace - rozměry

Čisté rozměry
(ŠxHxV)

700x700x248

1100x700x248

1500x700x248

Rozměry balené jednotky

(ŠxHxV)

901x853x305

1301x853x305

1701x853x305

Čistá hmotnost / hrubá hmotnost

25.0/30.7

34.0/40.5

36.0/42.5

44.2/53.5

47.2/56.5

Ø Chladicí potrubí na straně kapaliny

mm
(palce)

6.35 (1/4)

6,35
(1/4)

9.52 (3/8)

9,52 (3/8)

9.52 (3/8)

Ø Chladicí potrubí na straně plynu

mm
(palce)

9.52 (3/8)

12.70 (1/2)

12,70 (1/2)

15,88 (5/8)

Statický tlak
(standardní/max.)

20/200

20/180

Rozměry

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

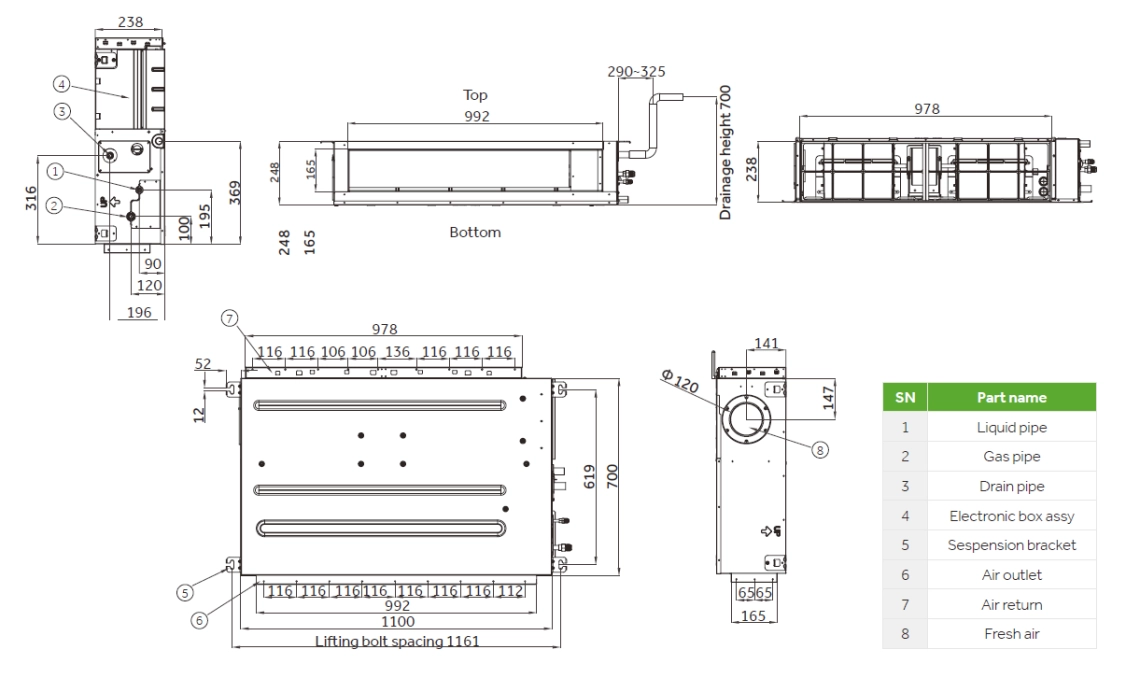

Celkové rozměry potrubí MyCond High ESP - 1

Rozměry

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

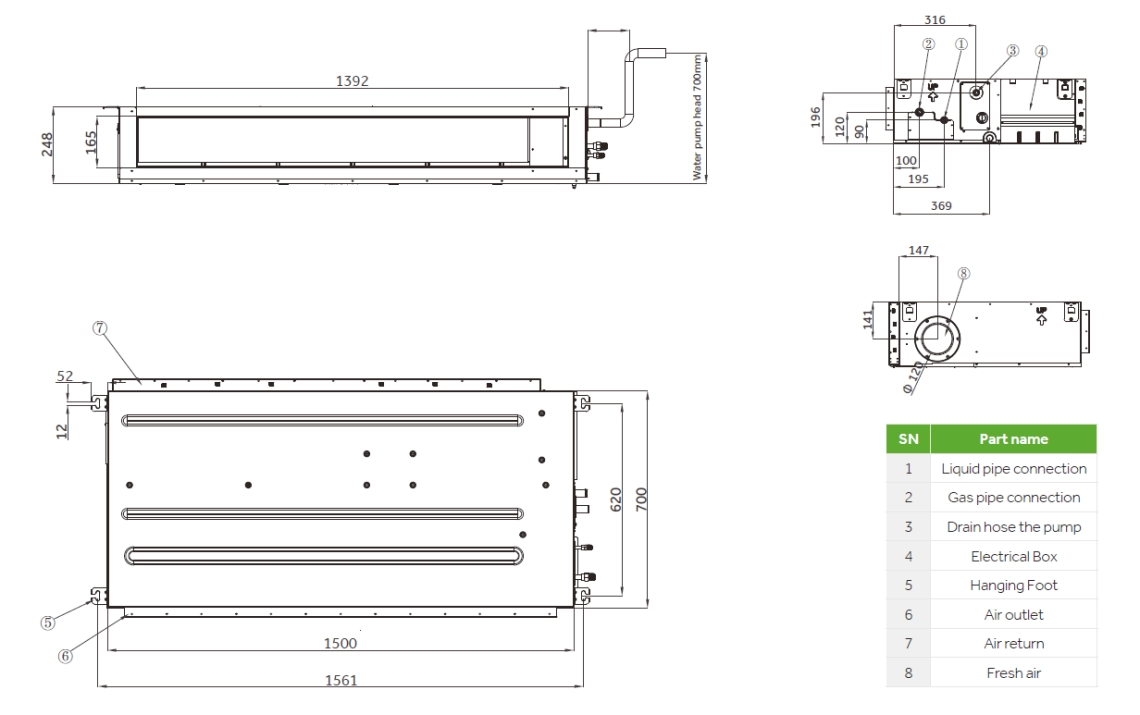

Celkové rozměry potrubí MyCond High ESP - 2

Rozměry

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)

Celkové rozměry potrubí MyCond High ESP - 3

Rozměry

MIDT-72X1EV2AD MIDT-96X1EV2AD

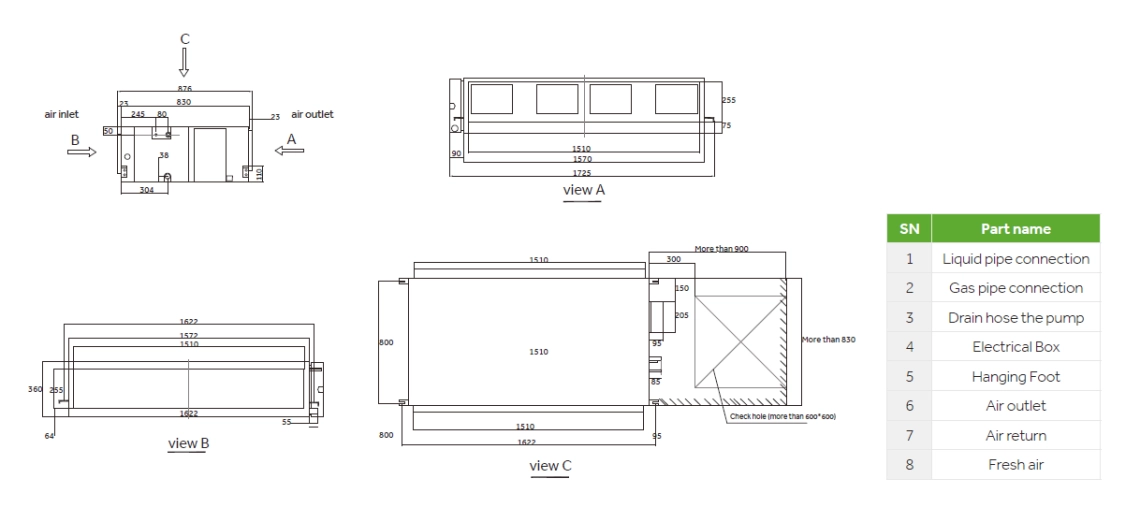

Celkové rozměry potrubí MyCond High ESP - 3
