Větrací systém BreezMe řady FC

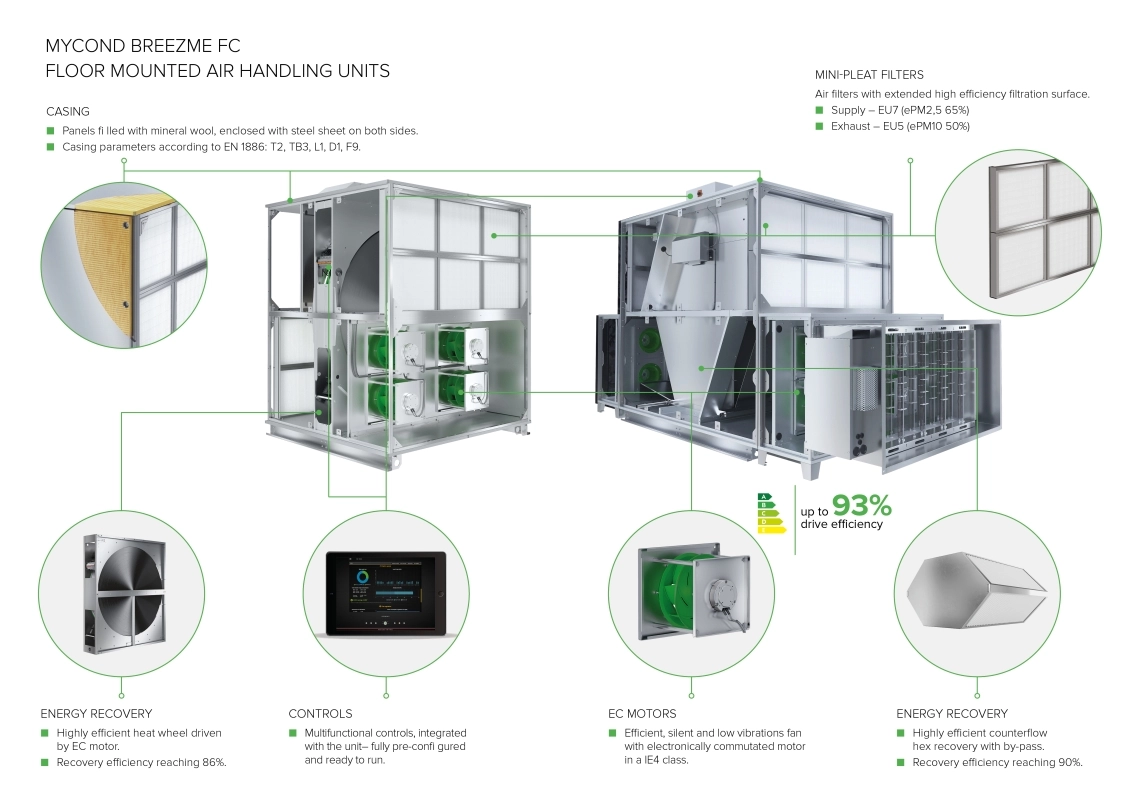

Jednotky Mycond BreezMe FC ve stojatém provedení jsou energeticky úsporná zařízení vybavená rotačním regenerátorem nebo šestihranným protiproudým rekuperátorem, EC motory ve stěnovém uspořádání ventilátoru, filtry Mini-Pleat a vestavěnou automatizací Plug&Play.

Průtok vzduchu: 840 ... 16500 m3/godz

Mini-pleat filtry

Vysoce absorpční kompaktní filtry s velkou filtrační plochou.
Přívod - třída EU 7
Výfuk - třída EU 5

Plášť

Panely vyplněné minerální vlnou, z obou stran uzavřené plechem.
Parametry pláště podle EN 1886: T2, TB3, L1, D1, F9.

Rekuperace energie

Vysoce účinný protiproudý šestihranný výměník tepla s by-passem.
Účinnost rekuperace až 90 %.

Automatizace

Multifunkční automatizace integrovaná do vzduchotechnické jednotky - nakonfigurovaná a připravená k provozu.

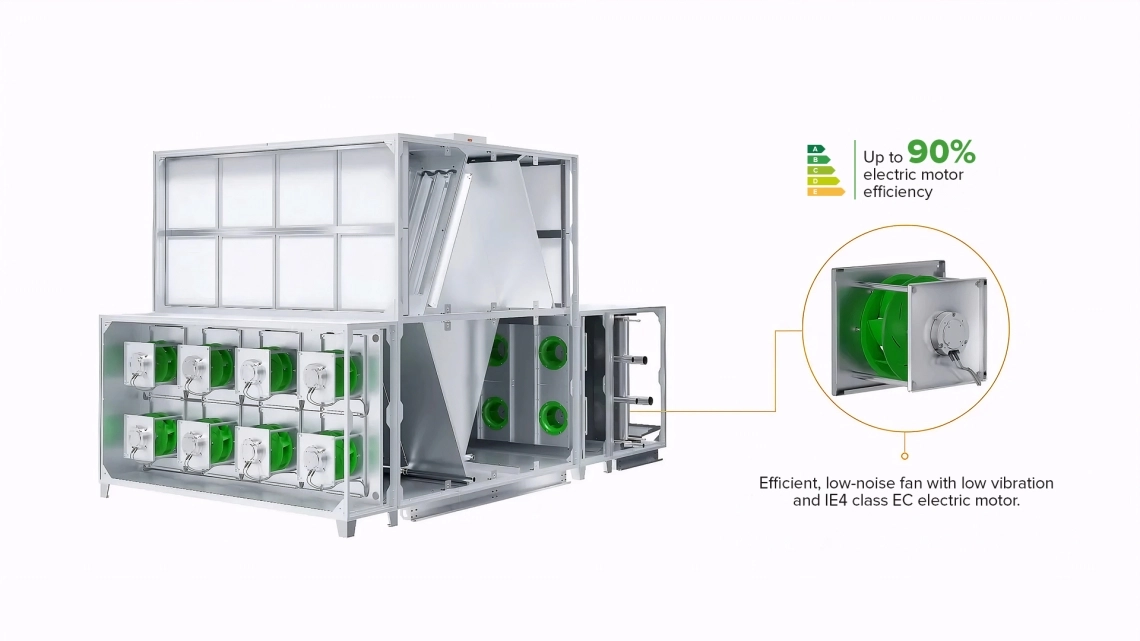

EC motory

Vysoce účinný tichý ventilátor s EC motorem třídy IE4

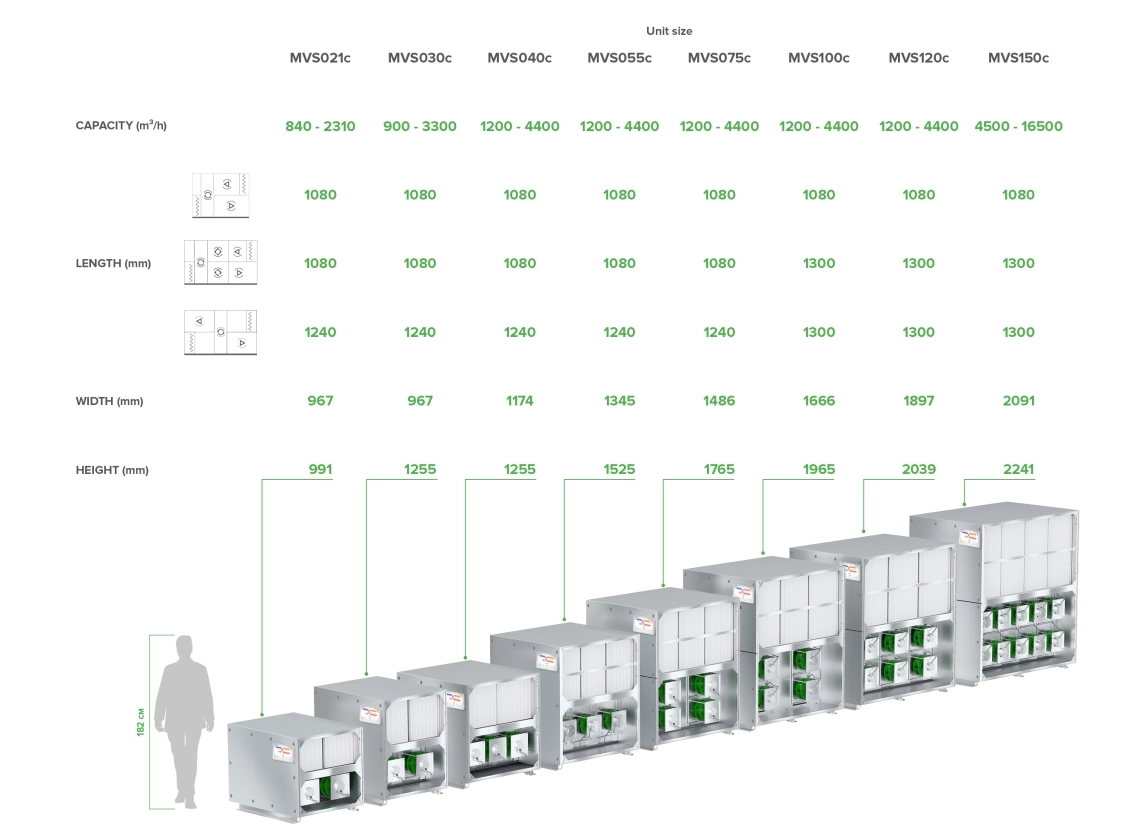

Údaje o základní vzduchotechnické jednotce

Velikost vzduchotechnické jednotky	Výkon jmenovitý	Rozsah výkonu	Výška	Šířka	Výška připojení potrubí	Šířka připojení potrubí
Jednotky	^m3/h	^m3/h	mm	mm	mm	mm
MVS021c	2100	840 - 2310	991	967	345	860
MVS030c	3000	900 - 3300	1255	967	480	860
MVS040c	4000	1200 - 4400	1255	1174	480	1065
MVS055c	5500	1650 - 6050	1525	1345	615	1235
MVS075c	7500	2250 - 8250	1765	1486	735	1380
MVS0100c	10000	3000 - 11000	1965	1666	835	1560
MVS0120c	12000	3600 - 13200	2039	1897	870	1790
MVS0150c	15000	4500 - 16500	2241	2091	970	1985

Délky základních panelů

Velikost panelu
Jednotky	mm	mm	mm	mm	mm	mm
MVS021c	1240	1080	1080	2 230	2 230	2 500
MVS030c	1240	1080	1080	2 230	2 230	2 500
MVS040c	1240	1080	1080	2 230	2 230	2 500
MVS055c	1240	1080	1080	2 290	2 290	2 560
MVS075c	1240	1080	1080	2 530	2 530	2 800
MVS0100c	1300	1300	1080	2 570	2 570	2 800
MVS0120c	1300	1300	1080	2 670	2 670	2 900
MVS0150c	1300	1300	1080	2 730	2 730	2 940

Délky dalších úseků

Velikost panelu	F	H	C	HC	S
Jednotky	mm	mm	mm	mm	mm
MVS021c	310	310 - 710	370 - 710	710	1080
MVS030c	310	310 - 710	370 - 710	710	1080
MVS040c	310	310 - 710	370 - 710	710	1080
MVS055c	310	310 - 630	450 - 790	790	1080
MVS075c	310	310 - 630	450 - 790	790	1080
MVS0100c	310	310 - 630	890	890	1080
MVS0120c	310	310 - 630	890	890	1080
MVS0150c	310	310 - 630	920	920	1080
