Větrací jednotky se zpětným získáváním energie řady MV***I-W

Větrací jednotky se zpětným získáváním energie od společnosti MYCOND jsou navrženy tak, aby poskytovaly maximální komfort v místnosti úpravou přiváděného vzduchu pomocí tepla a vlhkosti získávaných z odváděného vzduchu, čímž výrazně snižují náklady na chlazení nebo vytápění prostoru

Průtok vzduchu: 200 ... 3000 m3/h

Chcete si koupit nebo máte dotazy?

Větrací jednotky se zpětným získáváním energie řady MV***I-W

Přívod čerstvého vzduchu přes rekuperátor pro režim rekuperace tepla nebo přímo pro režim bypassu.

Celkový výkon:

Přívod čerstvého vzduchu (200 až 3000^m3/h)
Rekuperace tepla: až 75 %
Zpětné získávání vlhkosti: až 65
Filtrace a čištění vzduchu
Tichý a spolehlivý provoz

Jednotky mají standardní sadu funkcí :

Regulace otáček ventilátoru
Čtyři integrovaná teplotní čidla
Ochrana proti zamrznutí výměníku tepla
Systém volného chlazení
Inteligentní systém odmrazování výměníku tepla
Ovládání vnějšího elektrického ohřívače vzduchu
Týdenní časovač
Integrovatelnost se systémem řízení budovy

* K dispozici jako volitelné příslušenství

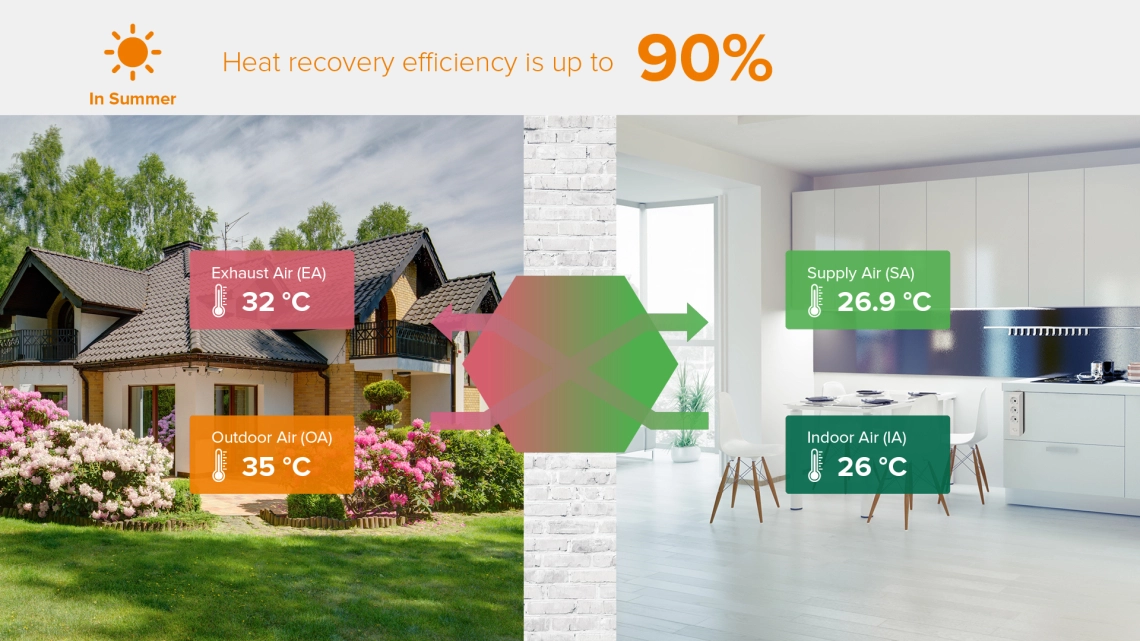

V létě systém rekuperace tepla šetří elektrickou energii na klimatizaci tím, že vrací část venkovního tepla zpět ven.

Systém letního větrání MyCond MV***I-W s rekuperací tepla

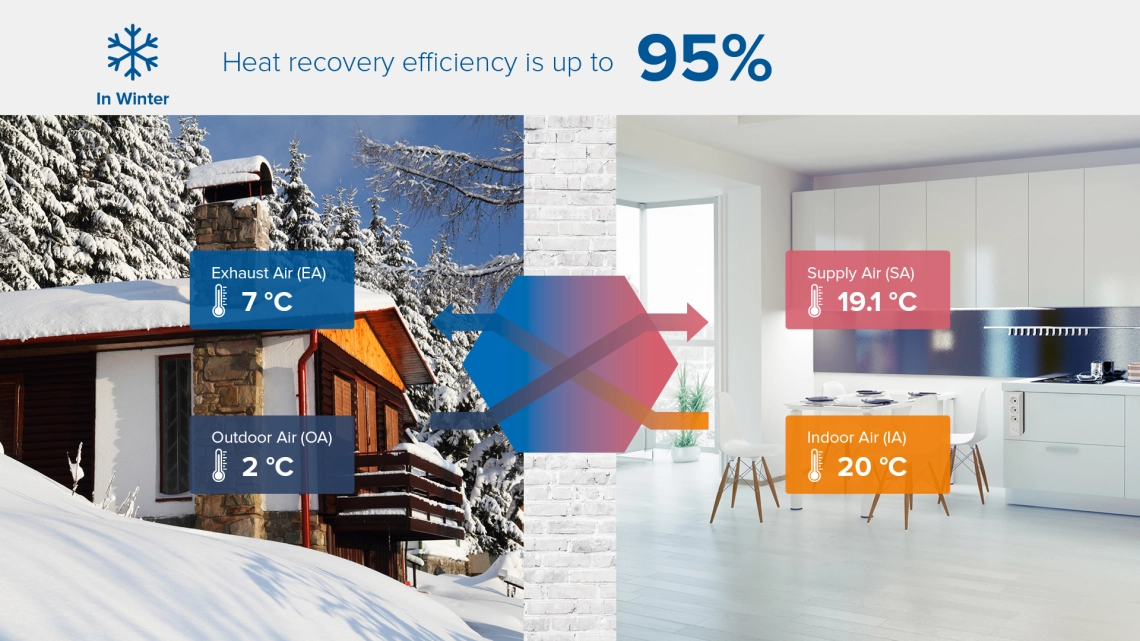

V zimě se část vnitřního tepla vrací zpět do místnosti, čímž se dosahuje značných úspor při vytápění prostor a ohřevu vzduchu.

MyCond MV***I-W zimní větrání s rekuperací tepla

Údaje jsou uvedeny pro informaci. Hodně záleží na vnitřní vlhkosti vzduchu, venkovní vlhkosti, tepelné izolaci místnosti, tepelné izolaci a délce vzduchovodů atd.

Technické údaje		Jednotky	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Průtok vzduchu	vysoká	m³/h	1500	2000	2500	3000
	střední	m³/h	1500	2000	2500	3000
	nízká	m³/h	1000	1200	2000	2500
Vnější tlak	vysoká střední	Pa Pa	163 135	176 132	200 170	210 180
	nízká	Pa	84	1110	140	150
Entalpická účinnost, chlazení	vysoká střední	% %	66 66	62 62	61 61	60 60
	nízká	%	69	65	64	63
Entalpická účinnost, vytápění	vysoká střední	% %	70 70	71 71	70 70	69 69
	nízká	%	74	73	72	71
Účinnost přenosu tepla	vysoká střední	% %	71 71	71 71	70 70	70 70
	nízká	%	74	74	73	73
Úroveň hluku	vysoká střední	dB(A) dB(A)	51 49	53 51	55 52	57 54
	nízká	dB(A)	46	49	50	51
Napětí		V	220-240 V / 1Ph / 50 Hz
Spotřeba energie		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Provozní proud		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Vstupní výkon		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Napájecí kabel		mm²	3х1,5			3х2,5
Ovládací kabel		mm²	2×0.5
Ovládání, standardní			Ano (7denní hodiny)
Řízení (BMS), Modbus			Ano
Typ ventilátoru			Motor ventilátoru klimatizace
Rychlost ventilátoru (přiváděný vzduch)			3stupňová regulace ventilátoru
Rychlost ventilátoru (odvod vzduchu)			3stupňová regulace ventilátoru
Obchvat			Ano (automaticky v nastavitelném rozsahu)
Rozmrazování			Ano (automaticky v nastavitelném rozsahu)
Kontrola CO2			Přídavný senzor (ovládání zapnutí/vypnutí v nastavitelném rozsahu)
Výstupní kontakty poruchového alarmu			Ano
Vypnutí požáru			Ano
Hmotnost		kg	110	112	130	142
Rozměry	vysoká	mm	1250	1250	1524	1624
	střední	mm	1200	1200	1400	1500
	nízká	mm	520	520	580	650
Průměr připojovacího potrubí		mm	380х230-400х320		350х273-500х350	398х285-500х350

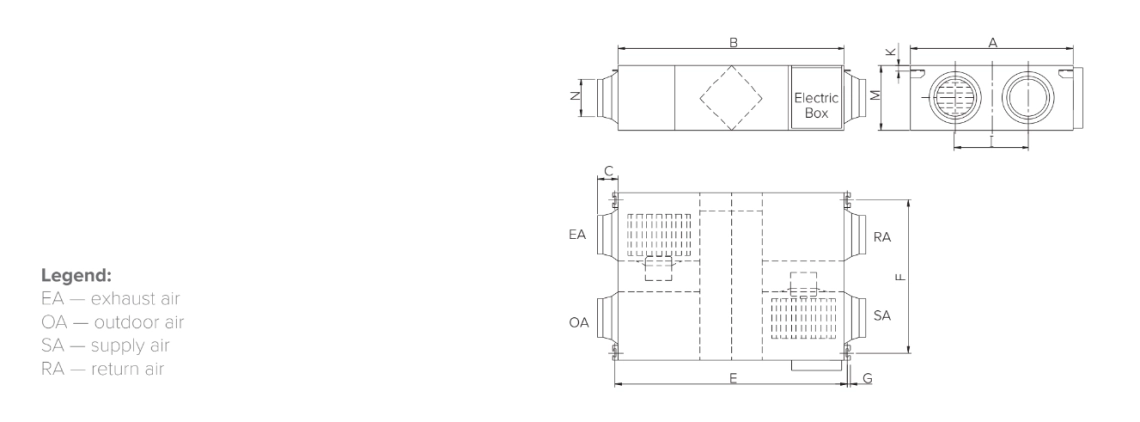

Rozměry

Větrací jednotky MV200I-W - MV600I-W

Model	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Všechny rozměry jsou uvedeny v milimetrech.

MyCond MV***I-W Celkové rozměry - 1

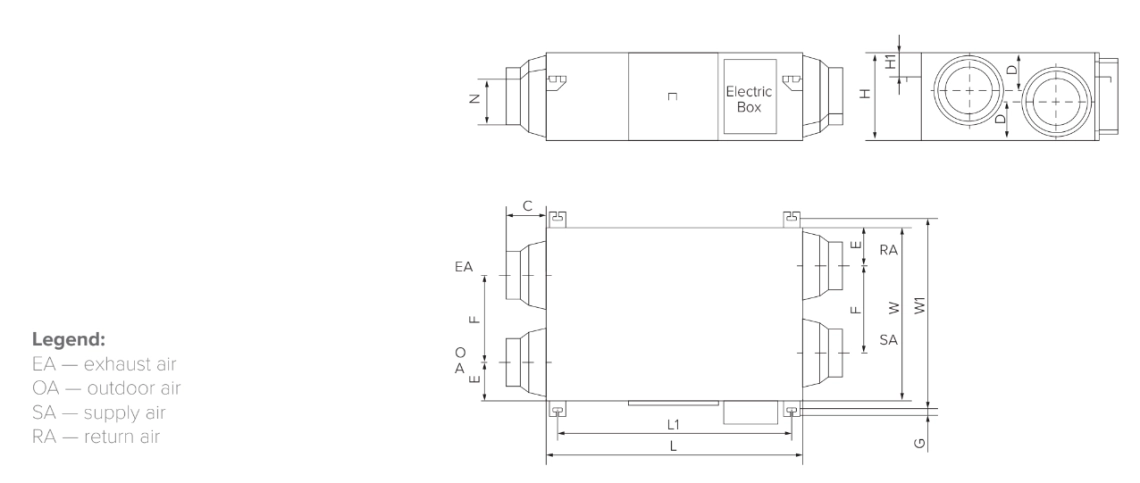

Rozměry

Větrací jednotky MV900I-W - MV1100I-W

Model	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Všechny míry jsou uvedeny v milimetrech.

MyCond MV***I-W Celkové rozměry - 2

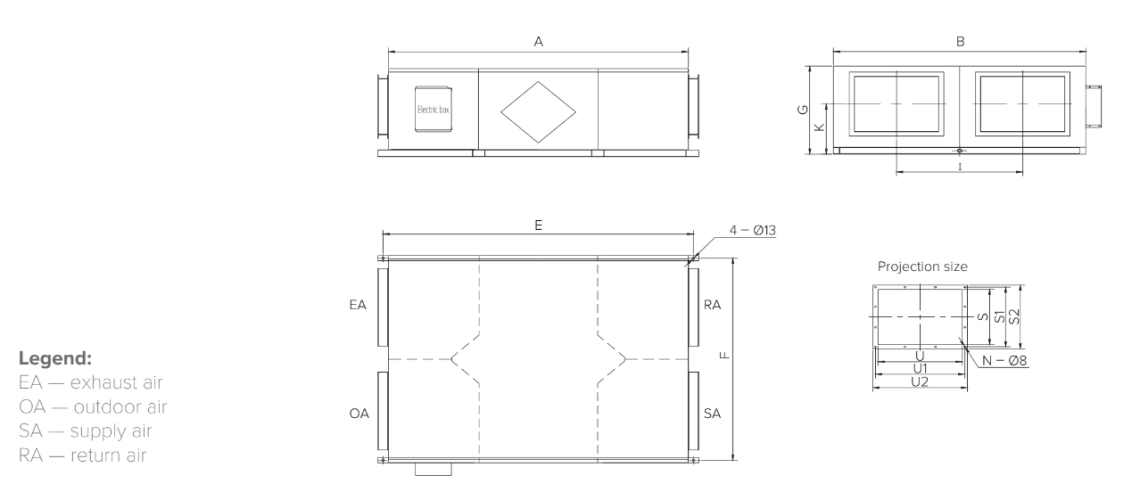

Rozměry

Větrací jednotky MV1500I-W - MV3000I-W

Model	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
