Univerzální fan-coilové jednotky řady SEC/F

Představená řada výrobků je určena pro místnosti s malou plochou. K chlazení nebo vytápění místnosti stačí pouze jedna jednotka. Jednotka fan coil je vybavena odstředivým ventilátorem, který umožňuje dosáhnout značného výkonu při nízkých hlukových vlastnostech

Chladicí výkon: 0,57 ... 8,52 kW

Topný výkon: 0,64 ... 10,53 kW

Chcete si koupit nebo máte dotazy?

Univerzální fan-coilové jednotky řady SEC/F

Tato řada umožňuje instalaci v různých polohách. Díky řadě volitelného příslušenství lze fan-coilovou jednotku dokonale přizpůsobit konkrétním provozním podmínkám.

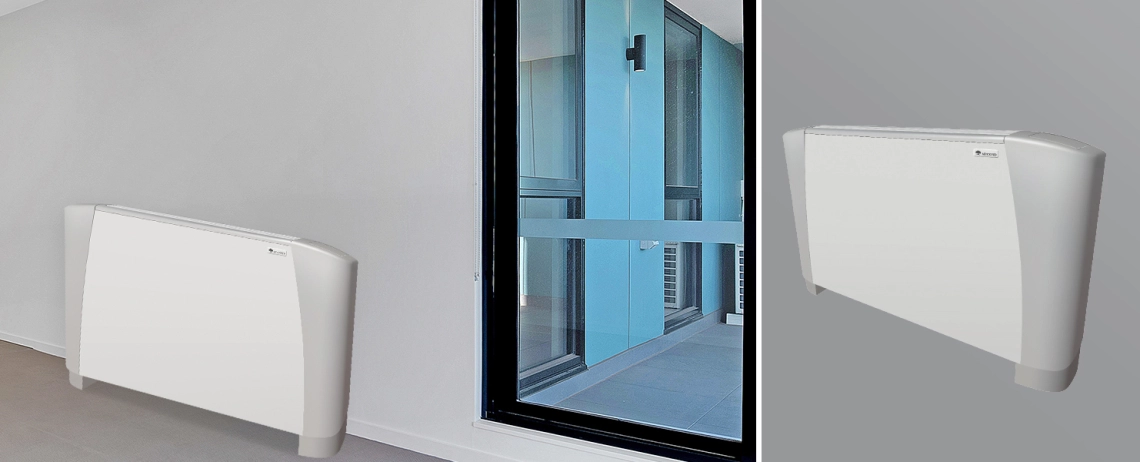

Fan-coilové jednotky řady SEC/F instalované v moderních interiérech.

Klíčové vlastnosti:

Lze volitelně vybavit EC ventilátory
Statický tlak až 50 Pa
Vertikální nebo horizontální provedení
dvoutrubkové nebo čtyřtrubkové provedení
Dálkový nebo integrovaný ovládací panel

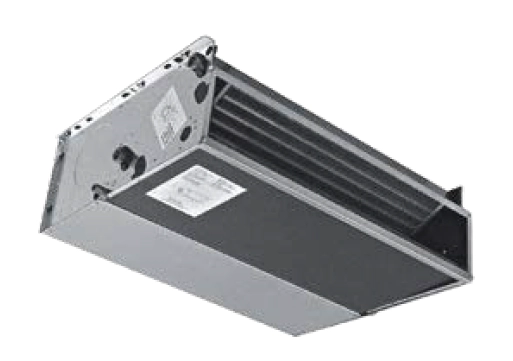

Všestranná ventilátorová jednotka řady SEC/F vystavená v interiéru.

Versatile fan coil units from the SEC/F series for enhanced air quality.

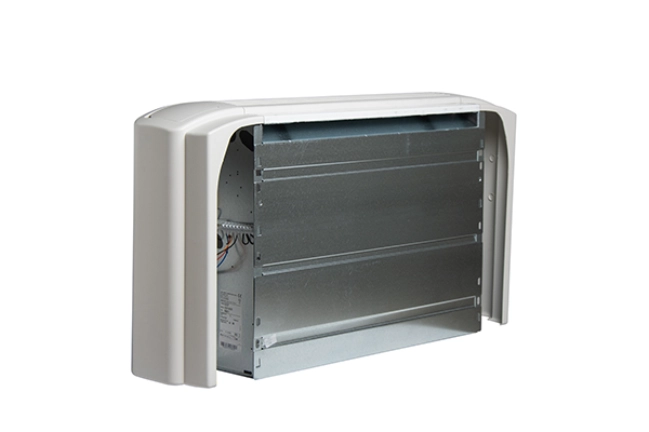

Konstrukční vlastnosti :

Vnitřní rám je vyroben z vysokopevnostní pozinkované oceli. Vnější plášť se skládá z kovových čelních panelů a plastových bočních panelů.
Mřížka pro rozvod vzduchu je vyrobena z plastu.
Vyměnitelný filtr s polypropylenovými jádry a pozinkovaným ocelovým rámem. Snadná výměna díky speciálním plastovým vodítkům.
Odstředivý ventilátor s hliníkovým nebo plastovým oběžným kolem, staticky a dynamicky vyvážený pro co nejtišší chod.

Šestirychlostní jednofázový motor (se třemi z výroby nastavenými rychlostmi), namontovaný na antivibračních podpěrách a vybavený automaticky resetovatelným tepelným spínačem, s krytím IP20, třída izolace B.
Výměníky tepla jsou vyrobeny z měděných trubek s hliníkovými žebry. výměník tepla je standardně připojen na levé straně. Na vyžádání jsou k dispozici jednotky s připojením na pravé straně.
Odvodňovací miska je vyrobena z plastu a izolována polyolefinovou pěnou (třída M1); trubka má průměr 15 mm.

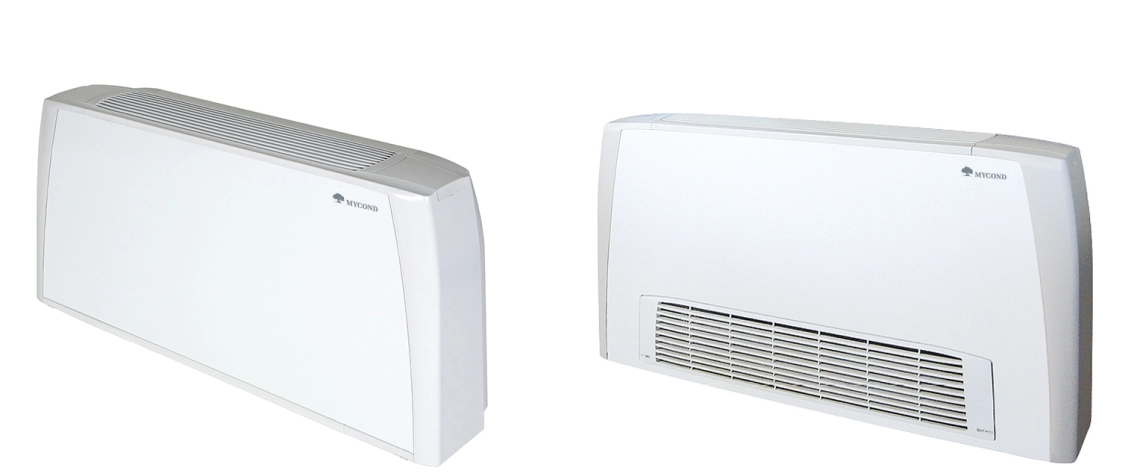

Fancoilová jednotka MyCond SEC/F zajišťující účinnou distribuci vzduchu.

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

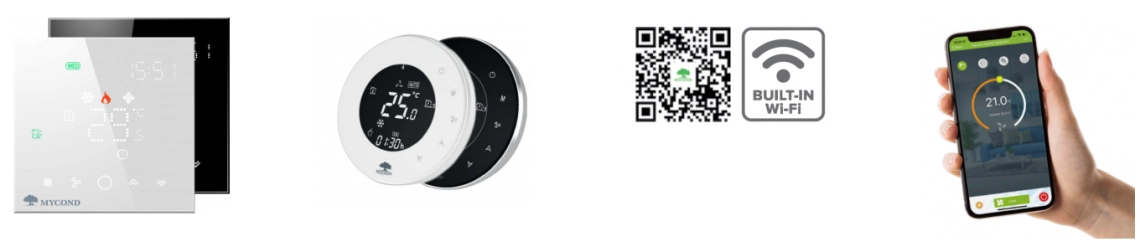

Optimální sada automatizace pro cenově dostupné a jednoduché ovládání pomocí chytrého telefonu

MyCond SEC/F Dívka a její pes vedle ventilátorové jednotky.

dvoutrubkové třířadé fan-coilové jednotky. Technické údaje

Specifikace	Jednotky	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Celkový chladicí výkon	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Citelný chladicí výkon	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Topný výkon	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Tlaková ztráta vody (chlazení)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Tlaková ztráta vody (vytápění)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Spotřeba energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Hladina akustického výkonu	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Hladina akustického tlaku (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikace	Jednotky	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Celkový chladicí výkon	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Citelný chladicí výkon	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Topný výkon	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Tlaková ztráta vody (chlazení)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Tlaková ztráta vody (vytápění)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Spotřeba energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Hladina akustického výkonu	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Hladina akustického tlaku (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikace	Jednotky	SEC/F 7.3						SEC/F 8.3						SEC/F 9,3
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Celkový chladicí výkon	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Citelný chladicí výkon	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Topný výkon	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Tlaková ztráta vody (chlazení)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Tlaková ztráta vody (vytápění)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Spotřeba energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Hladina akustického výkonu	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Hladina akustického tlaku (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

dvoutrubkové čtyřřadé ventilátorové jednotky. Specifikace

Technické údaje	Jednotky	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Celkový chladicí výkon	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Citelný chladicí výkon	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Topný výkon	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Tlaková ztráta vody (chlazení)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Tlaková ztráta vody (vytápění)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Spotřeba energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Hladina akustického výkonu	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Hladina akustického tlaku*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikace	Jednotky	SEC/F 4.4						SEC/F 5.4						SEC/F 6,4
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Celkový chladicí výkon	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Citelný chladicí výkon	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Topný výkon	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Tlaková ztráta vody (chlazení)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Tlaková ztráta vody (vytápění)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Spotřeba energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Hladina akustického výkonu Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Hladina akustického tlaku (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikace	Jednotky	SEC/F 7.4						SEC/F 8.4						SEC/F 9,4
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Průtok vzduchu	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Celkový chladicí výkon	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Citelný chladicí výkon	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Topný výkon	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Tlaková ztráta vody (chlazení)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Tlaková ztráta vody (vytápění)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Spotřeba energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Hladina akustického výkonu Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Hladina akustického tlaku (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Technické údaje se vztahují k následujícím provozním parametrům:
Chlazení: Teplota vstupního vzduchu 27 °C (suchý teploměr), +19 °C (vlhký teploměr). Teplota vstupní/výstupní vody +7/12 °C.
VYTÁPĚNÍ: Teplota vstupního vzduchu +20 °C. Teplota vstupní/výstupní vody +50/45 °C. Nízká - střední - vysoká = standardně dostupné rychlosti.
*Hladina akustického tlaku je o 9 dB(A) nižší než hladina akustického výkonu a vztahuje se k místnosti o objemu 100 m3 a době odrazu zvuku 0,5 s.

Hmotnost jednotek SEC/F CV, CH-CVB

Model	Hmotnost s obalem (kg)									Hmotnost bez obalu (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Hmotnost jednotek SEC/F NC

Model	Hmotnost s obalem (kg)									Hmotnost bez obalu (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

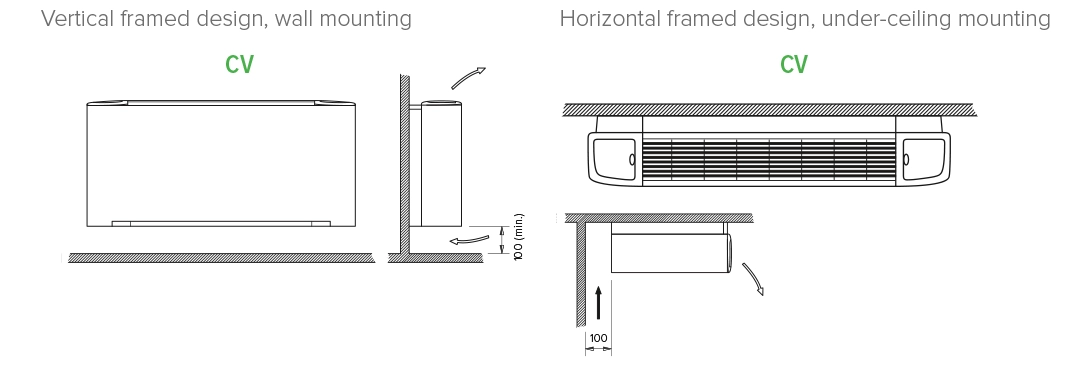

Dostupná provedení :

Instalace univerzální fan-coilové jednotky řady MyCond SEC/F.

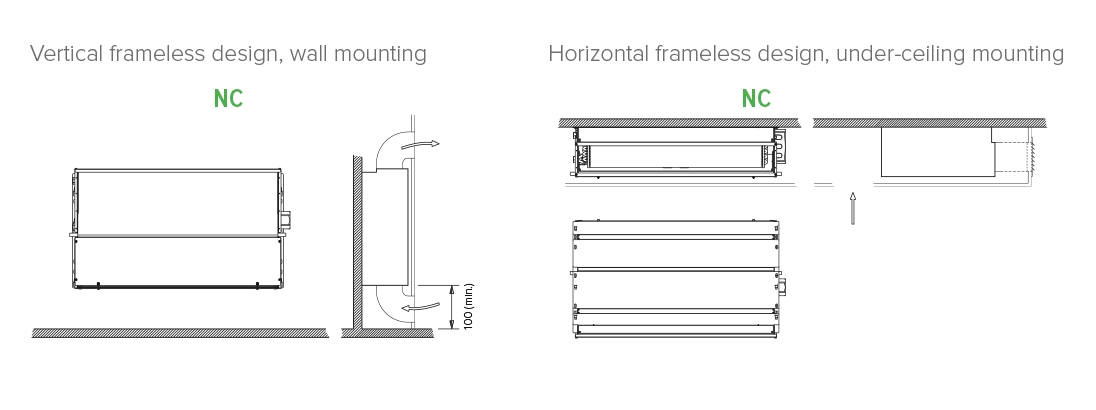

Dostupné vzory :

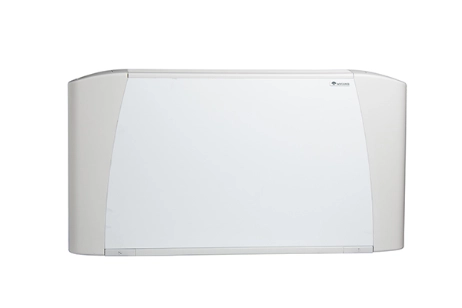

MyCond SEC/F Přehled všestranných fan-coilových jednotek s možností přizpůsobení.

Rozměry

Rozměry jednotek SEC/F CV

MyCond SEC/F Schéma rozměrů fan coilu pro regulaci vytápění a chlazení.

Rozměry

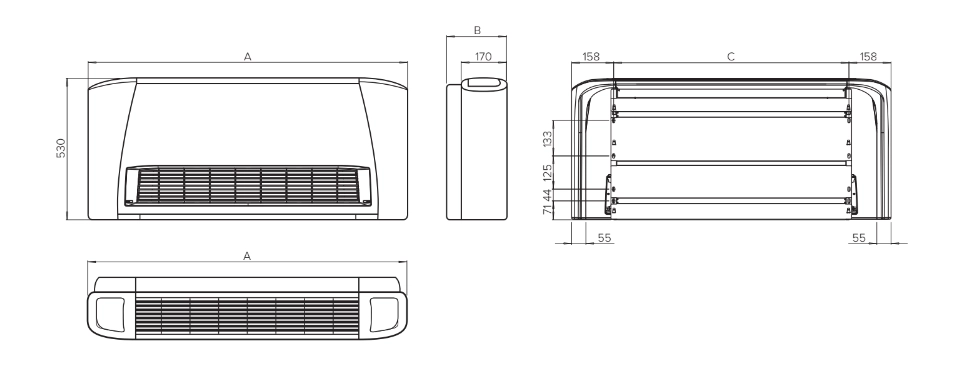

Rozměry jednotek SEC/F CH-CVB

Schéma zobrazující rozměry fan-coilových jednotek řady MyCond SEC/F.

Model	Jednotky	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Rozměry

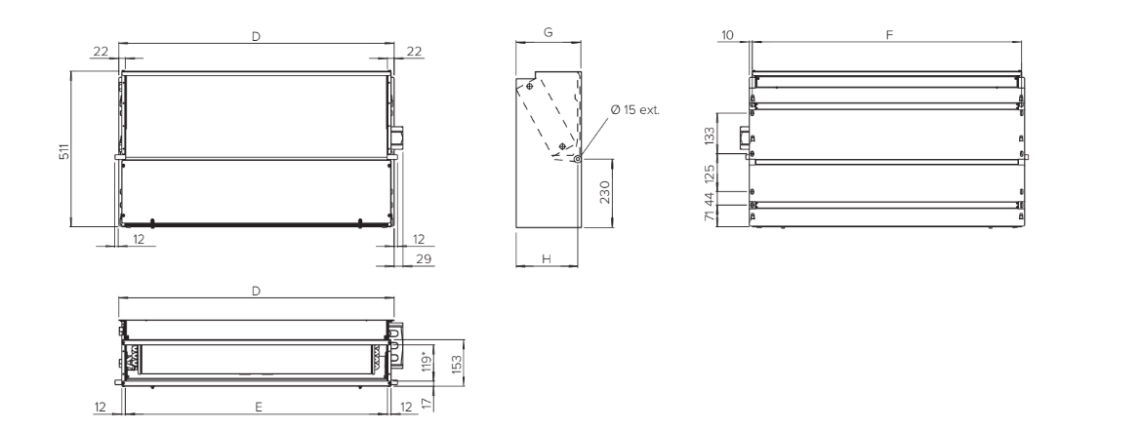

Rozměry jednotek SEC/F NC

Schéma zobrazující rozměry fan-coilové jednotky řady MyCond SEC/F.

Model	Jednotky	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
