Tenký kanál s nízkým ESP

Úzké potrubí je navrženo tak, aby se vešlo do stísněných prostor, takže je vhodné pro instalace v místech, kde není možné použít běžné potrubí

Chladicí výkon: 1.50 ... 7.10 kW

Topný výkon: 1.70 ... 8.00 kW

Chcete si koupit nebo máte dotazy?

Klíčové vlastnosti:

Ideální pro ložnice, hotelové pokoje a tiché prostředí
Extrémně štíhlý: výška pouze 185 mm
Připraveno pro přívod čerstvého vzduchu (předřezaný boční přívod)
Standardní čerpadlo pro odvod kondenzátu
Přestavitelný přívod vzduchu: standardně dole nebo vzadu posunutím panelu
Tichý provoz
Určeno pro volnou montáž bez potrubí nebo s krátkým potrubím. Nastavitelné ESP 0/15/30 Pa pomocí kabelových ovladačů: MWI-R101ABT, MWIR201ABK (pouze verze se stejnosměrným ventilátorem)
Možnost ovládání pomocí IR-dálkového ovladače s použitím dekorativního panelu s IR-přijímačem nebo samostatného IR-přijímače MIR-B101DB
Volitelná UVC-lampa ke sterilizaci vzduchu, který proudí jednotkou
Volitelný estetický dekorativní panel: přívod a odvod (se žaluziemi)
Volitelný stejnosměrný invertorový motor ventilátoru

MyCond Low ESP tenké potrubí pro montáž na strop

Nastavitelný esp super tenký šetří instalační prostor hbitý a pohodlný

Tloušťka trupu pouze 180 mm, snadná instalace do výšky úzkého obytného stropu, hloubka trupu pouze 450 mm, úspora plochy stropu a plná spolupráce s výzdobou interiéru.

Tichý provoz

Vysoce účinný model * Vysoce účinný bezkartáčový stejnosměrný motor, plynulá regulace otáček, lze dosáhnout sedmi přívodů vzduchu, což výrazně snižuje provozní hluk
Prostřednictvím rozumné konstrukce tepelných komponentů vnitřní jednotky a vnitřního vzduchového kanálu, čtyř bloků rychlosti větru, je realizován tichý provoz. Poznámka: K dispozici je také standardní model motoru na střídavý proud

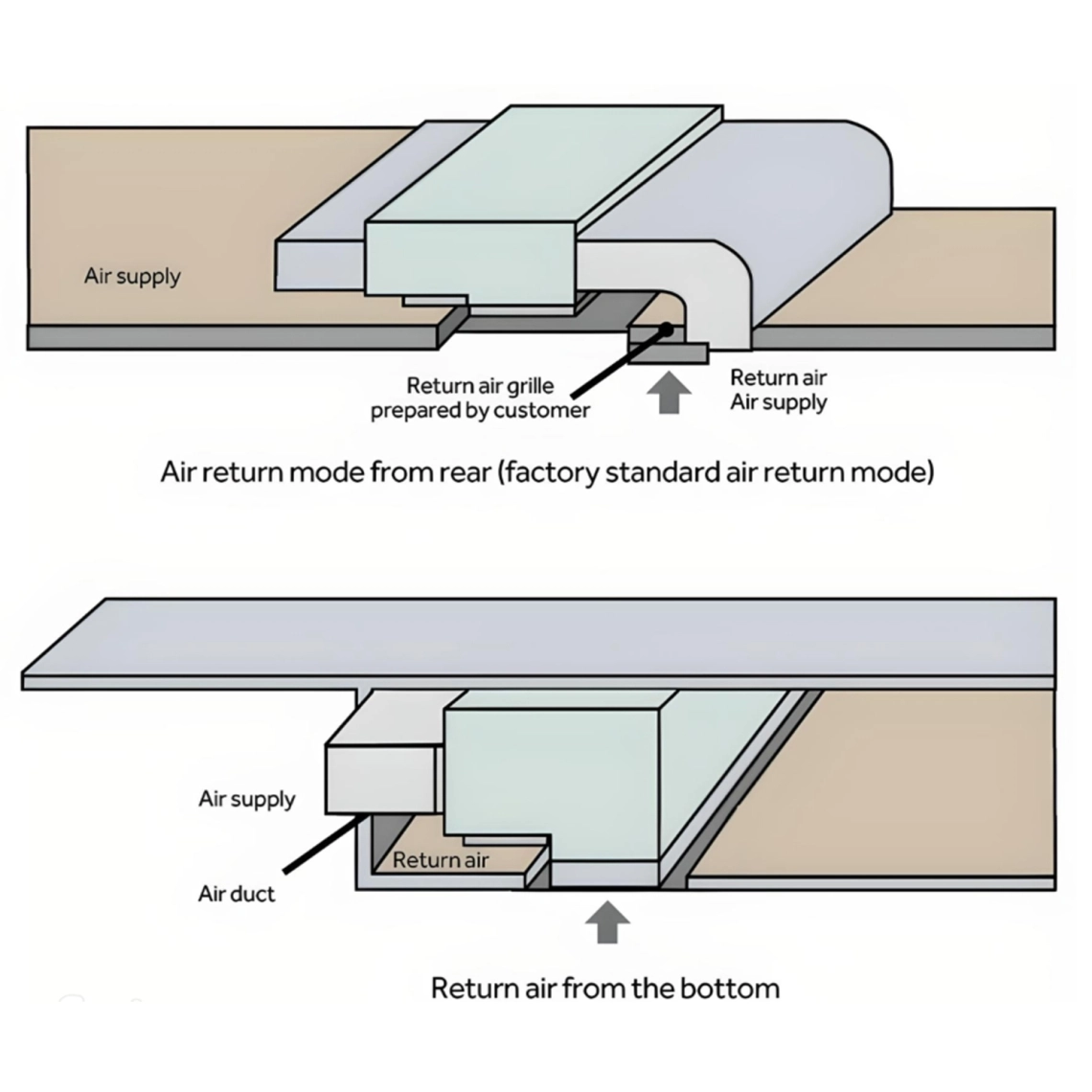

MyCond Low ESP s možností nasávání vzduchu do tenkého kanálu: dole nebo vzadu

Volba režimu zpětného vzduchu podle místních podmínek - uživatelsky přívětivější instalace

Poskytuje dva režimy spodního a zadního zpětného vzduchu, vnitřní instalace je flexibilnější a pohodlnější, uživatelé si mohou zvolit nejlepší instalační schéma podle charakteristik výzdoby interiéru. Poznámka: Pokud je k dispozici dostatek prostoru pro instalaci, doporučuje se použít režim bočního zpětného přívodu, který může účinně snížit hluk při chodu.

Vypouštěcí čerpadlo s vysokým zdvihem

Standardní čerpadlo pro zvedání kondenzátu, standardní výška 700 mm, speciální modely přizpůsobené rozsahu až 1200 mm a vestavěný plovákový spínač, vhodné pro spolupráci s aktuální situací na místě, vypouštění kondenzátu klimatizací.

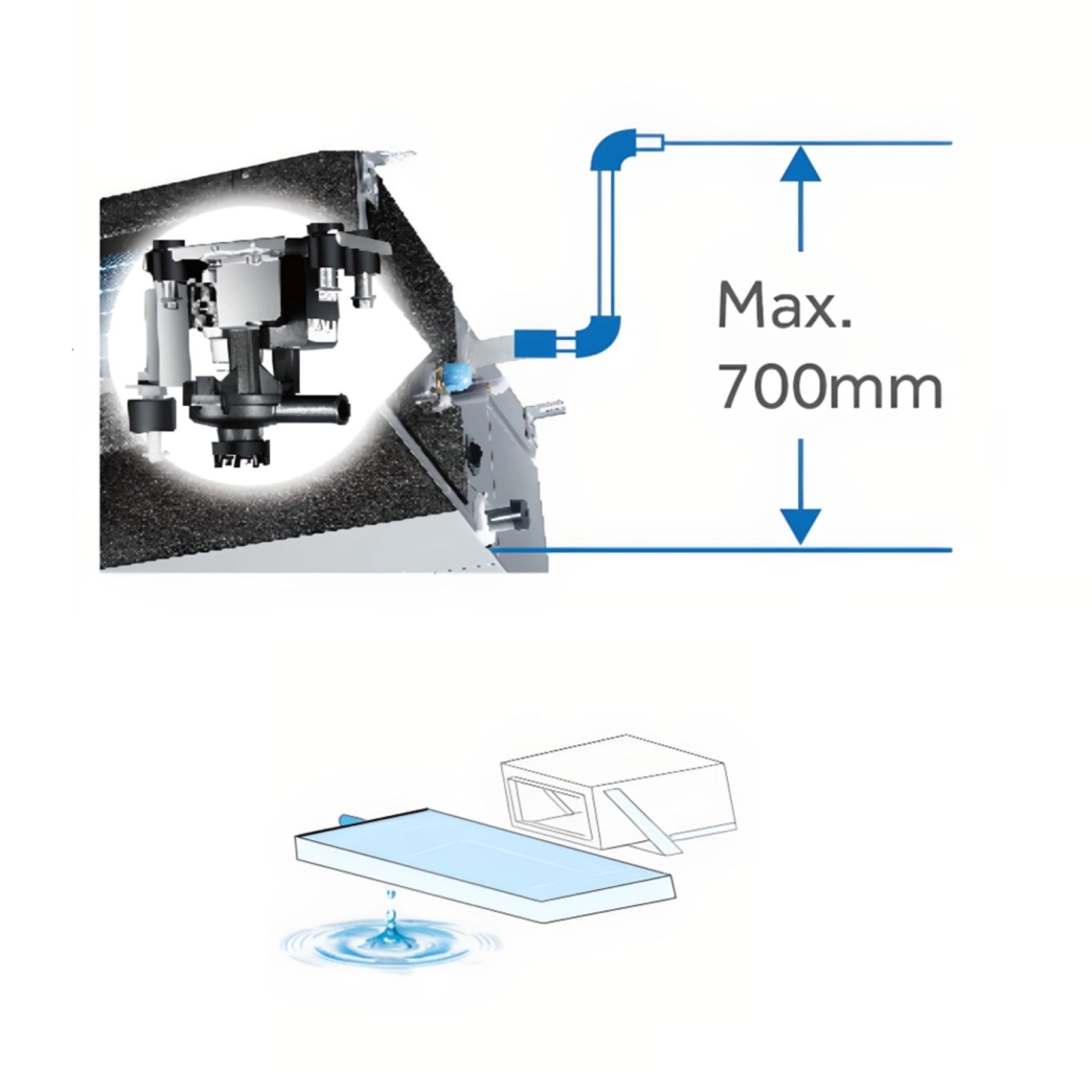

MyCond Low ESP štíhlé kanálové odvodňovací čerpadlo se zdvihem až 700 mm

3D trojrozměrný přívod vzduchu

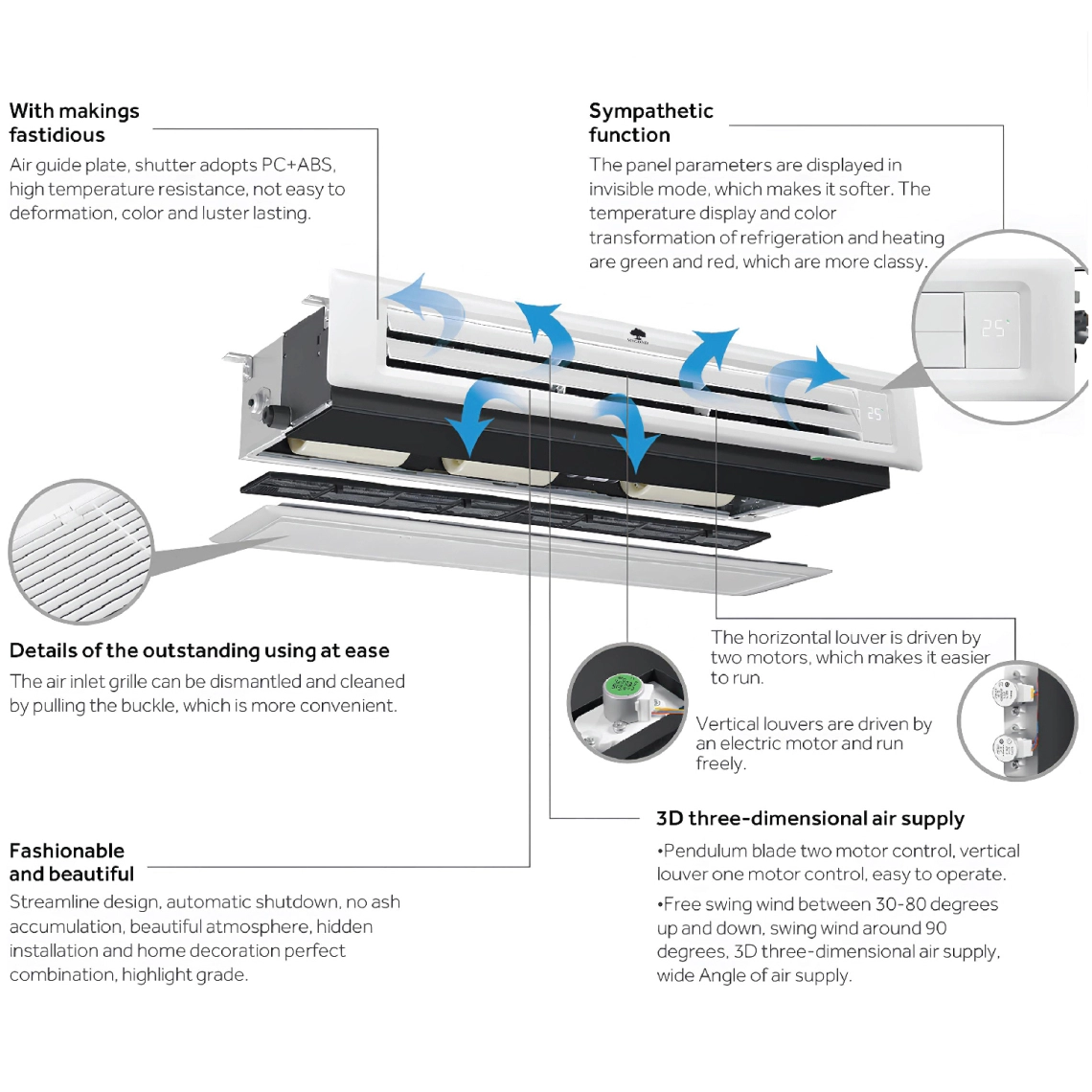

MyCond Low ESP tenké potrubí 3D proudění vzduchu a skrytý displej

Volitelné dekorativní panely pro přívod/odvod vzduchu

Dekorativní panely umožňují harmonicky zakomponovat mřížky přívodu a odvodu vzduchu do interiéru.

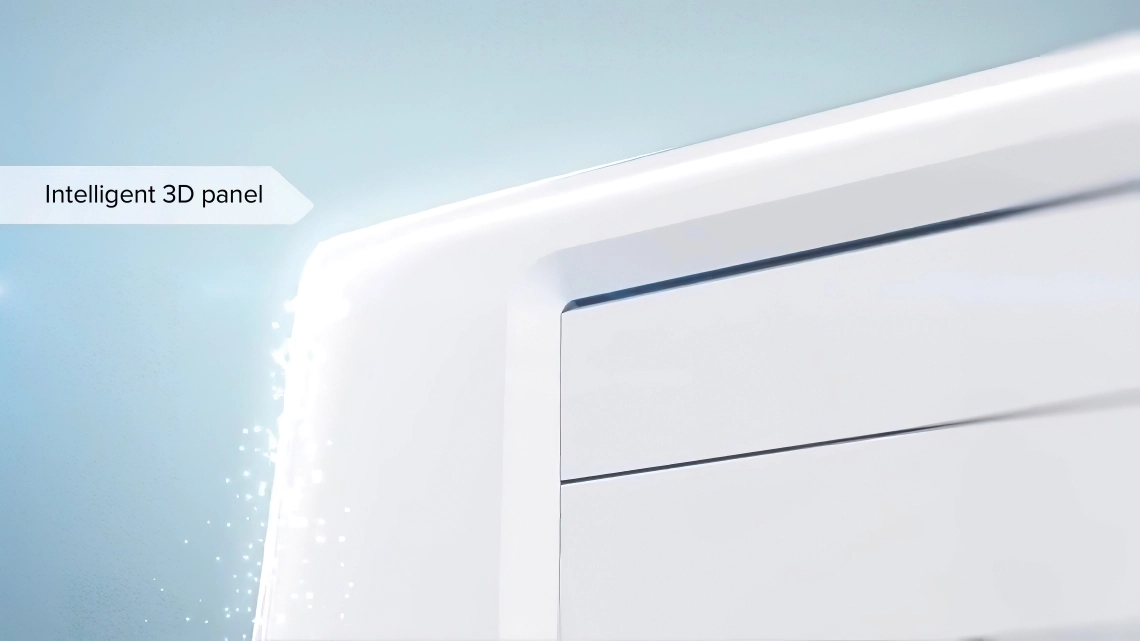

MyCond Low ESP slim duct Unit Inteligentní 3D panel

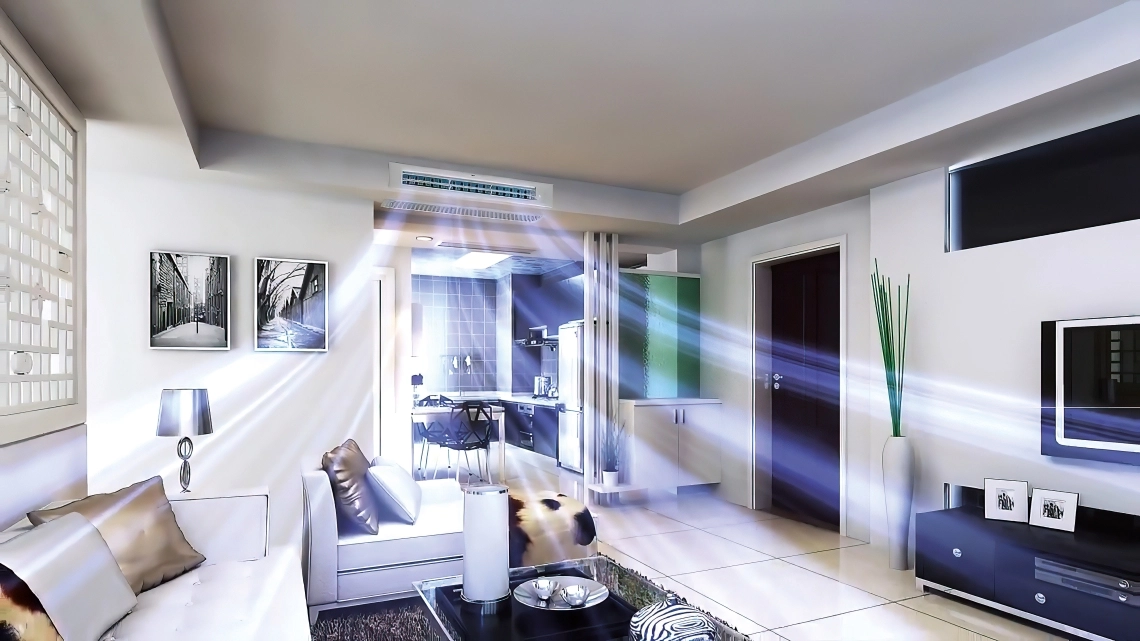

MyCond Low ESP tenké potrubí pro skrytou instalaci v interiéru místnosti

trojrozměrný přívod vzduchu

Přítomnost samostatných ovládacích prvků pro vertikální a horizontální žaluzie umožňuje vytvořit komfortní 3D proudění vzduchu v požadovaném směru.

Super štíhlý design

Výška nízké potrubní jednotky ESP slim je pouhých 185 mm, což je špičková hodnota v oboru a poskytuje nejmenší pokles stropu.

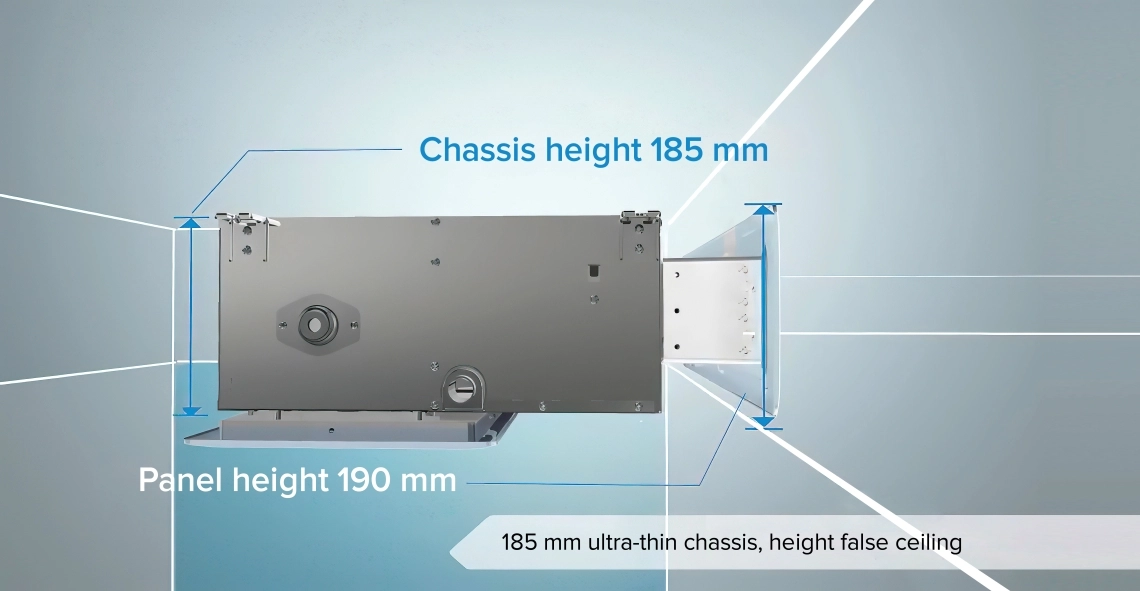

MyCond Low ESP tenké potrubí 185 mm vysoké pouzdro

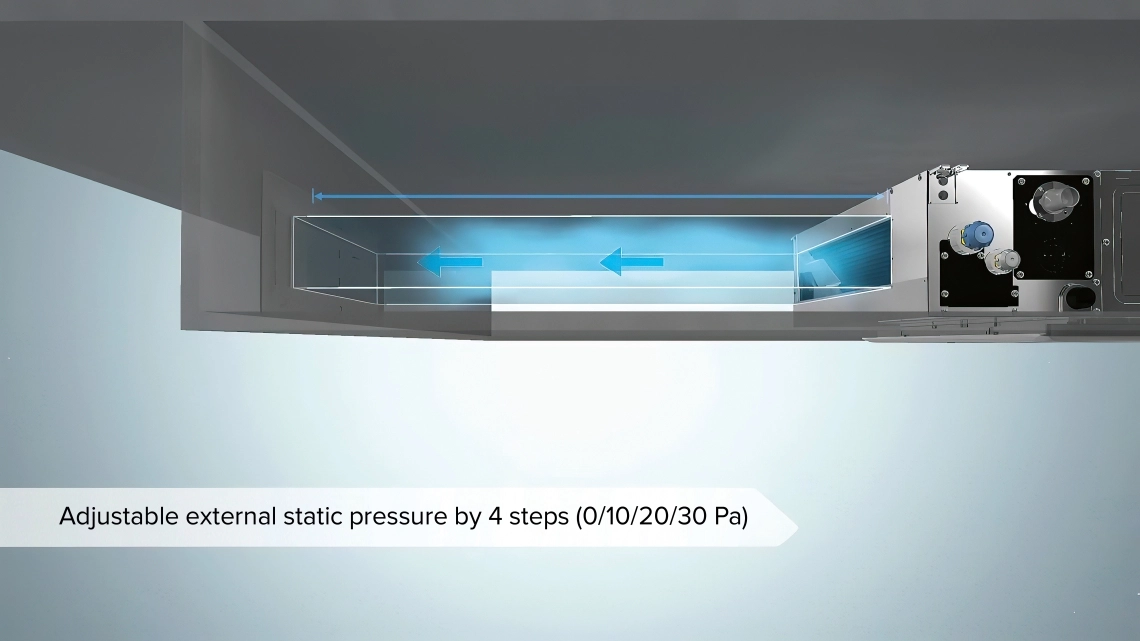

MyCond Low ESP regulace vnějšího statického tlaku v tenkém potrubí 0-30 Pa

Nastavení esp pomocí kabelového ovladače

ESP lze nastavit pomocí kabelových ovladačů MWIR201ABK nebo MWI-R101ABT. Instalatér nemusí kvůli nastavení lézt po žebřících. K dispozici jsou 3 stupně ESP (pouze verze DCfan): 0/15/30 Pa.

Specifikace	Jednotky	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
Kapacita
Chlazení	kW	1,50	2,20	2,80	3,60	4,50	5,60	7,10
Vytápění	kW	1,70	2,50	3,20	4,00	5,00	6,30	8,00
Elektrické parametry
Napájení	Ph/V/Hz	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
Ventilace
Průtok vzduchu (H/M/L)	^m3/h	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
Akustický tlak (H/M/L)	dB(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
Zvukový výkon (H/M/L)	dB(A)	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
Instalace - rozměry
Rozměry jednotky ŠxHxV	mm	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
Rozměry balené jednotky ŠxHxV	mm	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
Čistá hmotnost / hrubá hmotnost	Kg	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø potrubí chladiva na straně kapaliny	mm (palce)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Plynová strana chladicí potrubí	mm (palce)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Statický tlak (standardní / max.)	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
Panel
Model		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
Rozměry ŠxHxV (výstupní panel)	mm	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
Rozměry ŠxHxV (sací panel s filtrem)	mm	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
Rozměry balení ŠxHxV	mm	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
Čistá hmotnost / hrubá hmotnost	Kg	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

Rozměry

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

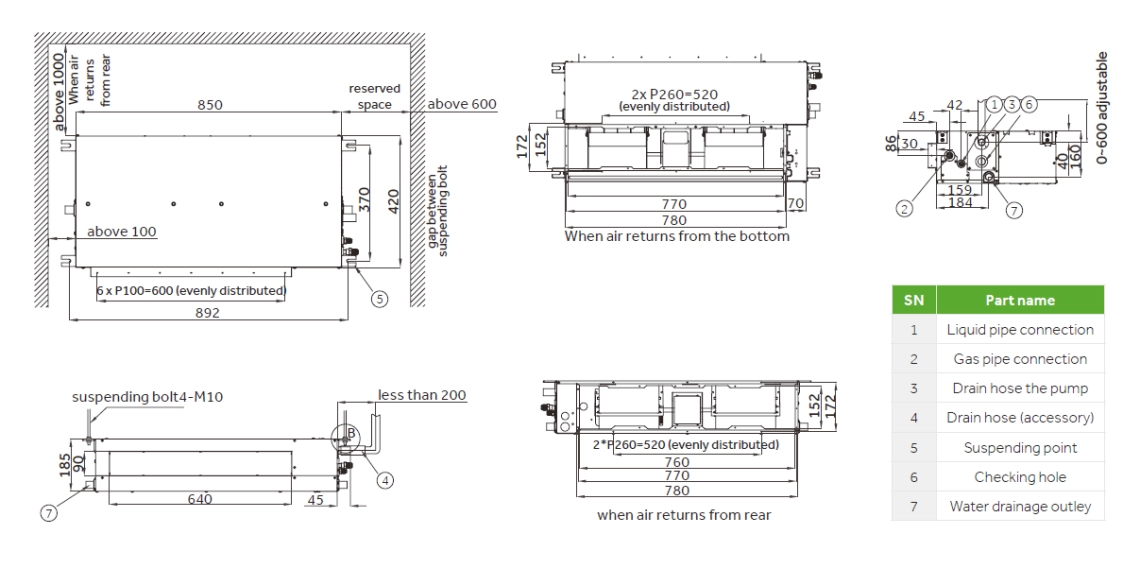

MyCond Low ESP tenké potrubí celkové rozměry - 1

Rozměry

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

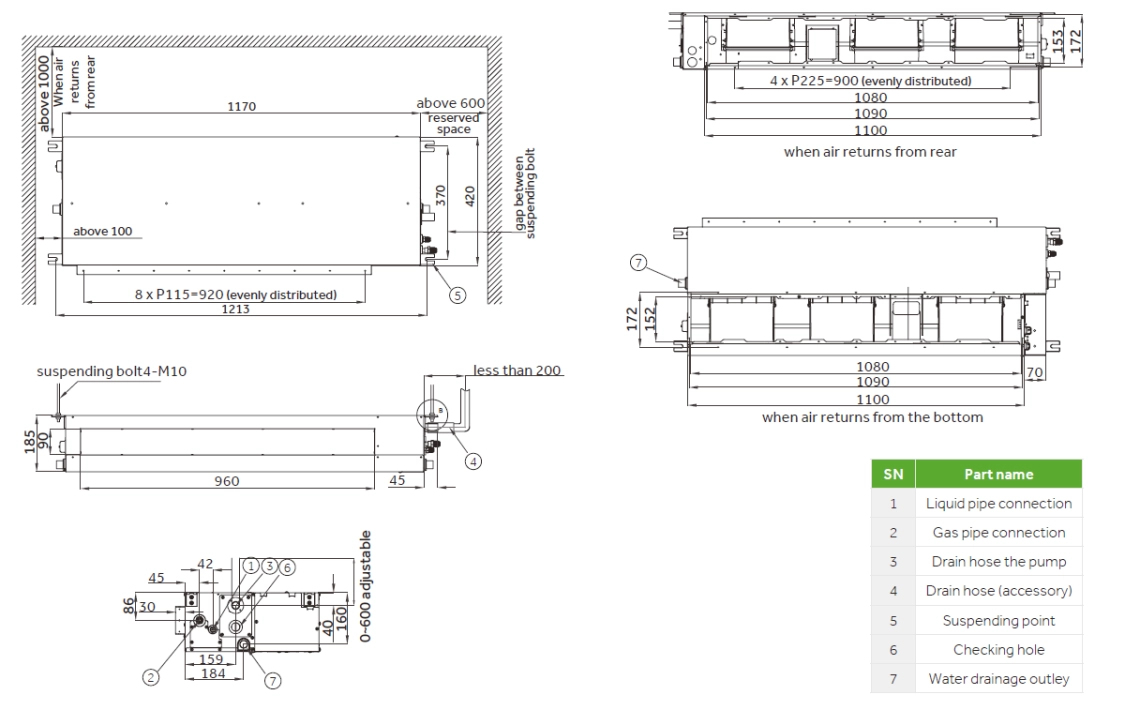

MyCond Low ESP slim duct celkové rozměry - 2
