Střední kanálové ventilátorové jednotky ESP řady MCFC

Klimatizační systém, který funguje jak pro chlazení, tak pro vytápění. Systém vytváří příjemné mikroklima v kancelářích, průmyslových prostorách, obchodních a obytných budovách, hotelech, bankách, administrativních budovách atd.

Chladicí výkon: 1,2 ... 12,6 kW

Topný výkon: 1,8 ... 18,9 kW

Chcete si koupit nebo máte dotazy?

Střední kanálové ventilátorové jednotky ESP řady MCFC

Široká škála kapacit. Fan coil má funkce chlazení, vytápění a větrání. Je určen k udržování komfortních podmínek v obytných, kancelářských, obchodních a jiných prostorách.

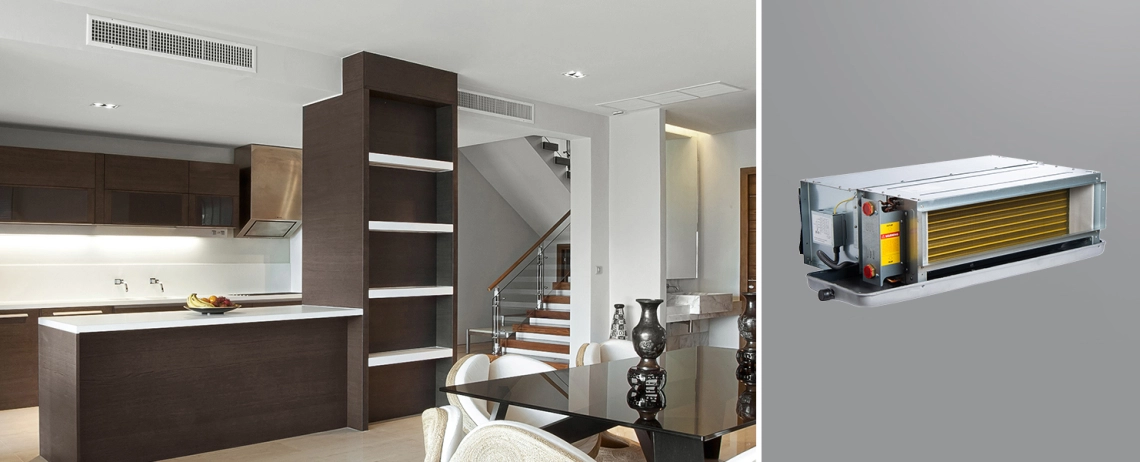

MyCond MCFC Střední kanálová ventilátorová jednotka ESP zvyšující účinnost cirkulace vzduchu.

Vlastnosti a výhody:

Optimalizovaný výměník tepla se zvětšenou teplosměnnou plochou zajišťuje vysokou účinnost fan-coilu.
Radiální ventilátor s kovovými lopatkami a pozinkovaným ocelovým pláštěm zajišťuje vysokou spolehlivost a požární odolnost.
dvoutrubkový fan-coil s třířadým výměníkem tepla.

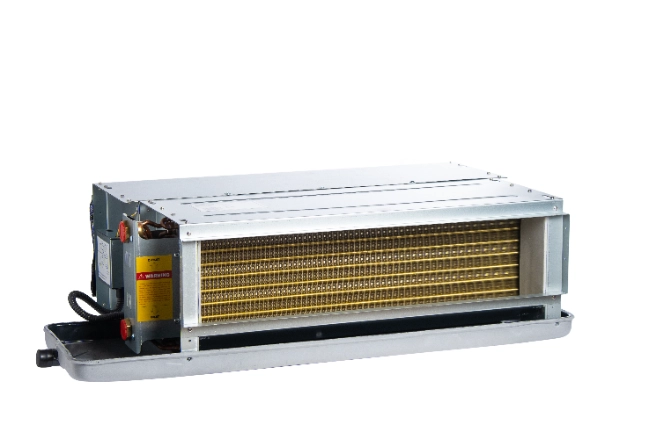

MyCond MCFC Střední kanálová ventilátorová jednotka ESP pro účinnou regulaci klimatu.

MyCond MCFC Moderní fan-coilová jednotka pro efektivní řízení vzduchu.

Možnost volby typu motoru na střídavý nebo stejnosměrný proud.
Levé připojení potrubí.
Vypouštěcí miska se sklonem zajišťuje bezpečný a úplný odvod kondenzátu z jeho nejnižšího místa.
Statický tlak až 50 Pa.
Nízká spotřeba energie.
Nízká hladina hluku.
Řízení ModBus (na přání).
Ovládání pomocí Wi-Fi (jako volitelné příslušenství).
Termostat se kupuje samostatně

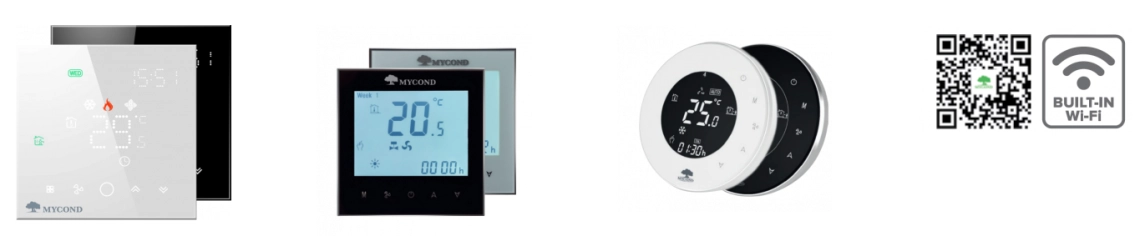

MyCond MCFC Medium ESP duct fan coil units s podrobnými specifikacemi.

Optimální sada automatizace pro cenově dostupné a jednoduché ovládání pomocí chytrého telefonu

MyCond MCFC Moderní hotelový pokoj s energeticky účinnou středně velkou ventilátorovou jednotkou ESP.

Technické údaje		Jednotky	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Průtok vzduchu, vysoký / střední / nízký.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Chladicí výkon, vysoký / střední / nízký.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Topný výkon, vysoký / střední / nízký.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Vnější statický tlak		Pa.	50	50	50	50	50
Úroveň hluku		dB(A)	42	44	46	47	49
Spotřeba vody		^m3/h	0,39	0,55	0,7	0,82	0,91
Pokles tlaku vody		kPa	12	16	20	23	26
	Počet ventilátorů		1	2	2	2	2
Motor ventilátoru	Počet motorů		1	1	1	1	1
	Nízká rychlost	W	49	66	84	100	118
Maximální pracovní tlak		MPa	1,6	1,6	1,6	1,6	1,6
Přívodní/výstupní vodovodní potrubí		mm	Rc3/4" (DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Odvodňovací potrubí		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Čistá hmotnost		kg	17	19	20	22	25

Specifikace		Jednotky	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Průtok vzduchu, vysoký / střední / nízký.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Chladicí výkon, vysoký / střední / nízký.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Topný výkon, vysoký / střední / nízký.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Vnější statický tlak		Pa.	50	50	50	50
Úroveň hluku		dB(A)	50	52	54	56
Spotřeba vody		^m3/h	1,34	1,59	1,8	2,07
Pokles tlaku vody		kPa	40	40	40	50
	Počet ventilátorů		3	4	4	4
Motor ventilátoru	Počet motorů		1	1	1	1
	Nízká rychlost	W	174	210	250	300
Maximální pracovní tlak		MPa	1,6	1,6	1,6	1,6
Vstupní / výstupní vodovodní potrubí		mm	Rc3/4" (DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Трубка для конденсату		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Čistá hmotnost		kg	31	37	42	44

Pozn.
1. Chladicí výkon byl testován za následujících podmínek: teplota vstupního vzduchu 27 °C suchého teploměru / 19,5 °C mokrého teploměru
teplotu vody na vstupu/výstupu 7 °C / 12 °C.
2. Tepelný výkon byl testován za následujících podmínek: teplota vstupního vzduchu 21 °C suchého teploměru; vstupní
teplota vody 60/50 °C.
3. Hladina hluku byla testována v místnosti zcela bez ozvěny.
4. Tyto výkony a průtoky jsou uvedeny při statickém tlaku 30 Pa.

Způsoby instalace

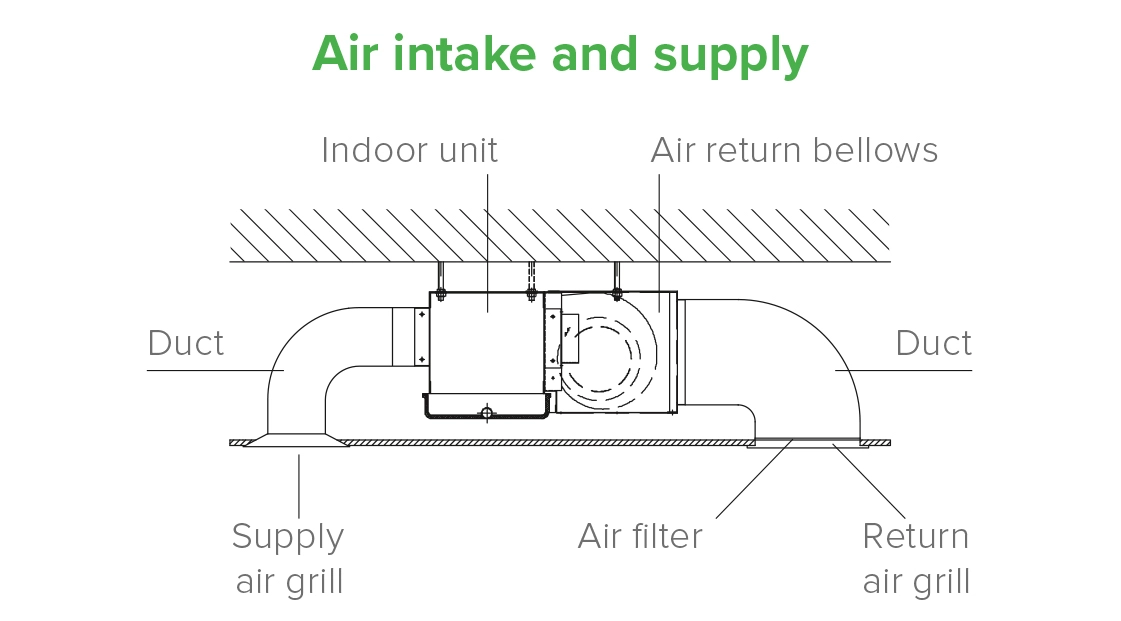

MyCond MCFC Schéma zobrazující způsoby instalace kanálových ventilátorových jednotek.

Rozměry

MyCond MCFC Diagram středního ventilátoru ESP Rozměry a specifikace.

Model	Jednotky	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630	1830
B	mm	480	610	715	800	930	1230	1380	1600	1800
C	mm	693	823	928	1013	1143	1443	1593	1813	2013

Rozměry

Modely pro horizontální instalaci se zadní komorou sání vzduchu

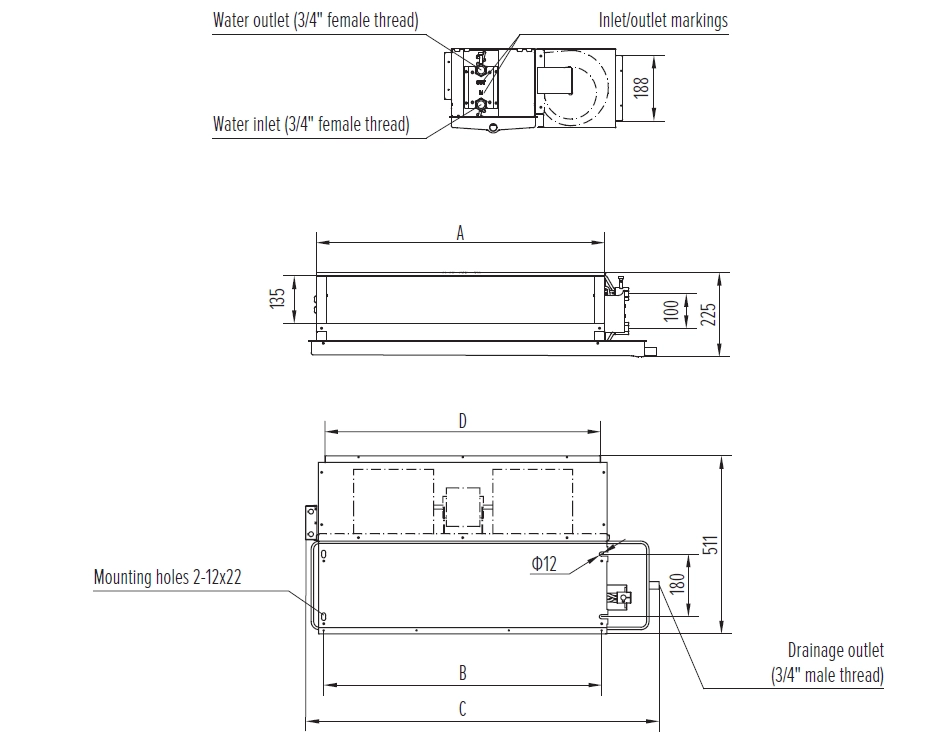

Schéma zobrazující rozměry středních kanálových ventilátorových jednotek ESP řady MyCond MCFC.

Model	Jednotky	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630	1830
B	mm	480	610	715	800	930	1230	1380	1600	1800
C	mm	693	823	928	1013	1143	1443	1593	1813	2013
D	mm	420	540	680	740	860	1060	1320	1520	1660
