Střední kanálové ventilátorové jednotky ESP řady HPL

Tyto středotlaké potrubní ventilátorové jednotky jsou určeny pro přívod vzduchu dlouhým potrubím a umožňují horizontální i vertikální instalaci. Jednotky jsou vhodné pro obytné domy, kanceláře, vzdělávací a nákupní centra

Chladicí výkon: 2,93 ... 11,29 kW

Topný výkon: 3,31 ... 13,13 kW

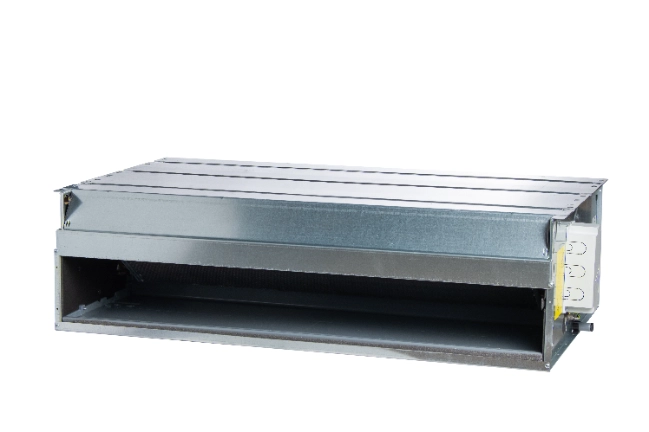

Střední kanálové ventilátorové jednotky ESP řady HPL

Ventilátor má 7 standardních velikostí s různými průtoky vzduchu (od 340 do 2100^m3/h), z nichž každá je vybavena 3 nebo 4řadou spirálou a s možností přidání 1 nebo 2řadé spirály pro 4trubkové systémy. Jedná se o nejucelenější řadu, která je ideální pro všechny požadavky na klimatizaci.

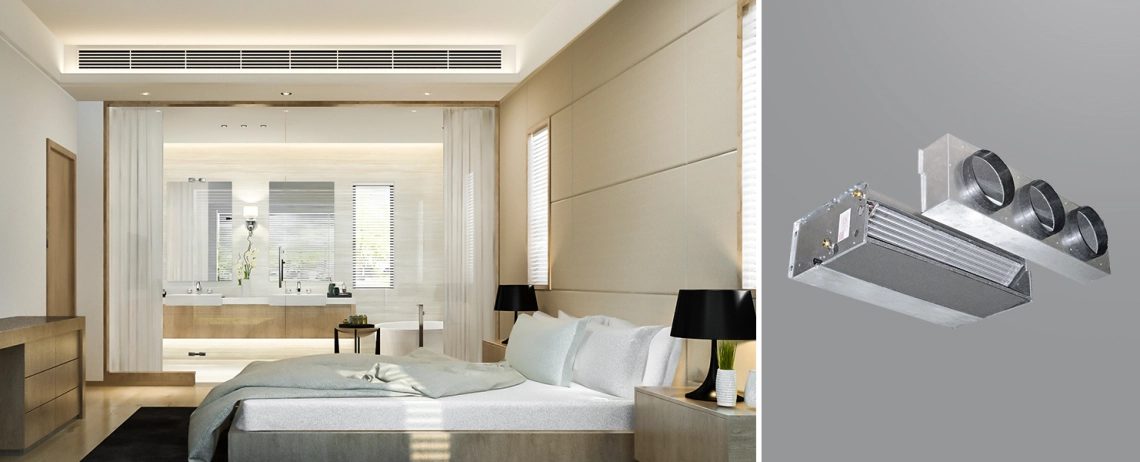

hotel room

Klíčové vlastnosti :

Vysoká úroveň komfortu
Široký provozní rozsah
Statický tlak až 80 Pa
Pozinkovaný ocelový plášť
Vysoce účinný měděný výměník tepla
Staticky a dynamicky vyvážený ventilátor pro extrémně tichý provoz
Instalace v horizontální i vertikální poloze

Výhody :

Plášť je vyroben z 1mm pozinkované oceli a izolován 3mm polyolefinovou pěnou (třída M1).
Ventilátory mají hliníkové nebo plastové lopatky.
Pětistupňový motor je namontován na antivibračních podložkách. Konstrukce je vybavena vnitřní tepelnou ochranou s automatickým resetem (stupeň krytí IP 20, třída B).
Výměník tepla není vhodný pro použití v korozivním prostředí, kde může být vystaven korozi. Přípojky jsou na levé straně při pohledu od výstupu vzduchu z jednotky.
Zásobník kondenzátu je vyroben z plastu. Konstrukce ve tvaru písmene L umožňuje instalaci fan-coilové jednotky ve vodorovné nebo svislé poloze.
Filtr je vyroben z polypropylenového vlákna napnutého na pozinkovaném ocelovém rámu. Rám je instalován do speciálních vodicích lišt pro snadné vyjmutí a instalaci filtru při údržbě.

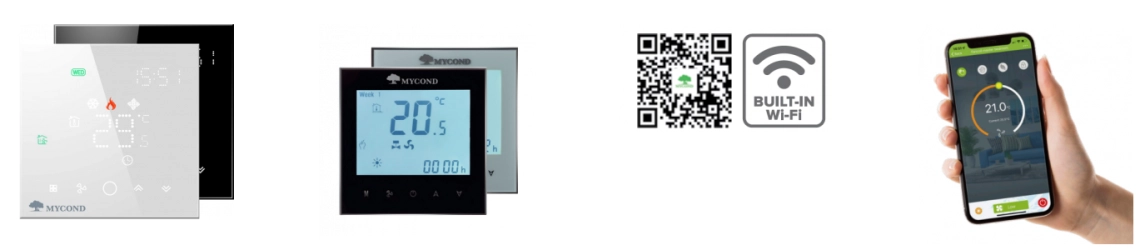

Optimální sada automatizace pro cenově dostupné a jednoduché ovládání pomocí chytrého telefonu

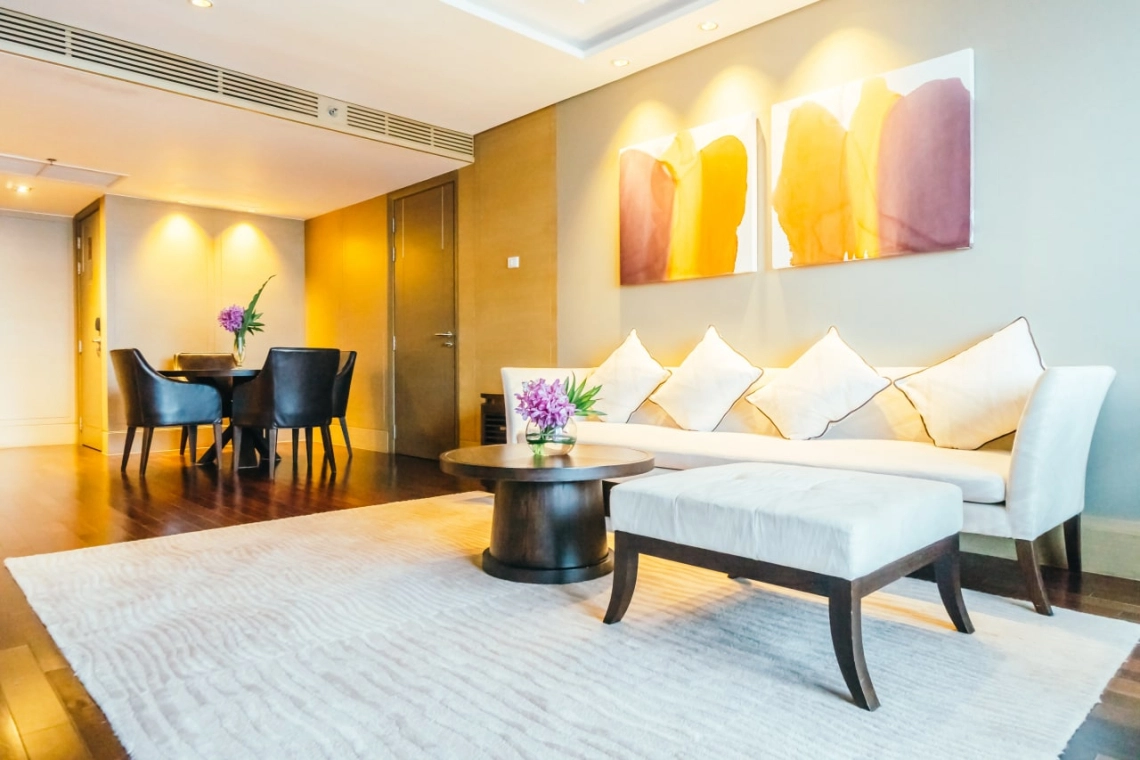

living room

třířadé fan-coilové jednotky, dvoutrubkové modely. Technické údaje

Technické údaje	Jednotky	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Průtok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladicí kapacita	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Topný výkon	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Příkon motoru	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupní/výstupní vodovodní potrubí		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubí kondenzátu	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

čtyřřadé fan-coily, dvoutrubkové modely. Specifikace

Technické údaje	Jednotky	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Průtok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladicí kapacita	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Topný výkon	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Příkon motoru	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupní/výstupní vodovodní potrubí		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubí kondenzátu	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

jednotka 3+1-řadého ventilátoru, 4-trubkové modely.Specifikace

Technické údaje	Jednotky	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Průtok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladicí kapacita	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Topný výkon	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Příkon motoru	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupní/výstupní vodovodní potrubí		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubí kondenzátu	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Charakteristiky jsou uvedeny pro následující provozní parametry:
Statický tlak: 0Pa
CHLAZENÍ: teplota vstupního vzduchu +27 °C suchá teplota, +19 °C vlhkost. term. Teplota vstupní/výstupní vody. +7/12 °C.
VYTÁPĚNÍ: teplota vzduchu na vstupu je +20 °C. Teplota vody na vstupu/výstupu. +50/45 °C.
Vytápění 4trubkový systém: teplota vzduchu na vstupu +20 °C. Teplota vody na vstupu/výstupu. +65/55 °C.

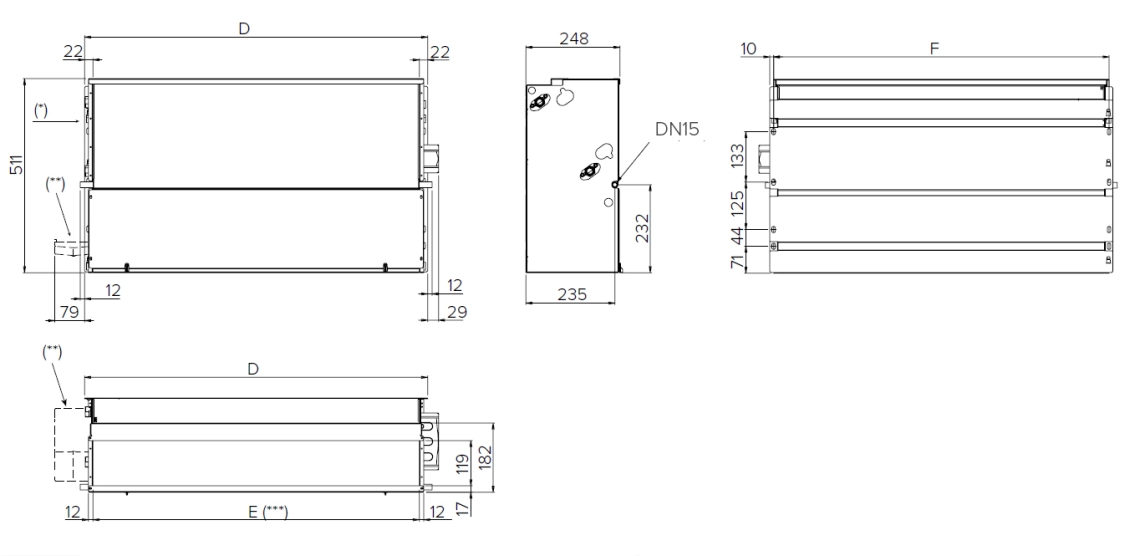

Vertikální instalace

Poznámka:
(*) - Připojení cívky vlevo
(**) - Přídavná vanička na kondenzát (volitelně)
(***) - Rozměry nasávacího rámu: E x 119 mm
(****) - Vnější průměr

scheme

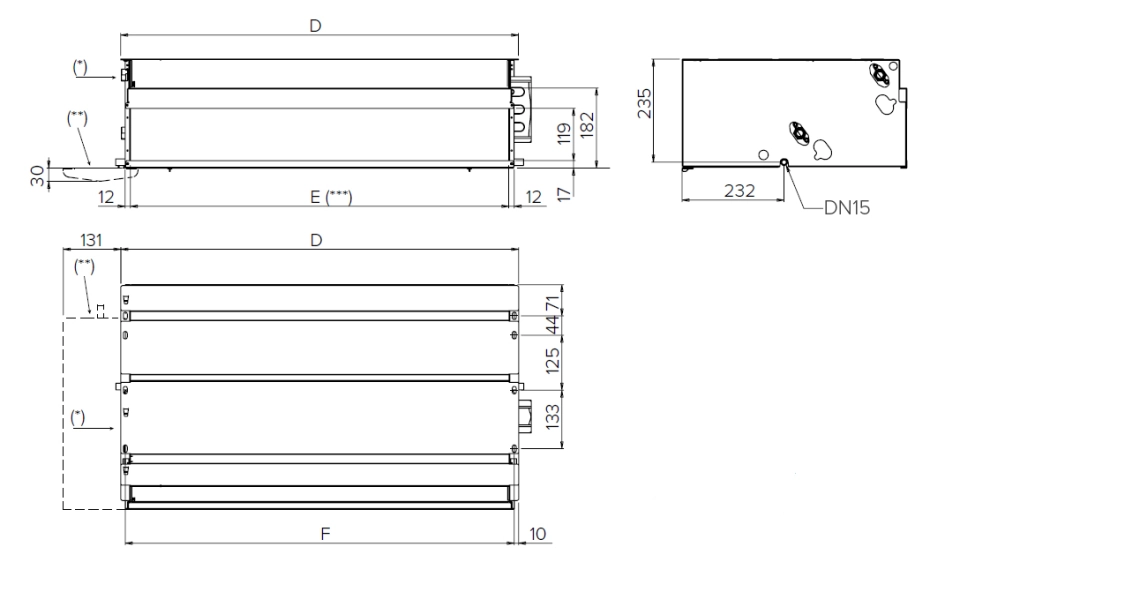

Vodorovná instalace

Pozn:
(*) - Připojení cívky vlevo
(**) - Přídavný zásobník kondenzátu (volitelně)
(***) - Rozměry sacího rámu: E x 119 mm
(****) - Vnější průměr

Model	Jednotky	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

scheme_2

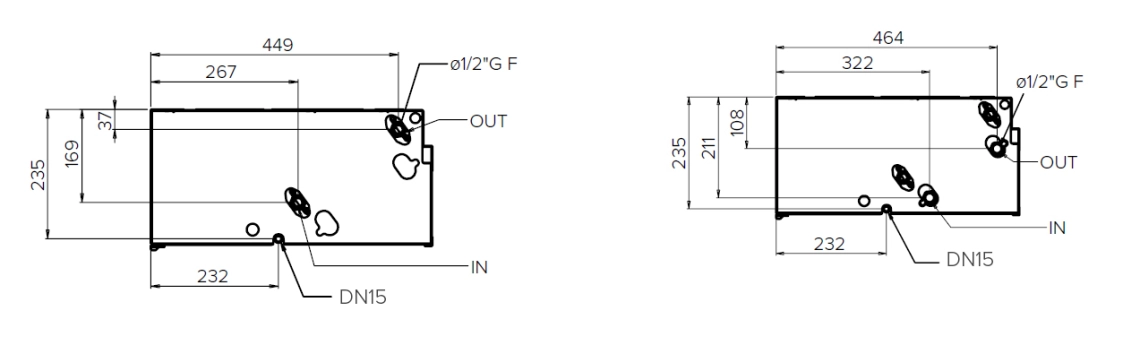

Připojení cívek

3 nebo 4řadé spirály / přídavná topná spirála (1 nebo 2 řady)

Model	Jednotky	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 řady	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 řádky	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 řádky	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

scheme_3
