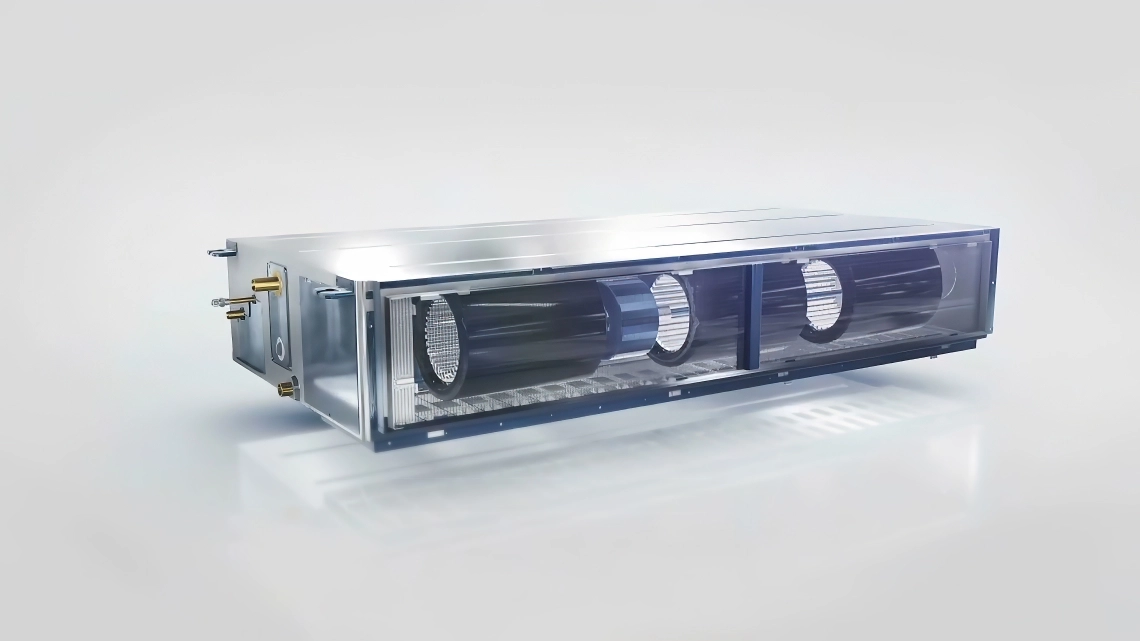

Střední kanál ESP

Flexibilní přizpůsobení různým situacím při instalaci

Vestavěný modul vyzařující UV-C paprsky provádí účinnou a
efektivní sterilizaci vzduchu jak na povrchu cívky jednotky, tak na procházejícím vzduchu
. Výkonnost tohoto modulu byla certifikována
nezávislou laboratoří Texcell.

Klíčové vlastnosti:

Vestavěný modul vyzařující UV-C paprsky provádí účinnou a efektivní sterilizaci vzduchu jak na povrchu cívky jednotky, tak na vzduchu, který prochází skrz.
Výkon tohoto modulu byl certifikován nezávislou laboratoří Texcell.

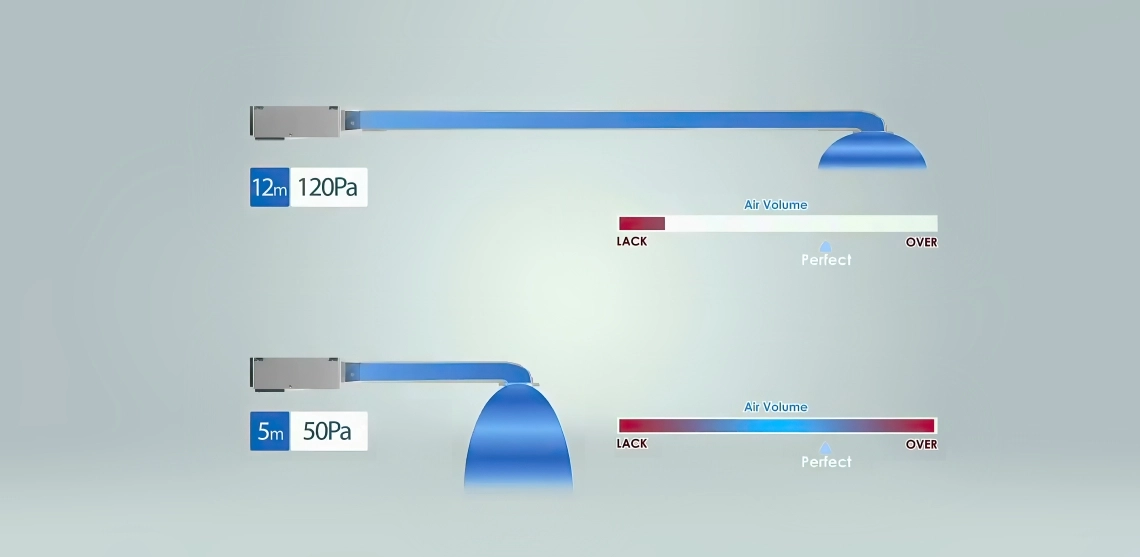

Statický tlak volitelný, vyhovuje různým potřebám

Podle požadavků uživatelů lze statický tlak nastavit pomocí drátového ovladače namísto tradičního způsobu výměny červených a bílých svorek. Maximální statický tlak celé řady může dosáhnout 100 Pa.

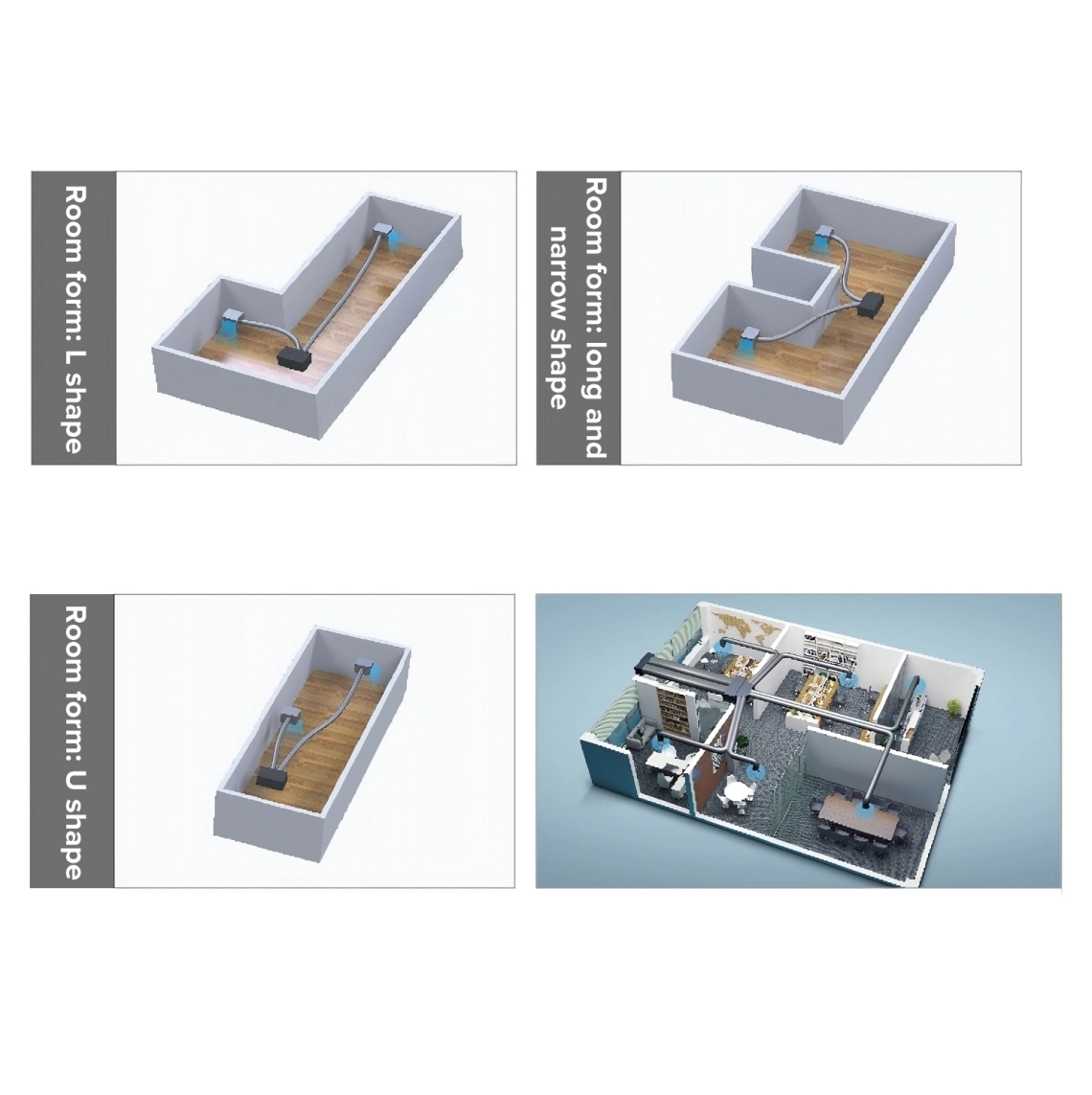

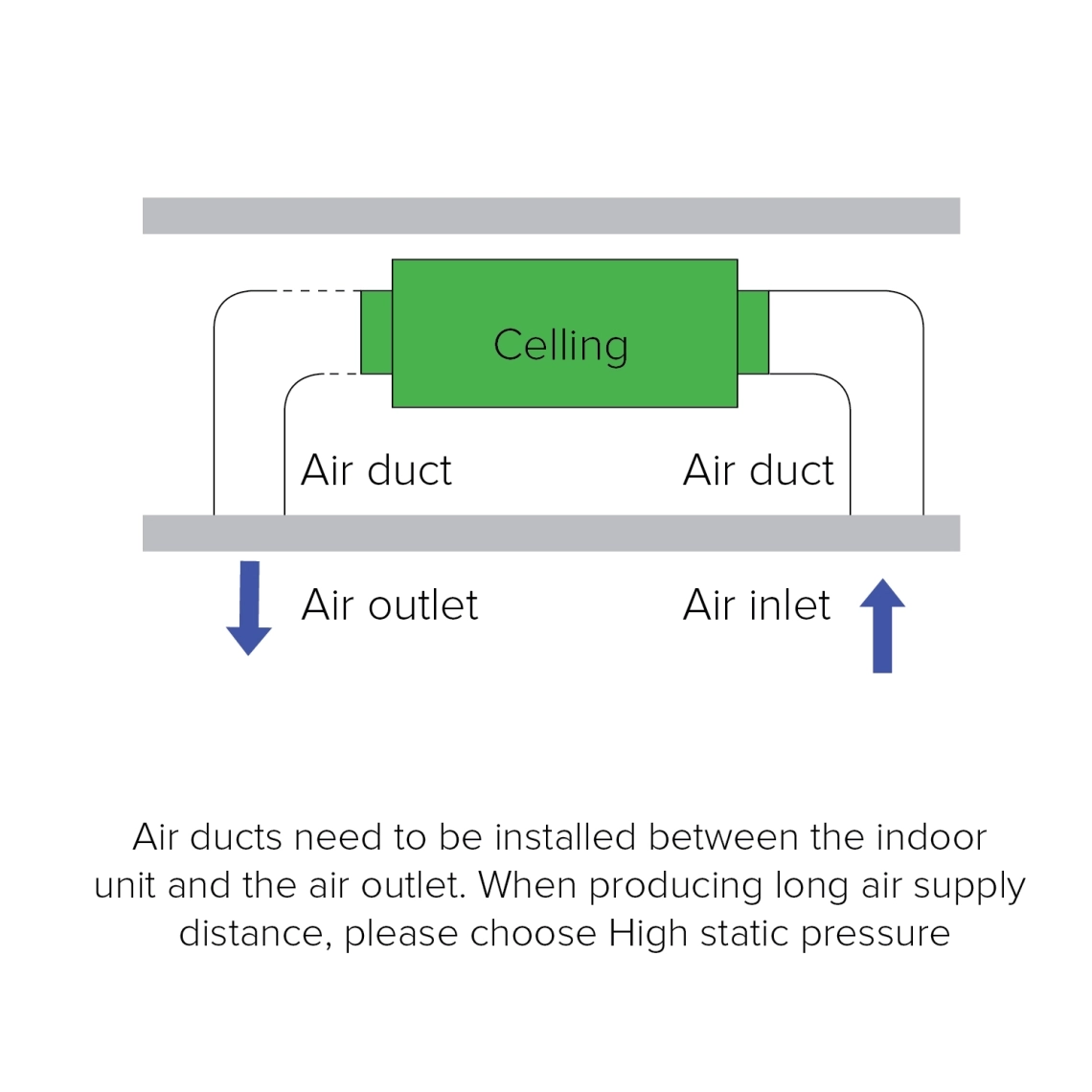

Připojení vzduchového kanálu více prostoru pro sdílení

Jednotka může připojit více místností prostřednictvím vzduchového potrubí a může být flexibilně uspořádána podle různých typů domů, jedna klimatizace, sdílení více místností.

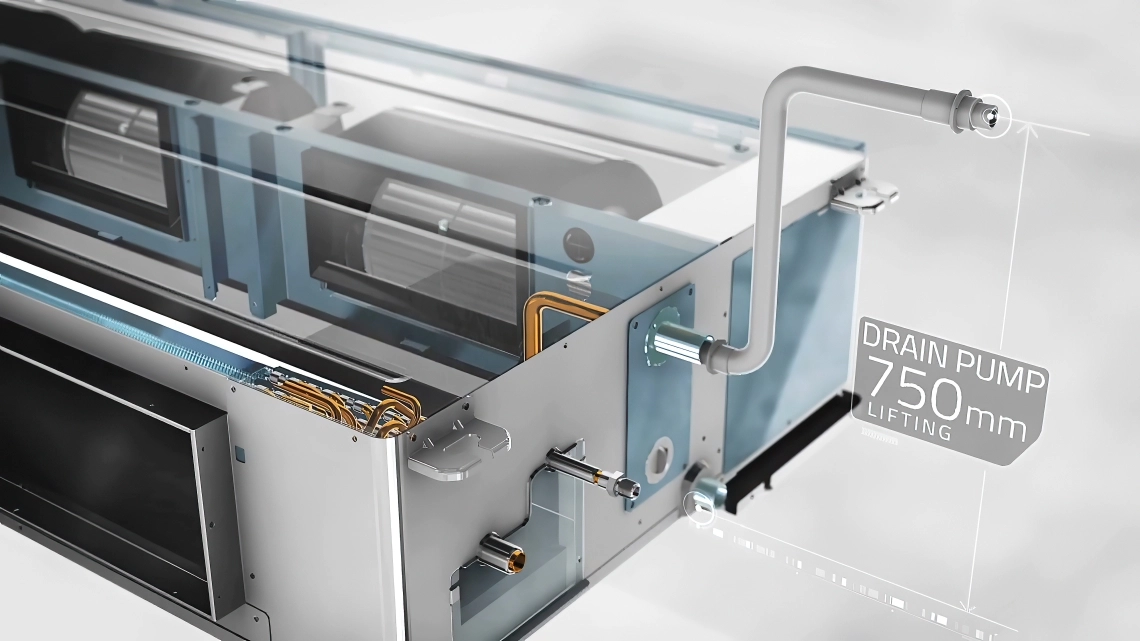

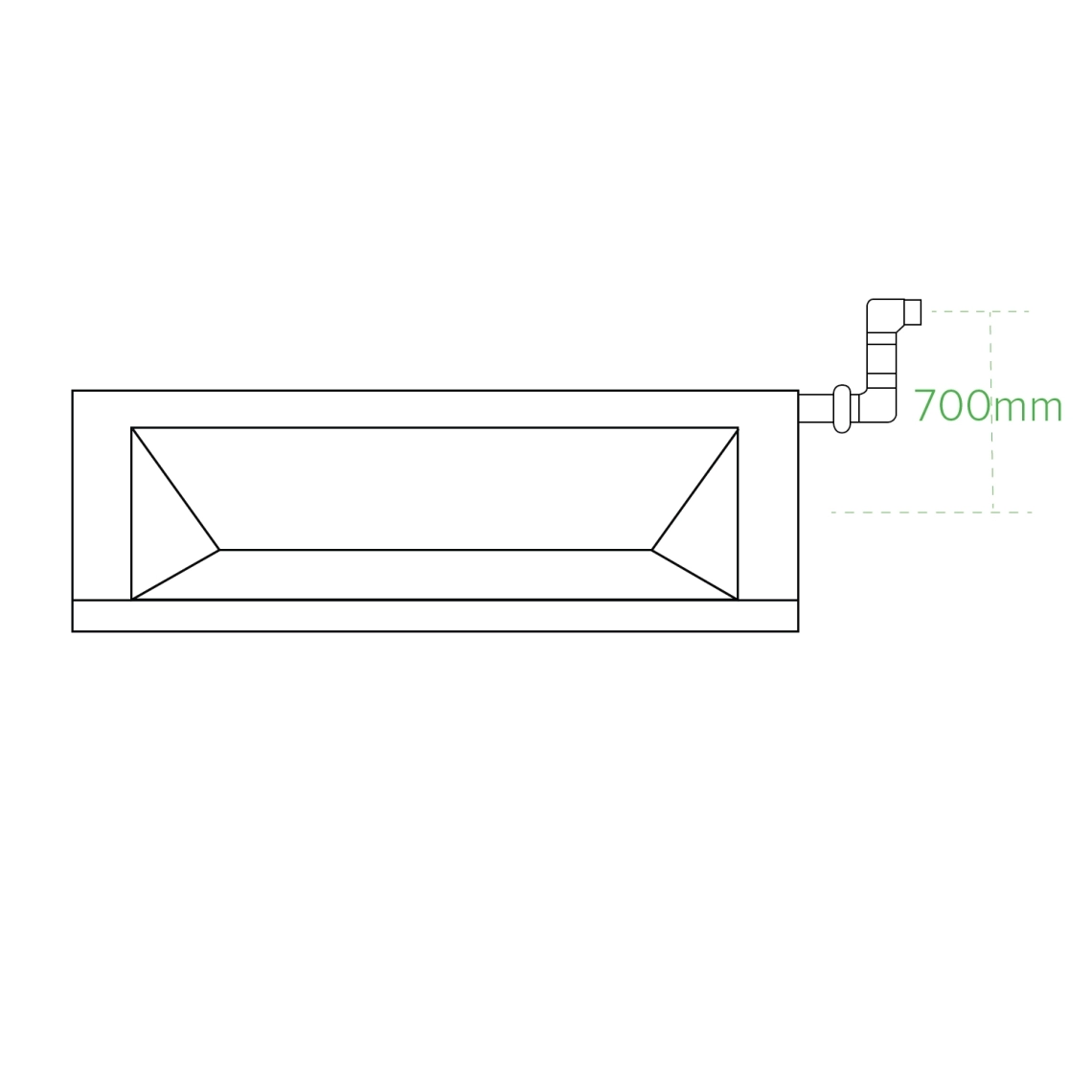

Vysoce zdvižné vypouštěcí čerpadlo

Standardní čerpadlo pro zvedání kondenzátu, standardní výška 700 mm a vestavěný plovákový spínač, vhodné pro spolupráci s aktuální situací na místě, vypouštění kondenzátu klimatizací.

Instalovaný motor ventilátoru na střídavý proud

Ve vnitřních jednotkách umožňuje nastavení jednorázové komprese pomocí uživatelského kabelového ovladače.

Vestavěné čerpadlo kondenzátu

Zařízení mají vestavěné čerpadlo kondenzátu s vysokou zdvihací kapacitou - až 450 mm.

Větší flexibilita

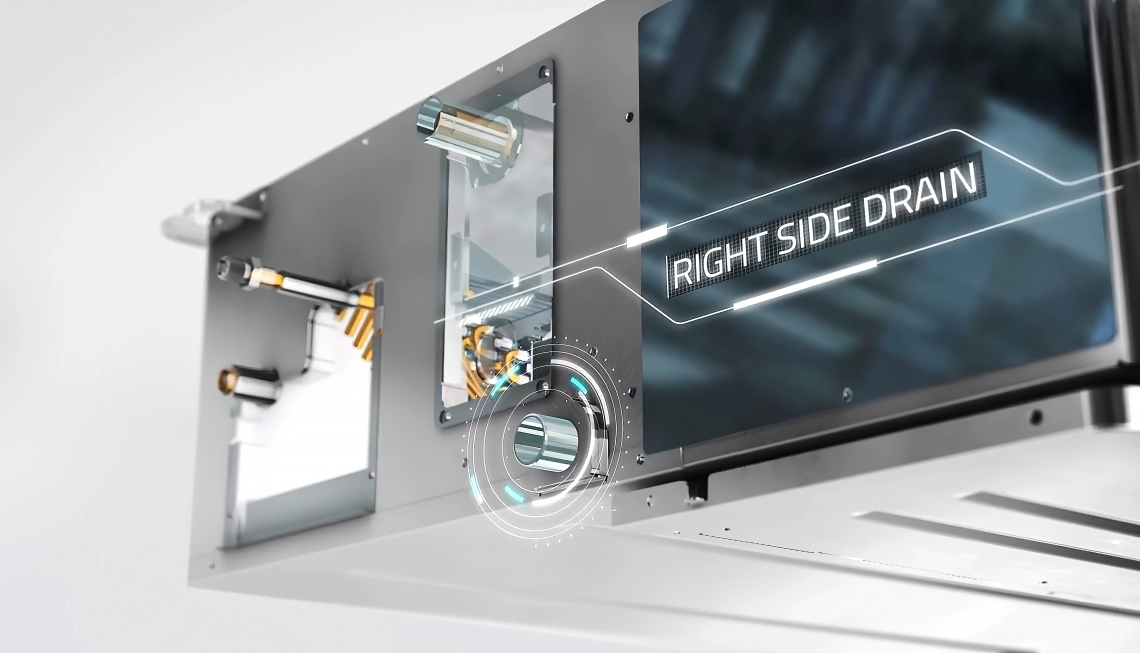

Tři způsoby vypouštění.

Konfigurace přívodu vzduchu

Modul s elektrickými komponenty je umístěn přímo pod mřížkou, což umožňuje snadné provádění údržby.

Technické údaje

Jednotky

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Kapacita

Chlazení

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Vytápění

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Elektrické parametry

Napájení

Ph/V/Hz

1/220~230/50/60

Ventilace

Průtok vzduchu (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Akustický tlak
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Zvukový výkon
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Instalace - rozměry

Čisté rozměry
(ŠxHxV)

700x700x248

1100x700x248

1500x700x248

Rozměry balené jednotky

(ŠxHxV)

932x835x280

1332x835x280

1698x857x305

Hmotnost netto/brutto

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Kapalinové potrubí

mm
(palce)

6,35
(1/4)

9,52
(3/8)

Ø Plynové potrubí

mm
(palce)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Statický tlak
(standardní/max.)

20/200

20/180

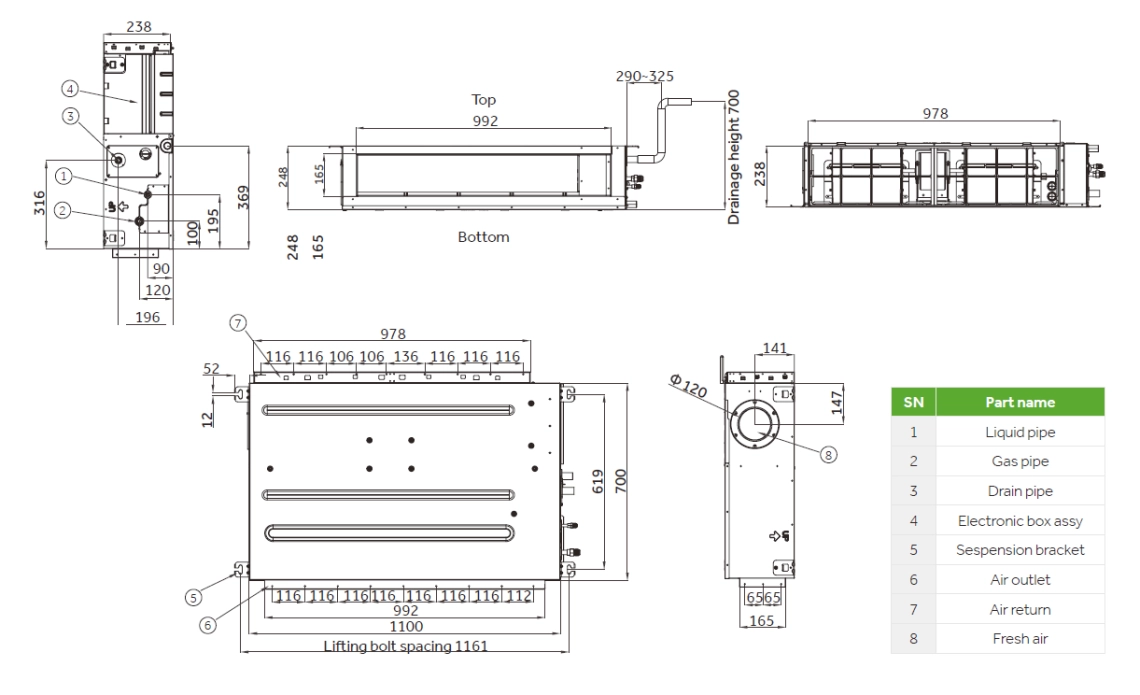

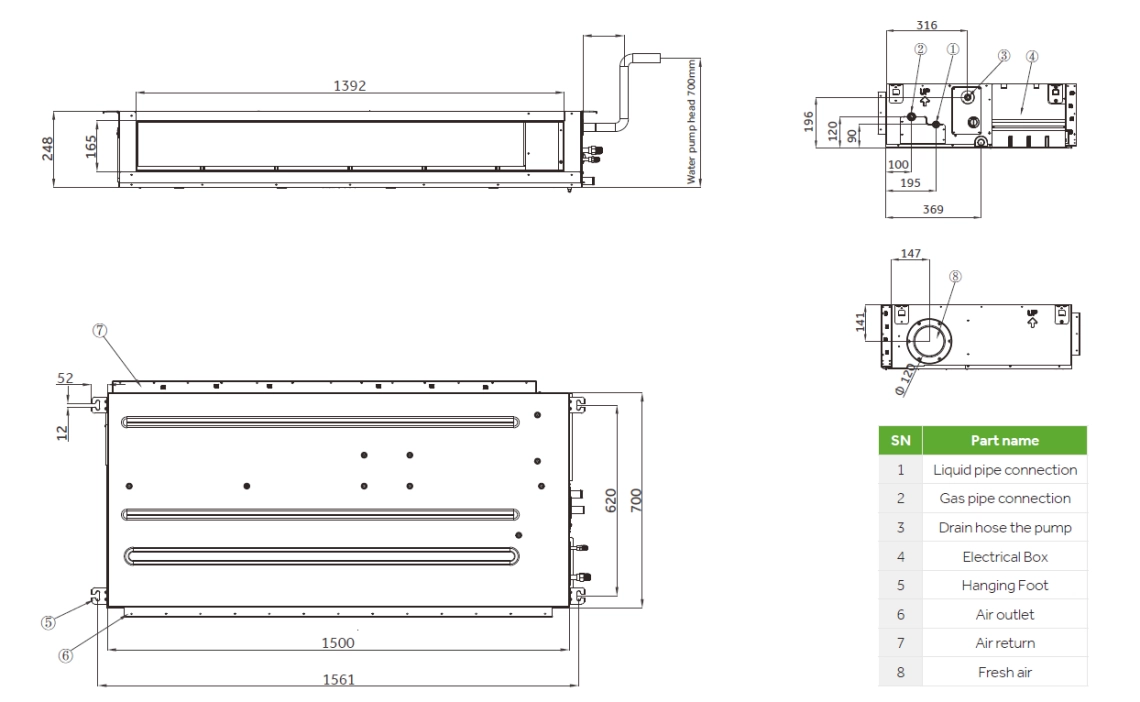

Rozměry

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

dimensions_1

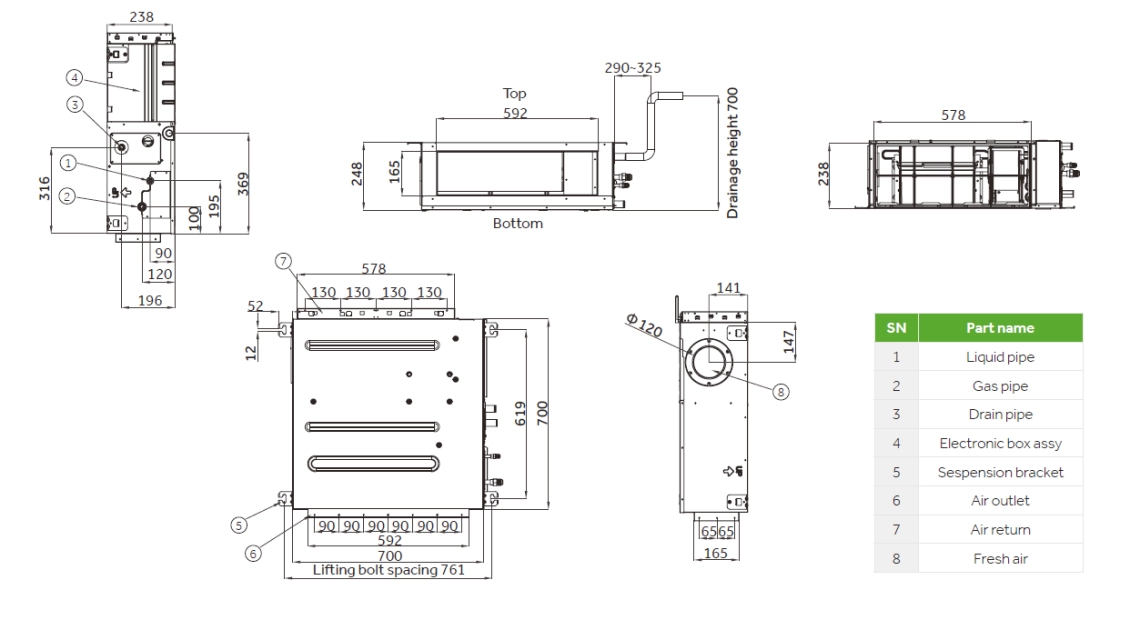

Rozměry

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

dimensions_2
