Propanová řada MCU-YHP

Rozšíření na 16 modulů umožňuje flexibilitu a optimalizaci spotřeby energie a kompaktní pouzdro zaručuje kvalitu a spolehlivost.

Poznámky:

1. Chladicí výkon a spotřeba elektrické energie v režimu chlazení se vztahují na jmenovitý průtok vody, teplotu výstupní vody 7 °C a teplotu okolí 35 °C.

2. Výkon topení a spotřeba elektrické energie v režimu topení se vztahují na jmenovitý průtok vody, teplotu výstupní vody 45 °C a teplotu okolí 7 °CDB.

Rozměry

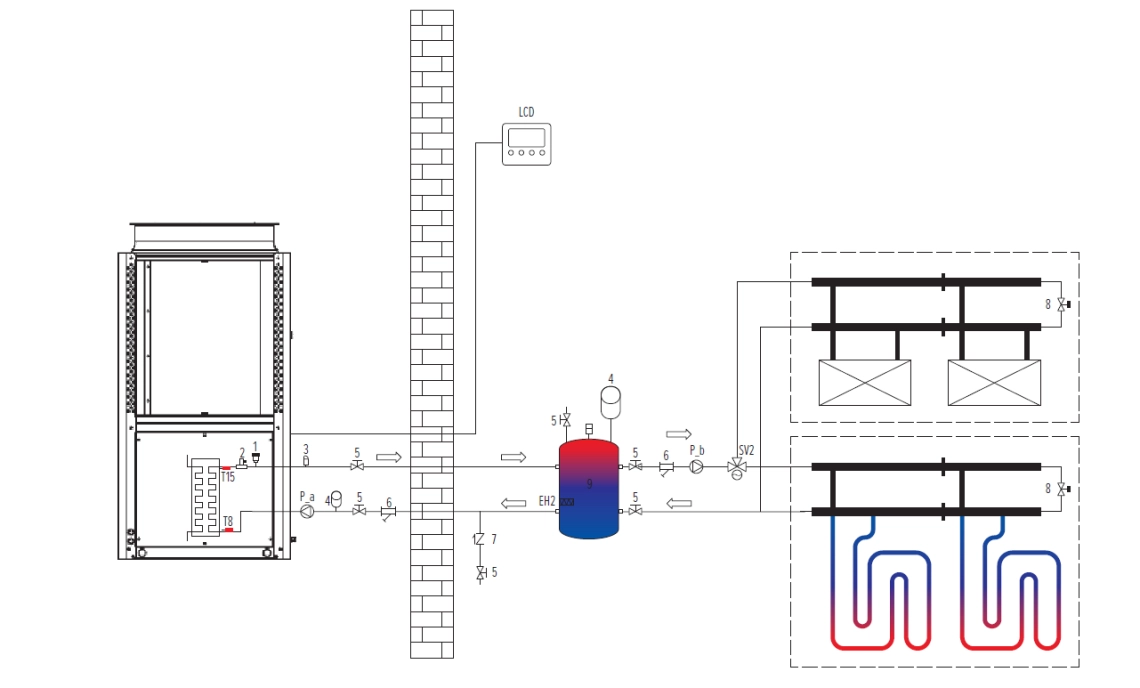

1. 1. Výběr potrubí vhodného průměru a instalace vyvažovacích ventilů přispívá k rovnoměrnému rozložení průtoku vody;
2. Systém musí být vybaven automatickým systémem doplňování vody a v nejvyšším bodě vodovodního systému musí být instalován automatický vypouštěcí ventil.
3. Vypouštěcí ventil je instalován v dolní části potrubí, aby se usnadnilo vypouštění;
4. Automatický vypouštěcí ventil je instalován v nejvyšším bodě potrubí systému a vodovodní potrubí v místě instalace musí být rozšířeno;
5. Automatický vypouštěcí ventil je instalován v nejvyšším bodě potrubí systému. Normální pracovní objem vody by měl zajistit normální rozmrazování v zimě (ujistěte se, že objem vody je větší než 10 l/kW);
6. V zimě je třeba zajistit normální rozmrazování. Uvnitř zařízení se nachází spínač průtoku vody, není třeba instalovat další zařízení;
7. Pro usnadnění údržby zařízení je třeba na výstupní/ vstupní potrubí zařízení nainstalovat manometr;
8. V případě potřeby je možné nainstalovat na přístroj tlakoměr. Pokud zavírač tepla zajišťuje regulaci teploty v místnosti, nainstalujte přepouštěcí ventil diferenčního tlaku podle schématu;
9. Pokud zařízení v zimě nefunguje, je třeba vypustit vodu ze systému, aby nedošlo k zamrznutí potrubí a součástí tepelného čerpadla.

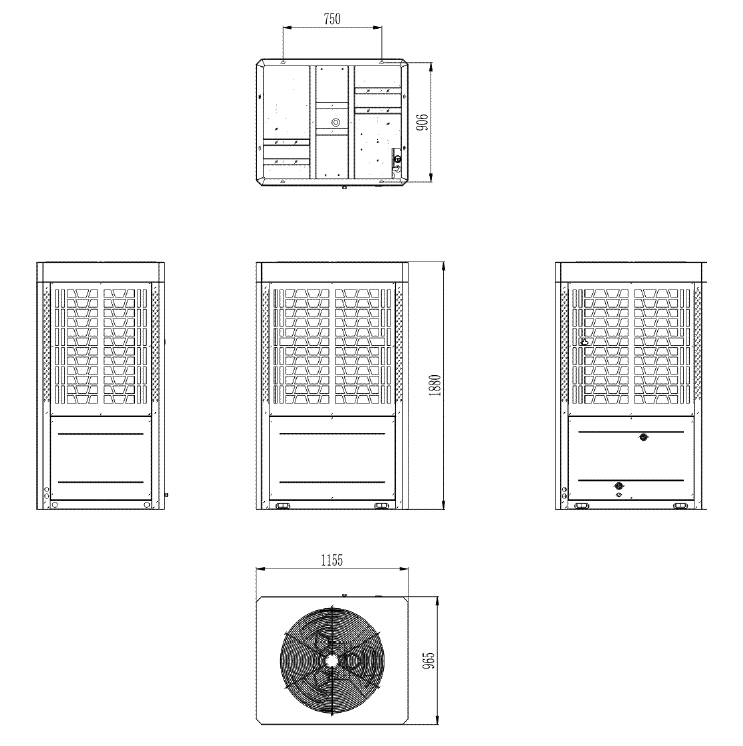

Rozměry

MCU050YHT
