Odvlhčovače vzduchu řady MID / MSP

Odvlhčovače vzduchu řady MID a MSP jsou určeny pro průmyslové nebo bazénové prostory. Obvykle se instalují v prostředích, jako jsou veřejné a soukromé bazény, mlékárny, sklepy, sklepní prostory a další aplikace, kde je kontrola vlhkosti nezbytná, aby nedošlo k poškození konstrukce nebo zboží

Odvlhčovací výkon: 100 ... 4650 l/den

Chcete si koupit nebo máte dotazy?

Jednoprůtokový kanálový odvlhčovač MSP určený k odvlhčování a ohřevu vnitřních bazénů a agresivního prostředí.

MyCond MID MSP účinná regulace vlhkosti pro komerční prostory

Instalace v místnosti, kde je odvlhčování potřeba (pevná nebo pohyblivá s otočnými kolečky, volitelně) nebo v technické místnosti
Pozinkované ocelové panely, uvnitř i zvenku lakované
Předem potažené žebrované spirály vhodné do agresivního prostředí
Elektronické součásti chráněné proti chlóru
Nerezový zásobník kondenzátu
Odstředivý ventilátor s dvojitým přívodem (EC radiální ventilátor, na přání) horní nebo řadový přívod
Přehřívač pro chlorovanou vodu

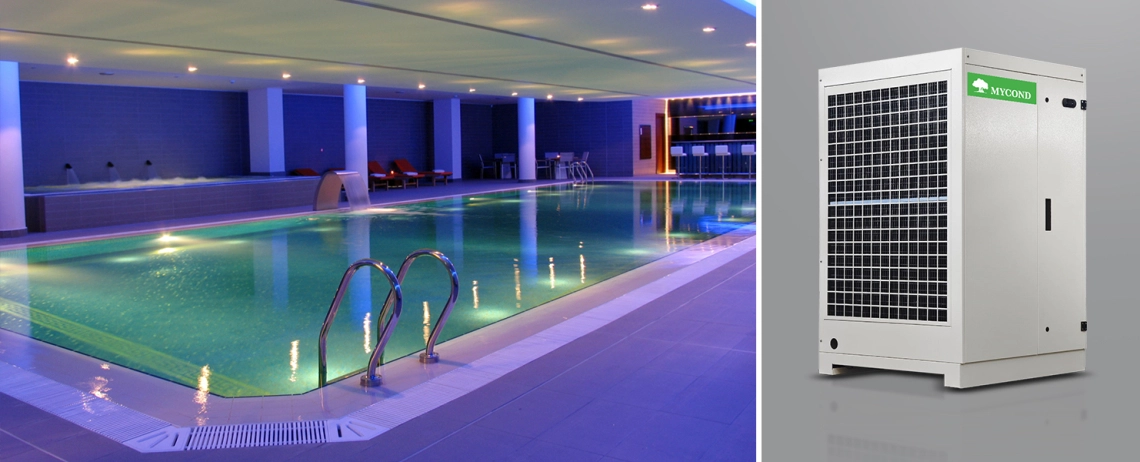

Odvlhčovač bazénu MyCond MID MSP

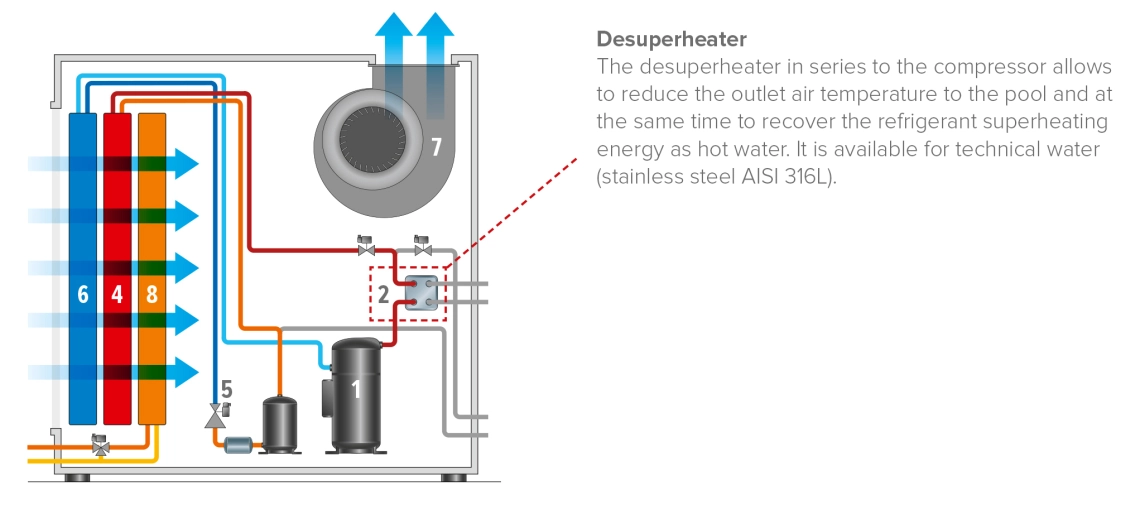

Princip schématu

Odvlhčovač MyCond MID MSP s funkcí ohřevu vody pro bazén

Kompresor, chladicí plyn R410A
Přehřívák (volitelně)
Kondenzátor
Termostatický expanzní ventil
Výparník
Ventilátor: přímý pohon pro velikosti do 0950, řemenový převod pro velikosti od 1100; volitelný radiální EC ventilátor
Vodní spirála s dodatečným ohřevem nebo chlazením s třícestným ventilem

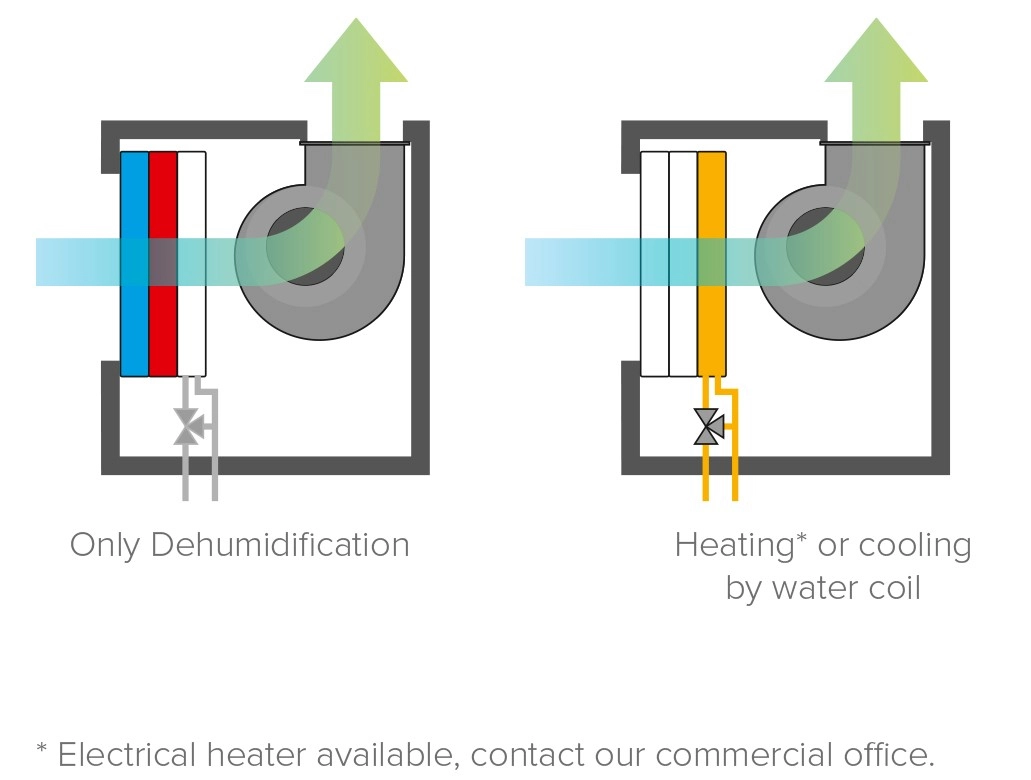

Provozní režim

Rekuperační jednotka MyCond MID MSP

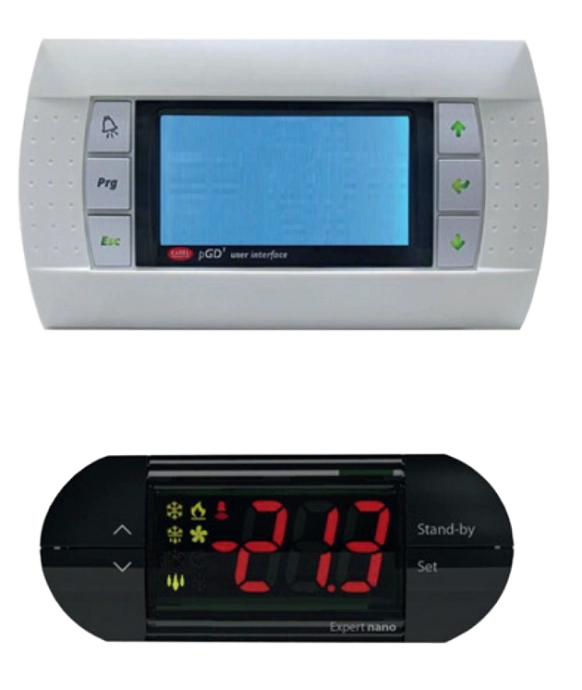

Řídicí jednotky MyCond MID MSP pro ovládání odvlhčovačů vzduchu

Standardní možnosti:

Mechanický vlhkoměr
Rám držáku filtru pro kanál nasávaného vzduchu
Elektronický chrono-vlhkoměr
Cívka s teplou/chlazenou vodou s třícestným ventilem
Tichá verze -2 dB(A)
Softstartér
Manometry
Odmrazování horkým plynem
Odvlhčovač bazénové vody
Odstředivý ventilátor s vysokým statickým tlakem

Pokročilá regulace:

Radiální EC ventilátory
řídicí svorka 0-10 V
AAC: automatická regulace průtoku vzduchu
Hodinová karta pro časové plánování
Senzor zanesení filtru
Terminál pro vzdálené uživatele
TH sonda pro instalaci do potrubí
Sériová deska pro připojení Modbus, Lonworks, Bacnet, KNX, Ethernet TM

Legenda:

A - Ventilátor
B - Kompresor
C - výparník
D - Kondenzátor
E - Teplovodní výměník nebo elektrický ohřívač (volitelně)

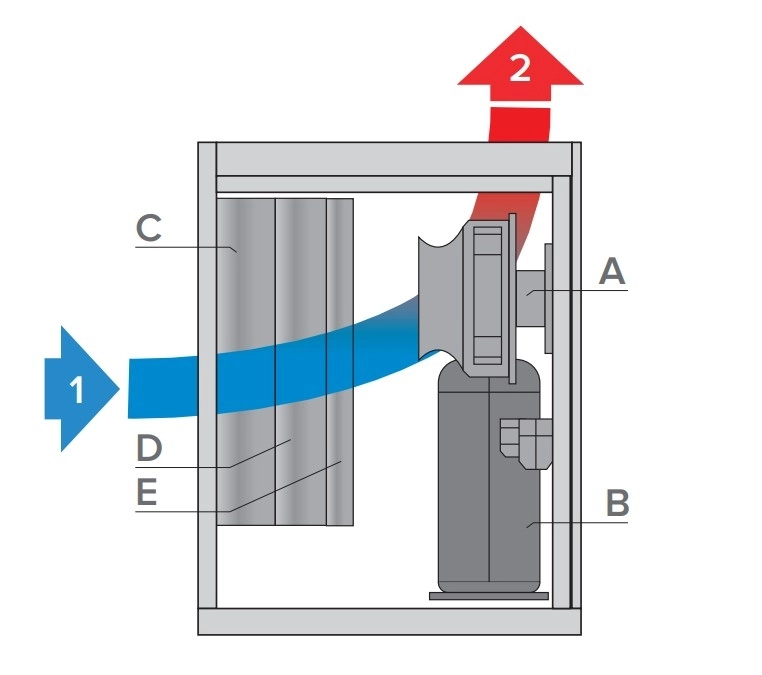

Princip fungování odvlhčovače MyCond MID MSP

Volitelné příslušenství:

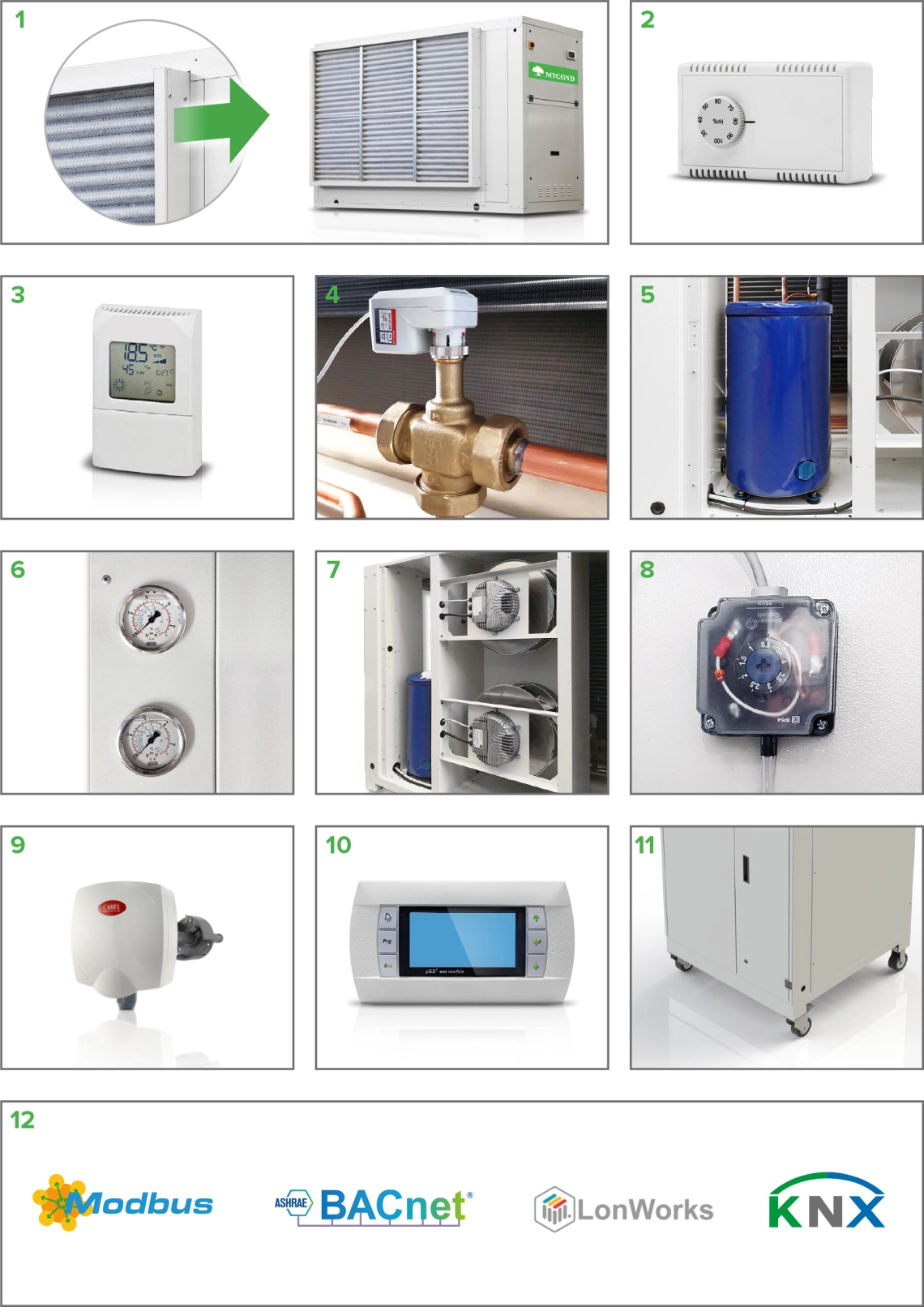

Komponenty automatizačního řízení MyCond MID MSP

Rám držáku filtru pro sací potrubí s filtry G2 nebo G4 (1)
Mechanický hygrostat pro instalaci na stěnu (2)
Elektronický chrono - hygrostat (3)
Vodní cívka s modulačním třícestným ventilem(4)

Pouze ohřev
Pouze vytápění, předimenzované
Chlazení/topení
Chlazení/topení, předimenzované

*3, 4 Včetně zásobníku kondenzátu a izolace

Tiché provedení (5)
Pozvolný rozběh
Manometry (6)
Odmrazování horkým plynem (povinné v případě teploty vzduchu nižší než 8 °C)
Přehřívač technické nebo bazénové vody (4)
Odstředivý ventilátor s vysokým statickým tlakem
Radiální EC ventilátor (7)
ACF: Automatic Control Flow (automatická regulace průtoku); umožňuje zvolit průtok vzduchu přímo na displeji a zachovat jej i v případě proměnlivých tlakových ztrát způsobených filtry.
Pokročilá regulace
Hodinová karta s časovým plánováním: 2 provozní režimy (všední den nebo svátek), 6 časových slotů pro každý provozní režim. Nastavitelné parametry: zapnuto/vypnuto, vnitřní teplota, vnitřní relativní vlhkost.
Čidlo znečištěných filtrů (8)
Čidlo teploty a vlhkosti pro instalaci do potrubí (9)
Vzdálený uživatelský terminál včetně 20 m kabelu (10)
Přídavná tepelná izolace, tloušťka 20 mm nebo 40 mm
Otočná kolečka (11)
Sériová deska pro BMS (12)

Modbus
LonWorks
BACnet
KNX

Karta rozhraní Ethernet™, dostupné protokoly: SNMP v1 a v2c, BACnet / IP, BACnet Ethernet a Modbus TCP / IP
Kontakt pro ovládání zvlhčovače 0-10 V
Verze pro venkovní instalaci

Možnosti pro speciální aplikace

Speciální cívky pro agresivní prostředí
Panely z nerezové oceli AISI 316L
Kondenzátor technické vody
Elektrické ohřívače
Kondenzátor bazénové vody

Rodinná dovolená s tepelným čerpadlem u bazénu MyCond MID MSP

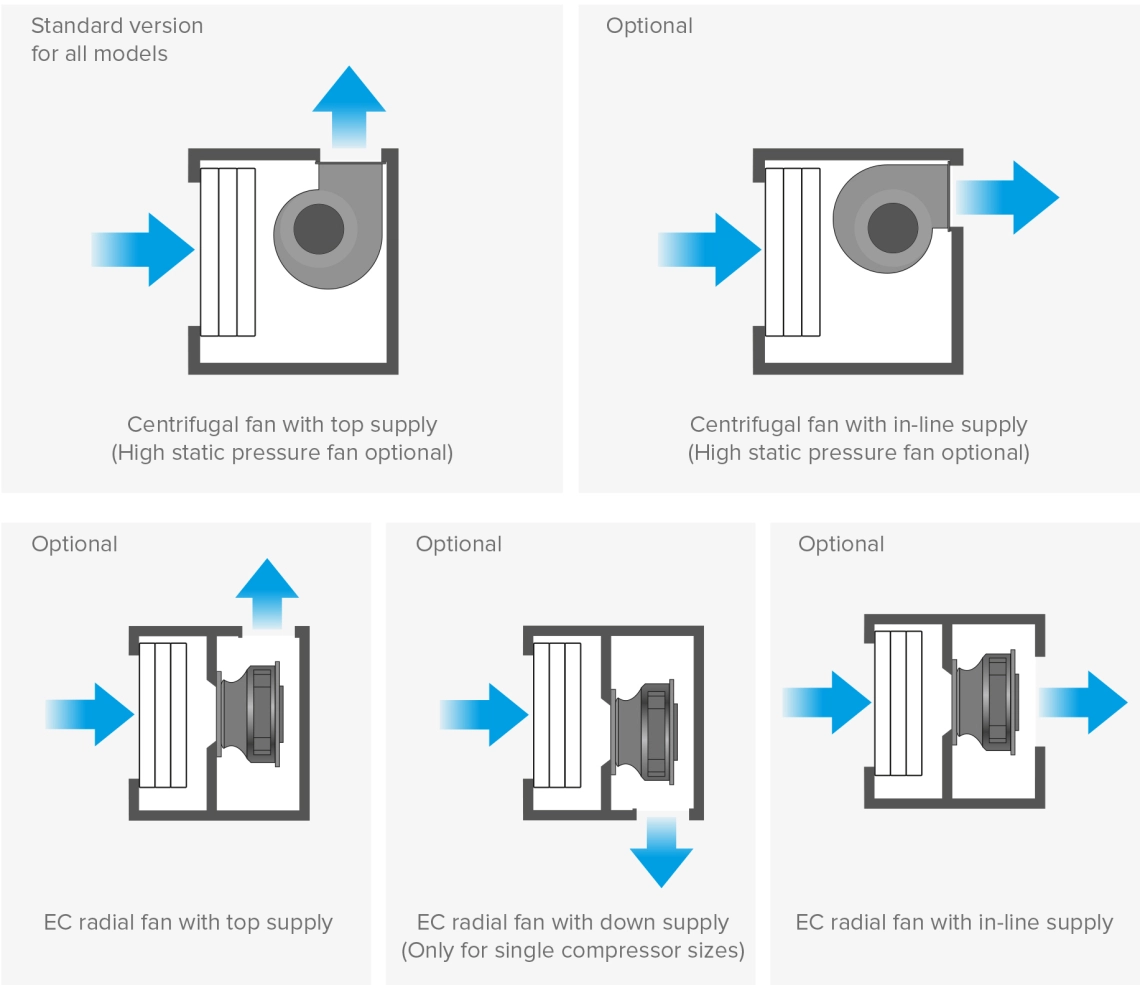

Typ ventilátorů

Možnosti montáže ventilátoru MyCond MID MSP s motorem EC

Sezónní provozní režim

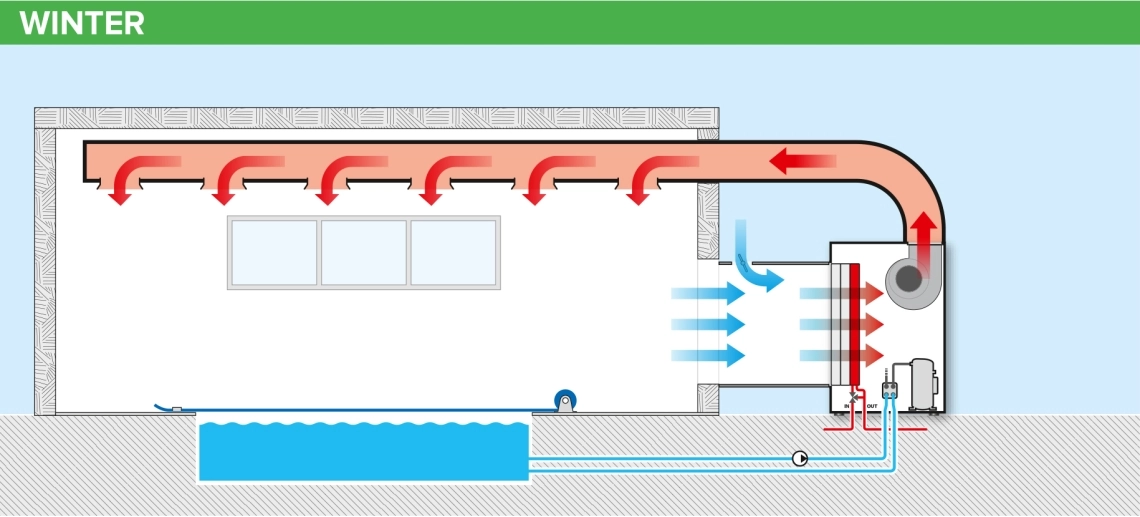

MyCond MID MSP Vytápění bazénu v zimě s větráním

ZIMA: spuštění, bez obyvatel, zakrytý bazén, ohřev teplovodní spirálou.
Kompresor: VYPNUTO
Teplovodní spirála: ZAPNUTO (volitelně)
Desuperheater: VYPNUTO (volitelně)

MyCond MID MSP Vytápění a větrání bazénu v zimě

ZIMA: normální provoz, otevřený bazén, odvlhčování.
Kompresor: ZAPNUTO
Teplovodní spirála: VYPNUTO (volitelné)
Desuperheater: VYPNUTO (volitelné)

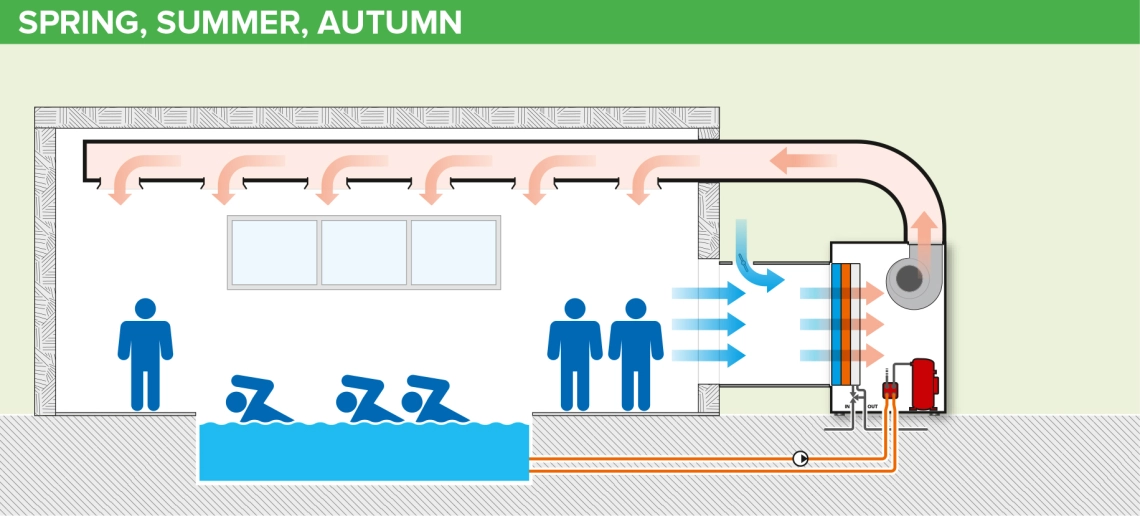

MyCond MID MSP Odvětrávání bazénů v teplém ročním období

JARO, LÉTO, PODZIM: normální provoz, otevřený bazén, odvlhčování s rekuperací tepla (desuperheater)
Kompresor: ZAPNUTO
Teplovodní spirála: VYPNUTO (volitelné)
Desuperheater: ZAPNUTO (volitelné)

Graf výkonu

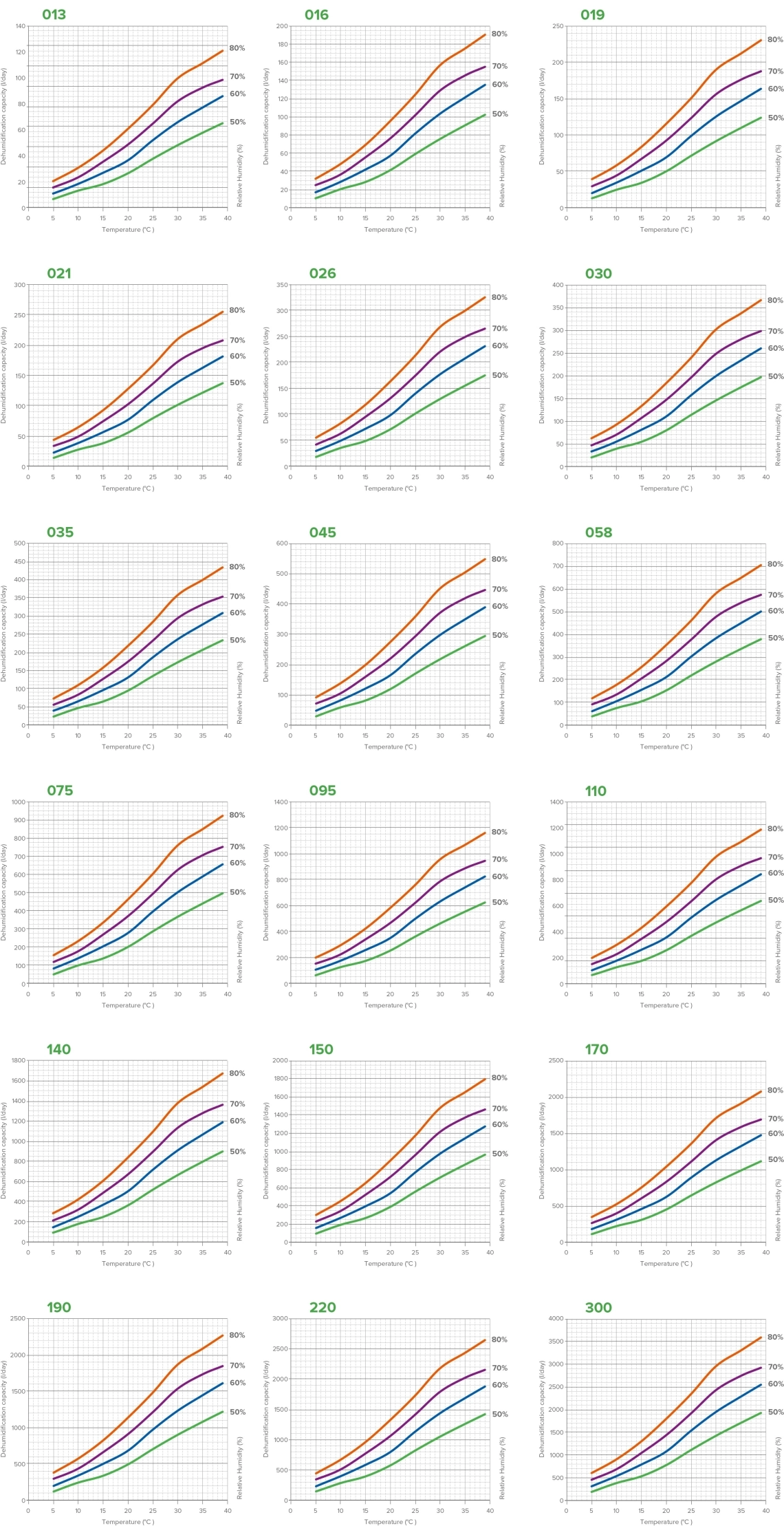

Grafy výkonu odvlhčovače MyCond MID MSP

Rozměry

Technické údaje	Jednotky	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
Odvlhčovací výkon	l/den	100	128	157	190	210	268	302	358	452	581
Průtok vzduchu	^m3/h	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
Kapacita ohřívače vody	kW	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
Kapacita elektrického ohřívače	kW	na vyžádání
Napájení	V / fáze / Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Rozměry (ŠxDxV)	mm	700х550х900				700х850х900			830х850х1350

Specifikace	Jednotky	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
Odvlhčovací výkon	l/den	760	955	1120	1380	1480	1710	1870	2180	2960	4650
Průtok vzduchu	^m3/h	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
Kapacita ohřívače vody	kW	48	55	76	83	98	107	107	118	168	235
Kapacita elektrického ohřívače	kW	na vyžádání
Napájení	V / fáze / Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
Rozměry (ŠxDxV)	mm	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

Všechny údaje se vztahují na: teplotu vzduchu 30 °C, relativní vlhkost 80 %, teplotu vody 80/70 °C

Pozn:
MID - standardní (průmyslová) verze
MSP - verze pro bazénovou vodu
