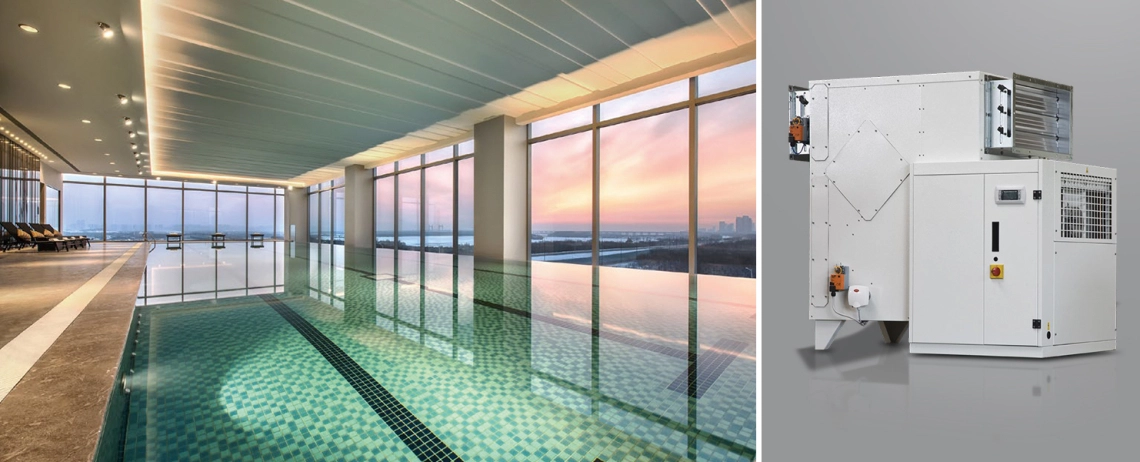

Odvlhčovače vzduchu pro bazény řady MSTR / MSPR

Vysoce účinné odvlhčovače vzduchu MSTR / MSPR jsou určeny pro komplexní regulaci teploty, vlhkosti, rekuperaci tepla a klimatizaci okolního vzduchu v zastřešených bazénech a korozivních prostředích.

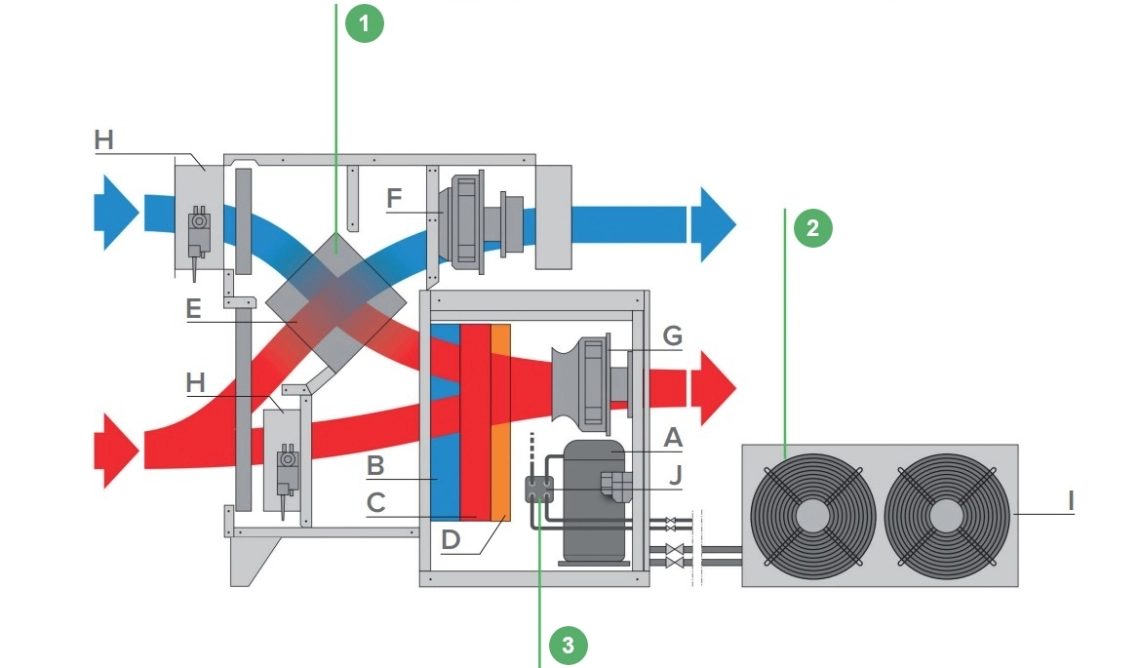

Princip schématu

Legenda:

• A - kompresor
• B - výparník
• C - kondenzátor
• D - pomocný výměník tepla pro vytápění/chlazení (na vyžádání)
• E - Deskový výměník tepla se smíšeným průtokem
• F - Odsávací ventilátor EC
• G - Přívodní ventilátor EC
• H - Motorizovaný ventil
• I - Vzdálený kondenzátor (u modelů MSTR)
• J - desuperheater (na vyžádání)

Jednotky MSPR / MSTR jsou ideální pro bazény, které vyžadují nejen odvlhčování, ale musí také obnovovat vnitřní vzduch bez rozptylu tepla ven. Jednotky řady MSPR / MSTR jsou určeny pro použití v malých, středních a velkých bazénech, kde je vyžadována regulace úrovně vlhkosti a/nebo prevence kondenzačních jevů, kde je nutná stálá výměna vzduchu, a to i při 24hodinovém provozu. Vysoce účinný rekuperátor zaručuje účinnost až 80 % a jeho konstrukce je vhodná zejména pro prostředí s přítomností korozivních látek, jako je chlor.

Parametry:

• Odvlhčovací výkon od 100 l/den 4650 l/den
• Průtok vzduchu od 900^m3/h do 35 000^m3/h
• Instalace v technické místnosti
• Pozinkované ocelové panely, natřené z vnitřní i vnější strany
• Žebrové výměníky tepla s ochranným povlakem, vhodné pro použití v korozivním prostředí
• Rekuperátor se smíšeným průtokem s hliníkovými žebry s ochranným povlakem
• Elektronické komponenty odolné vůči chlóru
• Nerezová odtoková miska
• Elektronický invertorový odstředivý ventilátor
• Odvlhčovač bazénové vody (na vyžádání)

Řada MSPR/MSTR používá výhradně EC radiální ventilátory s vestavěnými invertory s vysokou energetickou účinností. Společnost Mycond vyvinula sofistikovaný software pro nastavení, měření a řízení průtoku vzduchu odvlhčovačů MSPR/MSTR, který eliminuje jakékoli problémy vznikající v důsledku nesprávného výpočtu tlakové ztráty v potrubí, čímž se instalace odvlhčovače a uvedení systému do provozu stává mimořádně jednoduchou a rychlou, což snižuje dobu instalace a náklady. Tyto jednotky jsou určeny k připojení k pevnému potrubí. Řada se skládá z 20 modelů v rozsahu od 100 l/den a 900^m3/h do 4 600 l/den a 35 000^m3/h.

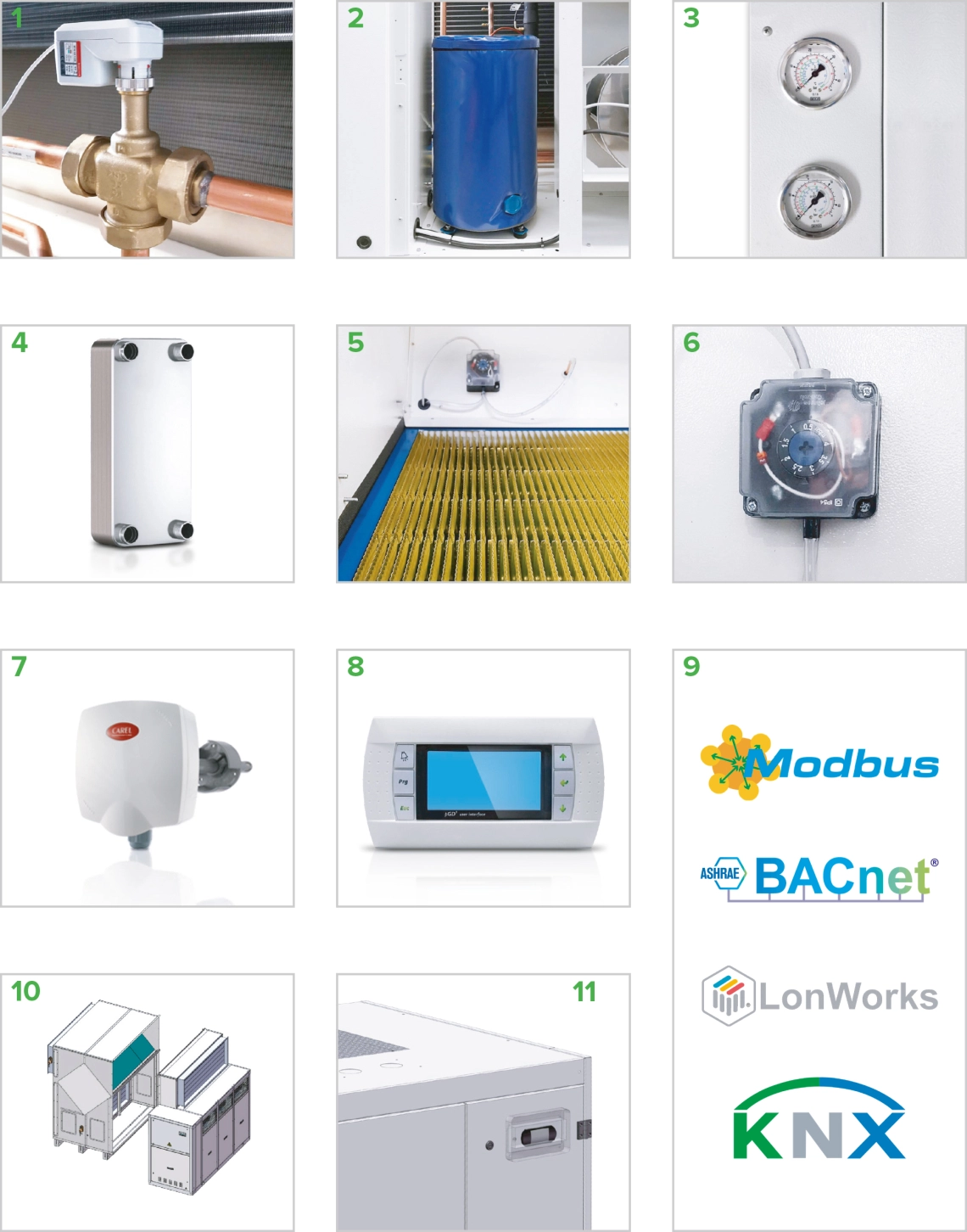

Možnosti

• Filtry G4 nebo F7
• Vodní výměník s modulačním trojcestným ventilem * (1)

1. Pouze ohřev
2. Pouze ohřev, předimenzovaný
3. Chlazení/topení
4. Chlazení/topení, předimenzované

*3, 4 Včetně zásobníku kondenzátu a izolace.

* Je možné instalovat pouze jednu vodní spirálu; pro velikost do 0300, třícestný ventil on/off.

• Sada pro volné chlazení: umožňuje chlazení pomocí vnějšího vzduchu, pokud je jeho teplota nižší než teplota vnitřního vzduchu
• Tichá verze (2)
• Soft-start
• Manometry (3)
• Odmrazování horkým plynem (povinné v případě teploty vzduchu nižší než 8 °C)
• Přehřívač pro technickou nebo bazénovou vodu (4)
• ACF: Automatic Control Flow (automatická regulace průtoku); umožňuje zvolit průtok vzduchu přímo na displeji a zachovat jej i v případě proměnlivých tlakových ztrát způsobených filtry. (5)
• Senzor znečištěných filtrů (6)
• Čidlo teploty a vlhkosti pro instalaci do potrubí (7)

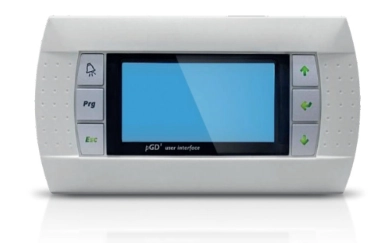

• Vzdálený uživatelský terminál včetně 20 m kabelu (8)
• Přídavná tepelná izolace o tloušťce 20 mm nebo 40 mm
• Sériová deska pro BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Karta rozhraní Ethernet™, dostupné protokoly: SNMP v1 a v2c, BACnet / IP, BACnet Ethernet a Modbus TCP / IP
• Verze ve dvou kusech (10)
• Verze pro venkovní instalaci (11)
• Kontakt pro ovládání zvlhčovače 0-10 V (zvlhčovač není dodáván společností MYCOND)

Možnosti pro speciální aplikace

• Speciální cívky pro agresivní prostředí
• Panely z nerezové oceli AISI 316L
• Napájení 60 Hz
• Kondenzátor technické vody
• Elektrické ohřívače
• Kondenzátor bazénové vody

Sezónní provozní režim

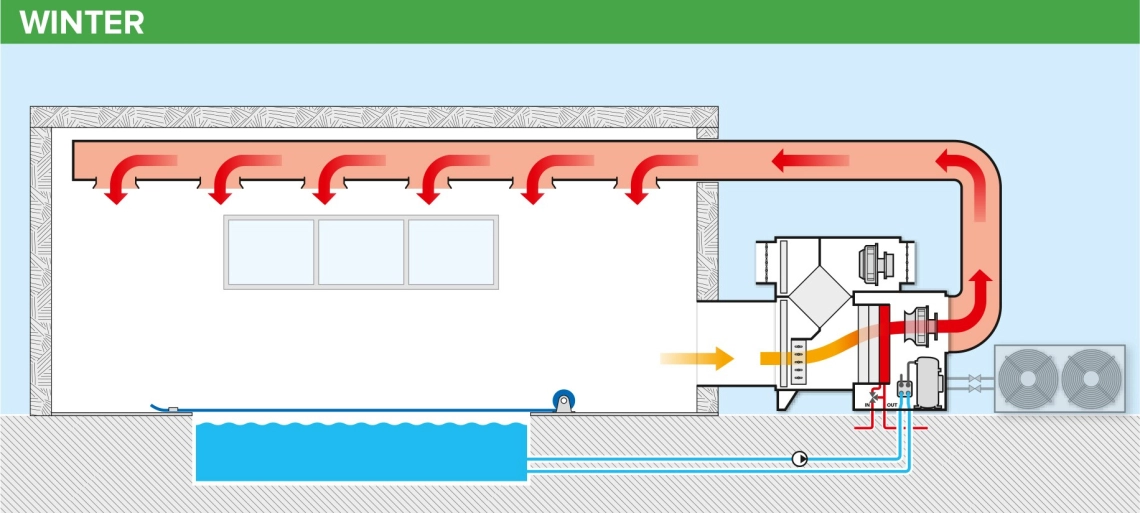

ZIMA: spuštění, bez obyvatel, zakrytý bazén, ohřev pomocí teplovodní spirály.
Kompresor: VYPNUTO
Teplovodní spirála: Zapnuto (volitelně)
Desuperheater: VYPNUTO (volitelně)
Vzdálený kondenzátor: VYPNUTO (modely MSPR)
Externí vzduch: VYPNUTO

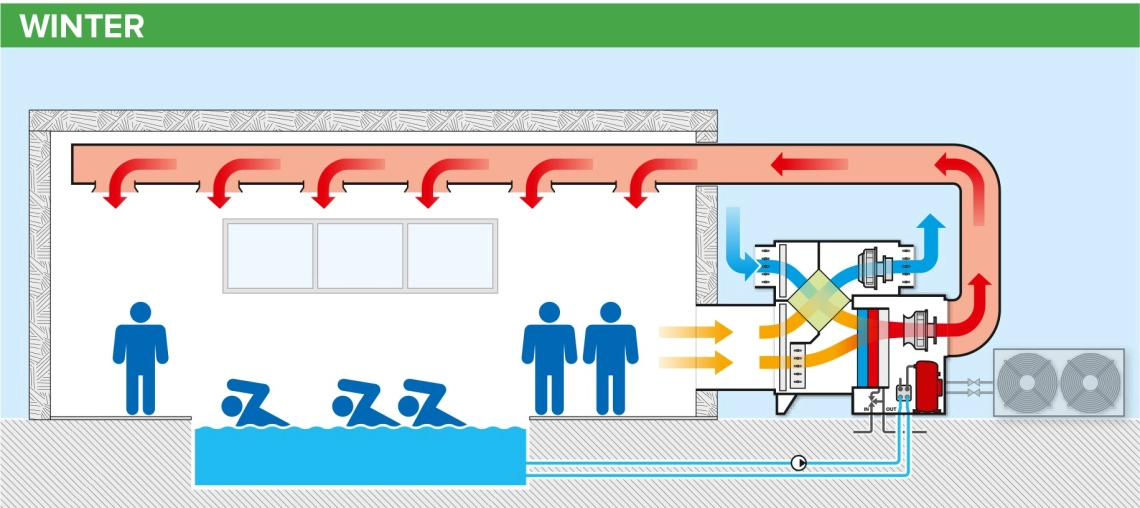

ZIMA: normální provoz, otevřený bazén, odvlhčování.
Kompresor: Zapnuto
Teplovodní výměník: VYPNUTO (volitelně)
Desuperheater: VYPNUTO (volitelně)
Vzdálený kondenzátor: VYPNUTO (modely MSPR)
Externí vzduch: ON

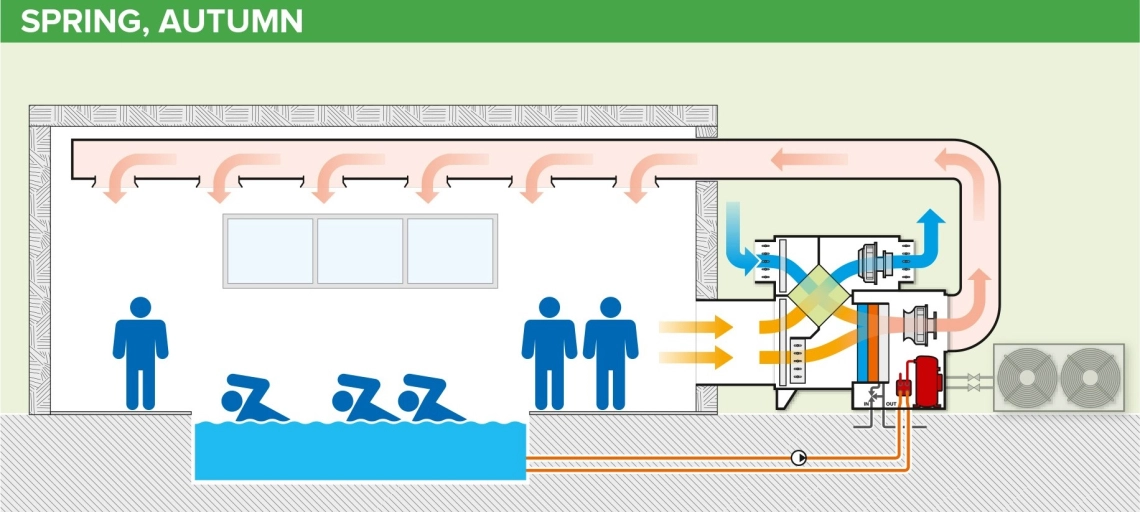

JARO, PODZIM: normální provoz, otevřený bazén, odvlhčování s rekuperací tepla (desuperheater)
K dispozici je provozní režim volného chlazení (volitelný).
Kompresor: ON
Teplovodní výměník: VYPNUTO (volitelně)
Desuperheater : ON (volitelně)
Vzdálený kondenzátor: OFF (modely MSPR)
Externí vzduch: ON

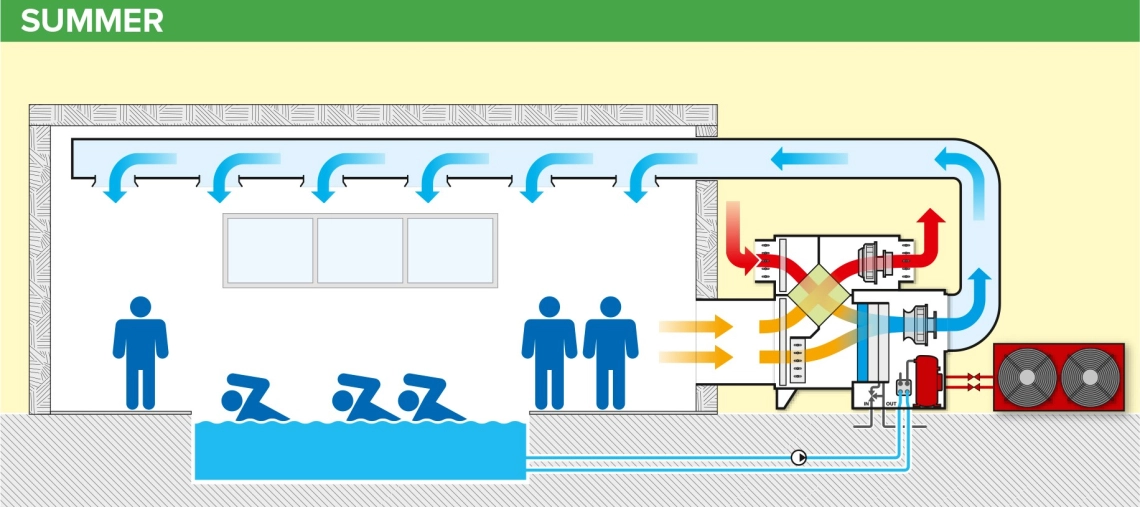

LÉTO: normální provoz, otevřený bazén, odvlhčování a chlazení (vzdálený kondenzátor)
Kompresor: ON
Teplovodní výměník: VYPNUTO (volitelně)
Desuperheater : VYPNUTO (volitelně)
Vzdálený kondenzátor: ON (modely MSPR)
Externí vzduch: ON (ZAPNUTO)

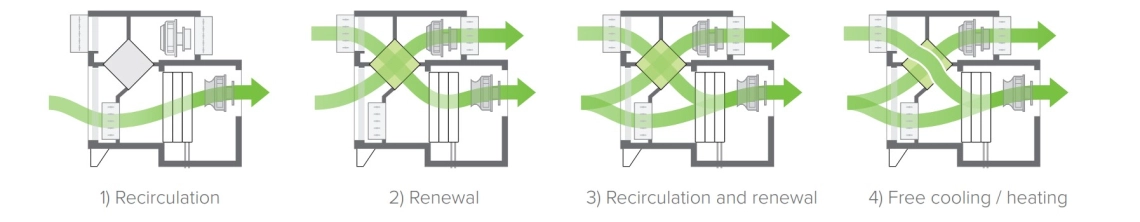

Průtoky vzduchu:

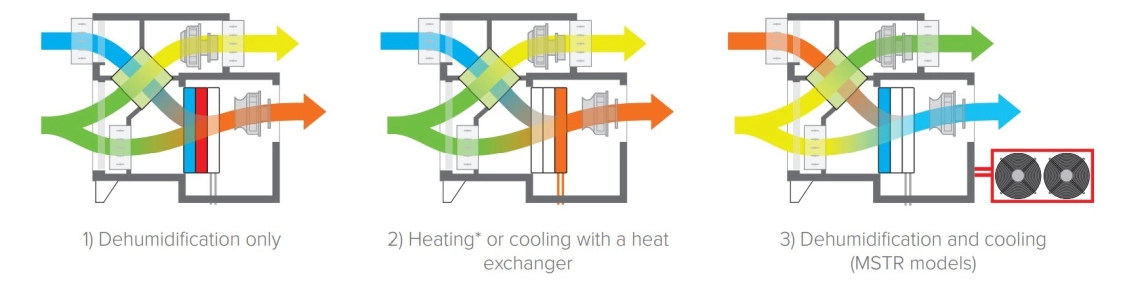

Provozní režim:

* Pro volitelný elektrický ohřívač se obraťte na obchodní zastoupení výrobce.

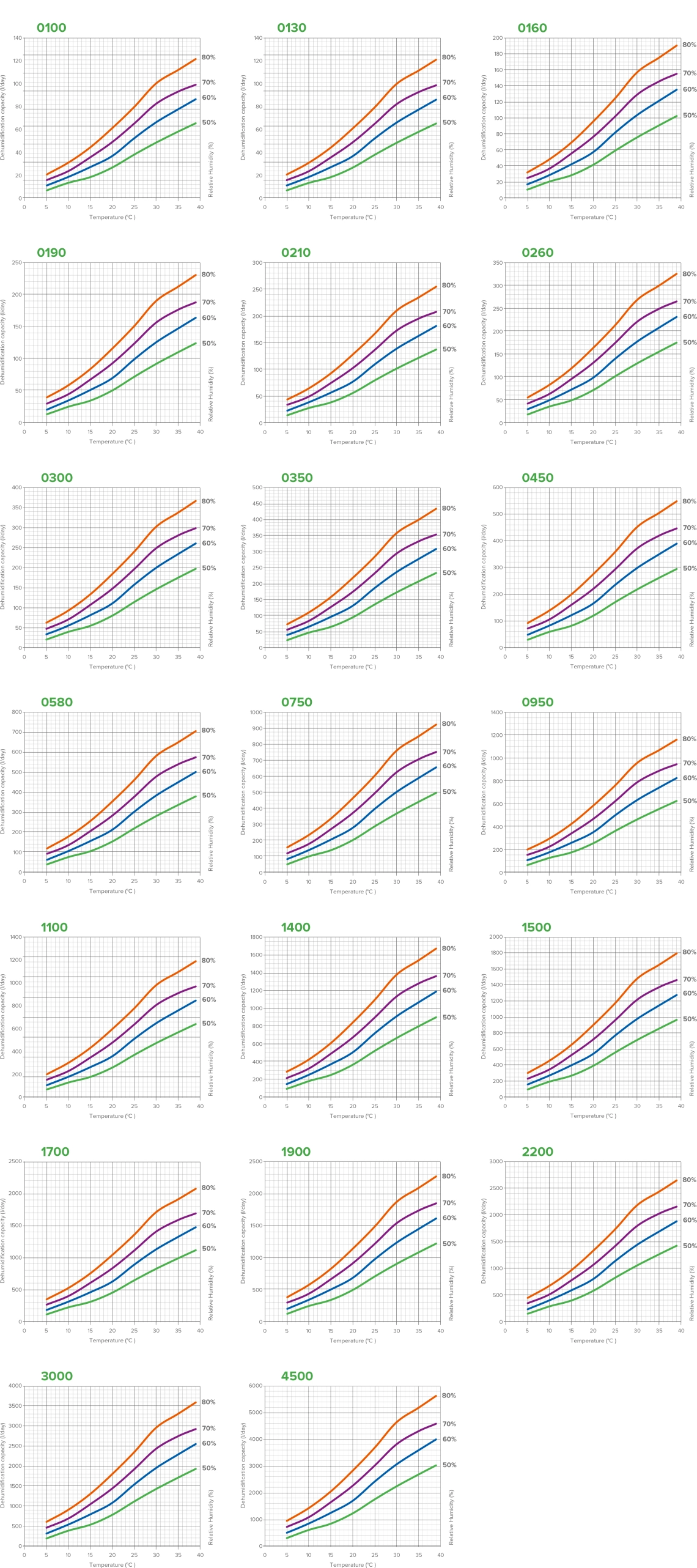

Graf výkonu

1. Přívod vzduchu: 30°C - 80% relativní vlhkost; vstupní/výstupní voda: 80/70°C; venkovní vzduch: 30°C - 50% RH; 100% recirkulace.
2. Vnitřní vzduch: 26°C - 60% RH; venkovní vzduch: -5°C - 80% RH.

Pozn:
MSTR - standardní (průmyslová) verze
MSPR - verze pro bazénové vody
