Nástěnné ventilátorové jednotky řady FHW

Nová řada nástěnných fan-coilů Silver Glass Wall je určena pro výjimečné interiéry. Skvěle se hodí do všech typů obytných prostor a malých kanceláří. Modely jsou navrženy v moderním stylu, aby zapadly do každého interiéru nebo byly co nejvíce diskrétní

Chladicí výkon: 1,23 ... 3,76 kW

Topný výkon: 1,34 ... 4,28 kW

Chcete si koupit nebo máte dotazy?

Nástěnné ventilátorové jednotky řady FHW

Jednotky FHW fan coil lze připojit k síti Modbus, což vám umožní připojit se k systému Smart Home a automatizovat řízení klimatu v domě.

MyCond FHW Nástěnná ventilátorová jednotka pro účinnou regulaci vzduchu.

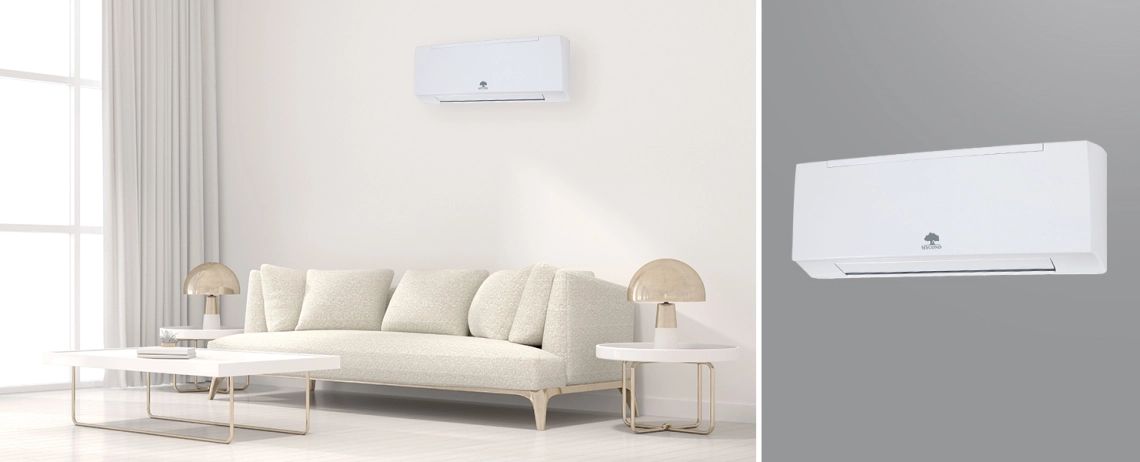

MyCond FHW Nástěnná ventilátorová jednotka v moderním interiéru.

Výhody nástěnných fan-coilových jednotek Mycond:

Do skříně lze namontovat volitelný 2/3-cestný ventil a čerpadlo kondenzátu.
Volitelný motor ventilátoru BLDC.
Volitelný elektrický ohřívač.

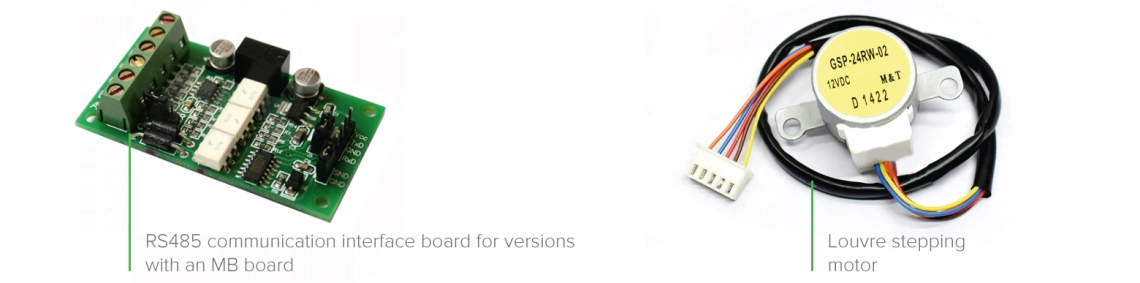

Konfigurace zařízení :

FWH-1 bez řídicí desky (nutný externí termostat)

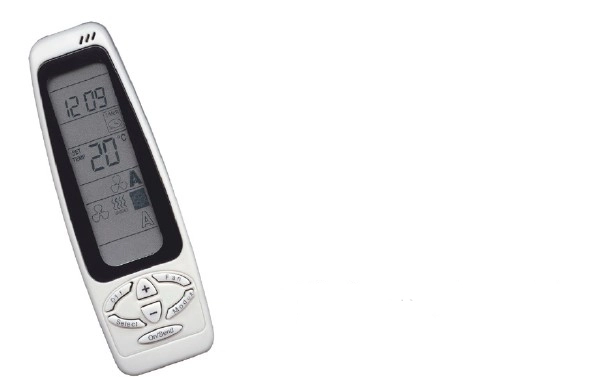

FWH-T1 s řídicí deskou a IR-přijímačem (IR dálkové ovládání je součástí dodávky)
FHW-MB1 s řídicí deskou a modulem Modbus (IR dálkové ovládání jako volitelné příslušenství)

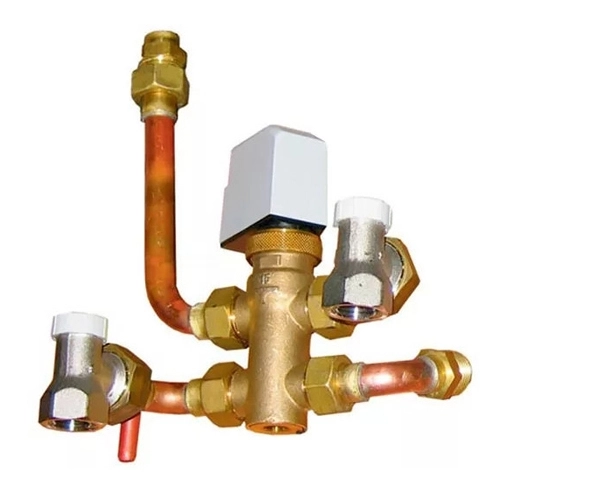

MyCond FHW Vertikální instalační sada pro ventilátorové jednotky.

MyCond FHW Schéma součástí nástěnné ventilátorové jednotky.

Nástěnné ventilátorové jednotky řady MyCond FHW připojené v síti Modbus.

Technické údaje	Jednotky	FHW1						FHW2
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6
		min.	průměr		max.			min.		průměr.		max.
Průtok vzduchu	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Celkový chladicí výkon	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Citelný chladicí výkon	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Topný výkon	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Tlaková ztráta (chlazení)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Tlaková ztráta (vytápění)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Spotřeba energie	W	12	14	17	18	24	30	12	14	18	20	24	32
Hladina akustického výkonu	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Hladina akustického tlaku (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specifikace	Jednotky	FHW3						FHW4
Počet rychlostí		1	2	3	4	5	6	1	2	3	4	5	6
		min.	průměr		max.				min.		průměr		max.
Průtok vzduchu	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Celkový chladicí výkon	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Citelný chladicí výkon	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Topný výkon	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Tlaková ztráta (chlazení)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Tlaková ztráta (vytápění)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Spotřeba energie	W	16	21	26	29	38	46	17	23	27	32	35	48
Hladina akustického výkonu	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Hladina akustického tlaku (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Technické údaje se vztahují k následujícím provozním parametrům:
CHLAZENÍ. Teplota vstupního vzduchu: teplota vstupního/výstupního vzduchu: +27 °C (suchý teploměr) +19 °C (vlhký teploměr) Teplota vstupní/výstupní vody: +27 °C (suchý teploměr) +19 °C (vlhký teploměr) +7/12 °C
VYTÁPĚNÍ. Teplota vstupního vzduchu +20 °C. Teplota vstupní/výstupní vody: +50/45 °C.
* Hladina akustického tlaku je o 9 dB(A) nižší než hladina akustického výkonu a vztahuje se na místnost o objemu 100 m3 a době odrazu zvuku 0,5 s.

Způsob instalace

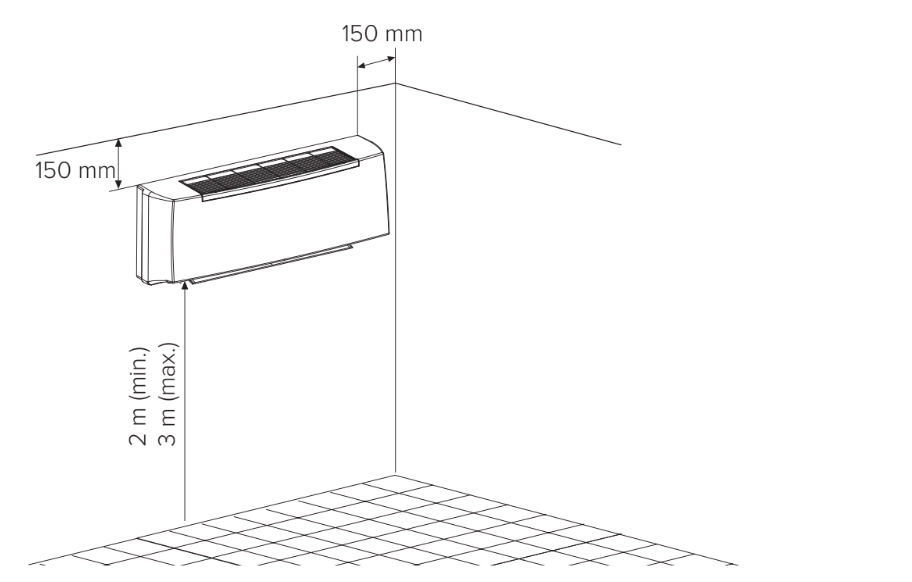

MyCond Ilustrace způsobu nástěnné montáže fan-coilových jednotek FHW.

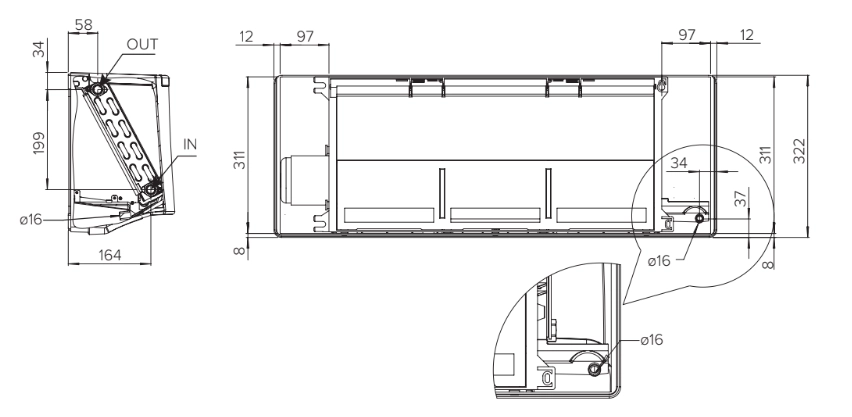

Rozměry

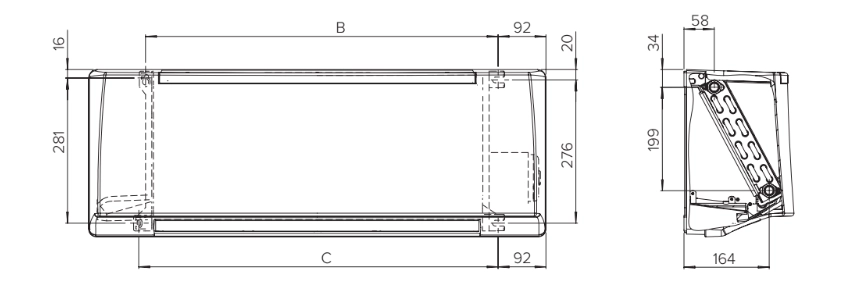

Obecné uspořádání

MyCond FHW Nástěnné ventilátorové jednotky s řízením Modbus pro inteligentní automatizaci domácnosti.

Instalační vzdálenosti

MyCond FHW Nástěnná ventilátorová jednotka vhodná pro integraci do inteligentní domácnosti.

Instalační vzdálenosti

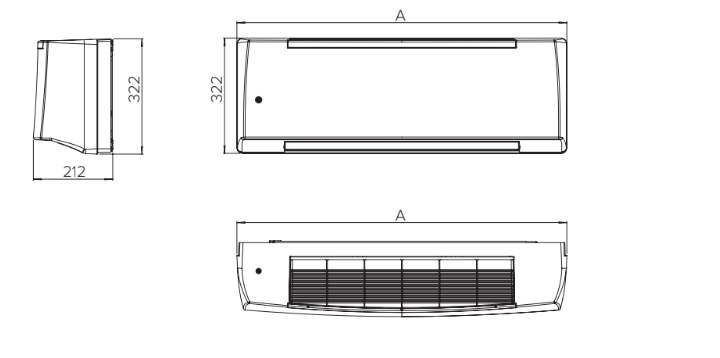

MyCond Rozměry nástěnných ventilátorových jednotek řady FHW.

Rozměry jednotek FHW

Model	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Hmotnost jednotek FHW

Model	Čistá hmotnost (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Bez ventilu	12	12	16	16
S ventilem	13	13	17	17
