MRF 6

Díky těmto vylepšením se systémy MRF-6 stávají robustnějšími a univerzálnějšími, což vytváří možnosti pro řešení větších a složitějších projektů klimatizace a chlazení.

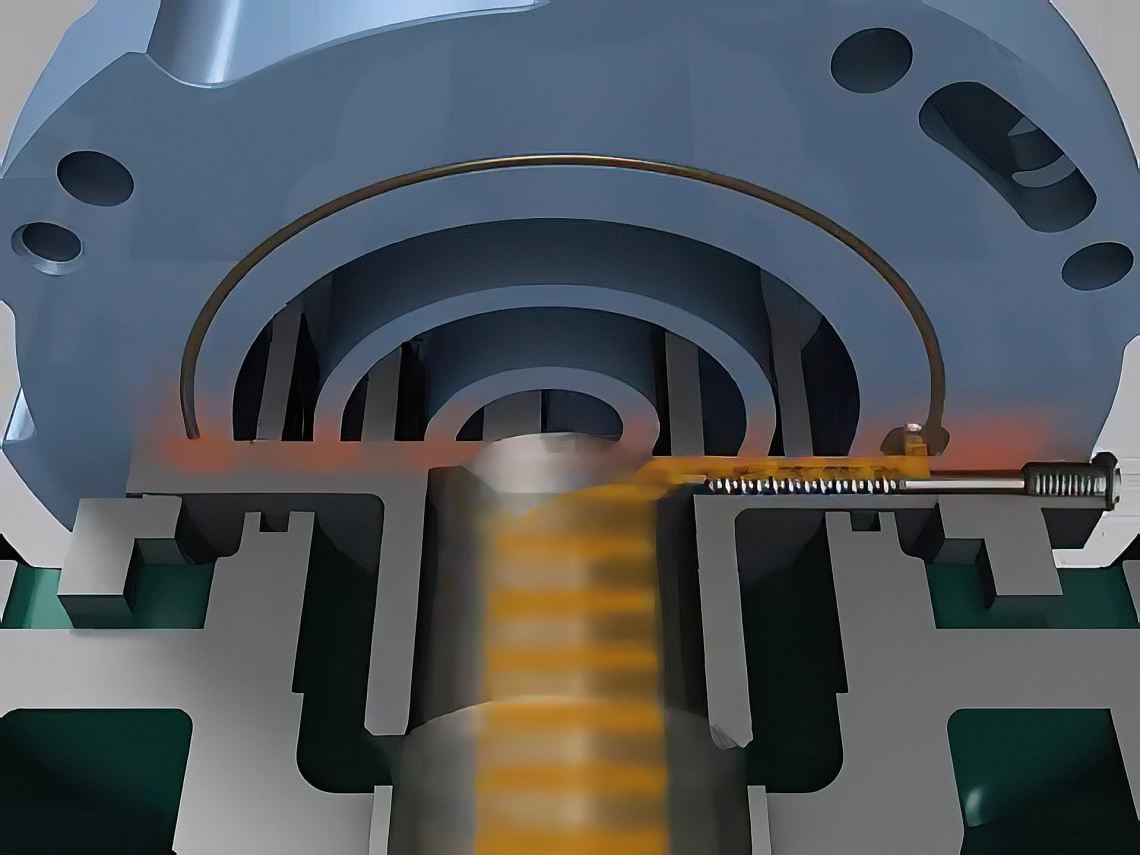

Technologie kompresorů

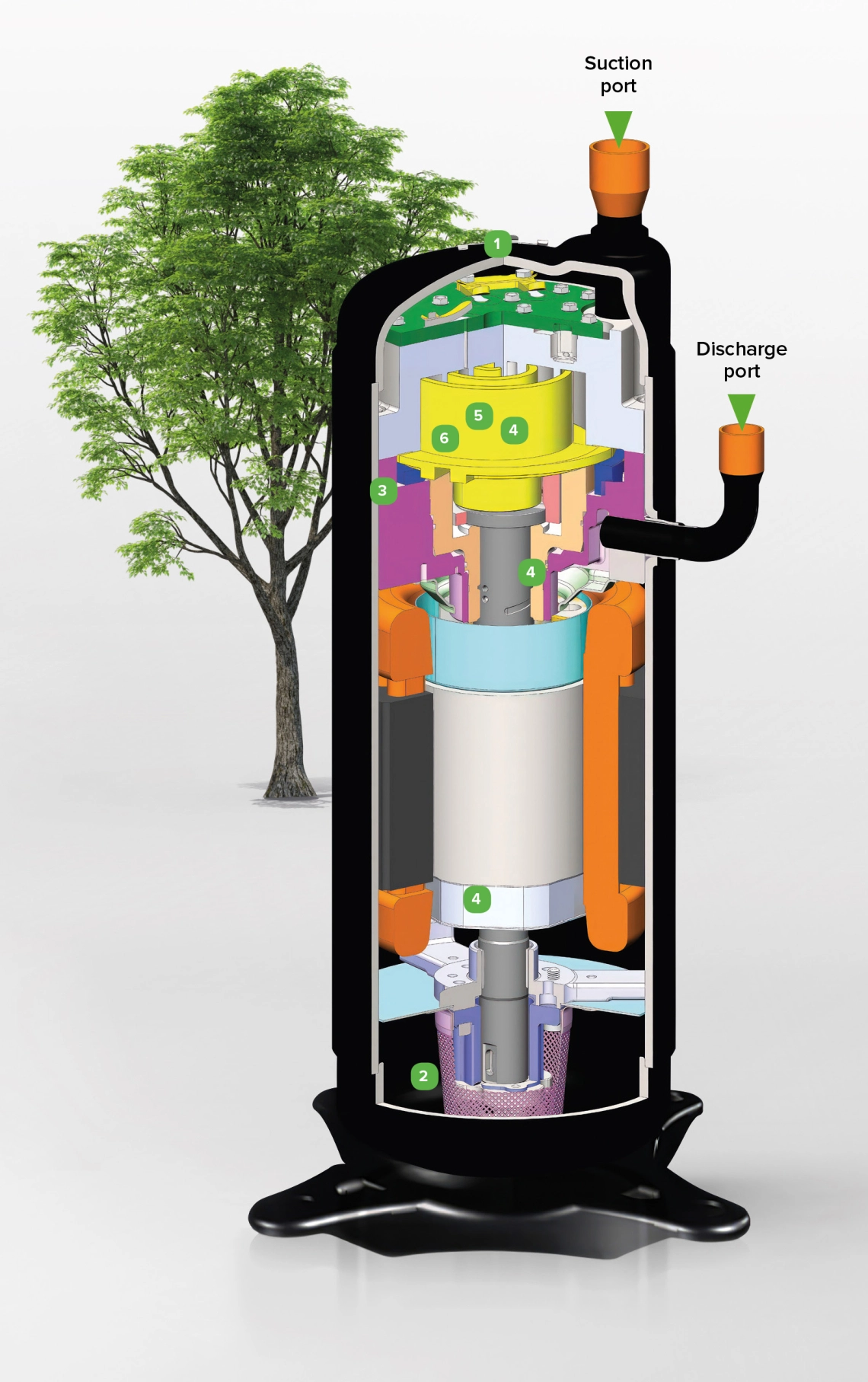

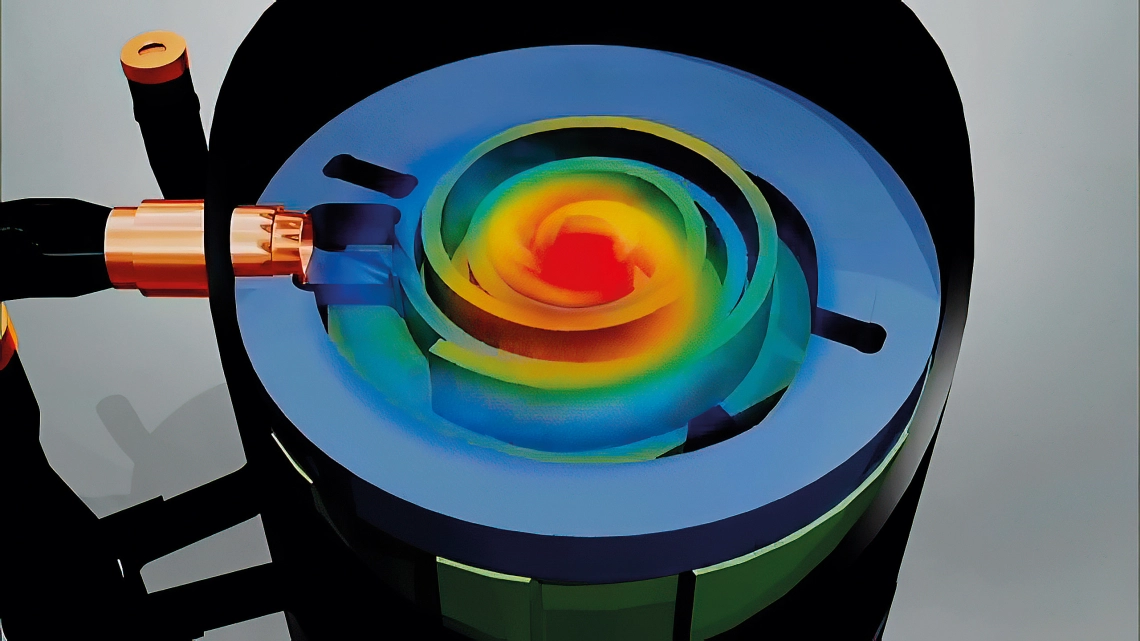

Nová řada MRF je vybavena pokročilými spirálovými kompresory se dvěma přídavnými výpustnými ventily. Nová konstrukce umožňuje optimální regulaci tlaku uvnitř kompresoru. Díky tomuto vylepšení se výrazně zlepšila stabilita provozu při vysokých i nízkých otáčkách. A bylo dosaženo nízké úrovně pulzací výtlačného tlaku. Zlepšené provozní parametry zvyšují životnost kompresoru a snižují spotřebu energie systémů jako celku

1. Technologie přetlakového ventilu. Uvolněním nadměrné komprese během kompresního procesu tato technologie snižuje kompresní ztráty, čímž zlepšuje výkon a účinnost kompresoru při provozu v kompresní oblasti.
2. Technologie vysoce účinného mazání olejem. Přívod oleje je navržen tak, aby zajistil účinnost olejového filmu ložiska za všech provozních podmínek, včetně nízkých provozních otáček, a to využitím technologie přívodu s tlakovým rozdílem.

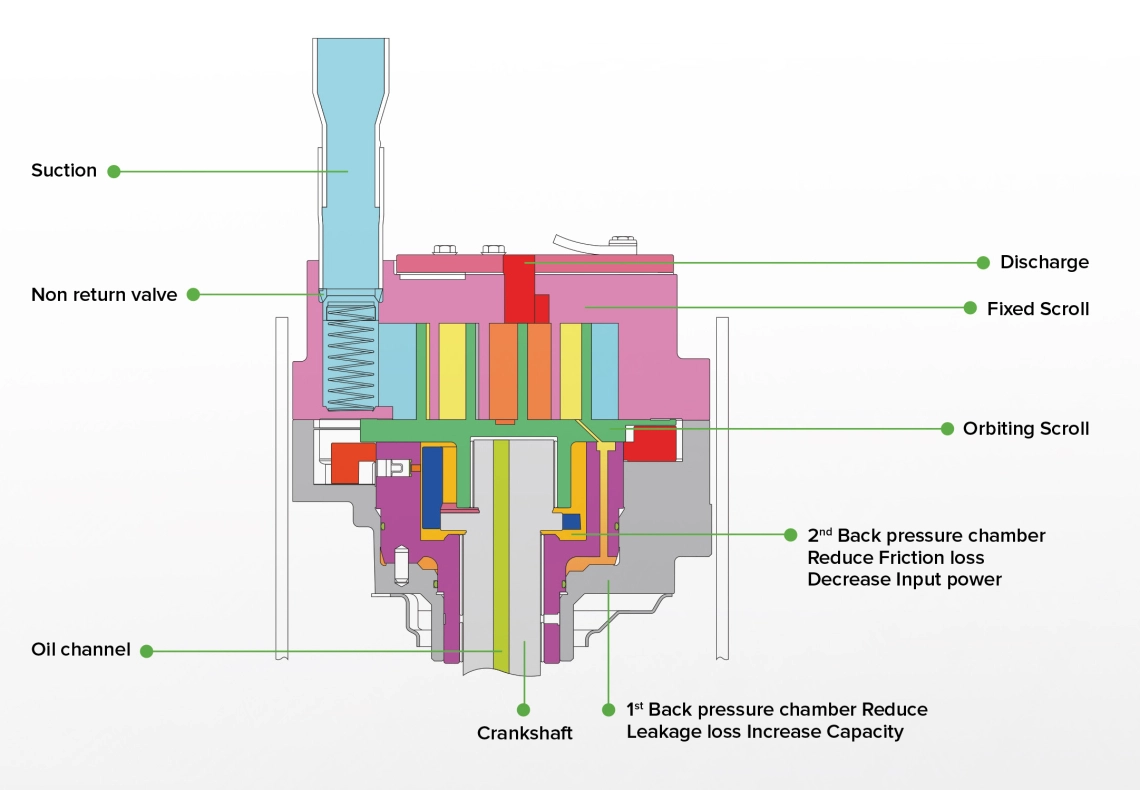

3. Technologie mechanismu shody s rámem. Tento mechanismus byl navržen tak, aby pohyblivé části pracovaly s přesnými tlakovými silami (pomocí dvou středních tlakových komor, které vyrovnávají sílu pro každou část), což má za následek zvýšenou spolehlivost kompresoru tím, že umožňuje jeho provoz při vyšších kondenzačních teplotách až 65 °C po neomezeně dlouhou dobu, a také vyšší výkon kompresoru při nižším příkonu díky minimalizaci třecích ztrát na minimum.
4. Technologie nízkých vibrací. Vibrace jsou sníženy vyvážením rotujících částí v mechanických a rotorových systémech, které se pohybují v rozsahu otáček od nízkých po vysoké, což vede k jemnějším vibracím a nižší hlučnosti.
5. Asymetrická spirálová technologie. Část scroll byla navržena tak, aby se snížily ztráty netěsností při nízkém průtoku chladiva na straně sání a ztráty netěsností při nízkém kompresním poměru, což vede ke stabilnějšímu výstupnímu průtoku chladiva.
6. Oválná technologie Scroll. Technologie Oval Scroll (patent společnosti Mitsubishi), umožňuje dosáhnout většího zdvihového objemu a kapacity při stejné velikosti jednotky tím, že transformuje typický tvar scroll do oválu.

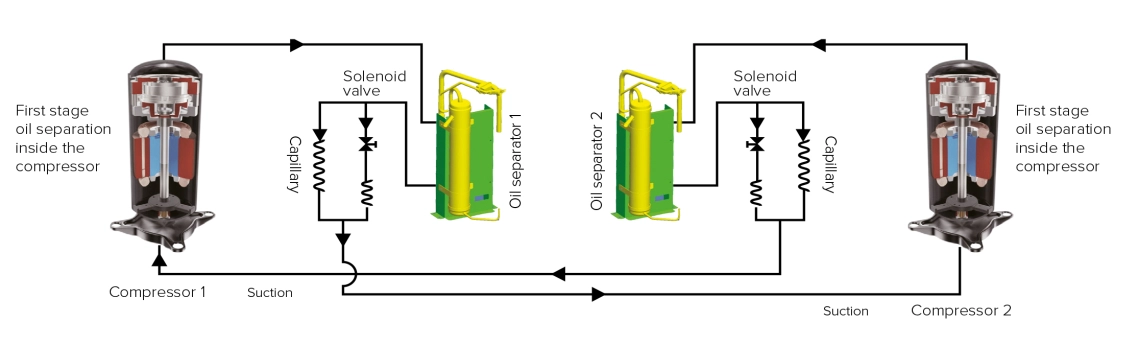

Účinnost zpětného toku oleje

Pokud kompresor pracuje při nízké frekvenci, je návrat oleje pouze přes kapiláru. Pokud kompresor pracuje při vysoké frekvenci, je návrat oleje veden přes kapiláru a elektromagnetický ventil. Technologie křížové výměny oleje provádí vyrovnávání hladiny oleje v jednotkách s více kompresory.

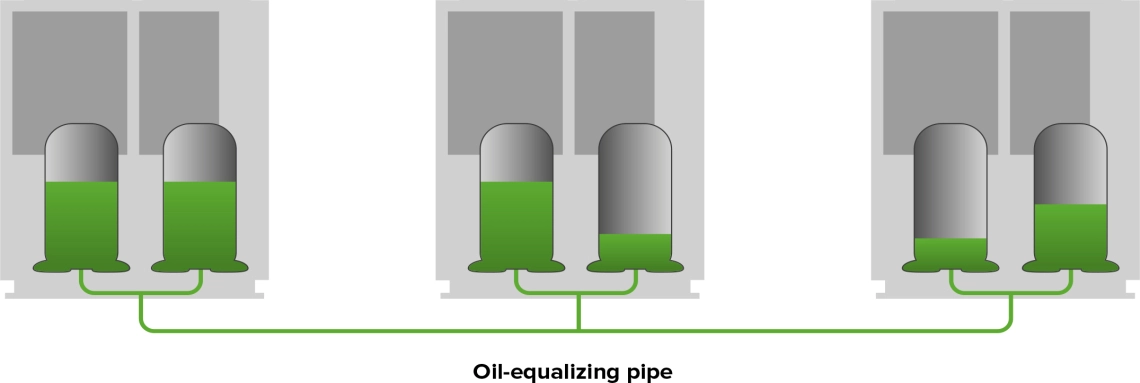

Regulace hladiny oleje

Přídavné potrubí slouží k vyrovnávání hladiny oleje mezi venkovními jednotkami v kombinaci více jednotek. Tato technologie zaručuje normální hladinu oleje ve všech kompresorech všech venkovních jednotek.

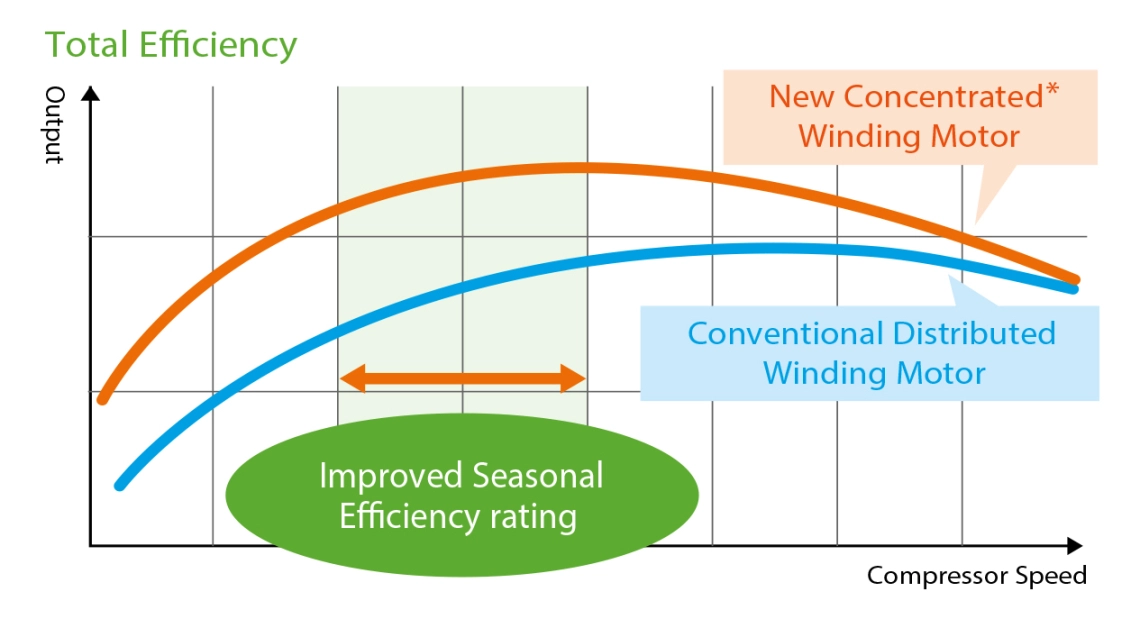

Motor se soustředěným vinutím dosahuje "vysokého výkonu" a "zlepšení celkové účinnosti"

Nově navržený vysoce výkonný procesor umožňuje vysoce přesnou optimalizaci otáček kompresoru, což vede k použití motoru se soustředěným vinutím. Náš výrobek dosahuje vysokého výkonu a lepších účinků úspory energie a zejména zlepšuje hodnocení sezónní účinnosti.

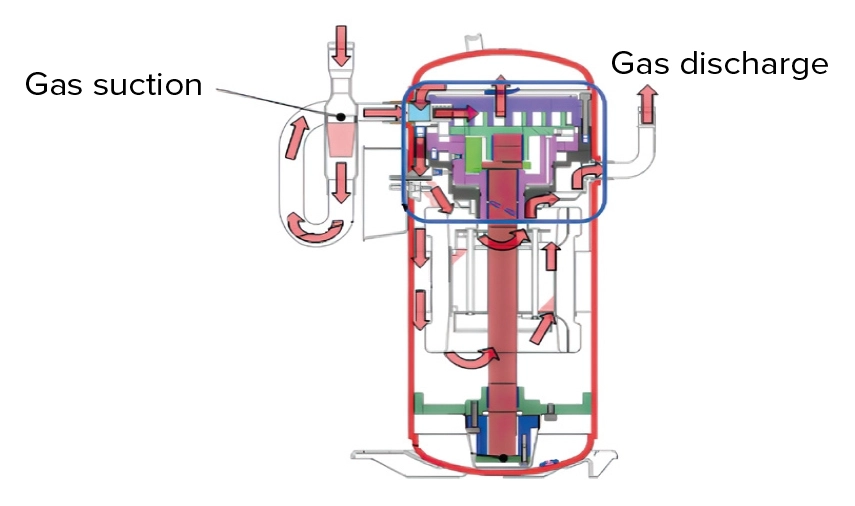

Optimalizace výtlaku

Zavedení nového víceportového výtlačného prostoru v kompresoru představuje významné vylepšení regulace tlaku, které nabízí lepší vyvážení a optimalizaci. Tato inovace vedla ke znatelnému zlepšení výkonu, zejména v oblasti středních frekvencí, což má za následek vyšší roční účinnost systému.

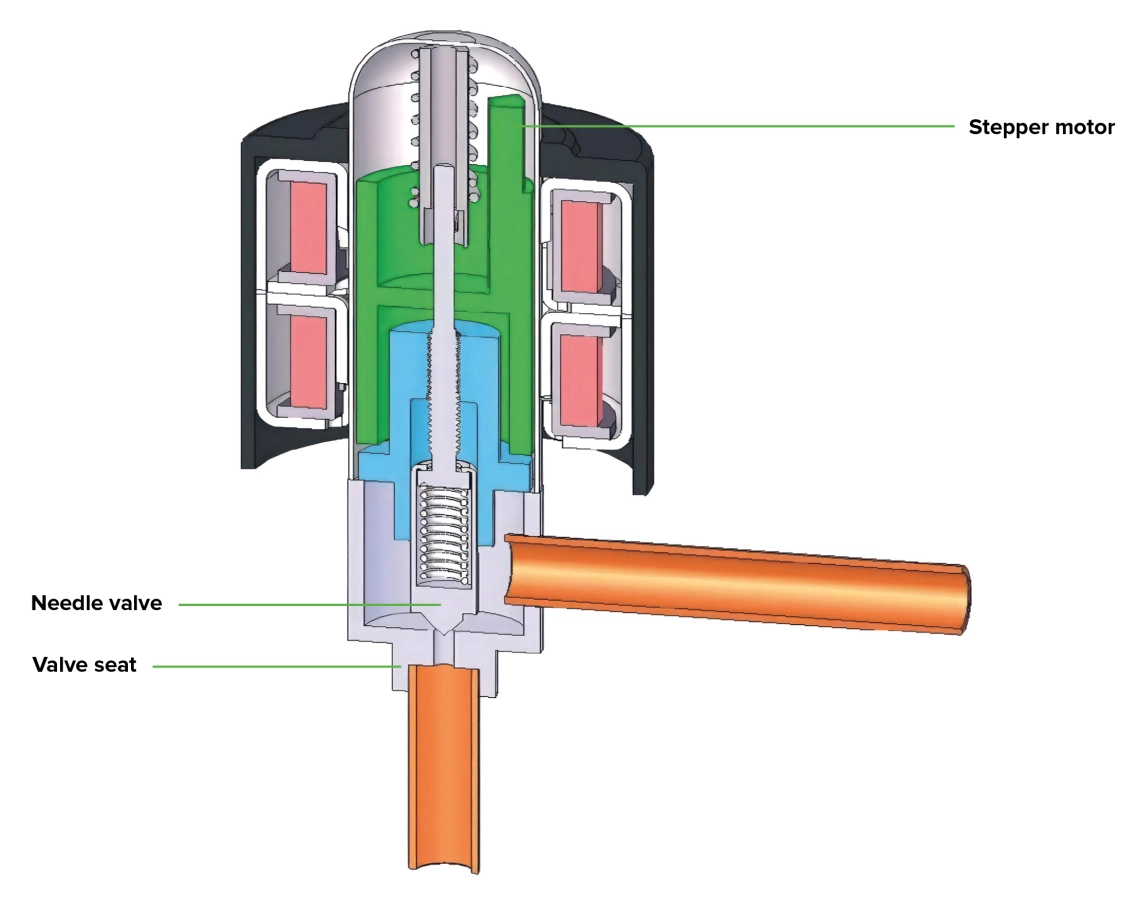

Technologie elektronického řízení expanzního ventilu

Elektronické expanzní ventily jsou nastaveny pro všechny jednotky ODU a IDU Pro zajištění efektivní distribuce chladiva mezi jednotkami ODU a IDU, dosažení stejného účinku a komfortu v různých místnostech.

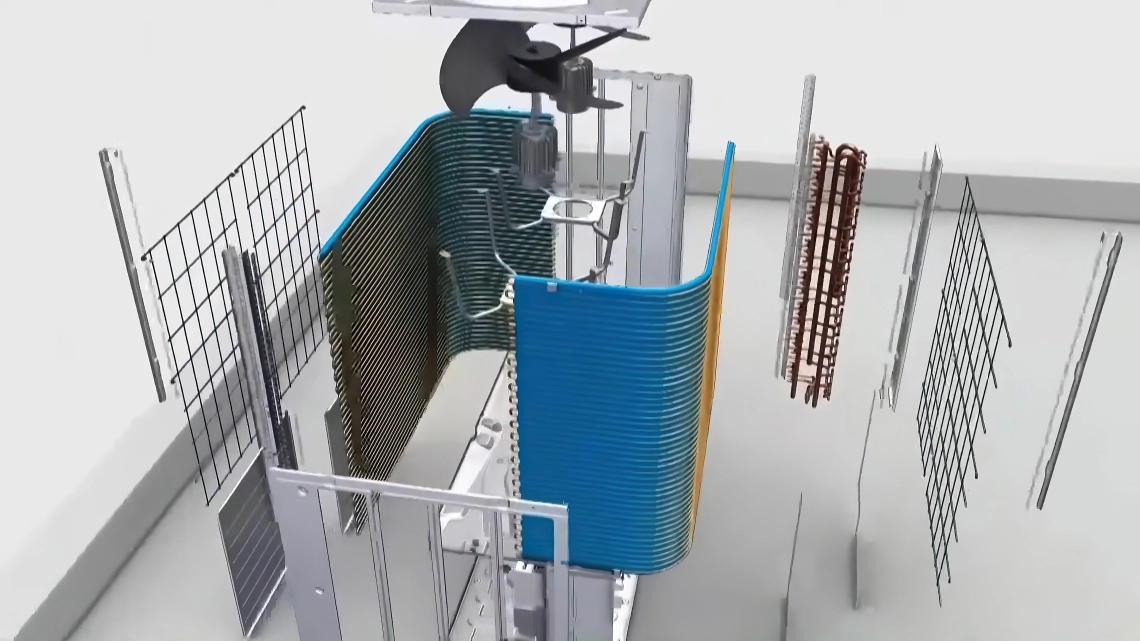

konstrukce sekčního výměníku tepla

Sekční výměník tepla může upravovat svůj výkon v závislosti na aktuálním zatížení. Tato konstrukce umožňuje provoz při nízkém zatížení (kdy pracují např. pouze 1-2 vnitřní jednotky)

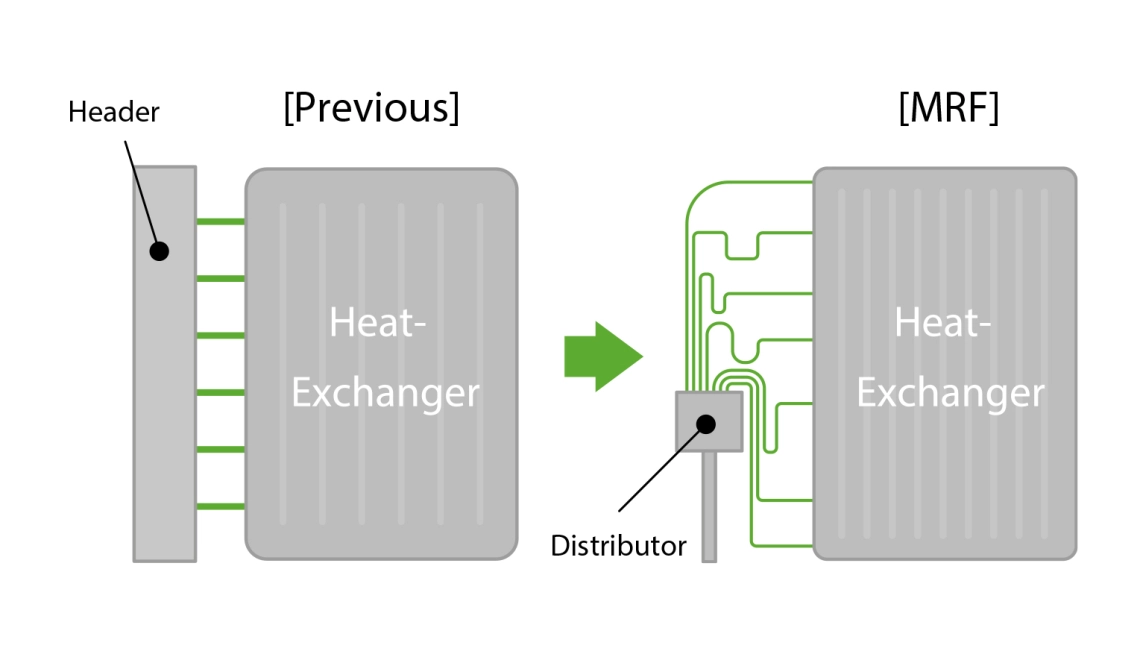

Vylepšený výměník tepla

Díky změně uspořádání potrubí od hlavice k výměníku tepla se zlepšil tok distribuce chladiva a bylo dosaženo maximální energetické účinnosti. Výměník tepla
má vylepšenou distribuci chladiva a zvýšenou účinnost. Kromě toho se díky zvětšení efektivní plochy přenosu tepla ve výměníku tepla zvýšila energetická účinnost.

Vysoká spolehlivost

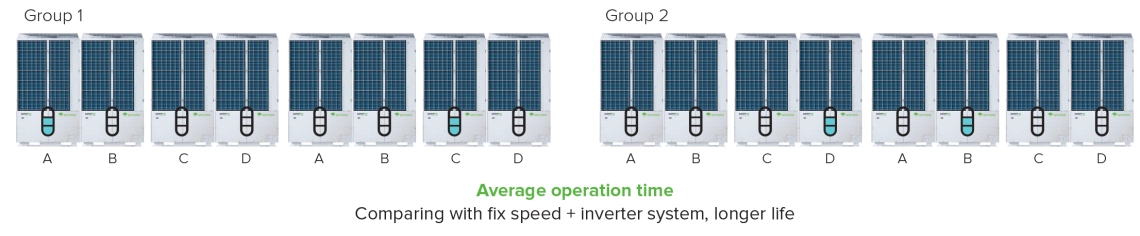

Recyklační provoz
Recyklační provoz, delší životnost kompresoru

K dispozici je více režimů, které vyhovují potřebám různých uživatelů

Provozní režim: priorita chlazení, priorita vytápění, pouze chlazení, pouze vytápění a priorita VIP.

Tichý režim: k dispozici je sedmipolohový tichý režim (noční tichý režim a šestipolohový tichý režim).

Režim statického tlaku: režim bez statického tlaku, režim nízkého statického tlaku, režim středního statického tlaku a režim vysokého statického tlaku.

Dvojitá ochrana kompresoru

Na základě základního snímače výtlaku plynu přidává MOV 6 snímač teploty oleje na spodní straně kompresoru.
Hlavní funkce snímače teploty oleje

• Řídí zapnutí/vypnutí ohřívače klikové skříně, čímž zabraňuje kapalinovým šokům kompresoru
• Vyhodnocuje, zda se do kompresoru během provozu dostává kapalné chladivo
• Prevence přehřátí oleje
• Snímač vysokého tlaku pro každý kompresor, takže pro modul s
• 2 kompresory jsou 2 čidla vysokého tlaku a 1 čidlo nízkého tlaku

Ochrana proti hromu

Ve svorkovnici je umístěn svodič přepětí, aby se zabránilo vysokým napěťovým špičkám.

Technické vlastnosti

T1 3PH/380~400V/50(60)Hz

Jednotlivý modul: 8/10/12/14/16HP

Kombinovaný modul: 26-48HP
(2 moduly)

T1 3PH/380~400V/50(60)Hz

Kombinovaný modul: 50-72HP
(3 moduly)

T1 3PH/380~400V/50(60)Hz

1. Výkon testován podle normy EN14511.
2. Kapacita platí pro následující podmínky:
Chlazení: vnitřní teplota 27 °C DB/ 19 °C WB, venkovní teplota. 35 °C DB, 7,5 m dlouhé připojovací potrubí, výškový rozdíl 0.

Vytápění: vnitřní teplota 20 °C DB venkovní teplota. 7 °C/6 °C WB, délka spojovacího potrubí 7,5 m, výškový rozdíl 0
3. V souladu s naší politikou inovací se některé specifikace mohou změnit bez předchozího upozornění.

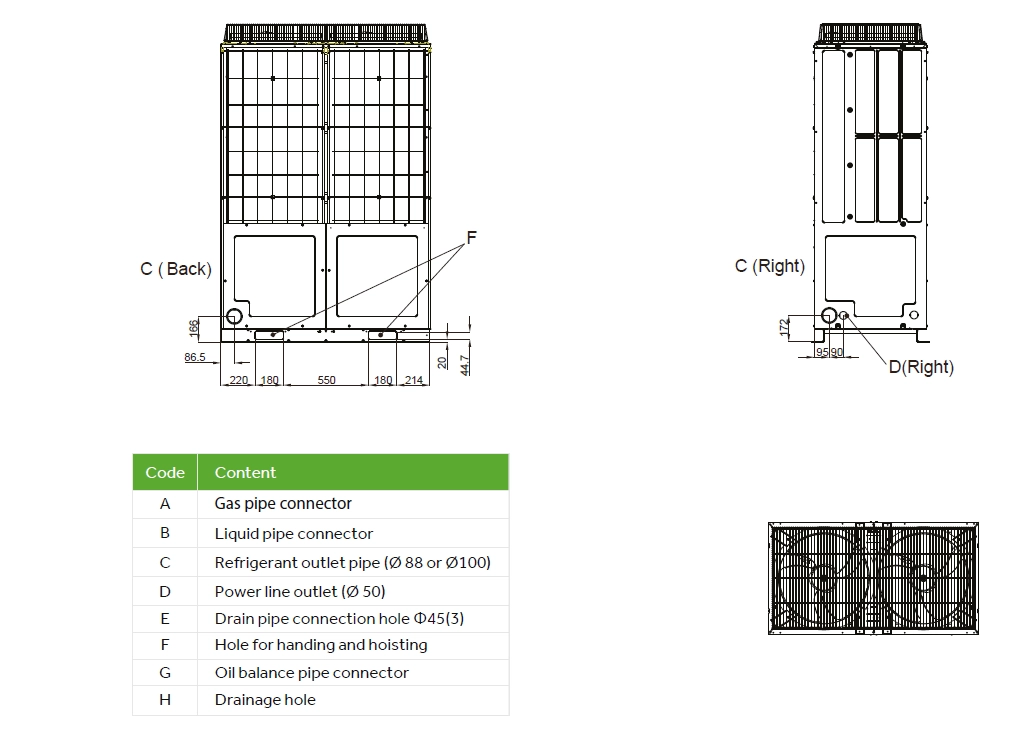

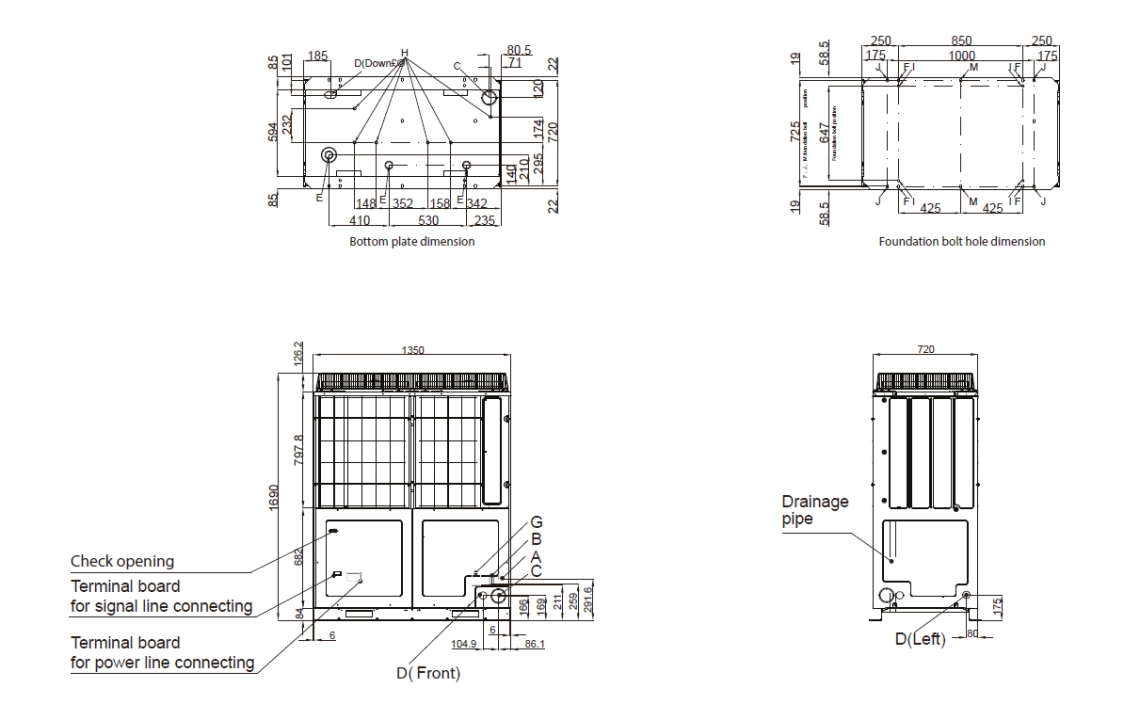

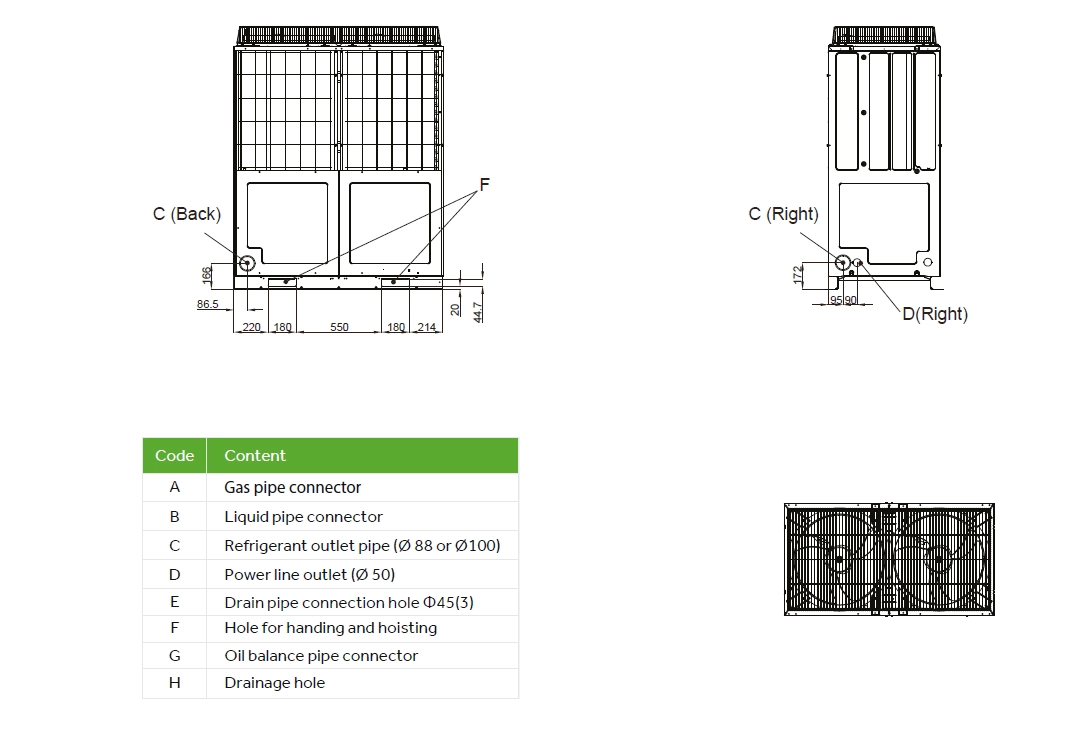

Rozměry

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD

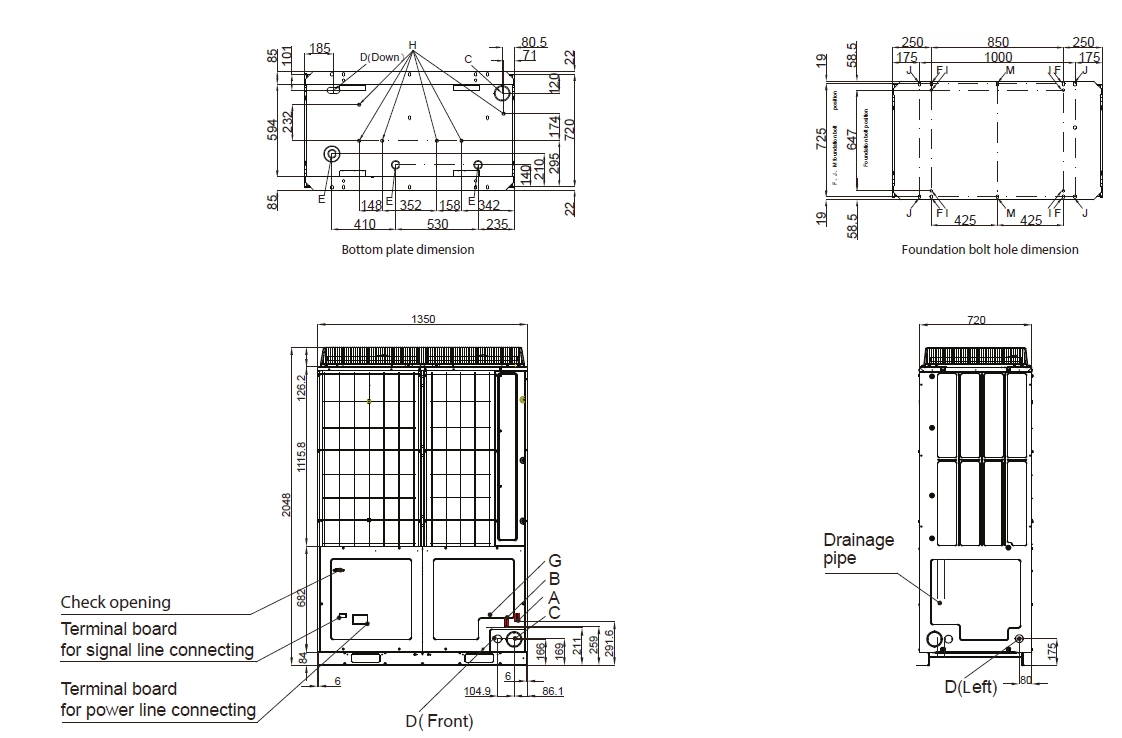

Rozměry

Rozměry

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

Rozměry

Poznámka: při instalaci vzduchového kanálu je vnitřní vzduchový kanál obdélníkový: délka × šířka ≥ 1300 mm × 660 mm
