Modulární tepelné čerpadlo řady STANDARD MCU-YH

Vysoká účinnost, úspora energie a ochrana životního prostředí

Tepelné čerpadlo používá ekologické chladivo R410A. Jedná se o bezchlorové, stabilní a netoxické chladivo, které nenarušuje ozónovou vrstvu a je bezpečné pro životní prostředí. Toto chladivo zajišťuje účinný přenos tepla, což znamená vyšší výkon modulárního tepelného čerpadla a nižší spotřebu energie.

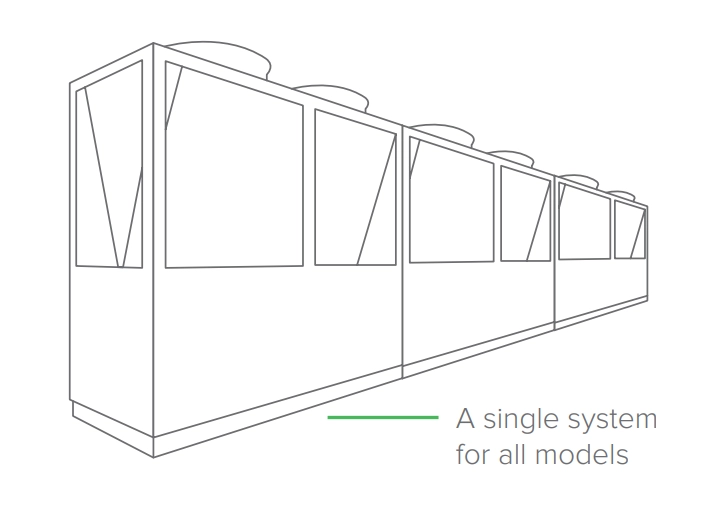

Modulární konstrukce

Jedinečnou vlastností této řady je její modulární konstrukce s možností kombinovat až 16 modulů (165YH plus až 8 modulů) v jednom systému. Tato vlastnost umožňuje rozšíření výkonu nad 1 MW, přičemž počet výkonových stupňů se rovná počtu kompresorů, takže můžete mít až 32 výkonových stupňů se 16 chladicími moduly (u dvoukompresorových modelů). Celý systém je řízen prostřednictvím jediného dálkového ovladače připojeného k hlavnímu modulu, zatímco ostatní moduly jsou podřízené. Výsledkem je N-modulové monoblokové tepelné čerpadlo.

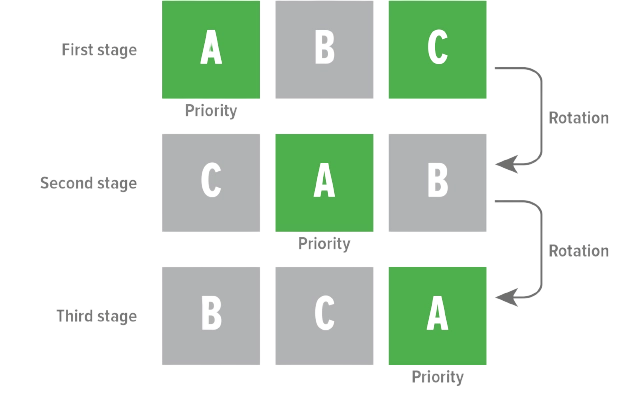

Plovoucí hlavní tepelné čerpadlo

Jakékoli samostatné tepelné čerpadlo může fungovat jako hlavní čerpadlo: stačí jej jednou připojit k drátovému regulátoru. Tím odpadá problém s vyřazením celého systému z provozu, když hlavní tepelné čerpadlo selže.

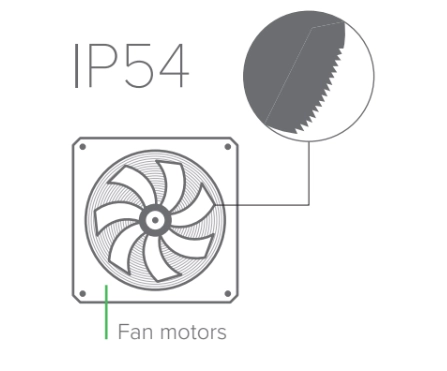

Vysoce účinné ventilátory

Kovové lopatky ventilátoru s pilovitými hranami zajišťují zvýšený průtok vzduchu a vysokou pevnost spolu s nízkou hlučností. Motory ventilátorů s krytím IP54 zajišťují bezpečný a spolehlivý provoz i v nepříznivém počasí.

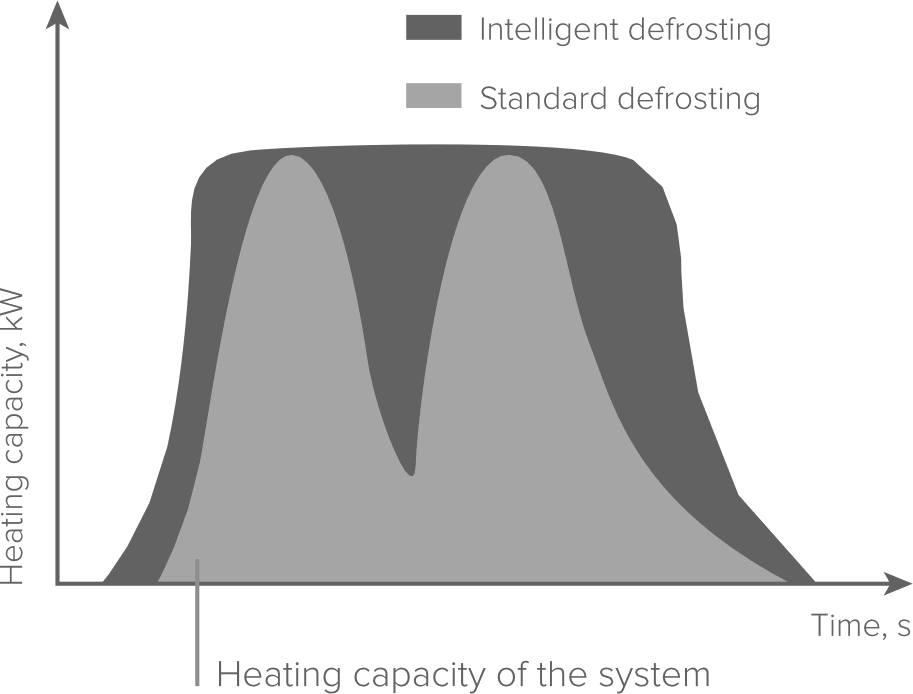

Inteligentní odmrazování

Řídicí jednotka zjišťuje aktuální míru zamrzání na základě analýzy průtoku vzduchu, poklesu teploty a tlaku chladiva ve venkovním výměníku tepla. Při prvním způsobu je odmrazování periodicky zapínáno a vypínáno na základě časovače. Při druhém způsobu je spuštění odmrazování koordinováno s čidlem teploty venkovního výměníku tepla.

Snadná údržba

Vypnutím jednoho z modulů se nezastaví celý systém. Díky tomu můžete kdykoli opravit, odstranit závadu/servisovat, vyměnit nebo dokonce přidat jakýkoli modul, přičemž chlazení nebo vytápění objektu není přerušeno.

Výkonná ochrana

Tepelné čerpadlo je vybaveno výkonnou ochranou, včetně autodiagnostické funkce, která zajišťuje dlouhodobý, stabilní a spolehlivý provoz. Tepelné čerpadlo lze nastavit tak, aby po obnovení napájení rychle pokračovalo v aktuálním provozu.

• Ochrana proti přetížení kompresoru
• Ochrana proti vysokému / nízkému tlaku
• Ochrana proti vysokému / nízkému napětí
• Ochrana proti nedostatku vody
• Ochrana proti zkratu kompresoru
• Ochrana motoru ventilátoru proti přehřátí
• Ochrana napájení
• Ochrana proti teplotě výfukových plynů
• Ochrana teploty výstupní vody

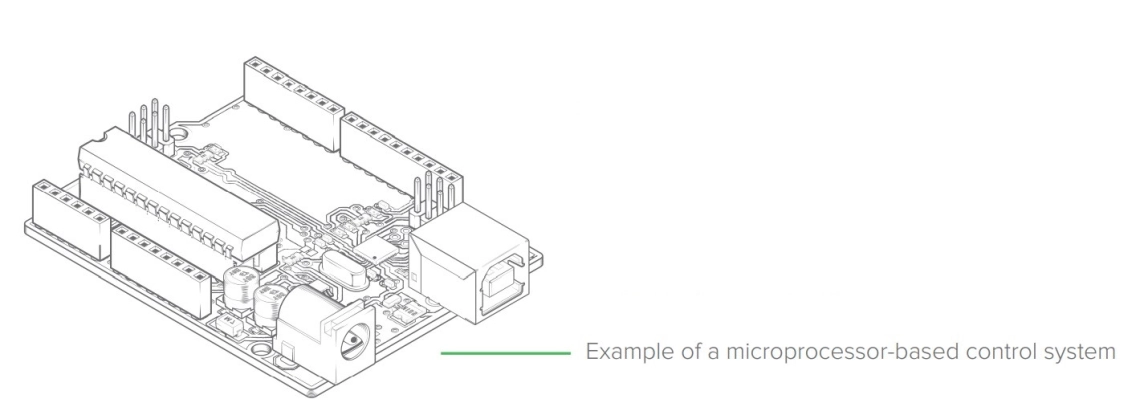

Řídicí systém

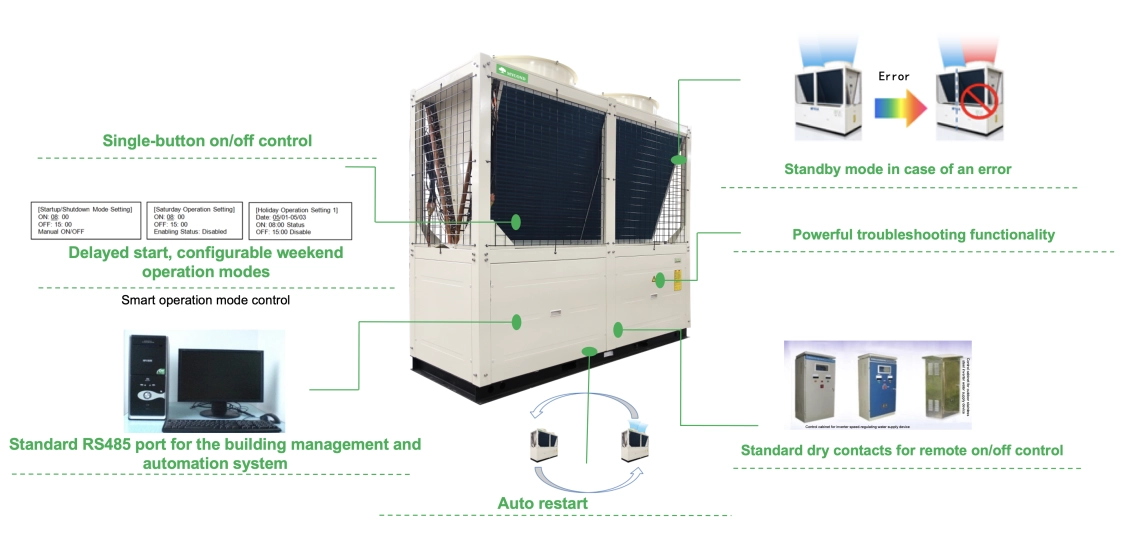

Tepelné čerpadlo je vybaveno mikroprocesorovým řídicím systémem 3. generace a nejmodernějším dálkovým ovládáním. Modulární řídicí systém zabudovaný do tepelného čerpadla je vybaven porty USB pro snadnou údržbu a aktualizaci řídicího softwaru.

Modbus

Součástí standardní výbavy je deska Modbus, takže tepelné čerpadlo lze připojit k novému nebo stávajícímu systému řízení pro pohodlné dálkové ovládání a analýzu prostřednictvím počítače.

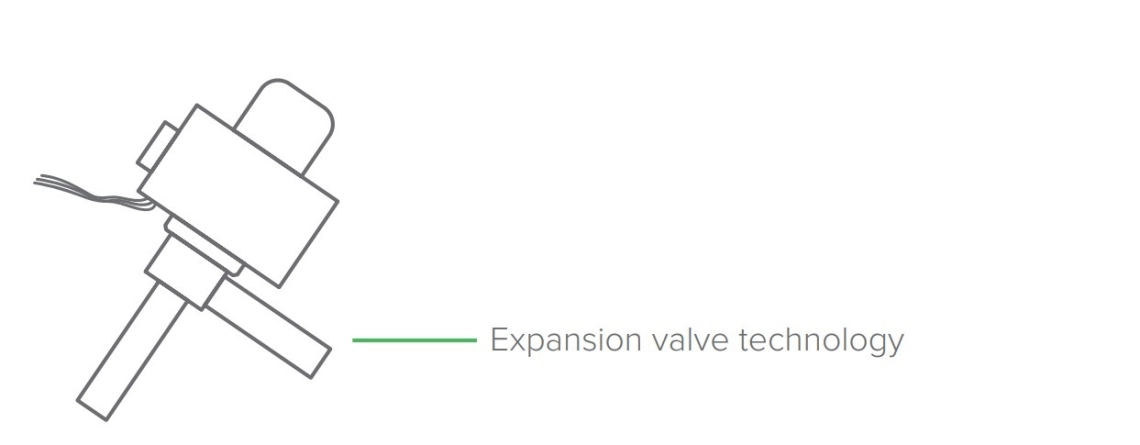

Přesný EXV

Tepelné čerpadlo je vybaveno 480stupňovým EXV pro přesnou regulaci průtoku chladiva. Patentovaná technologie regulace umožňuje rychlé a přesné dynamické nastavení hladiny chladiva v systému na základě změn zatížení, čímž se výrazně zvyšuje energetická účinnost.

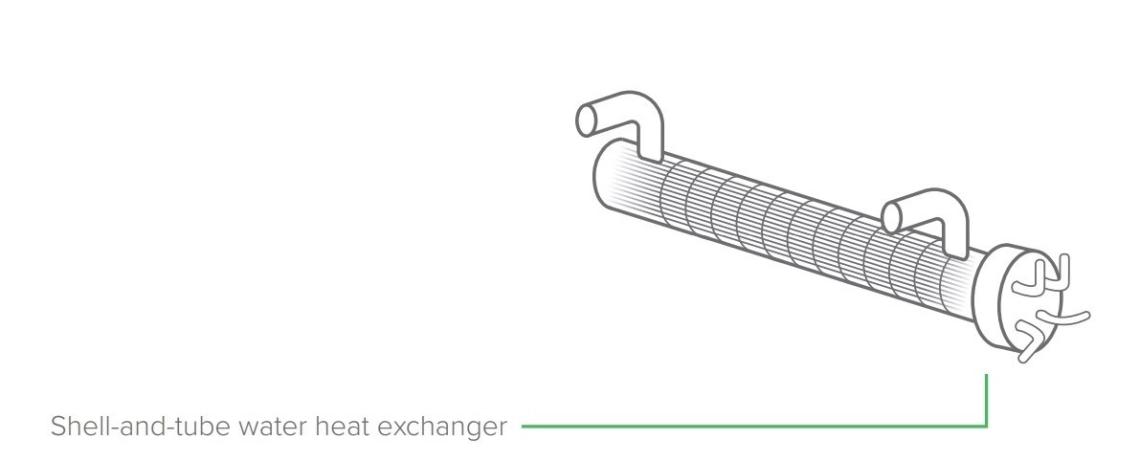

Plášťový a trubkový výměník tepla

Tepelné čerpadlo je vybaveno vysoce účinným vodním výměníkem typu shell-and-tube. Drážkovaný vnitřní povrch spolu se šroubovitou částí zlepšuje přenos tepla, zatímco rozšířené kanály pro kapalinu ve srovnání s deskovým výměníkem tepla snižují odpor proudění a zabraňují ucpávání trubek. V důsledku toho je plášťový výměník tepla méně citlivý na kvalitu vody a je odolnější vůči mrazu.

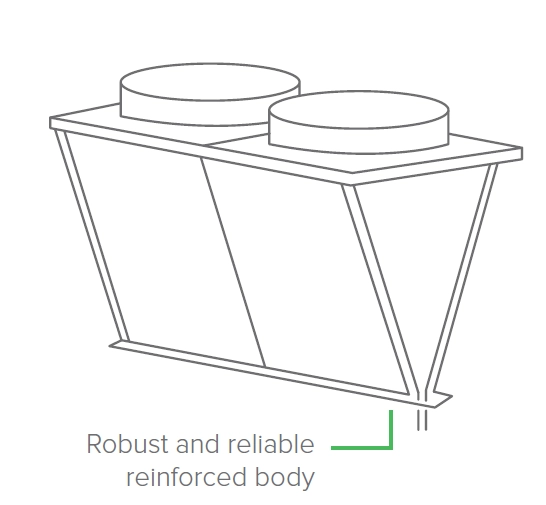

Kondenzátor ve tvaru V

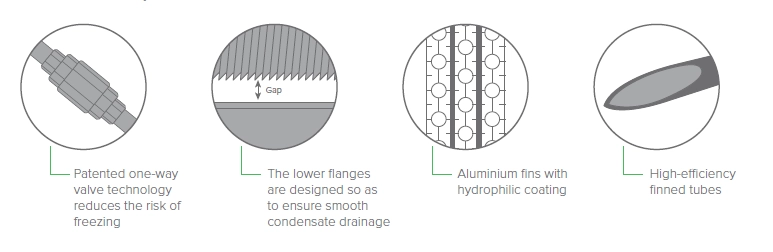

Speciální konstrukce výměníku ve tvaru písmene V zajišťuje zvýšené proudění vzduchu, zatímco hydrofilní hliníková žebra a vlnité vnitřní trubky zvyšují účinnost přenosu tepla. Kovové lopatky ventilátoru a síťové mřížky zajišťují větší spolehlivost a ochranu proti vnějším vlivům. Zpětný ventil instalovaný v okruhu chladiva ve spodní části výměníku tepla zabraňuje cirkulaci chladiva o nízké teplotě v režimu vytápění a zároveň umožňuje cirkulaci chladiva o vysoké teplotě v režimu odmrazování. To zabraňuje tvorbě ledu a chrání výměník tepla před zamrznutím.

Použitá technologie zabraňuje tvorbě ledu a chrání výměník tepla před zamrznutím. Mezi dnem výměníku tepla a pánví je také mezera, která zajišťuje volný průtok rozmrazovací vody, čímž zlepšuje její odtok a zabraňuje jejímu hromadění a zamrzání.

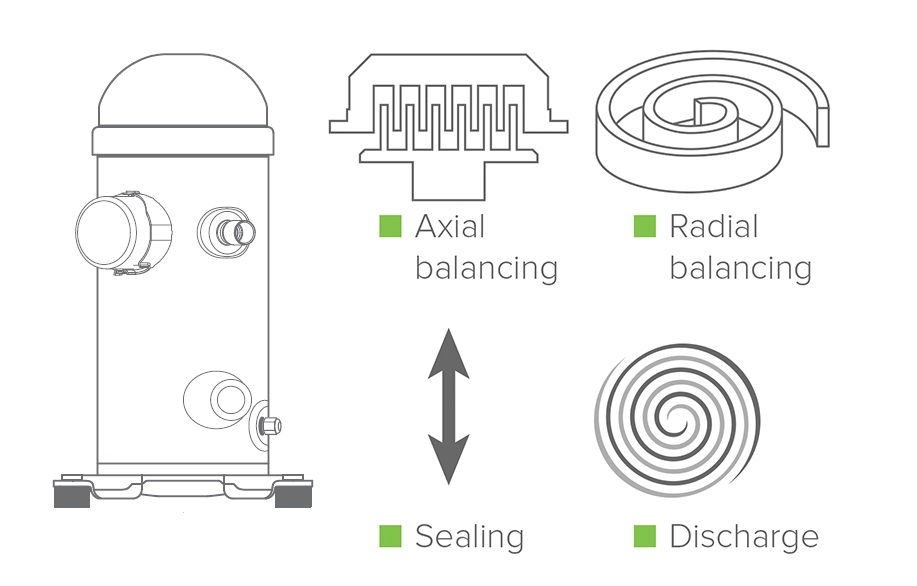

Účinný spirálový kompresor

Tepelné čerpadlo je vybaveno účinnými hermeticky utěsněnými kompresory typu scroll od světoznámých značek. Axiální vyvážení a bezkontaktní těsnění spirál zajišťují provoz bez tření a minimalizují úniky. Tím je zajištěna vyšší účinnost kompresoru a spolehlivý provoz, jakož i nízká úroveň vibrací a hluku.

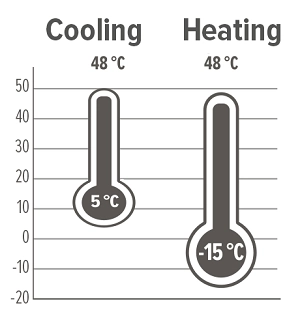

Provozní limity

Tepelné čerpadlo pracuje do -15 stupňů v režimu vytápění a do + 48 stupňů v režimu chlazení.

* Dočasně nedostupné v EU

Poznámky:
1. Chladicí výkon a spotřeba elektrické energie při provozu chlazení se vztahují na jmenovitý průtok vody, teplotu výstupní vody 7 °C a teplotu okolního vzduchu 35 °C.
2. Topný výkon a spotřeba elektrické energie při topném provozu se vztahují na jmenovitý průtok vody, teplotu výstupní vody 45 °C a teplotu okolního vzduchu 7 °CDB.
