Modulární tepelné čerpadlo Inverter řady MCU-YHI

Špičková řada tepelných čerpadel MCU YHI od společnosti Mycond je vyrobena na základě pokročilých technologií. Srdcem jednotky je pokročilý invertorový kompresor s technologií EVI. Spolu s ventilátory vyrobenými na bázi invertorových technologií, mikroprocesorovým typem regulace a dalšími komponenty od světoznámých značek zaručuje tepelné čerpadlo nepřetržitý provoz po celý rok, a to jak pro chlad do -20...55 C, tak pro teplo do -26...55 C stupňů. Kombinuje vysokou účinnost s přesným a celoročním udržováním klimatického výkonu pro jakýkoli systém
Chladicí výkon: 33,5 - 130 kW
Topný výkon: 34 -150 kW

Chcete si koupit nebo máte dotazy?
Modulární tepelné čerpadlo Inverter řady MCU-YHI

Úspora energie celého měniče

Třída energetické účinnosti 1 podle dvojího klasifikačního schématu na základě sezónního koeficientu energetické účinnosti (SEER) při provozu chlazení a vytápění. Úspora energie až 26 % v celém rozsahu SEER.

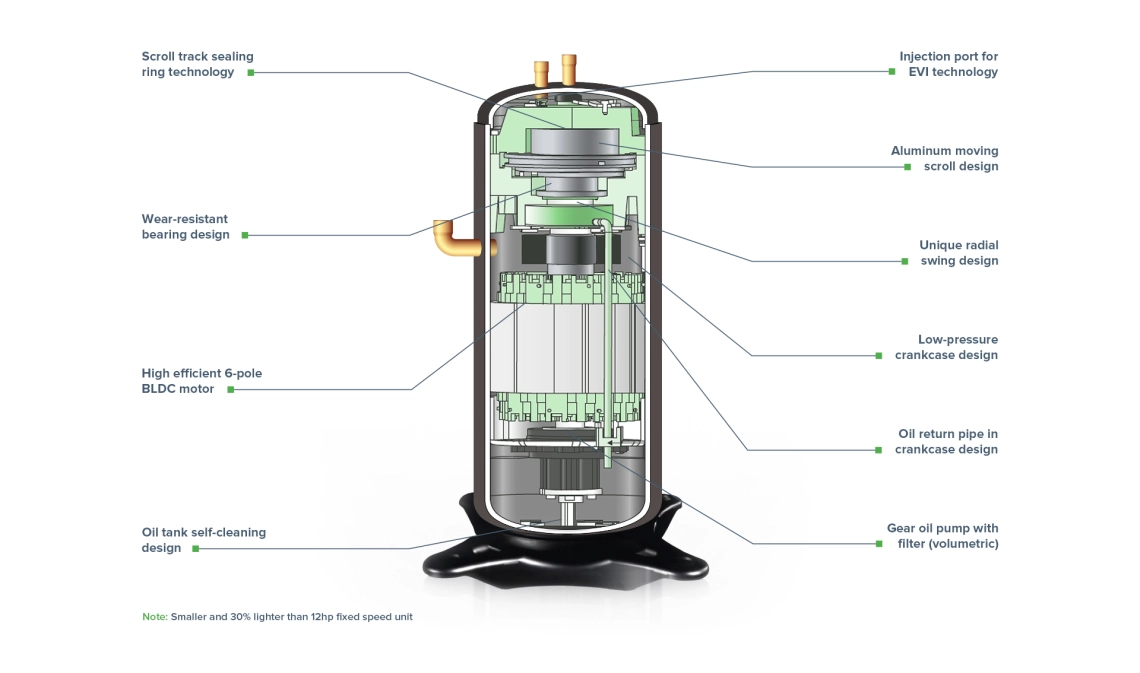

Vysoce účinný spirálový kompresor MyCond Inverter MCU-YHI

Různé aplikace

Toto řešení je vhodné pro běžné vnitřní použití, stejně jako pro speciální procesní a hygienické podmínky, provoz pouze při chlazení, nízkých teplotách a extrémních vedrech atd. Jednotka podporuje celou řadu alternativních aplikací.

Ovládací panel měniče MyCond MCU-YHI

Tepelná čerpadla MyCond Inverter MCU-YHI se senzorovým řízením

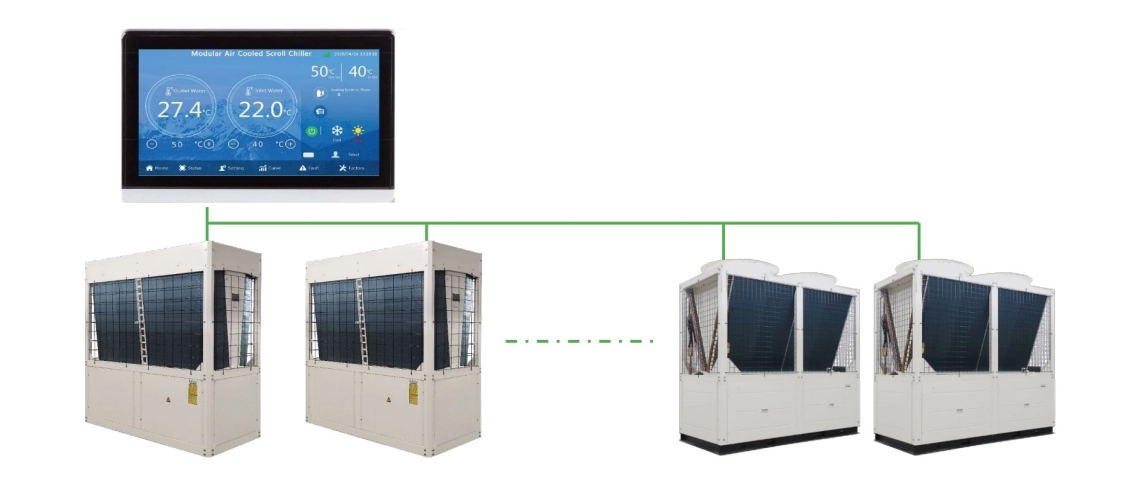

Inteligentní kombinace

Lze libovolně kombinovat až 16 modulů s pevnými otáčkami (YH\YHE) a moduly s frekvenčním měničem. To umožňuje splnit různé požadavky projektů, např. na úsporu energie.

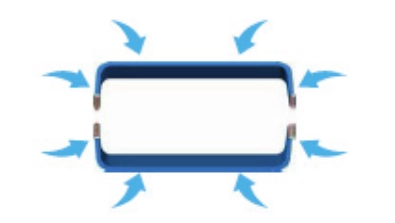

Všestranný přívod vzduchu

Výměník tepla se skládá ze dvou částí ve tvaru písmene U,

s o 45 % větší plochou na straně vzduchu a rovnoměrným celoplošným zpětným tokem vzduchu.

MyCond Inverter MCU-YHI Kruhový přívod vzduchu

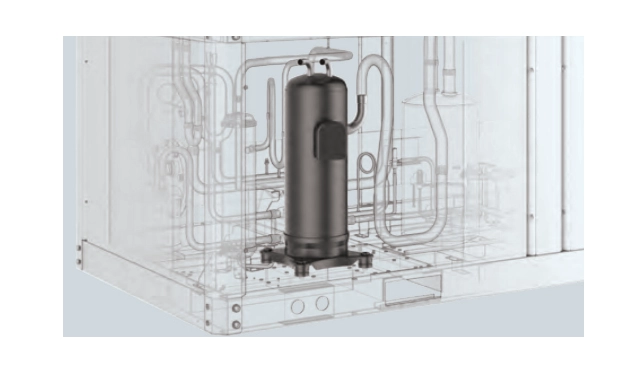

MyCond Inverter MCU-YHI Řídicí program pohonu vlastní konstrukce

Vlastní program řízení pohonu

Jednotka je poháněna motorem BLDC, přičemž řídicí program s 8 000 počty za sekundu a dvojitou filtrací zabraňuje výpadkům napájení při jakékoli frekvenční úrovni.

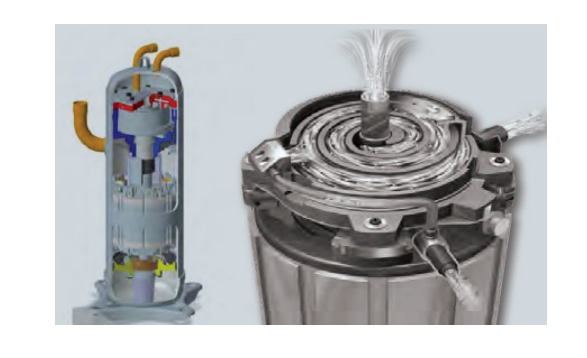

Provoz poháněný měničem a přesné nastavení výkonu

Výkonný invertorový kompresor podporuje plynulé nastavení výkonu v rozsahu 15 % až 100 %. Dobře funguje i při částečném zatížení, čímž se vyhýbá častým startům a zastavením. Použití technologie EVI umožňuje provoz v extrémních mrazech nebo vedrech.

MyCond Inverter MCU-YHI Kompaktní spirálový kompresor

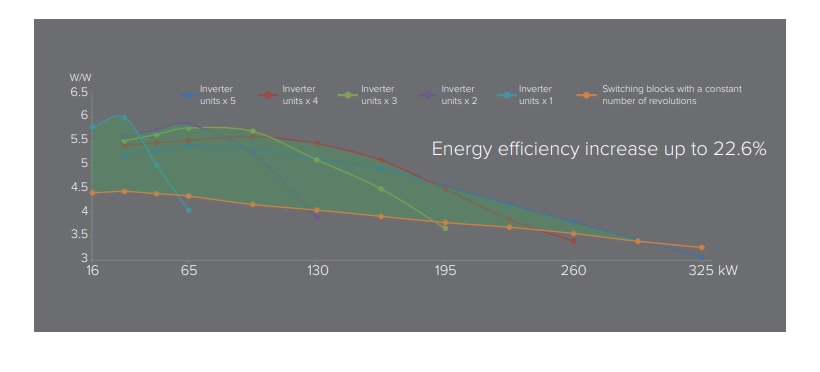

Měnič MyCond MCU-YHI Řízení vyvážení

Řízení vyvážení

Částečné zatížení má při provozu přednost. Při společném provozu několika jednotek je každý kompresor frekvenčně řízen prostřednictvím inteligentního řízení, které zajišťuje vyvážený provoz v energeticky účinné oblasti výkonové křivky.

Technologická konstrukce

  • Komponenty tepelného čerpadla jsou zcela skryté, aby nedošlo k jejich poškození
  • Vyšší účinnost výměny tepla díky zvětšené ploše nasávaného vzduchu
  • Plechový plášť lakovaný v barvě slonové kosti
  • Výrazná konstrukce invertoru s technologií zdokonaleného vstřikování par (EVI)
  • Vysoce účinný plášťový a trubkový výměník tepla

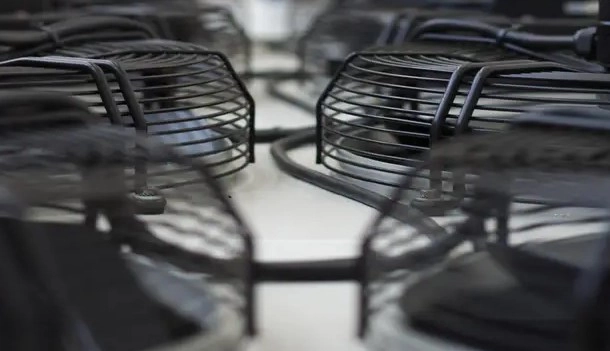

Střídač MyCond MCU-YHI Technologický design

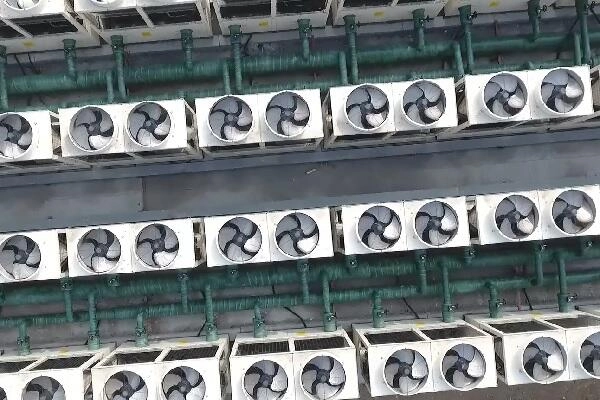

Střídač MyCond MCU-YHI Komunikační a řídicí funkce

Komunikační a řídicí funkce

  • Modulární konstrukce pro snadnou kombinaci jednotek

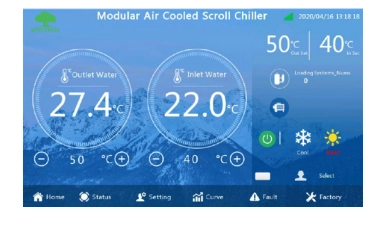

  • Snadno použitelný dotykový ovládací panel (příslušenství)

  • Podpora dálkového ovládání prostřednictvím sběrnice MODBUS

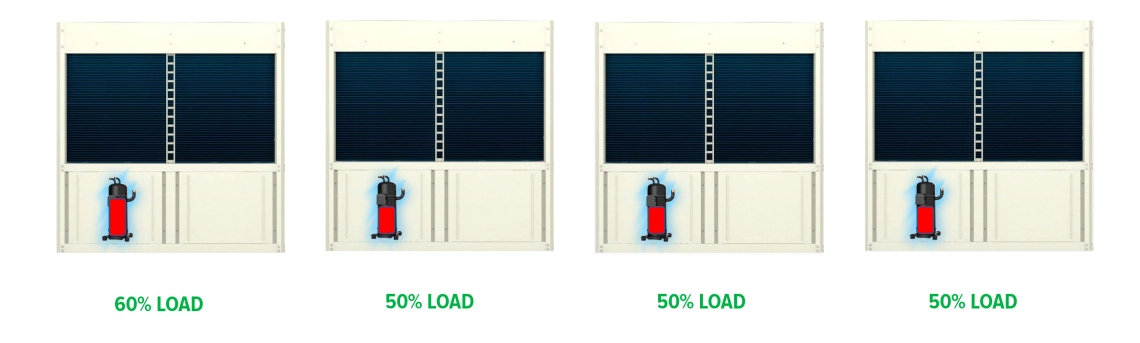

Upřednostnění provozu při částečném zatížení

Při kombinaci více modulů je inteligentně řízena frekvence každého kompresoru, přičemž přednost má provoz v energeticky úsporné oblasti částečného zatížení. Současně se vyrovnává doba chodu kompresoru a jeho zatížení, což usnadňuje rovnoměrné opotřebení každého kompresoru modulu.

MyCond Inverter MCU-YHI Ilustrace úrovně zatížení kompresoru

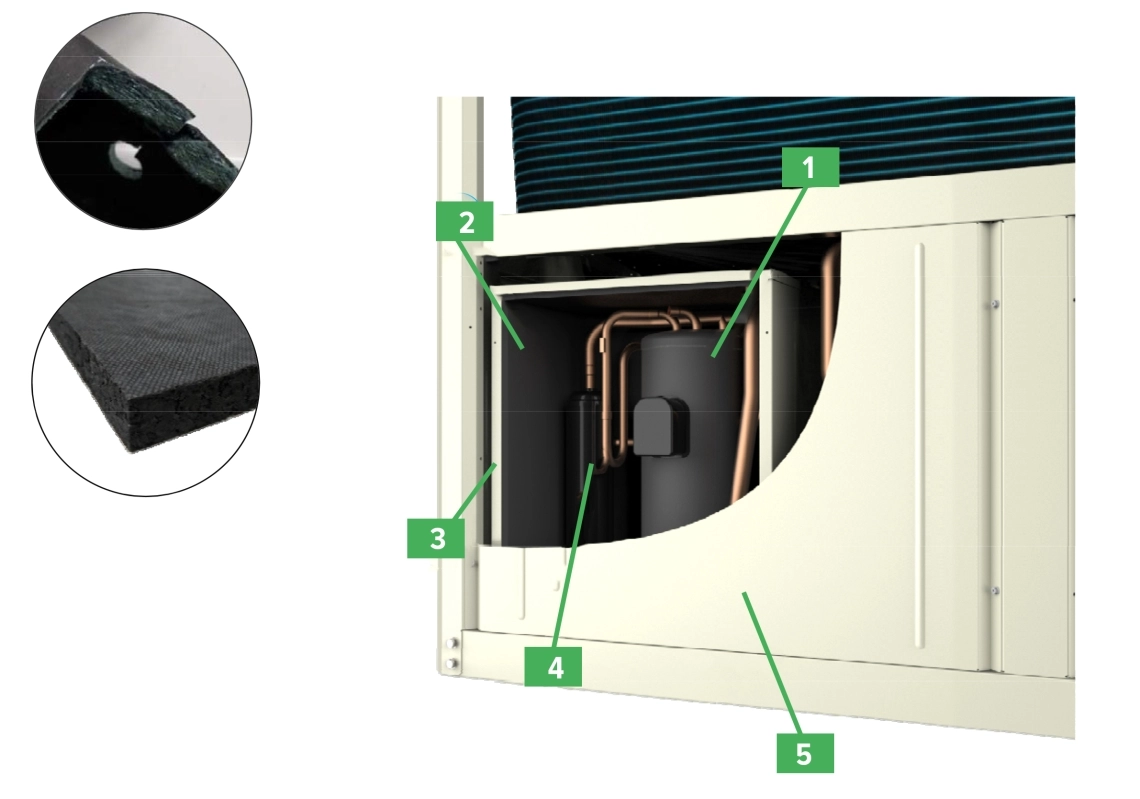

Patentovaná pětistupňová zvuková izolace kompresorového prostoru

  1. Akustický blok. Zelená plsť s butylovým pryžovým materiálem pro frekvenční hluk
  2. Ultratichý akustický panelový absorbér. Tlumicí pěnový materiál s vysokou hustotou, který účinně pohlcuje vibrace a hluk napříč frekvencemi
  3. Hermetická zvukotěsná skříň
  4. Sací a výtlačné měděné potrubí, odlučovač oleje, tlumič hluku atd. umístěné v odhlučněném boxu kompresoru
  5. Ochranný panel kolem jednotky k dalšímu blokování hluku

Komponenty modulárního tepelného čerpadla MyCond Inverter MCU-YHI

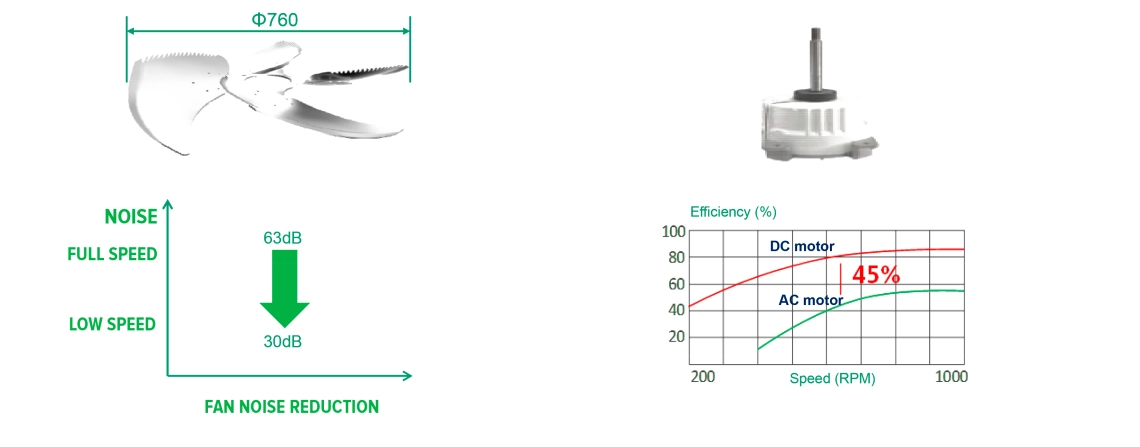

Axiální ventilátor s největším průměrem v oboru při stejném průtoku vzduchu

Pilovité velké oběžné kolo, nízké otáčky, nízké otáčky ventilátoru, provozní hluk při nízkých otáčkách u dvojitého dmychadla jako 30 dB. Bezkartáčový plně stejnosměrný motor ventilátoru se vyznačuje plynulým nastavením otáček v rozsahu 15-100 % a stabilnějším provozem, čímž se dosahuje vyšší energetické účinnosti při současném snížení hlučnosti.

Specifikace ventilátoru modulárního tepelného čerpadla MyCond Inverter MCU-YHI

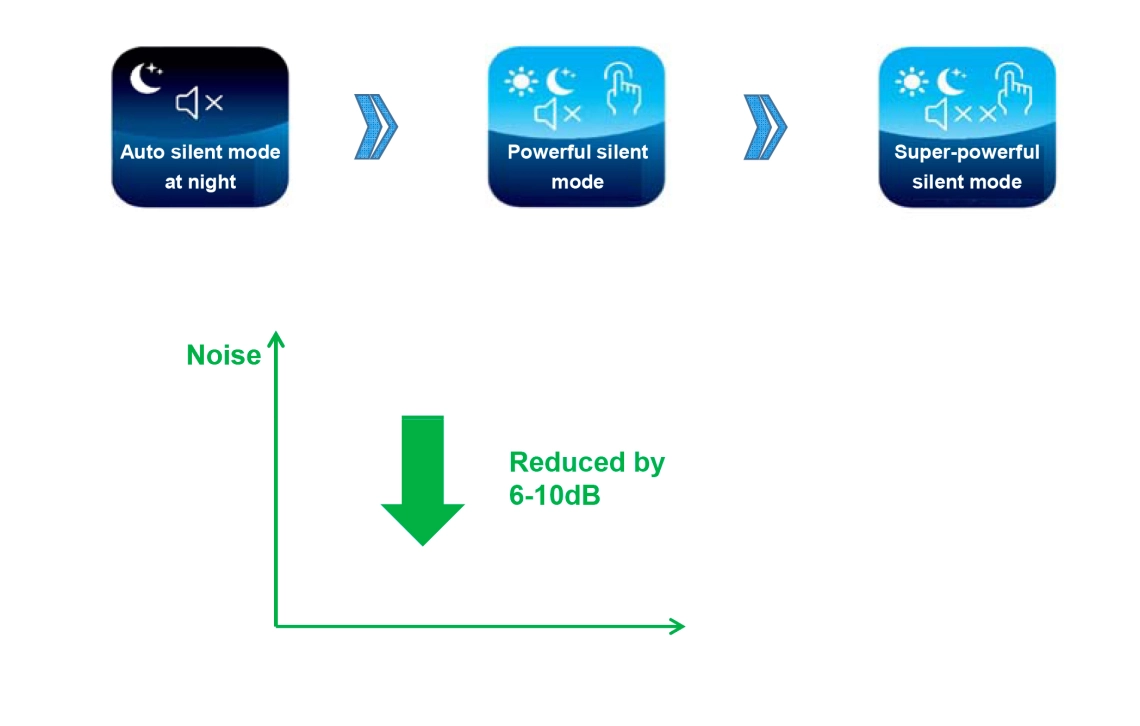

MyCond Inverter MCU-YHI Provozní režimy tepelného čerpadla a snížení hlučnosti

Frekvenční konverze a snížení hlučnosti

Tři volitelné tiché režimy
Díky nastavení kabelového ovladače jednotka automaticky omezuje provozní frekvenci kompresoru a ventilátoru a aktivně snižuje hluk, aby splnila vyšší požadavky zákazníků.

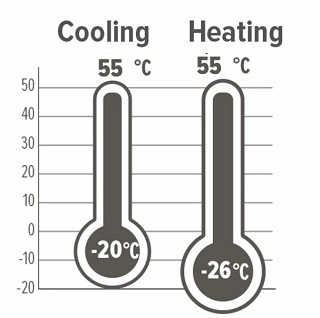

Provozní rozsah

Díky dlouholetým zkušenostem s vývojem a konstrukcí chladicích zařízení společnost úspěšně implementovala technologii vylepšeného vstřikování par (EVI) a invertorovou technologii a dosáhla průlomu v provozu modulárních tepelných čerpadel, provozní rozsah se zvýšil.

Měnič MyCond MCU-YHI Provozní rozsah

Specifikace Jednotky MCU035YHI MCU065YHI MCU130YHI
Jmenovitý režim chlazení
Chladicí výkon kW 33,5 65,0 130
Spotřeba energie kW 12,0 21,2 41,8
EER W/W 2,79 3,06 3,11
Sezónní poměr energetické účinnosti (SEER) W/W 4,60 4,55 4,55
Sezónní koeficient účinnosti (SCOP) W/W 3,20 3,10 3,10
Jmenovitý režim vytápění
Topný výkon kW 34,0 75,0 150
Spotřeba energie kW 10,5 23,4 45,0

COP

Sezónní koeficient účinnosti (SCOP)

W/W

W/W

3,24

3,20

3,20

3,10

3,33

3,10

Napájení 380 V, 3 fáze, 50 Hz 380 V, 3 fáze, 50 Hz 380 V, 3 fáze, 50 Hz
Průtok vody m3/h 5,76 11,2 22,4
Pokles tlaku vody kPa 30 45 45
Typ připojení přívodního/výstupního potrubí vody Vnější závit DN40 DN 65 přírubové připojení Přírubové připojení DN65
Provozní režim Automatický provoz na bázi mikrokontroléru Automatický provoz na bázi mikrokontroléru Automatický provoz na bázi mikrokontroléru
Typ kompresoru Invertorový spirálový kompresor se zdokonaleným vstřikováním par (EVI) Invertorový spirálový kompresor se zdokonaleným vstřikováním par (EVI) Invertorový spirálový kompresor se zdokonaleným vstřikováním par (EVI)
Počet kompresorů ks 1 1 2
Typ ventilátoru Nízkohlučný invertorový axiální ventilátor Nízkohlučný invertorový axiální ventilátor Nízkohlučný axiální ventilátor s invertorem
Počet ventilátorů ks 1 2 2
Průtok vzduchu m3/h 13000 26000 47000
Typ chladiva R410A R410A R410A
Rozměry, DxŠxV mm 1170×846×1694 2000×950×2020 2250x1150x2260
Čistá hmotnost kg 285 600 960
Provozní hmotnost kg 300 660 1060
Hladina hluku dB(A) 50 - 61 50 - 67 50 - 67
Maximální celkový elektrický výkon kW 20 31,5 63
Maximální provozní proud A 30,5 50 100

Poznámky:
1. Jmenovitý chladicí výkon a jmenovitá spotřeba energie při chlazení byly testovány při jmenovitém průtoku vody, teplotě výstupní vody 7 °C a teplotě okolí 35 °C (suchý teploměr).
2.Jmenovitý topný výkon byl testován při jmenovitém průtoku vody, teplotě výstupní vody 45 °C a teplotě okolního vzduchu 7 °C (suchý teploměr) / 6 °C (mokrý teploměr).
