Modulární tepelné čerpadlo EVI řady MCU-YHE

Chladicí výkon: 70-150 kW
Topný výkon:  78-175 kW

Chcete si koupit nebo máte dotazy?

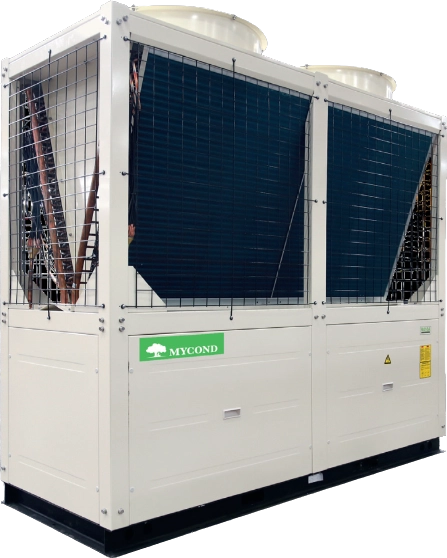

Modulární tepelné čerpadlo EVI řady MCU-YHE

Vysoká stabilita

Využívá účinnou technologii EVI pro lepší stabilitu provozu chlazení a vytápění.

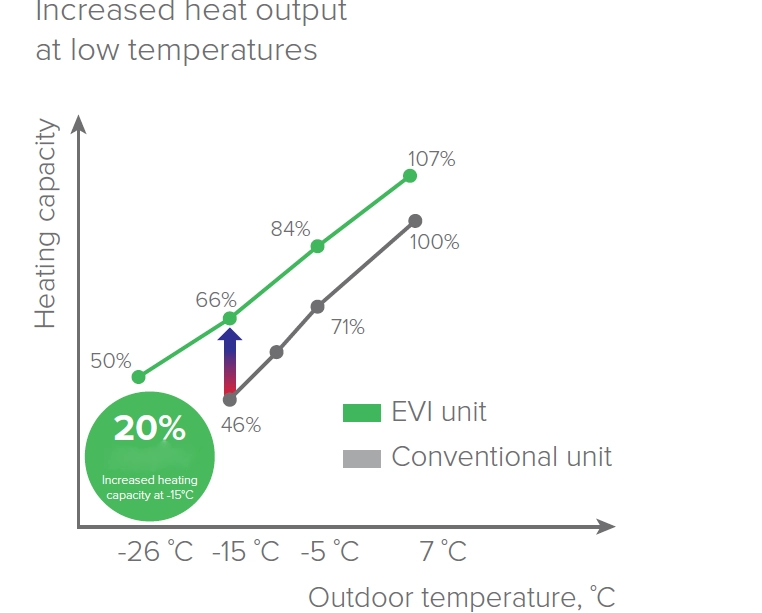

Optimized heating MCU-YHE

Optimalizovaný ohřev

Vylepšené vstřikování par (EVI) zvyšuje průtok a tlak chladiva, což znamená vyšší tepelný výkon a teplotu vody na straně uživatele. Zvýšená rychlost cirkulace chladiva zároveň přináší o 20 % vyšší tepelný výkon při nízkých teplotách. Provoz vytápění je možný při teplotách okolí až do -26 °C.

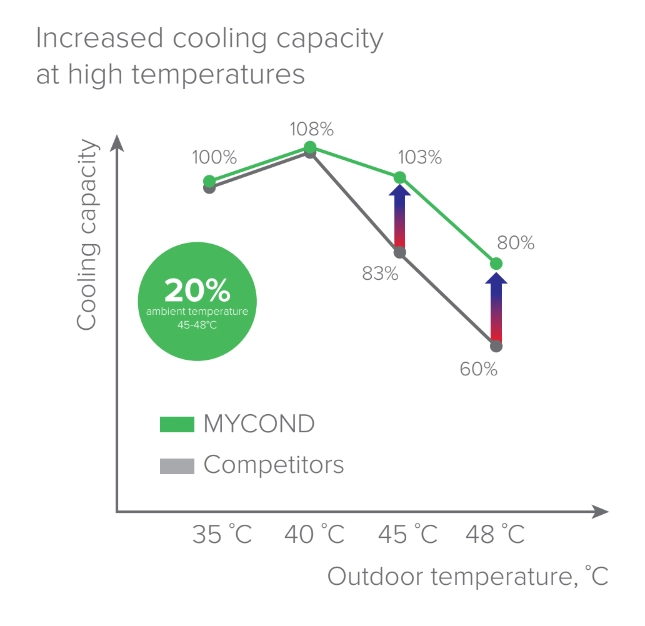

Cooling innovations MCU-YHE

Inovace v oblasti chlazení

Během chladicího provozu při teplotě okolí 45...55 °C je do kompresoru vstřikováno studené chladivo ve stavu par, čímž se snižuje teplota na výtlaku a usnadňují se pracovní podmínky kompresoru. Díky technologii EVI je hlavní tok kapalného chladiva v okruhu ekonomizéru navíc podchlazován, což zvyšuje účinnost chlazení celého chladicího zařízení až o 20 %.

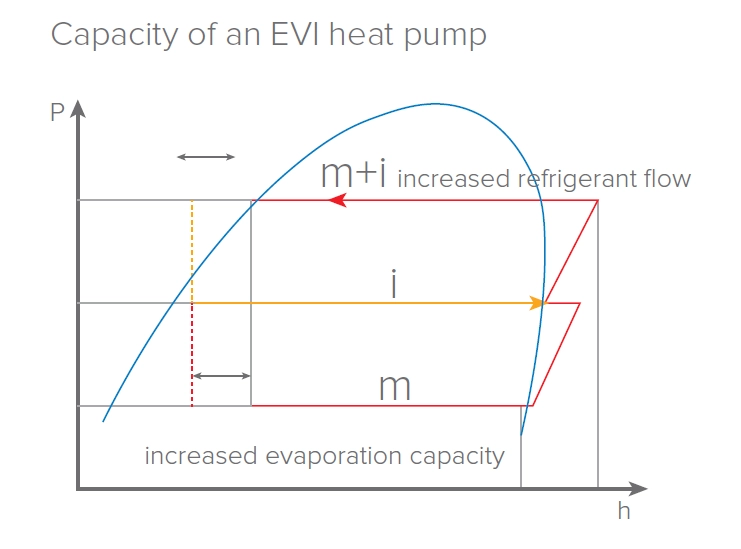

Operable at -25 °C MCU-YHE

Provozuschopné při -25 °C

Tepelné čerpadlo vybavené kompresorem EVI zajišťuje účinné vytápění při teplotách venkovního vzduchu až do -25 °C. Tím se také výrazně zvyšuje výkon tepelného čerpadla, protože čerpadlo vyrábí více tepla při nižší spotřebě energie.

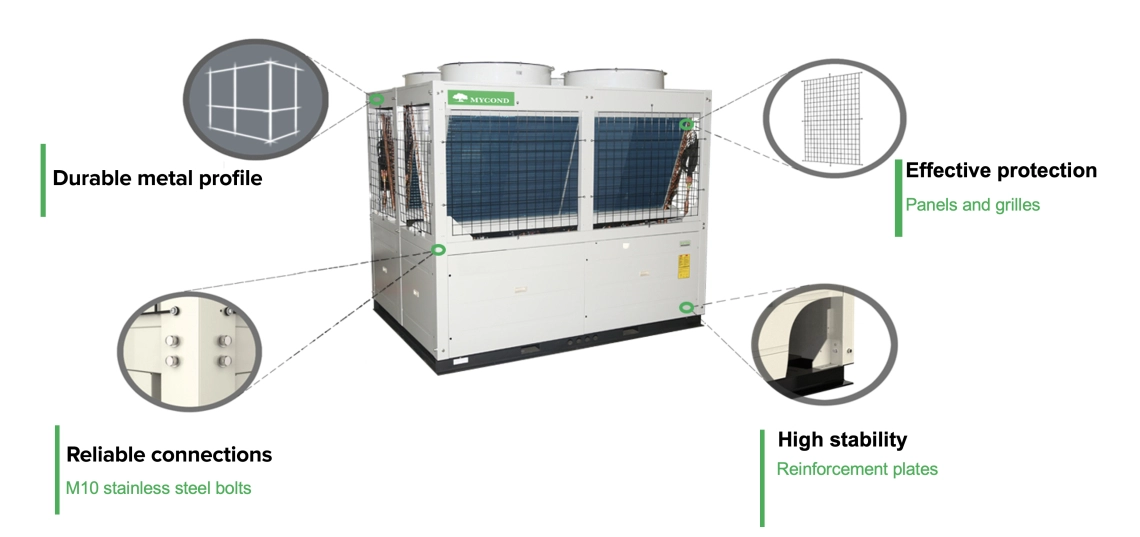

Special design MCU-YHE

Speciální design

V porovnání s běžnými modulárními jednotkami se účinná plocha zvětšila o 30 % u vzduchového výměníku tepla a o 15 % u vodního výměníku tepla, což znamená o 10 % vyšší jmenovitý chladicí výkon a o 16 % vyšší jmenovitý topný výkon. Při venkovní teplotě nad 0 °C dosahuje teplota výstupní vody v režimu vytápění až 55 °C.

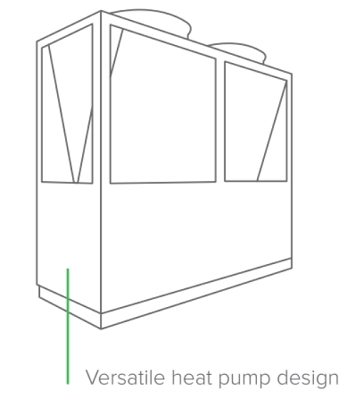

Special design MCU-YHE series

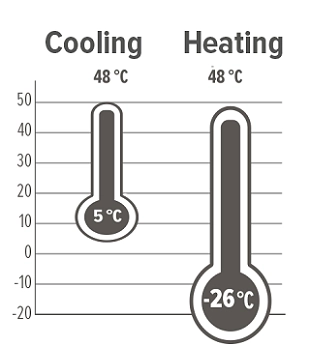

Operation limits MCU-YHE

Provozní limity

Díky dlouholetým zkušenostem s vývojem a konstrukcí chladicích zařízení společnost úspěšně implementovala technologii EVI, která umožňuje pracovat v tepelném režimu i v nejtužší zimě až do -26 stupňů.

Rozměry

Specifikace Jednotky MCU066YHE MCU140YHE
Chladicí kapacita kW 70 150
Topný výkon kW 78 175
Výkonové stupně % 0/50/100 0/50/100
Napájení 380-415 V, 3 fáze, 50 Hz 380-415 V, 3 fáze, 50 Hz

Elektrický výkon v režimu chlazení

EER

kW

W/W

21,87

3,2

43,8

3,42

Elektrický výkon v režimu vytápění

COP

kW

W/W

22,28

3,42

48

3,65

Typ chladiva R410A R410A
Typ kompresoru Hermetický spirálový kompresor EVI Hermetický spirálový kompresor EVI
Počet kompresorů 2 2
Průtok vody m3/h 12 25,8
Pokles tlaku vody kPa 50 62
Hydraulické připojení DN 65 DN 65
Typ vzduchového výměníku tepla Měď a hliník Měď a hliník
Typ ventilátoru Axiální Axiální ventilátor s nízkou hlučností a motorem BLDC
Počet ventilátorů 2 2

Průtok vzduchu

Maximální teplota v režimu vytápění

Provozní rozsah v režimu vytápění

Provozní rozsah v režimu chlazení

m3/h

°C

°C

°C

30000

55

-26~48

+5~20

43000

60

-30~48

-20~48

Rozměry, DxŠxV mm 2200x860x2135 2250x1150x2255
Hmotnost kg 665 940

Poznámky:
1. Chladicí výkon a spotřeba elektrické energie při chlazení se vztahují na jmenovitý průtok vody, teplotu výstupní vody 7 °C a teplotu okolního vzduchu 35 °C.
2. Topný výkon a spotřeba elektrické energie při topném provozu se vztahují na jmenovitý průtok vody, teplotu výstupní vody 45 °C a teplotu okolního vzduchu 7 °CDB.
