Kanálové ventilátorové jednotky s vysokým výkonem ESP řady DFCL

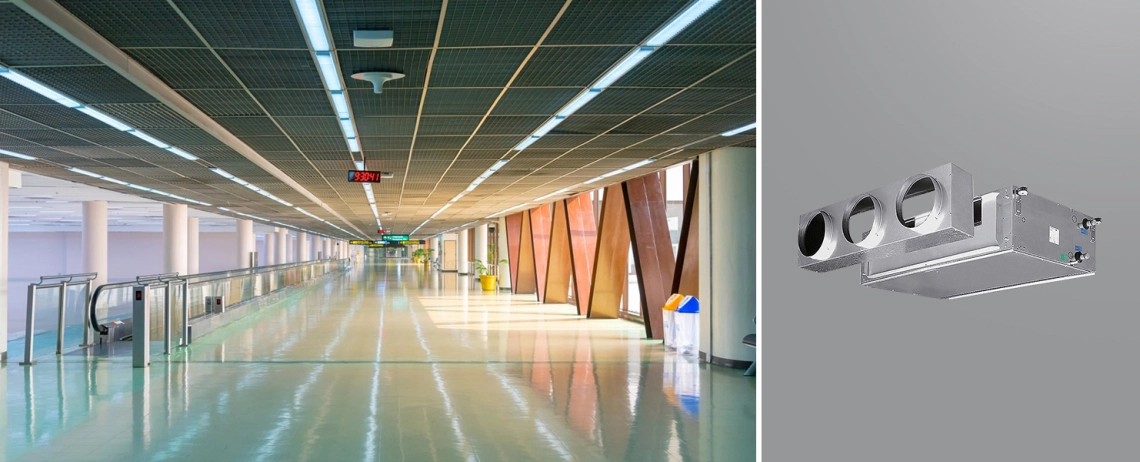

Vysokotlaký kanálový ventilátor se nejčastěji používá ve velkých prostorách s vysokými stropy, jako jsou konferenční sály, hotely, letiště, muzea a další velké budovy. Vysoký tlak vzduchu poskytovaný kanálovým fan coilem umožňuje rovnoměrnou distribuci vzduchu v celém prostoru, což zajišťuje příjemné podmínky pro uživatele

Chladicí výkon: 4,17 ... 38,28 kW

Topný výkon: 8,76 ... 50,95 kW

Kanálové ventilátorové jednotky s vysokým výkonem ESP řady DFCL

Široká škála výkonů, dvoutrubkové verze a přídavný čtyřtrubkový výměník tepla pro vytápění umožňují jejich použití pro širokou škálu aplikací. A možnost ovládání přes Wi-Fi (jako volitelné příslušenství) umožňuje ovládání klimatu odkudkoli na světě.

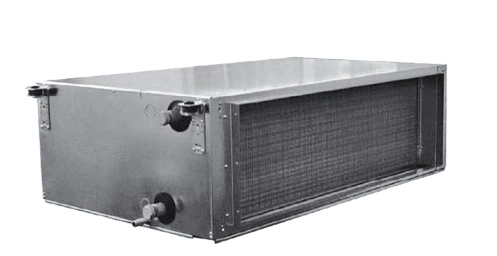

4-pipe heat exchanger for heating

Klíčové vlastnosti :

Vysoká flexibilita při navrhování klimatizačních systémů pro skrytou montáž.
Značné kapacity pro velké prostory.
Statický tlak až 180 Pa u velikostí 1-5 a až 400 Pa u velikostí 6-7.
Nízká hladina hluku.
Široký provozní rozsah teplot vstupní vody.

Výhody :

Rám tvoří samonosné pozinkované ocelové panely s protihlukovou/tepelnou izolací (třída M1).
Vyjímatelný vzduchový filtr připevněný k pozinkovanému rámu, snadno přístupný pro čištění a kompatibilní se syntetickým filtrem G3 48 mm (účinnost čištění 84 %).
Tichý odstředivý ventilátor z pozinkované oceli s dvojitým oběžným kolem, instalovaný na stejné hřídeli jako motor. Jednofázové napájení 230 V, 50 Hz.
Vysoce účinný výměník tepla je vyroben z měděných trubek s hliníkovými lamelami. Standardně je připojení na levé straně. Připojení trubek na pravé straně je na vyžádání.
Široký provozní rozsah teplot vstupní vody.

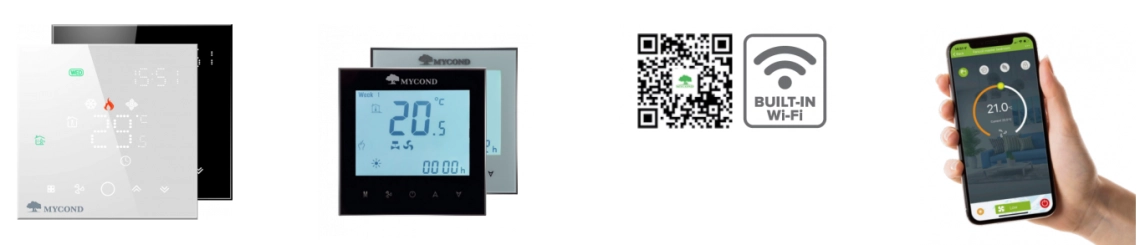

Optimální sada automatizace pro cenově dostupné a jednoduché ovládání pomocí chytrého telefonu

The optimal set

dvoutrubkové třířadé fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Počet rychlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Průtok vzduchu	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Celkový chladicí výkon	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Zjevný chladicí výkon	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Topný výkon	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Tlaková ztráta (chlazení)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Tlaková ztráta (vytápění)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Spotřeba energie	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Údaje se vztahují k následujícím podmínkám:

Chlazení: teplota vnitřního vzduchu +27 °C (suchý teploměr), +19 °C (mokrý teploměr); teplota vstupní/výstupní vody +7/+12 °C.

Vytápění: teplota vnitřního vzduchu +20 °C; teplota vstupní/výstupní vody +60/50 °C.

dvoutrubkové čtyřřadé fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Počet rychlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Průtok vzduchu	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Celkový chladicí výkon	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Zjevný chladicí výkon	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Topný výkon	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Tlaková ztráta (chlazení)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Tlaková ztráta (vytápění)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Spotřeba energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Údaje se vztahují k následujícím podmínkám:
Chlazení: teplota vnitřního vzduchu +27 °C (suchý teploměr), +19 °C (mokrý teploměr); teplota vstupní/výstupní vody +7/+12 °C.
Vytápění: teplota vnitřního vzduchu +20 °C; teplota vstupní/výstupní vody +50/45 °C.

čtyřtrubkové fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Počet rychlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Průtok vzduchu	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Celkový chladicí výkon	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Zjevný chladicí výkon	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Topný výkon	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Tlaková ztráta (chlazení)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Tlaková ztráta (vytápění)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Spotřeba energie	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

čtyřtrubkové fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Počet rychlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Průtok vzduchu	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Celkový chladicí výkon	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Zjevný chladicí výkon	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Topný výkon	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Tlaková ztráta (chlazení)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Tlaková ztráta (vytápění)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Spotřeba energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Hladina akustického výkonu	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Vysoce výkonné fan-coilové jednotky se čtyřřadým a šestiřadým výměníkem tepla A

dvoutrubkový systém

Technické údaje při 150 Pa	Jednotky	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Průtok vzduchu	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Celkový chladicí výkon	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Zjevný chladicí výkon	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Topný výkon	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Tlaková ztráta (chlazení)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Tlaková ztráta (vytápění)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Spotřeba energie	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Hladina akustického výkonu	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Hladina akustického tlaku*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Údaje se vztahují k následujícím podmínkám:

Chlazení: teplota vnitřního vzduchu +27 °C (suchý teploměr), +19 °C (mokrý teploměr); teplota vstupní/výstupní vody +7/+12 °C.

Vytápění: teplota vnitřního vzduchu +20 °C; teplota vstupní/výstupní vody +60/50 °C.

čtyřtrubkový systém

Technické údaje při 150 Pa	Jednotky	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Průtok vzduchu	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Celkový chladicí výkon	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Zjevný chladicí výkon	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Topný výkon	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Tlaková ztráta (chlazení)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Tlaková ztráta (vytápění)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Spotřeba energie	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Hladina akustického výkonu	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Hladina akustického tlaku*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Rozměry

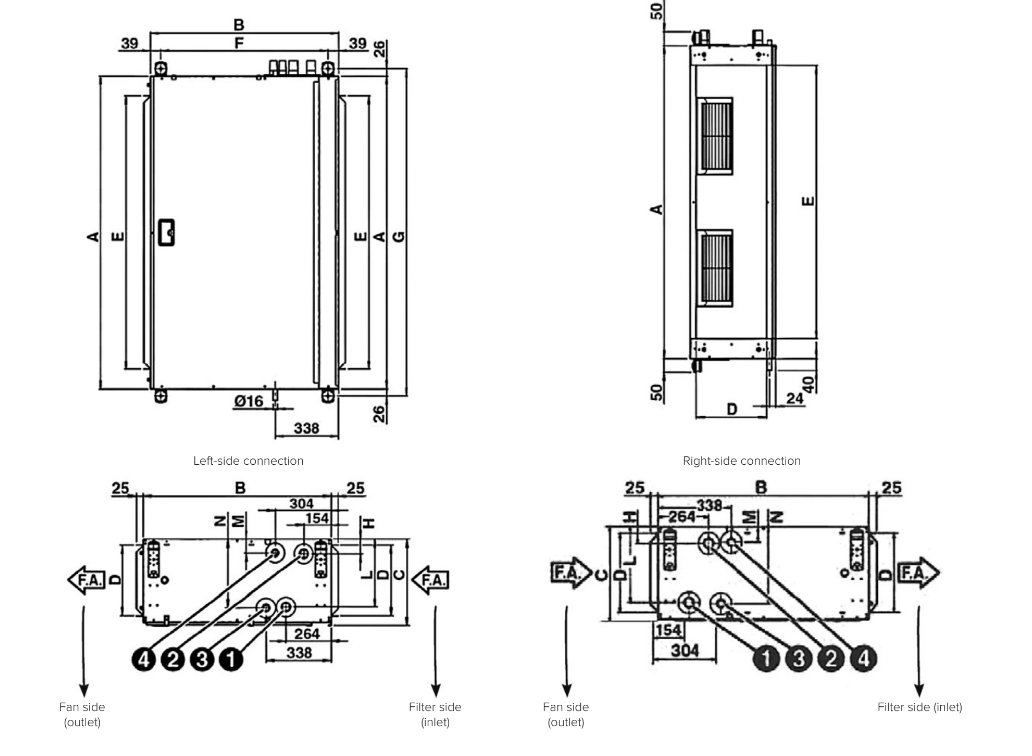

Rozměry fan-coilových jednotek DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Model	1 (INLET)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Rozměry

Vzhled a připojení jednotek DFCL s ventilátorem

Hmotnost ventilátorových jednotek DFCL

Model

Čistá hmotnost (kg)

Hmotnost v balení (kg)

Objem výměníku tepla (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

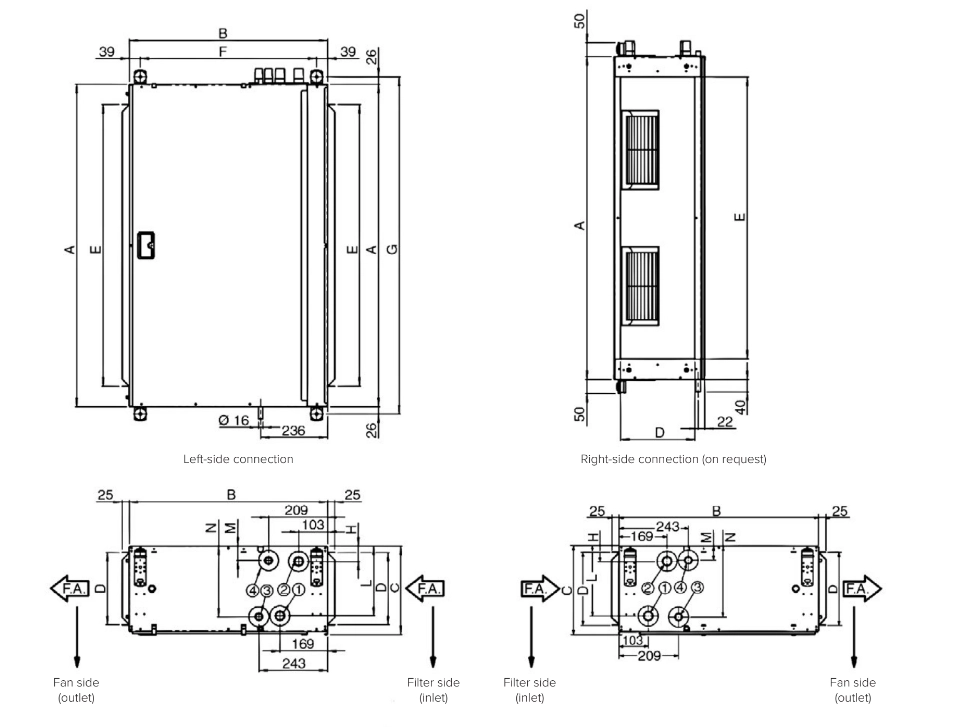

Rozměry ventilátorových jednotek DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Model	1 (INLET)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
