dvoucestná kazeta

Tenký a lehký design se hodí se snadno vejde do malých stropních prostor. Dvoucestný rozvod vzduchu je skvělý pro klimatizace dlouhých a úzkých prostor (např. chodby)

Klíčové vlastnosti:

Tenký design, výška pouze 220 mm
Standardní čerpadlo pro odvod kondenzátu
Tichý provoz

Tenké a lehké provedení pro snadnou instalaci

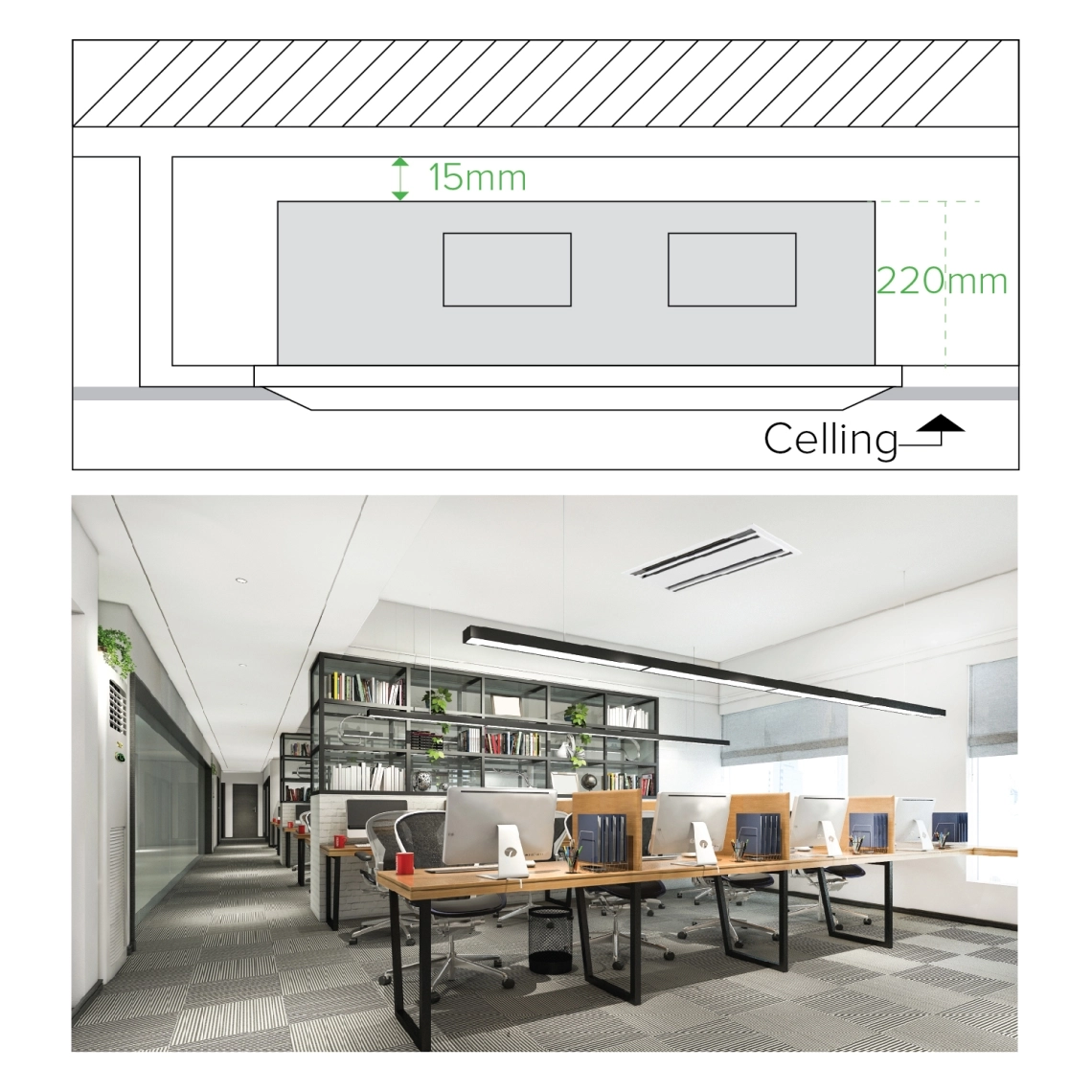

Výška pouhých 220 mm snižuje omezení instalačního prostoru. Lehká konstrukce pro zvýšení pohodlí při instalaci.

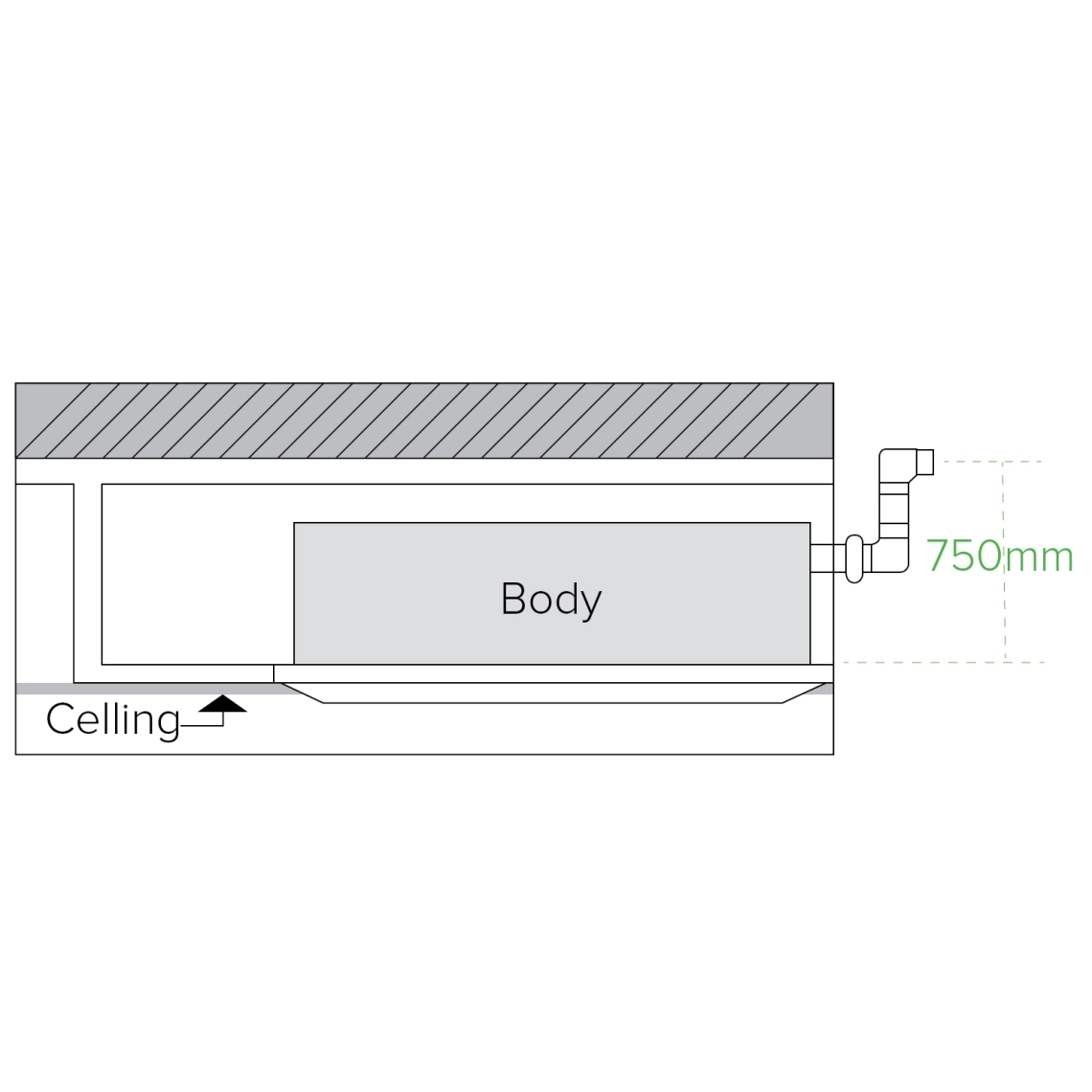

Zvednutí až 750 mm

(od úrovně stropu) díky vypouštěcímu čerpadlu s velkým výtlakem a velkým objemem kondenzátu.

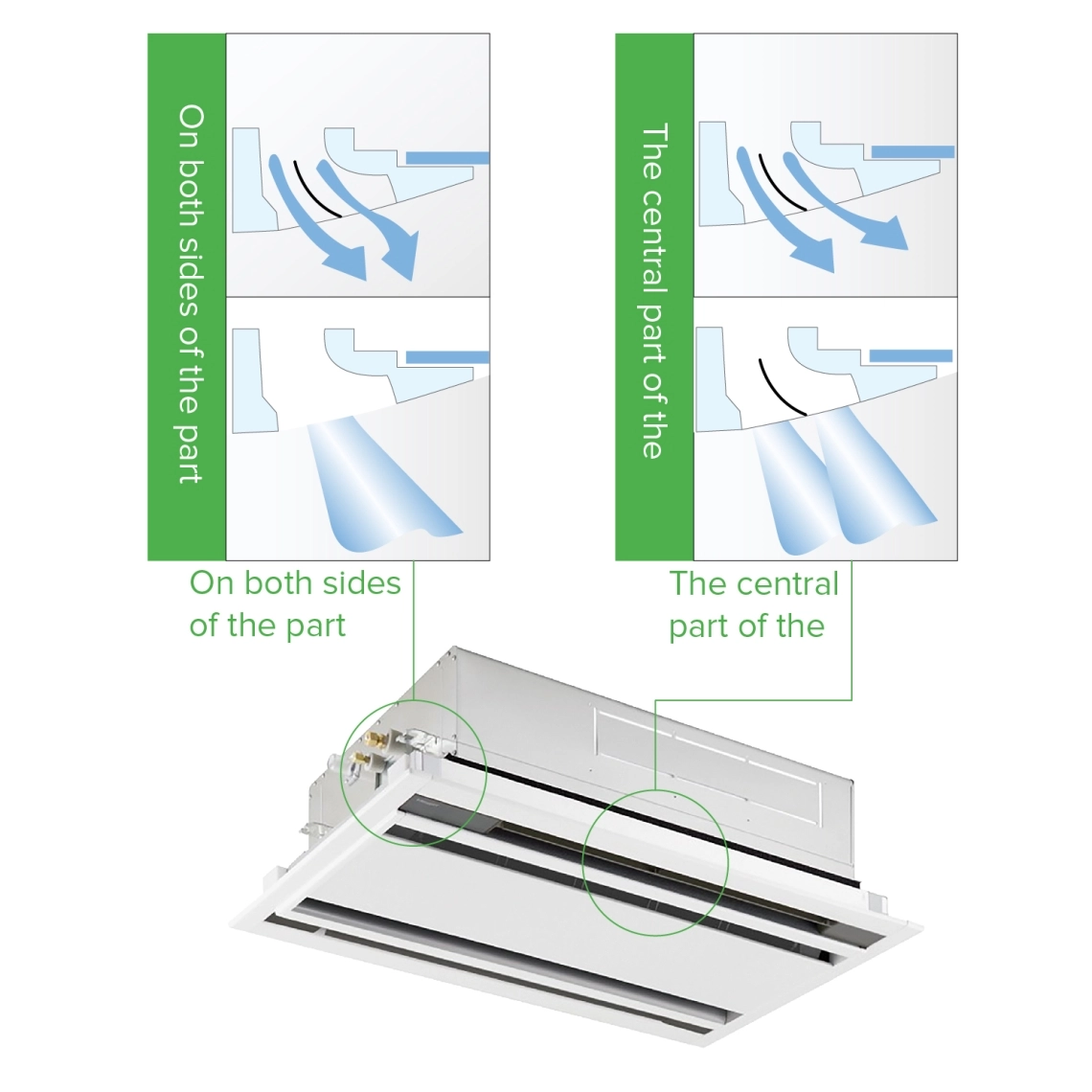

Prevence znečištění stropu

Žaluzie pro rozvod vzduchu jsou speciálně navrženy tak, aby proud vzduchu nesměřoval na strop a neznečišťoval jej.

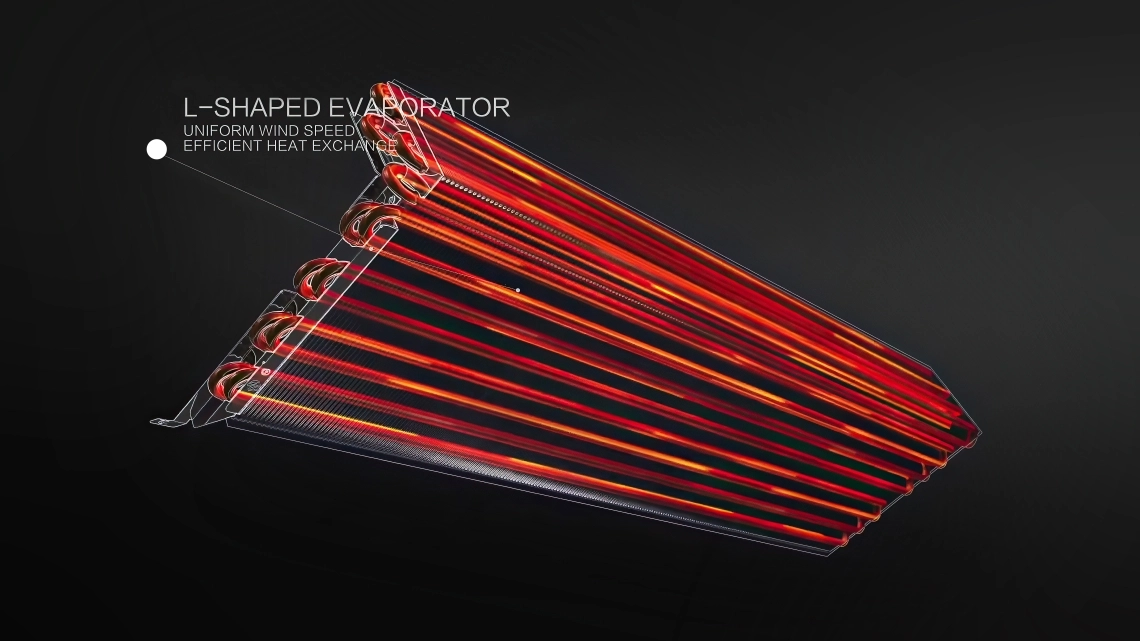

Výparník ve tvaru písmene L

Větší plocha pro výměnu tepla při kompaktních rozměrech.

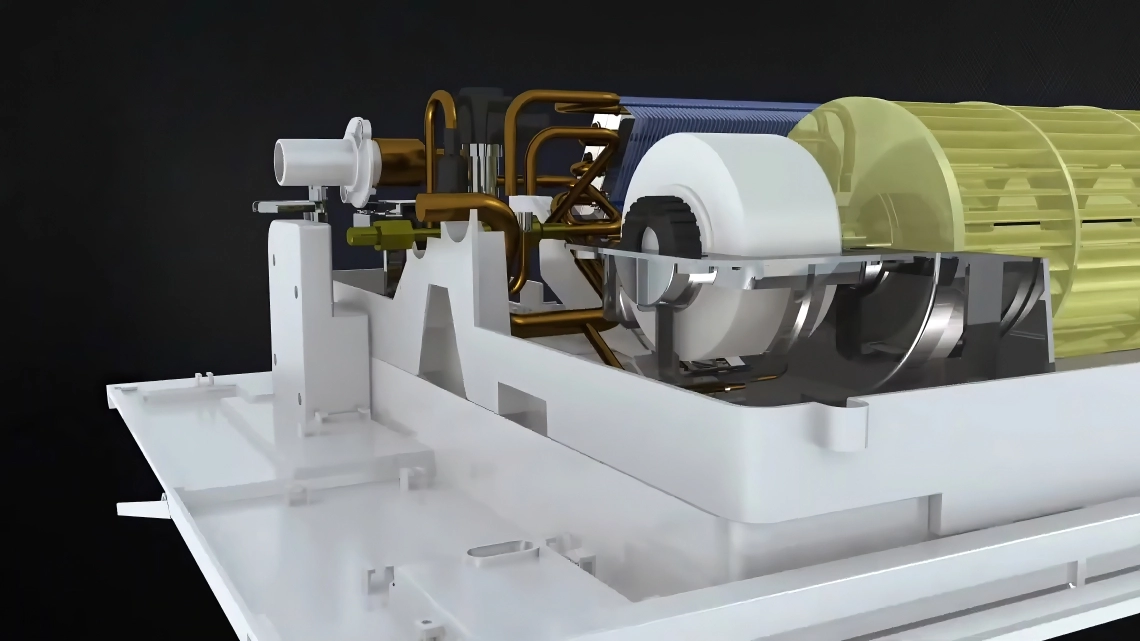

Stejnosměrný motor ventilátoru

Úspora energie tišší provoz Šoupátková konstrukce Háček proti odírání.

Technické údaje	Jednotky	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Kapacita
Chlazení	kW	2,20	2,80	3,60	4,50	5,60
Vytápění	kW	2,50	3,20	4,00	5,00	6.,30
Elektrické parametry
Napájení	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilace
Průtok vzduchu (H/M/L)	^m3/h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Akustický tlak (H/M/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Zvukový výkon (H/M/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Instalace - rozměry
Čisté rozměry (ŠxHxV)	mm	817x620x220
Rozměry zabalené jednotky (ŠxHxV)	mm	1015x695x278
Hmotnost netto/brutto	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Potrubí pro kapaliny	mm (palce)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Plynové potrubí	mm (palce)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Panel
Model		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Čisté rozměry panelu (ŠxHxV)	mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Rozměry balení panelu (ŠxHxV)	mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Panel Čistá/hrubá hmotnost	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Specifikace	Jednotky	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Chlazení	kW	7.1	8	9	11.2	14
Vytápění	kW	8	9	10	12.5	16
Elektrické parametry
Napájení	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilace
Průtok vzduchu (H/M/L)	^m3/h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950/1750/1350
Akustický tlak (H/M/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Zvukový výkon (H/M/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Instalace - rozměry
Čisté rozměry (ŠxHxV)	mm	1000x600x290	1400x600x290
Rozměry zabalené jednotky (ŠxHxV)	mm	1201x680x377	1601x680x377
Hmotnost netto/brutto	Kg	34/41	45/54	45/54	45/54	45/54
Ø Kapalinové potrubí	mm (palce)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Plynové potrubí	mm (palce)	15.88	15.88	15.88	15.88	15.88
Panel
Model		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Čisté rozměry panelu (ŠxHxV)	mm	1160x665x60	1560x665x60	1560x665x60	1560x665x60	1560x665x60
Rozměry balení panelu (ŠxHxV)	mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Panel Čistá/hrubá hmotnost	Kg	6.3/12	8/14.5	8/14.5	8/14.5	8/14.5

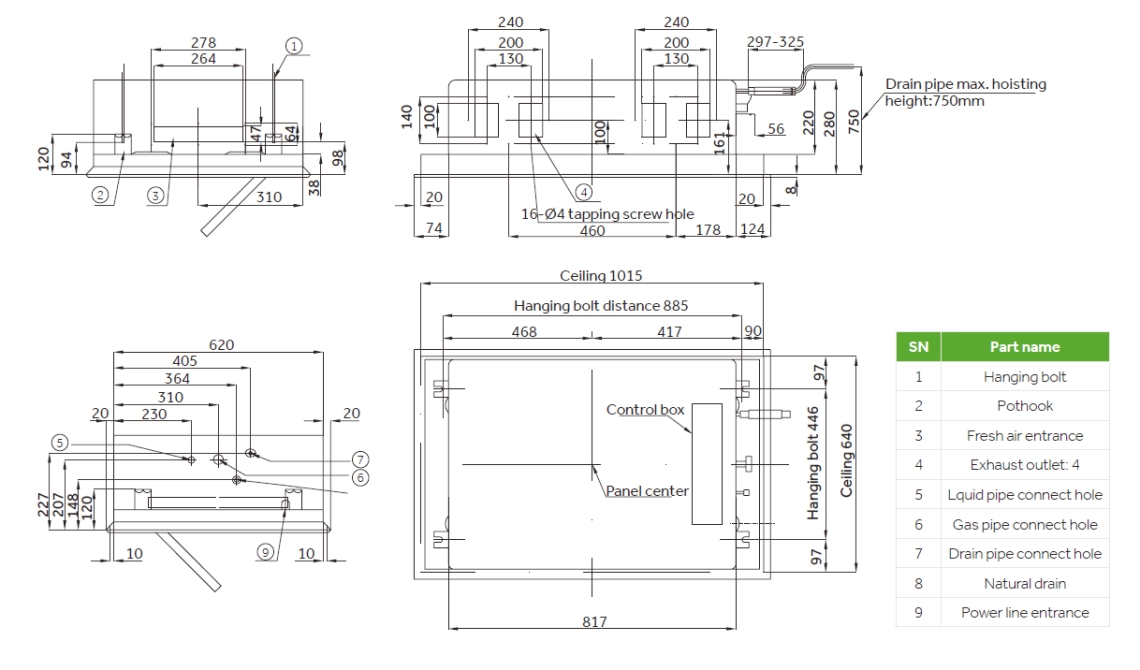

Rozměry

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

dimensions
