Designové podlahové jednotky s ventilátorem Silver Glass series

Nová řada umělecky zpracovaných skel Silver Glass je navržena pro výjimečné interiérů. Modely byly navrženy v v moderním stylu, aby zapadly do jakéhokoli interiéru nebo byly co nejvíce diskrétní

Chladicí výkon: 0.45 ... 3.73 kW

Topný výkon: 0.61 ... 4.71 kW

Designové podlahové jednotky s ventilátorem Silver Glass series

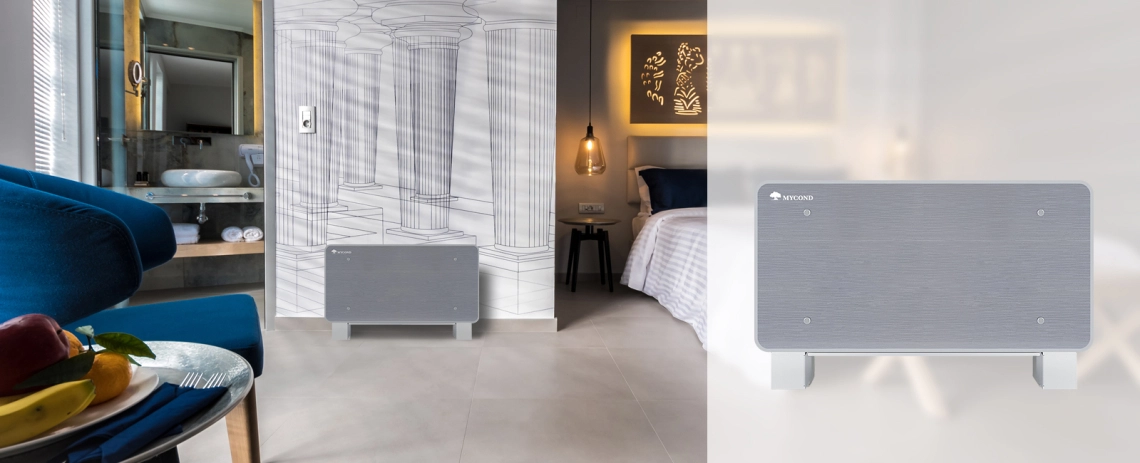

Jednotka ventilátoru má velmi tenkou konstrukci. Pro srovnání, její plášť je spolu se sklem silný pouze 122 mm, což šetří více místa pro instalaci. Navíc její jednoduchý a elegantní vzhled snadno zapadne do stylu vaší místnosti.

The fan coil unit is ultra-thin in design

Fan coil jednotky účinně doplní topný systém využívající tepelné čerpadlo. Zařízení nevyžaduje k vytápění domu vysokou teplotu vody, čímž šetří vaše náklady.

Klíčové výhody: Ventilátor je vhodný pro použití v domácnosti, kde je možné využívat teplovzdušné vytápění:

Skleněný čelní panel
Velmi tenké tělo
Rám jednotky je vyroben z plechu o rozměrech 0,8-1 mm
Nízká hladina hluku
Integrovaný kryt termostatu
Stejnosměrný motor
Vzduchové filtry třídy G1 navržené pro snadnou demontáž za účelem bezproblémového čištění a údržby
Výměník tepla se skládá z měděných trubek a mosazných rozdělovačů: trubky jsou opatřeny vlnitými hliníkovými lamelami
Vybaveno odnímatelnou vypouštěcí miskou
Hliníková mřížka s magnetickým upevněním
Volitelně: zadní skleněný panel (instalace v otevřeném prostoru)
Termostat (volitelně)

Objevte nový rozměr elegance s Mycondem!

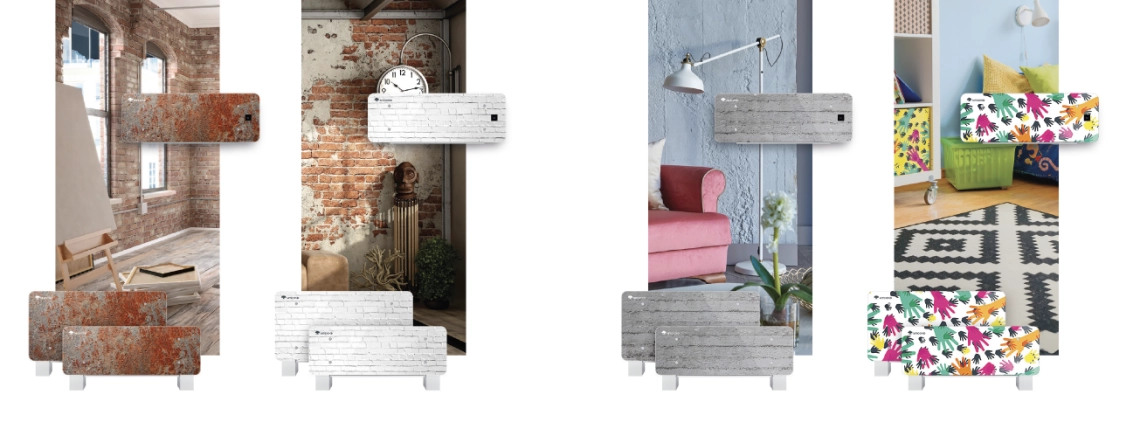

Moderní design: elegantní skleněné panely s potiskem dokonale zapadnou do každého interiéru a dodají mu nádech stylu a modernosti.

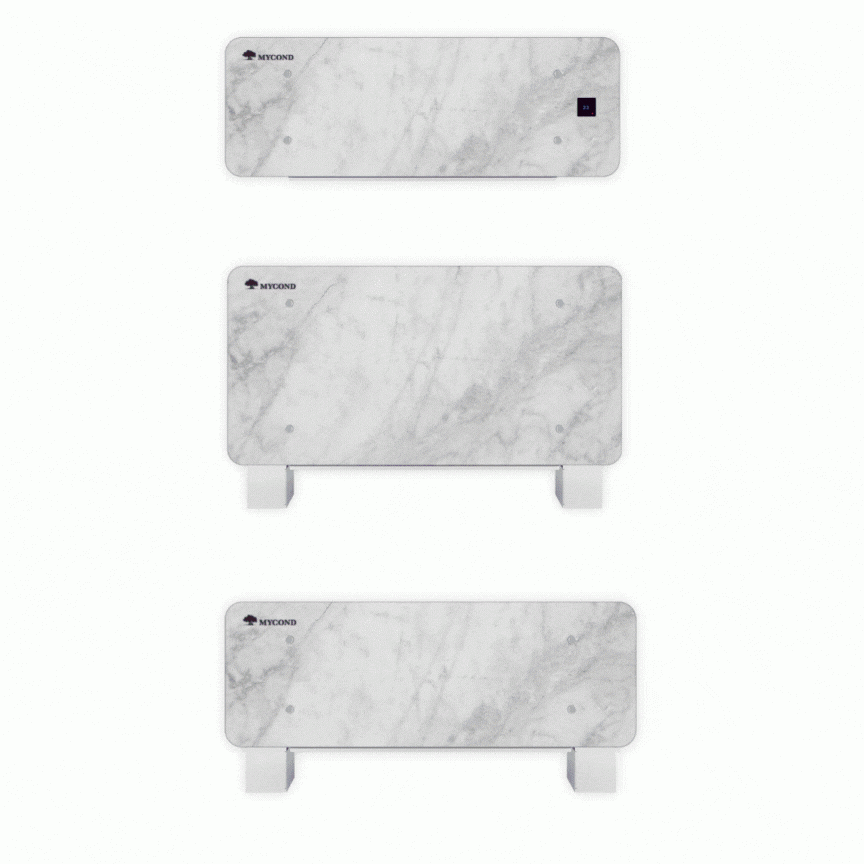

Na panelu si můžete zvolit vlastní obrázek nebo design, který přizpůsobíme vašemu interiéru.

Modern design

Hlavní součásti

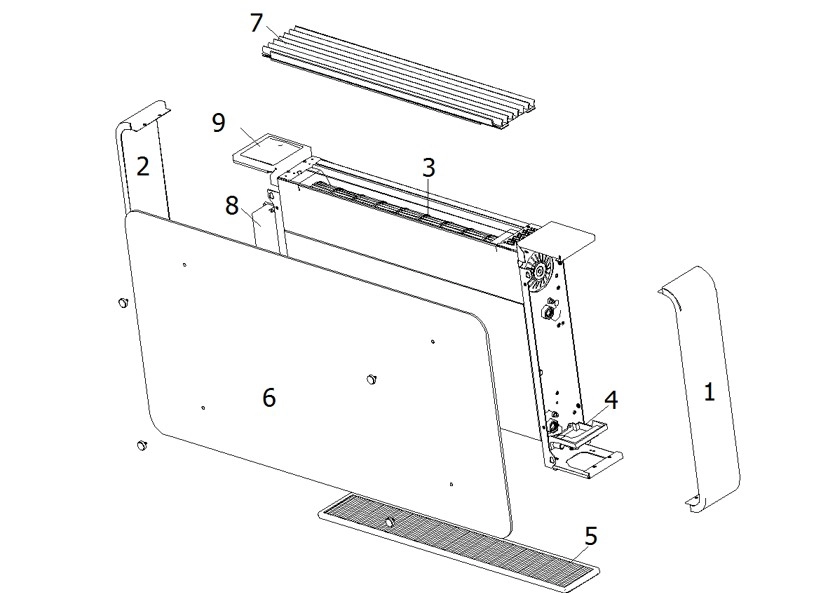

Vnější části

Main components

Panel na levé straně
Pravý boční panel
Fandeck
Pomocný odtok
Filtr
Přední panel
Hliníková mřížka
Elektrická skříňka
Ovládací panel (volitelně)

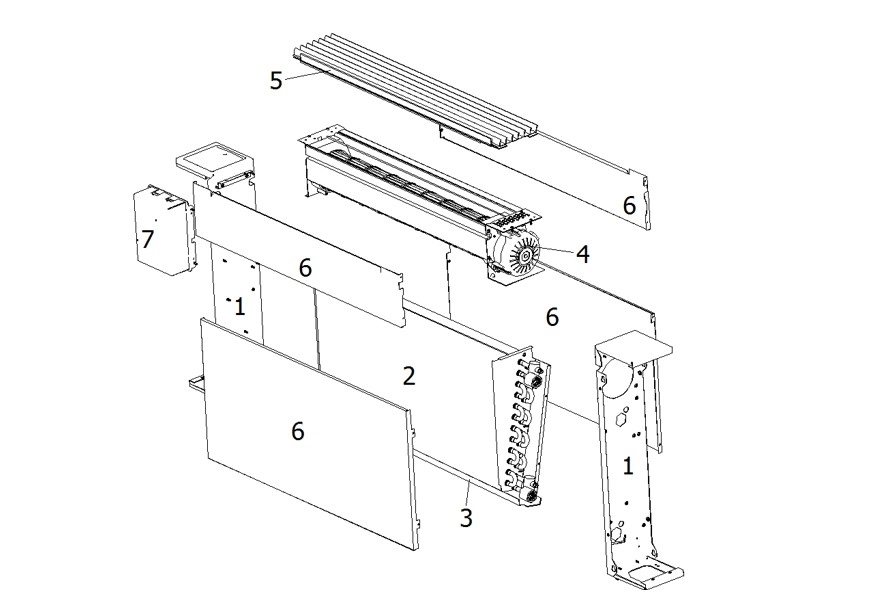

Vnitřní části

Vertikální jednotky

Internal parts

Vnitřní boční panel
Hlavní výměník tepla
Zásobník kondenzátu
Fandeck
Hliníková mřížka
Vnitřní přední a zadní panel
Elektrická skříň

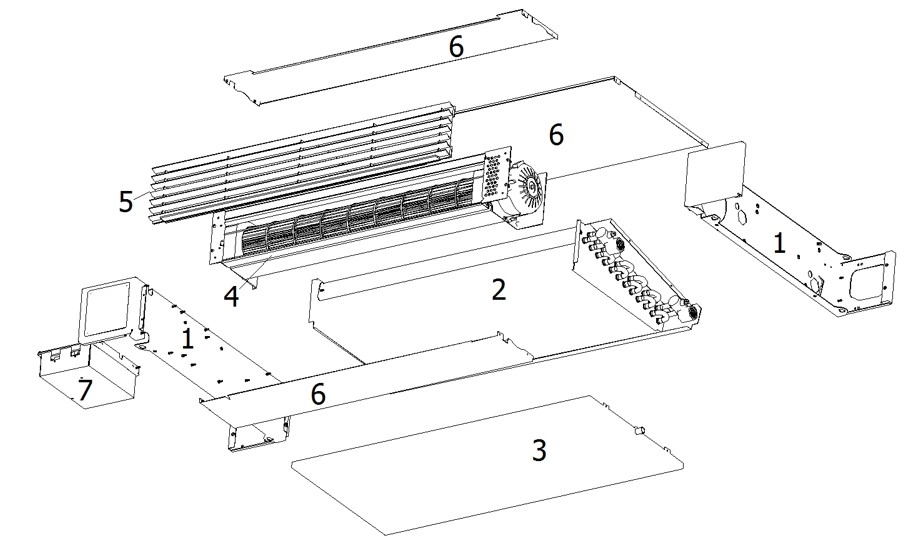

Vnitřní díly

Horizontální jednotka

Internal parts_2

Vnitřní boční panel
Hlavní výměník tepla
Zásobník kondenzátu
Fandeck
Hliníková mřížka
Vnitřní přední a zadní panel
Elektrická skříň

Technické údaje

systém 2 trubek

technické údaje	Jednotky	Rychlost	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
Průtok vzduchu		Supermax	250	390	510	620
		Max (*)	180	315	450	540
	^m3/h	Med (*)	120	230	350	450
		Min (*)	80	155	240	310
		Statické	10	18	25	32
Celkový chladicí výkon		Supermax	1.19	2.12	2.90	3.73
		Max	0.88	1.81	2.70	3.38
	kW	Med	0.79	1.45	2.20	2.75
		Min	0.45	0.98	1.70	2.13
Smysluplná kapacita		Supermax	0.87	1.56	2.16	2.97
		Max	0.69	1.35	2.00	2.70
	kW	Med	0.60	1.10	1.68	2.30
		Min	0.30	0.70	1.25	1.70
Topný výkon		Supermax	1.55	2.71	3.71	4.71
		Max	1.10	2.40	3.20	4.23
	kW	Med	0.90	1.50	2.40	3.40
		Min	0.61	1.16	1.75	2.41
	V/H/Ph	230 V - 50 Hz - 1Ph
Příkon motoru		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Průtok vody		Supermax	204	364	498	639
		Max	151	311	463	580
	l/h	Med	136	249	377	472
		Min	77	168	292	365
Pokles tlaku		Supermax	15.1	10.2	20.9	19.9
		Max	13.1	8.2	19.0	18.7
	kPa	Med	7.2	6.0	16.5	13.2
		Min	4.1	4.1	13.0	10.0
Připojení cívky			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Obsah vody	L		0,33	0,59	0,85	1,11
Zvukový výkon		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Zvukový lisare		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

REŽIM CHLAZENÍ
Místnost: 27° C - 47 % R.H. Teplota vody (vstup/výstup): 7/12°C
REŽIM VYTÁPĚNÍ
Místnost: 20° C. Teplota vody (vstup/výstup): 50.
(*) Deklarované hodnoty se vztahují ke standardnímu nastavení při 1500, 900 a 600 ot/min. Průtok vzduchu je vždy možné změnit změnou nastavení dip přepínače v desce plošných spojů.

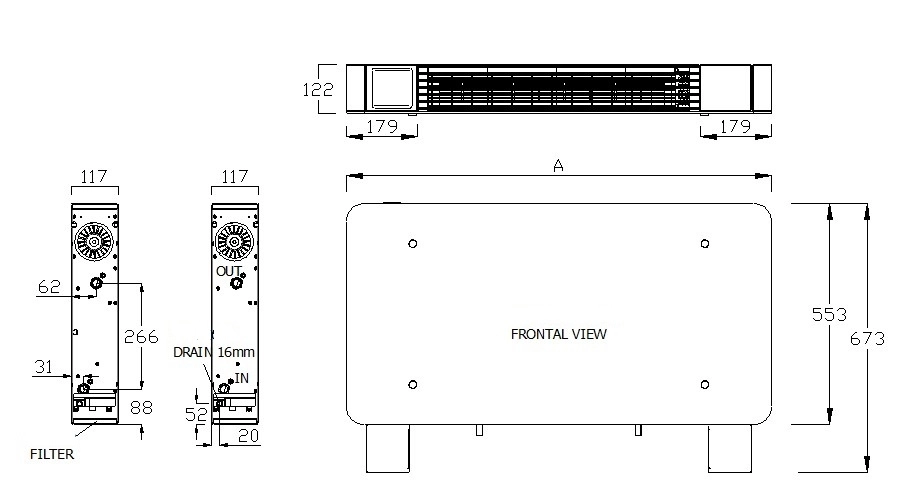

Rozměry

svislá montáž

technické údaje	Jednotky	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	mC-SG-800T2
A	mm	681	873	1065	1257
Čistá hmotnost	kg	14	18	21	25
Hrubá hmotnost	kg	18	21	25	29

Dimensions

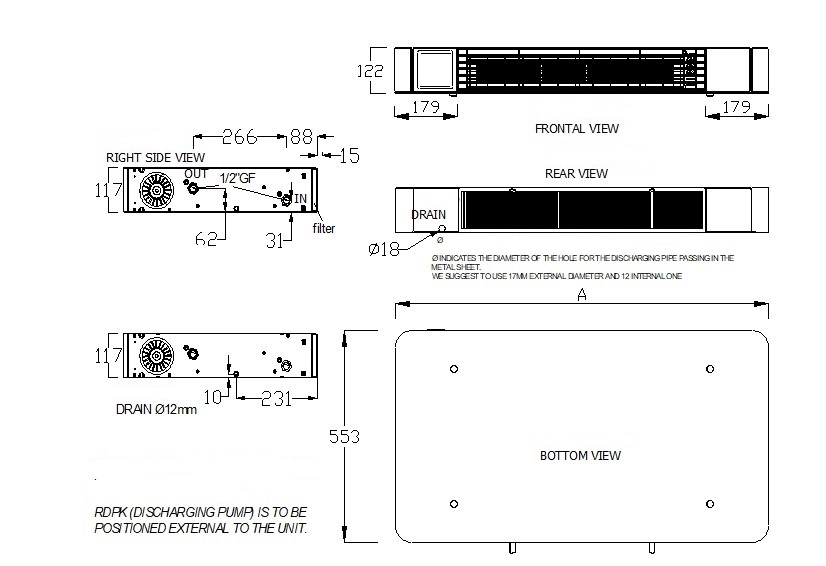

Rozměry

Vodorovná montáž

Technické údaje	Jednotky	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
Čistá hmotnost	kg	14	18	21	25
Hrubá hmotnost	kg	18	21	25	29

Dimensions_2
