Designové podlahové jednotky s ventilátorem Silver Glass Low series

Nová nízká řada umělecky ztvárněných ventilátorových jednotek Silver Glass je určena pro výjimečné interiéry. Modely byly navrženy v moderním stylu, aby zapadly do každého interiéru nebo byly co nejvíce diskrétní

Chladicí výkon: 0.38 ... 2,62 kW

Topný výkon: 0.55 ... 3.58 kW

Designové podlahové jednotky s ventilátorem Silver Glass Low series

Jednotka ventilátoru má velmi tenkou konstrukci. Pro srovnání, její plášť je spolu se sklem silný pouze 122 mm, což šetří více místa pro instalaci. Navíc její jednoduchý a elegantní vzhled snadno zapadne do stylu vaší místnosti.

The fan coil unit is ultra-thin in design

Fan coil jednotky účinně doplní topný systém využívající tepelné čerpadlo. Zařízení nevyžaduje k vytápění domu vysokou teplotu vody, čímž šetří vaše náklady.

Klíčové výhody: Ventilátor je vhodný pro použití v domácnosti, kde je možné využívat teplovzdušné vytápění:

Skleněný čelní panel
Velmi tenké tělo
Rám jednotky je vyroben z plechu o rozměrech 0,8-1 mm
Nízká hladina hluku
Integrovaný kryt termostatu
Motor BLDC
Vzduchové filtry třídy G1 navržené pro snadné vyjmutí za účelem bezproblémového čištění a údržby
Výměník tepla se skládá z měděných trubek a mosazných rozdělovačů: trubky jsou opatřeny vlnitými hliníkovými lamelami
Vybaveno odnímatelnou vypouštěcí miskou
Volitelné příslušenství: skleněný zadní panel
Termostat (volitelný)

Objevte novou dimenzi elegance s Mycondem!

Moderní design: elegantní skleněné panely s potiskem dokonale zapadnou do každého interiéru a dodají mu nádech stylu a modernosti.
Na panelu si můžete zvolit vlastní obrázek nebo design, který přizpůsobíme vašemu interiéru.

Modern design

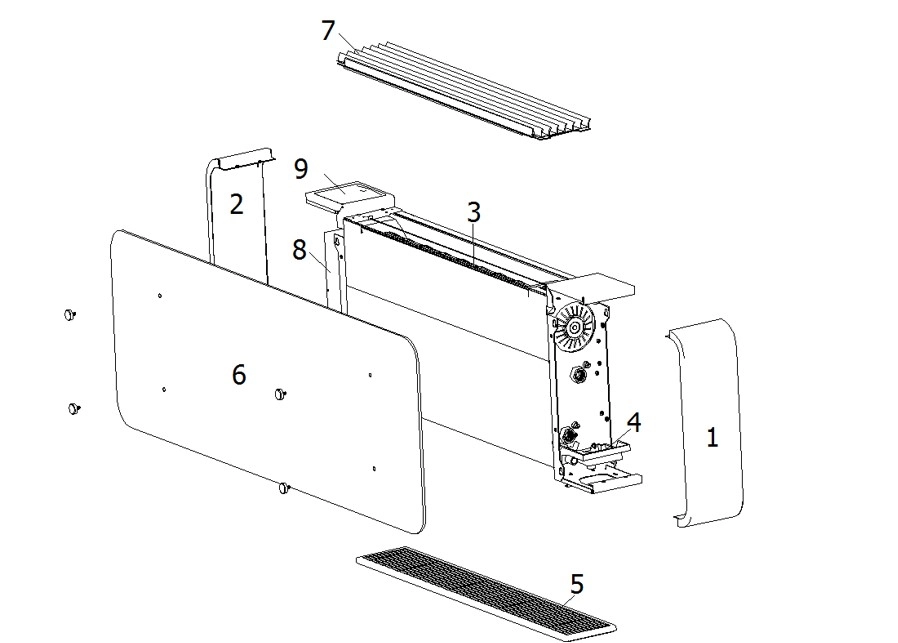

Vnější části

Vertikální jednotka

External parts

Pravý boční panel
Levý boční panel
Fandeck
Pomocný odtok
Filtr
Přední panel
Hliníková mřížka
Elektrická skříňka
Vestavěné ovládání (volitelně)

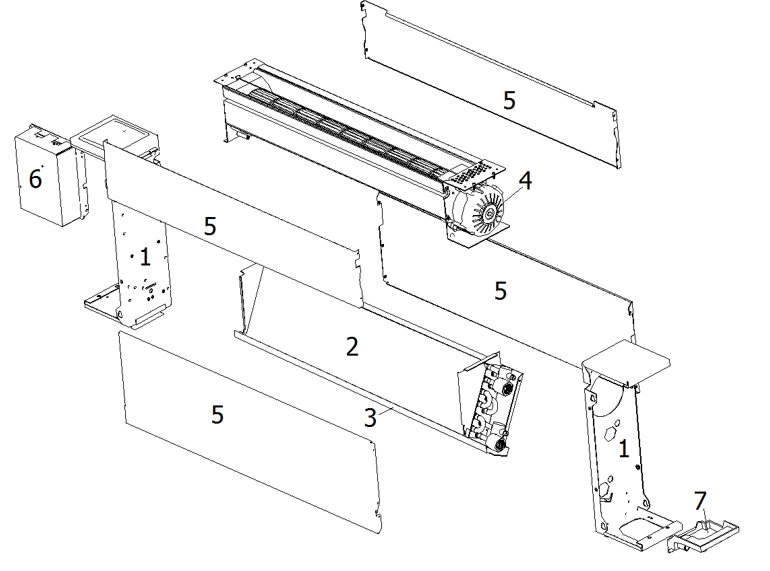

Vnitřní části

Vertikální jednotky

External parts_2

Vnitřní boční panel
Hlavní výměník tepla
Zásobník kondenzátu
Fandeck
Vnitřní přední a zadní panel
Elektrická skříň
Pomocná vypouštěcí vana

Technické údaje

systém 2 trubek

technické údaje	Jednotky	Rychlost	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Průtok vzduchu		Supermax	240	370	495	600
		Max (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Celkový chladicí výkon		Supermax	0.7	1.37	1.9	2.62
		Max	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Smysluplná kapacita		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Topný výkon		Supermax	1.0	1.9	2.62	3.58
		Max	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Příkon motoru		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Průtok vody		Supermax	130	200	310	435
		Max	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Pokles tlaku		Supermax	2.3	8.2	4.2	12.3
		Max	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Připojení cívky			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Obsah vody	L		0,16	0,30	0,43	0,56
Zvukový výkon		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Zvukový tlak		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

REŽIM CHLAZENÍ
Místnost: 27° C - 47 % R.H. Teplota vody (vstup/výstup): 7/12°C
REŽIM VYTÁPĚNÍ
Místnost: 20° C. Teplota vody (vstup/výstup): 50.
(*) Deklarované hodnoty se vztahují ke standardnímu nastavení při 1500, 900 a 600 ot/min. Průtok vzduchu je vždy možné změnit změnou nastavení dip přepínače v desce plošných spojů.

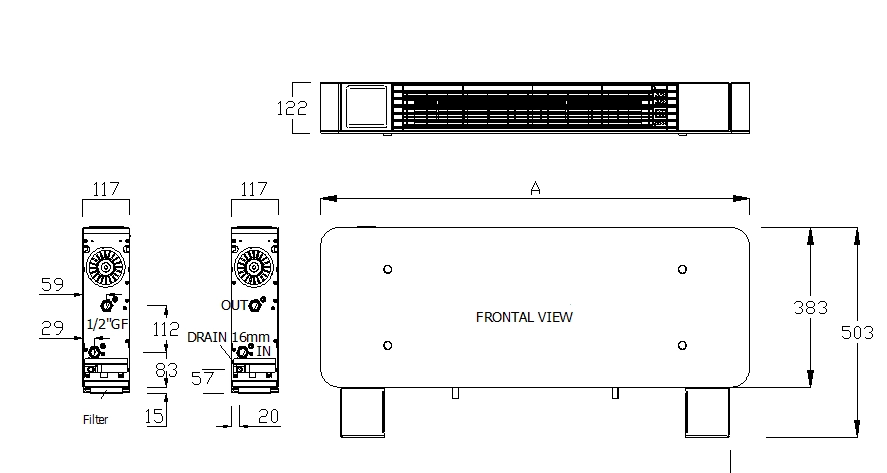

Rozměry a hmotnosti

technické údaje	Jednotky	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Čistá hmotnost	kg	11	13	16	18
Hrubá hmotnost	kg	13	16	20	23

Dimensions and weights

Specifikace	Jednotky	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Čistá hmotnost	kg	11	13	16	18
Hrubá hmotnost	kg	13	16	20	23
