čtyřcestné kazetové ventilátorové jednotky řady MCFK-T2

Kazetový ventilátor se instaluje na strop, takže nezabírá cenné místo na stěnách a nenarušuje design interiéru. Tento typ se nejčastěji používá v komerčních prostorách s nepříliš vysokým stropem

Chladicí výkon: 2.4 ... 12,6 kW

Topný výkon: 3,7 ... 18,9 kW

čtyřcestné kazetové ventilátorové jednotky řady MCFK-T2

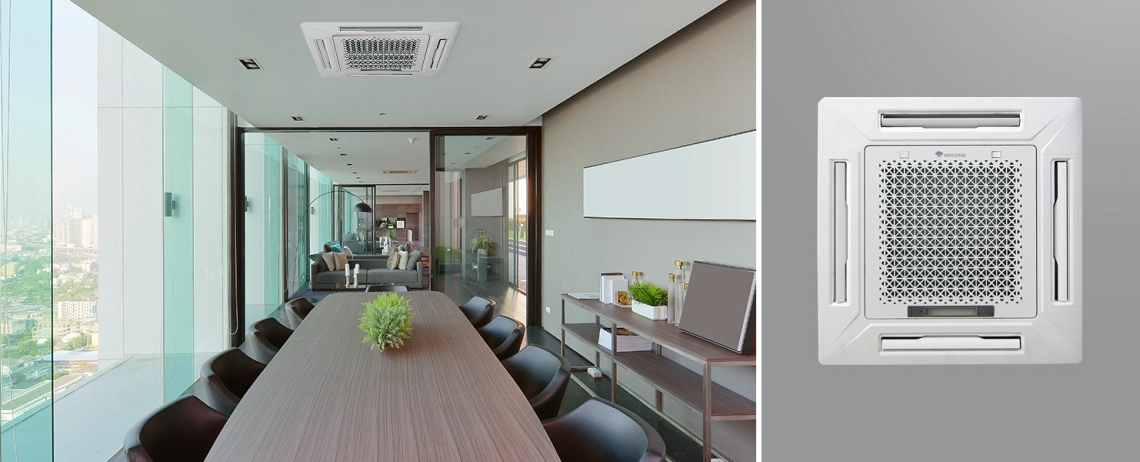

Široký rozsah chladicích a topných výkonů umožňuje jejich použití pro prostory libovolné velikosti. A elegantní stylový design dekoračního panelu se hodí do každého interiéru.

MCFK-T2 series

Vlastnosti a výhody :

Díky kompaktnímu krytu (570 x 570 mm) lze zařízení instalovat do standardních podhledových systémů s použitím modulu 600 x 600.
čtyřcestný systém distribuce vzduchu umožňuje rovnoměrně chladit nebo vytápět místnost, aniž by vznikal průvan a nepohodlí
Revoluční konstrukce odstředivého ventilátoru zajišťuje tichý provoz a vysoký průtok vzduchu
Optimalizovaný výměník tepla zajišťuje vysokou účinnost chlazení a vytápění
Výkonné odvodňovací čerpadlo poskytuje výtlak vody až 1200 mm
Vysoce účinný filtr s filtračním prvkem ze syntetických vláken pro ještě svěžejší a čistší vzduch
Otvor pro přívod čerstvého vzduchu

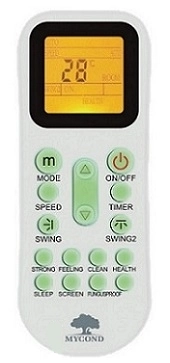

IR jednotka dálkového ovládání má jednoduché programování se snadno čitelnými tlačítky pro ovládání. Pohodlný a lehký design, díky kterému je ideální pro každodenní použití

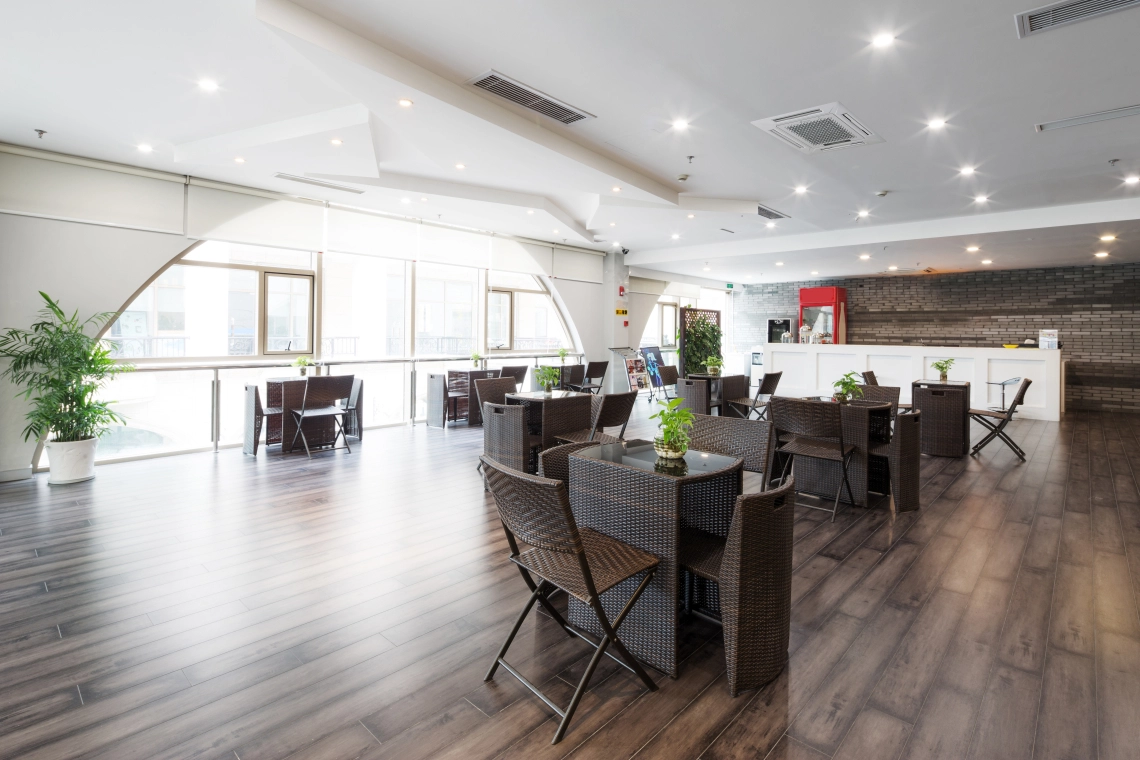

restaurant

Specifikace	Jednotky	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Průtok vzduchu, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Celkový chladicí výkon, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Topný výkon, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Provozní proud	A	0,23	0,27	0,31	0,41
Úroveň hluku	dB(A)	39	42	44	44
Průtok vody	kg/h	620	700	940	1150
Tlaková ztráta ve výměníku tepla	kPa	26	27	29	31
Typ ventilátoru/motoru		Radiální ventilátor / sběrný elektromotor
Izolace		Třída B	Třída B	Třída B	Třída B
Napájení		220-230 V / 1 fáze / 50 nebo 60 Hz
Příkon motoru	W	55	62	75	90
Výměník tepla		Měděné trubky s hliníkovými lamelami, 2 řady
Maximální provozní tlak	MPa	1,6	1,6	1,6	1,6
Vstupní/výstupní vodovodní potrubí	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Potrubí kondenzátu	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Rozměry jednotky	mm	570x570x260	570x570x260	570x570x260	835x835x240
Rozměry panelu	mm	650x650x55	650x650x55	650x650x55	950x950x55
Rozměry zabalené jednotky	mm	650x650x290	650x650x290	650x650x290	910x910x310
Rozměry zabaleného panelu	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Čistá hmotnost, jednotka	kg	18	18	18	24
Čistá hmotnost, panel	kg	3	3	3	5
Hmotnost zabalené jednotky	kg	20,3	20,3	20,3	28
Hmotnost zabaleného panelu	kg	5	5	5	7

Specifikace	Jednotky	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Průtok vzduchu, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Celkový chladicí výkon, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Topný výkon, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Provozní proud	A	0,59	0,67	0,84	0,98
Úroveň hluku	dB(A)	45	48	50	51
Průtok vody	kg/h	1400	1680	1820	2245
Tlaková ztráta ve výměníku tepla	kPa	34	36	39	42
Typ ventilátoru/motoru		Odstředivý ventilátor / sběrný elektromotor
Izolace		Třída B	Třída B	Třída B	Třída B
Napájení		220-230 V / 1 fáze / 50 nebo 60 Hz
Příkon motoru	W	131	145	186	225
Výměník tepla		Měděné trubky s hliníkovými lamelami, 2 řady
Maximální provozní tlak	MPa	1,6	1,6	1,6	1,6
Vstupní/výstupní vodovodní potrubí	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Potrubí kondenzátu	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Rozměry jednotky	mm	835x835x240	835x835x280	835x835x280	835x835x280
Rozměry panelu	mm	950x950x55	950x950x55	950x950x55	950x950x55
Rozměry zabalené jednotky	mm	910x910x310	910x910x350	910x910x350	910x910x350
Rozměry zabaleného panelu	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Čistá hmotnost, jednotka	kg	25,5	26,5	28	28
Čistá hmotnost, panel	kg	5	5	5	5
Hmotnost zabalené jednotky	kg	29	31	32,5	32,5
Hmotnost zabaleného panelu	kg	7	7	7	7

Jmenovité zkušební podmínky:
Chlazení: teplota vstupního vzduchu +27 °C DB / +19,5 °C WB, teplota vstupní vody +7 °C, teplota výstupní vody +12 °C.
Vytápění: teplota vstupního vzduchu +21 °C, teplota vstupní vody +60 °C, stejný průtok vody jako v režimu chlazení.
Hladina akustického tlaku byla měřena v místnosti se zvukovou izolací, referenční bod byl ve výšce 1,5 m pod svislou osou jednotky.

Rozměry

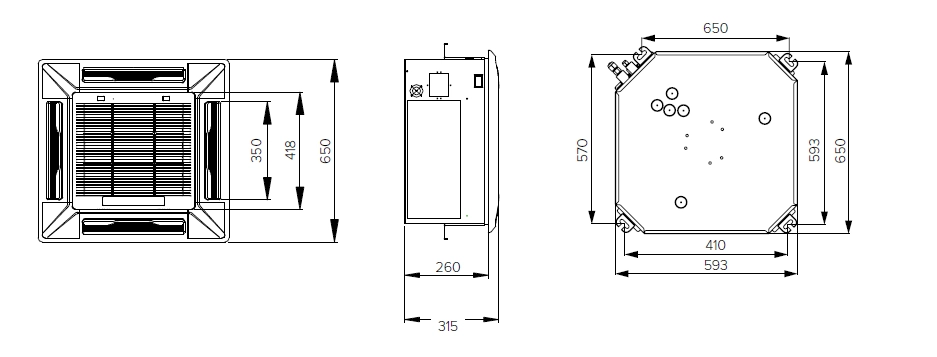

Vzhled a rozměry fan-coilových jednotek MCFK 03\04\05

Dimensions

Rozměry

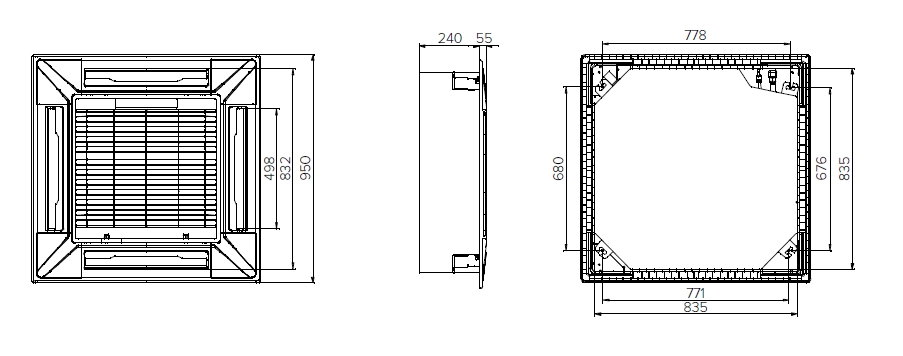

Vzhled a rozměry ventilátorových jednotek MCFK 06/08

Dimensions_2

Rozměry

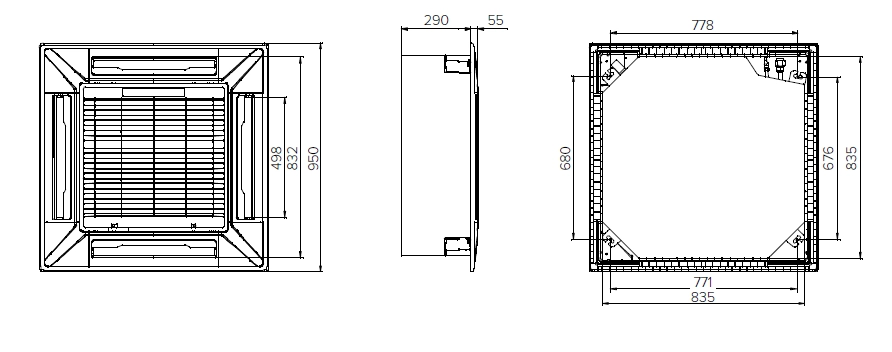

Vzhled a rozměry ventilátorových jednotek MCFK 10/12/14

Dimensions_3

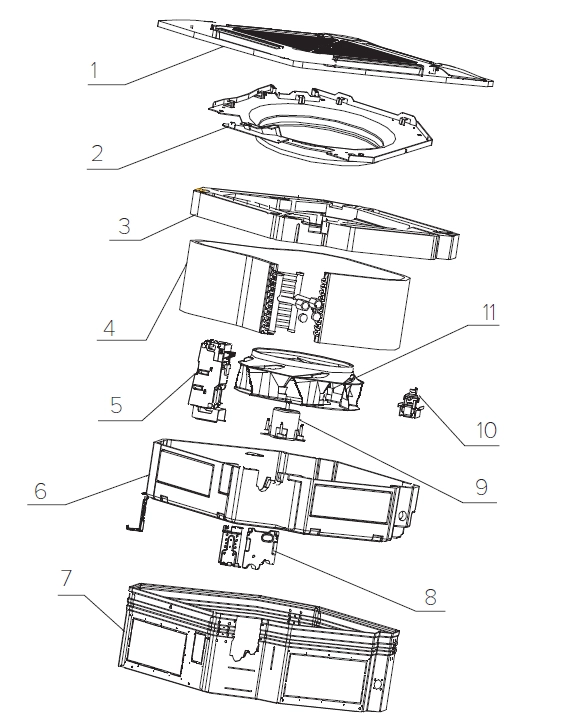

Součásti*

Legenda:

1 - Dekorativní panel s filtrem
2 - Panel pro nastavení průtoku vzduchu
3 - Odvodňovací miska
4 - Výměník tepla
5 - Ovládací skříňka
6 - Izolační materiál ohřívače
7 - Hlavní těleso
8 - Potrubní armatura
9 - Motor ventilátoru
10 - Odvodňovací čerpadlo
11 - Ventilátor

* Součásti se mohou lišit v závislosti na modelu. Tento schematický nákres se týká modelů MCFK 10/12/14.

Components
