čtyřcestné kazetové fan-coily řady MCFK-A2/4

Ideální pro prostory, kde je nejdůležitější estetika a ticho. Plynulá a rovnoměrná distribuce vzduchu vytváří přirozené mikroklima. Technologie, která pracuje pro vás, tiše a dokonale.

Chladicí výkon: 2 ... 17.6 kW

Topný výkon: 2.8 ... 25.5 kW

Chcete si koupit nebo máte dotazy?

čtyřcestné kazetové fan-coily řady MCFK-A2/4

Mycond

Kazetové jednotky Fan Coil

Vzhledem k široké škále chladicích a topných kapacit lze tyto fan coily použít v místnostech jakékoli velikosti a stylový, elegantní design dekorativního panelu se hodí do každého interiéru.

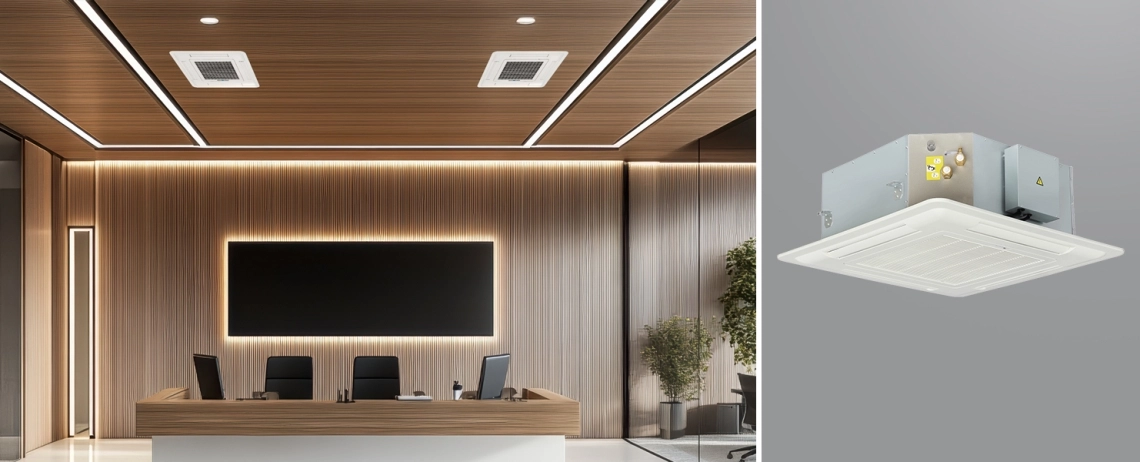

MyCond MCFK-A2/4 pro komerční prostory

MyCond MCFK-A2/4 moderní design a efektivita

MyCond MCFK-A2/4 kompaktní design pro kancelář

Vlastnosti a výhody:

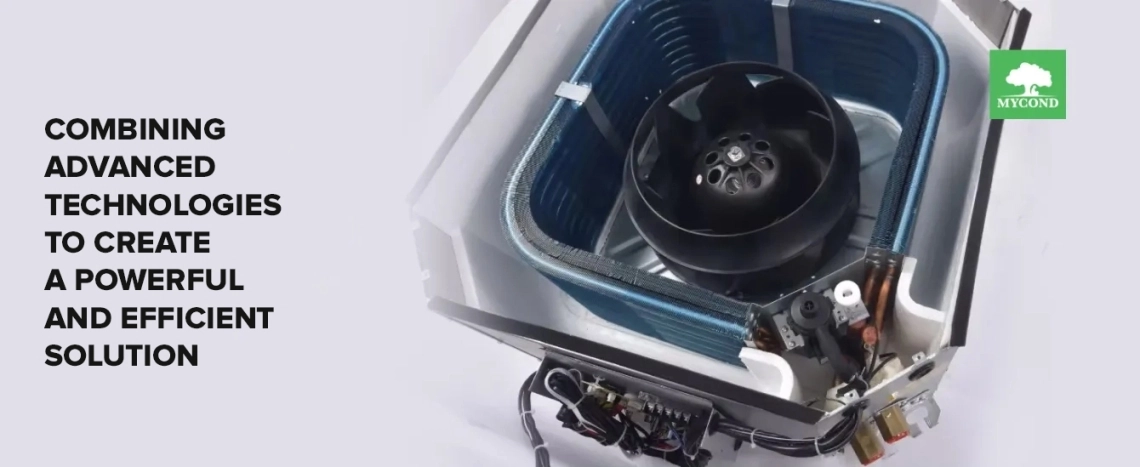

Skříň je vyrobena z pozinkované oceli a je vybavena tvarovanými polystyrenovými vzduchovody, které zajišťují efektivní proudění vzduchu a jsou dostatečně silné pro spolehlivou tepelnou a zvukovou izolaci.
Panel má moderní design, je vyroben z odolného ABS plastu a je vybaven odnímatelným, omyvatelným vzduchovým filtrem a funkcí automatické oscilace proudění vzduchu.
Kolo je vyráběno v procesu jednofázového tvarování, bez svařovaných spojů mezi lopatkami ventilátoru a koncovou/kónickou deskou, což zajišťuje dokonalou rovnováhu. Antivibrační podložka na náboji snižuje hluk a vibrace z kol a motoru. Každé kolo je přesně vyváženo s tolerancí menší než 0,5 mm/s.
Teplosměnný výměník je vyroben z měděných trubek a hliníkových desek s ochranným modrým povlakem, který zajišťuje vysokou účinnost přenosu tepla. Každý teplosměnný výměník je testován na netěsnost při 16 barech (1,6 MPa).
Paleta je vyrobena z vysoce hustého expandovaného polystyrenu pomocí technologie termoformování, má ochranný PVC povlak a je vybavena čerpací pumpou a bezpečnostním plovákovým ventilem.

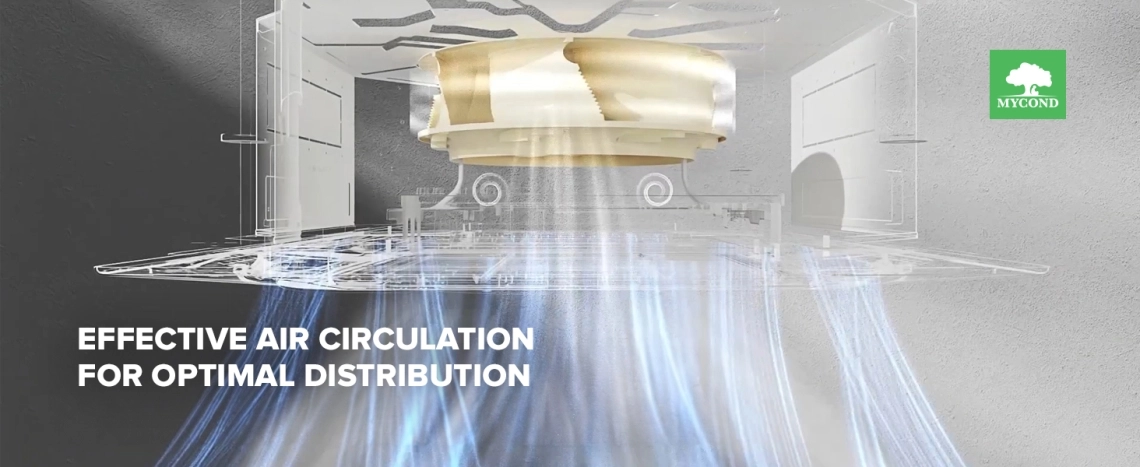

MyCond MCFK-A2/4 efektivní schéma cirkulace vzduchu

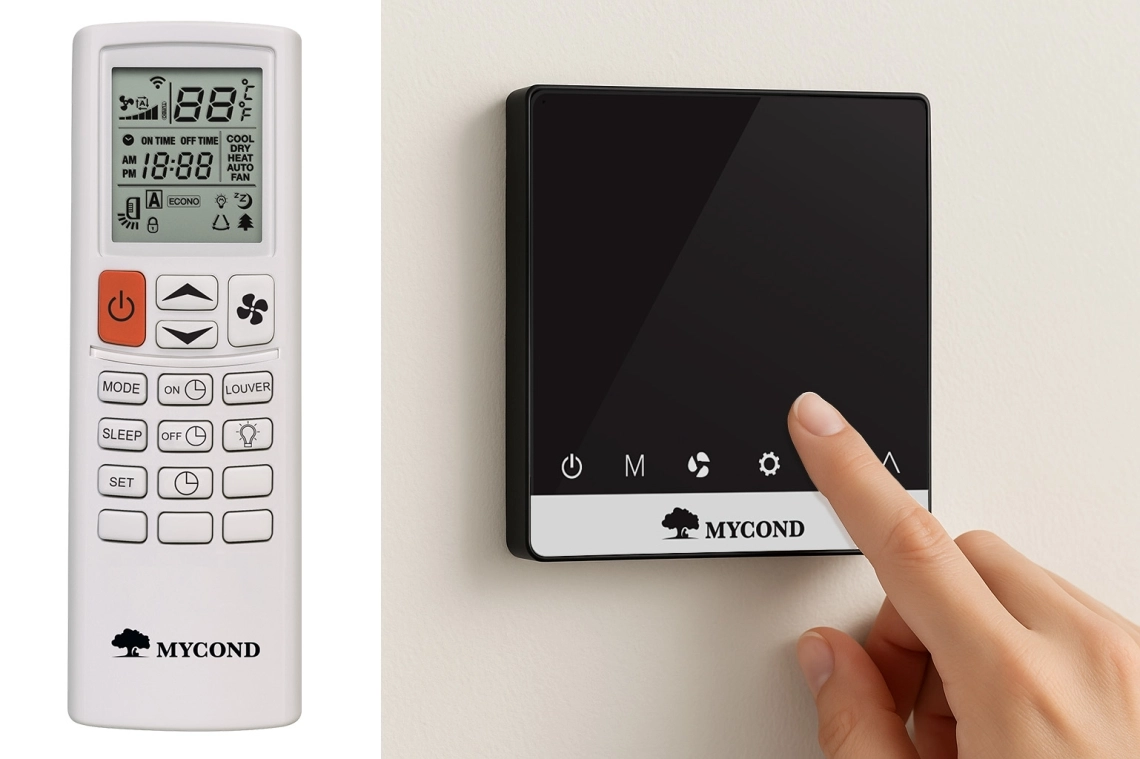

Infračervené dálkové ovládání*

Základní ovládání fan coilu
Nástěnný ovladač s Wi-Fi (MCKF-WK-B)**
Pokročilé ovládání fan coilu

^*v^{rozsahu dodávky}
^**zakoupeno^samostatně

MyCond MCFK-A2/4 dálkové ovládání a termostat

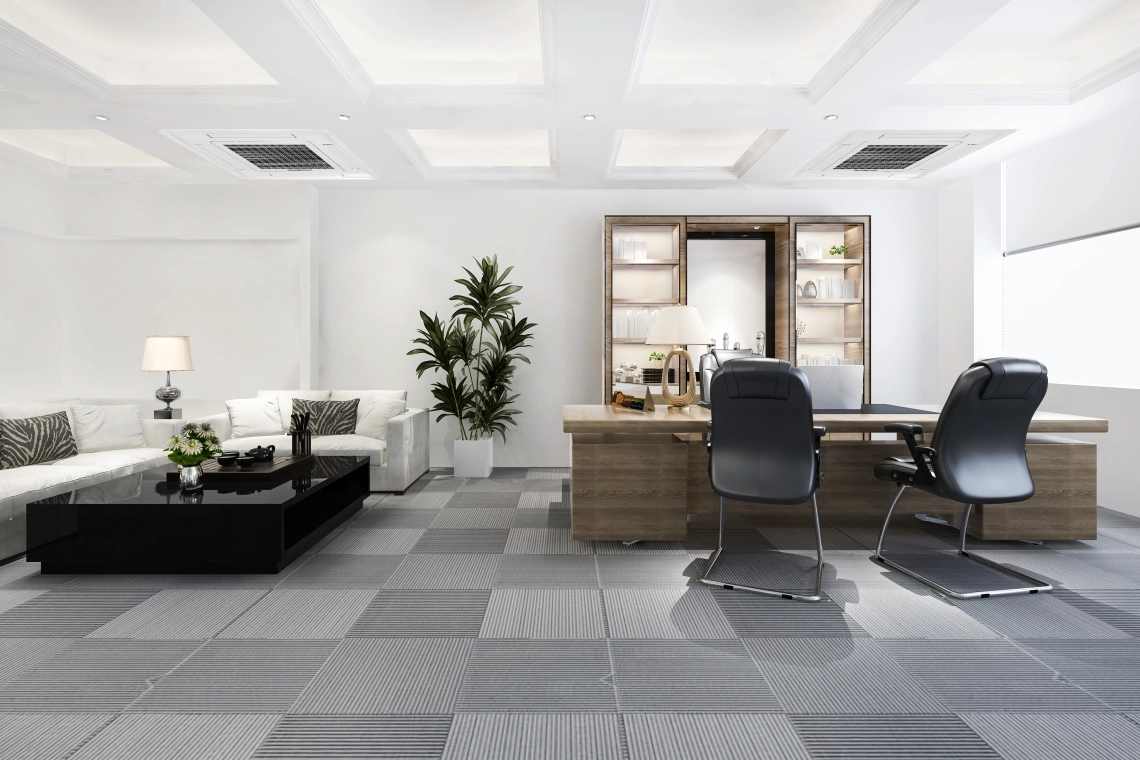

MyCond MCFK-A2/4 pro pohodlí v kancelářských prostorách

2-trubkové modely

Technické specifikace	Jednotky	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Proudění vzduchu H/M/L	m³/hod	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Celková chladicí kapacita H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Citlivá chladicí kapacita H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Celkový tepelný výkon	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Napájení	V/F/Hz	220/1/50
Ventilátor a motor
Typ ventilátoru		Centrifugální ventilátor
Velikost ventilátoru		⌀315				⌀380
Typ motoru		AC motor
Vstupní výkon	W	39	52	62	68	76	96
IP ochranná třída motoru		IP20	IP20	IP20	IP20	IP20	IP20
Třída izolace motoru		B	B	B	B	B	B
Podrobnosti o cívce
Materiál trubky		Měděná trubka
Vnější průměr trubky	mm	Standard - 9.52
Tloušťka trubky	mm	0.3	0.3	0.3	0.3	0.3	0.3
Plocha	m²	4.65	4.65	9.3	10.3	13.4	13.4
Velikost cívky (H*Š)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Materiál žeber		0.105 mm hydrofilní drobky
Typ žeber		Žebra typu lamela
Vzdálenost mezi žebry	mm	2	2	2	2	2	2
Systém potrubí "Ryady-2"		2	2	2	2	2	2
Cirkulace		2 z 2 na výstupu				4 z 4 na výstupu
Maximální pracovní tlak	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Připojení
VSTUP/VÝSTUP	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Odtok	mm	26	26	26	26	26	26
Skříň zařízení
Materiál skříně		Pozinkovaná ocel
Tloušťka materiálu	mm	0.8	0.8	0.8	0.8	0.8	0.8
Odtoková miska		Vysoce hustý expandovaný polystyren
Čerpací pumpa		Standardní model PSB-7 s výškou 700 mm (volitelně 1200 mm)
Izolační materiál		XPE	XPE	XPE	XPE	XPE	XPE
Izolační tloušťka	mm	5	5	5	5	5	5
Filtr
Typ		Primární filtr
Materiál		ABC+nylon
Tloušťka		12	12	12		14	14
Velikost	mm	350*333			12	430*407
Pro všechny velikosti blokových panelů
Čistá velikost (HŠH)	mm	68068030				83083030
Velikost balení (HŠH)	mm	72072075				86086075
Čistá/hrubá hmotnost	kg	2.3/3.7				3.5/5.2
Pro všechny rozměry blokového těla
Čistá velikost (HŠH)	mm	580580250				705705290
Velikost balení (HŠH)	mm	675675270				800800310
Čistá/hrubá hmotnost	kg	17.7/19.3				21.5/23.8
Úroveň akustického tlaku ve vzdálenosti 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Hmotnost jednotky	kg	20	20	20	20	25	25

Technické specifikace	Jednotky	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Proudění vzduchu H/M/L	m³/hod	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Celková chladicí kapacita H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Citlivá chladicí kapacita H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Celkový tepelný výkon	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Napájení	V/F/Hz	220/1/50
Ventilátor a motor
Typ ventilátoru		Centrifugální ventilátor
Velikost ventilátoru		⌀380	⌀476			⌀530
Typ motoru		AC motor
Vstupní výkon	W	132	152	189	220	330
IP ochranná třída motoru		IP20	IP20	IP20	IP20	IP20
Třída izolace motoru		B	B	B	B	B
Podrobnosti o cívce
Materiál trubky		Měděná trubka
Vnější průměr trubky	mm	Standard - 9.52
Tloušťka trubky	mm	0.3	0.3	0.3	0.3	0.3
Plocha	m²	13.4	19.7	19.7	19.7	27.1
Velikost cívky (H*Š)	mm	225*43.3	250*43.3
Materiál žeber		0.105 mm hydrofilní drobky
Typ žeber		Žebra typu lamela
Vzdálenost mezi žebry	mm	2	2	2	2	2
Systém potrubí "Ryady-2"		2	2	2	2	2
Cirkulace		4 z 4 na výstupu		5 z 5 na výstupu
Maximální pracovní tlak	MPa	1.6	1.6	1.6	1.6	1.6
Připojení
VSTUP/VÝSTUP	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odtok	mm	26	26	26	26	26
Skříň zařízení
Materiál skříně		Pozinkovaná ocel
Tloušťka materiálu	mm	0.8	0.8	0.8	0.8	0.8
Odtoková miska		Vysoce hustý expandovaný polystyren
Čerpací pumpa		Standardní model PSB-7 s výškou 700 mm (volitelně 1200 mm)
Izolační materiál		XPE	XPE	XPE	XPE	XPE
Izolační tloušťka	мм	5	5	5	5	5
Filtr
Typ		Primární filtr
Materiál		ABC+nylon
Tloušťka		14	14	14	14	14
Velikost	mm	430*407	556*540			644*638
Pro všechny velikosti blokových panelů
Čistá velikost (HŠH)	mm	83083030	98098030			1140114030
Velikost balení (HŠH)	mm	86086075	1010101075			1170117075
Čistá/hrubá hmotnost	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Pro všechny rozměry blokového těla

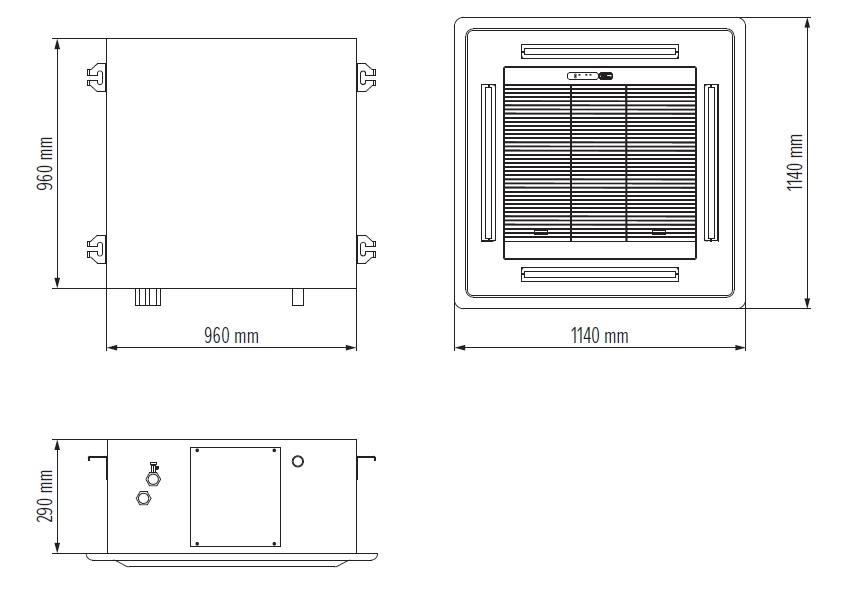

Čistá velikost (HŠH)	mm	706706290	832832290			960960290
Velikost balení (HŠH)	mm	800800310	925925310			10541054320
Čistá/hrubá hmotnost	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Úroveň akustického tlaku ve vzdálenosti 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Hmotnost jednotky	kg	25	32	32	32	45.4

Jmenovité zkušební podmínky:
Chlazení: teplota vstupního vzduchu +27 °C ST/+19.5 °C MT, teplota vstupní vody +7 °C, teplota výstupní vody +12 °C.
Topení: teplota vstupního vzduchu +21 °C, teplota vstupní vody +60 °C, stejný průtok vody jako při chlazení.
Měření úrovně akustického tlaku se provádí v akusticky izolované místnosti, přičemž kontrolní bod se nachází 1,5 m pod vertikální osou jednotky.

4-trubkové modely

Technické specifikace	Jednotky měření	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Proudění vzduchu (H/M/L)	m³/hod	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Celková chladicí kapacita (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Celkový tepelný výkon (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Typ motoru		Motor na střídavý proud
Úroveň akustického tlaku ve vzdálenosti 1 m	dB	41	42	43	45	46	47	50	52	57	65
Napájení V/F/Hz		230/1/50
Připojení (vstup/výstup)		ZG3/4” / ZG3/4”
Připojení (odtok)	mm	26
Velikost ventilátoru		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Vstupní výkon motoru	W	62	68	76	96	132	152	189	220	330	340
Čistá hmotnost, blokové tělo	kg	21	21	26	26	26	35	35	35	53	53

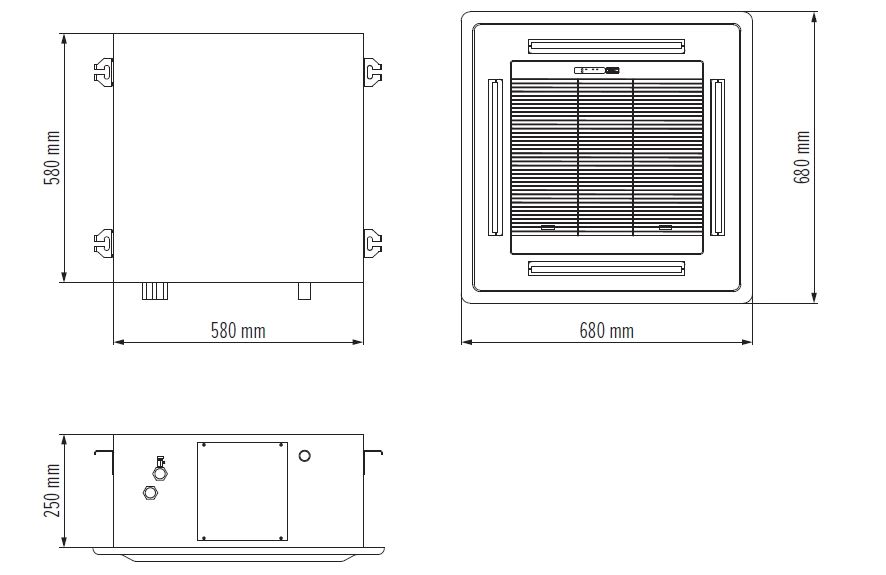

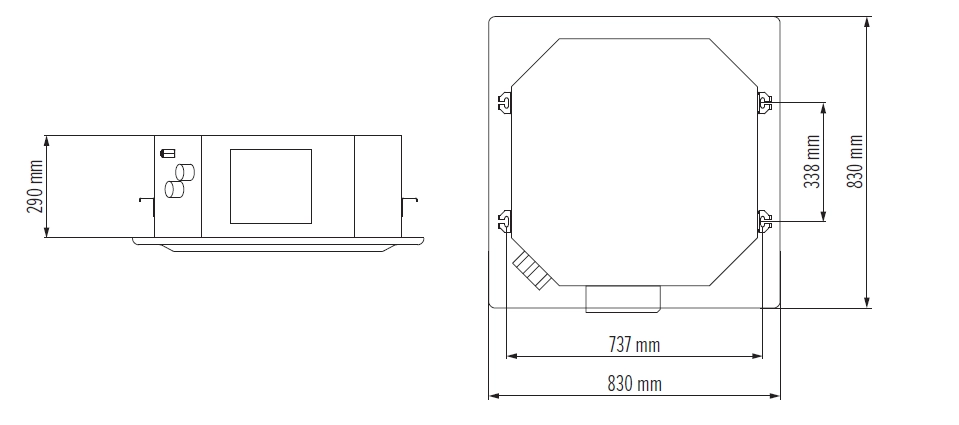

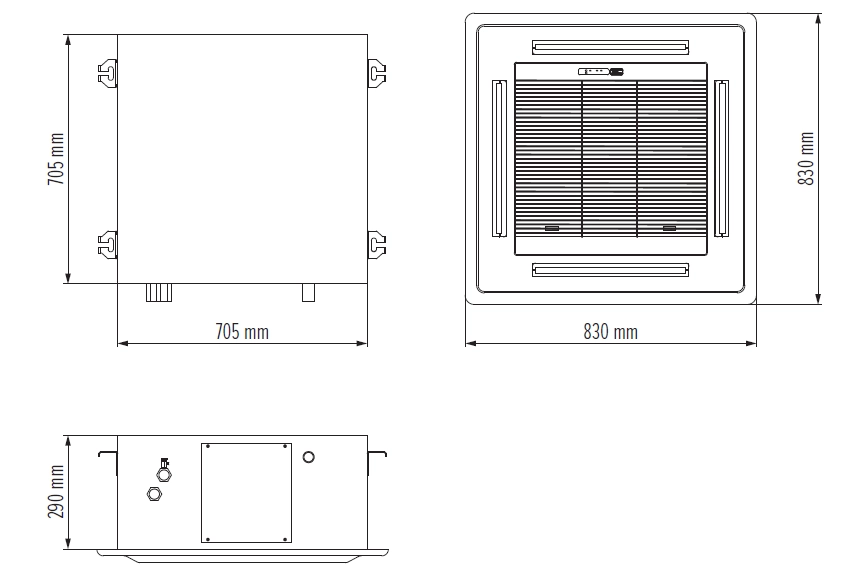

Čistá velikost, blokové tělo (HŠH)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Čistá velikost, panely (HŠH)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
