Čtyřcestná kazetová ventilátorová jednotka řady TopLine

Kazetová ventilátorová jednotka je kombinací vyspělé technologie se špičkovým, elegantním a minimalistickým designem, který zajišťuje nejvyšší úroveň komfortu ve vašem prostoru

Chladicí výkon: 1,25 ... 10,93 kW

Topný výkon: 1,38 ... 11,72 kW

Čtyřcestná kazetová ventilátorová jednotka řady TopLine

Díky své vysoké účinnosti dokáží jednotky TopLine fan coil rychle ochladit nebo ohřát místnost a zajistit tak příjemné prostředí pro obyvatele. Jednotky fan coil mají robustní konstrukci a jsou schopny dlouhodobého bezporuchového provozu.

office

Vlastnosti a výhody:

Modely 1-2-3 mají rozměry 572х572 mm, což umožňuje jejich použití s deskou ARMSTRONG.
Díky čtyřcestnému systému distribuce vzduchu dokáže jednotka rovnoměrně vytápět nebo chladit místnost, aniž by vznikal průvan nebo nepříjemné podmínky.
Ventilátor je navržen tak, aby zajišťoval tichý provoz.
Na výběr je střídavý nebo stejnosměrný motor.
Jednotka fan coilu může být navržena se 2 nebo 4 trubkami.
Vestavěné odvodňovací čerpadlo se zdvihem kondenzátu 650 mm.
Jednotku lze ovládat buď infračerveným ovladačem, nebo nástěnným ovládacím panelem, přičemž v obou případech lze žaluzie nastavovat ručně.
Rozeta je vyrobena z ekologického materiálu.
Vzduchový filtr je snadno přístupný a snadno se čistí.
Jednotka je navržena s otvorem pro přívod čerstvého vzduchu.

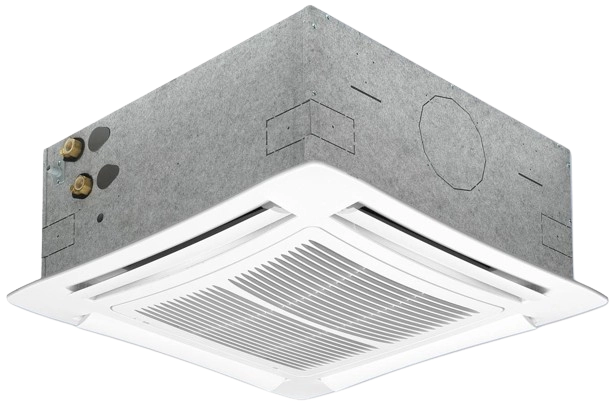

mycond-image-2

jednotky se 2 trubkami.

Technické údaje	Jednotky	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Rychlost		1	2	3	1	2	3	1	2	3	1	2	3
Průtok vzduchu	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Chlazení celkové emise	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Citelné emise z chlazení	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Vytápění	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp chlazení	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp vytápění	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Zvukový výkon Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Akustický tlak Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilátor	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Obsah vody	l	0,8			1,4			2,1			2,1
Rozměry	mm	575×575×275

Specifikace	Jednotky	TL 4.2T			TL 5.2T			TL 6.2T
Rychlost		1	2	3	1	2	3	1	2	3
Průtok vzduchu	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Celkové emise z chlazení	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Citelné emise z chlazení	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Vytápění	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp chlazení	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp vytápění	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Zvukový výkon Lw	dB(A)	33	40	48	34	40	53	34	48	58
Akustický tlak Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilátor	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Obsah vody	l	3,0			4,0			4,0
Rozměry	mm	820×820×303

CHLAZENÍ
Teplota vstupního vzduchu +27 °C s.v. + 19 °C š.v.
Teplota vody +7 °C v. v. + 12 °C d. v.
VYTÁPĚNÍ
Teplota přiváděného vzduchu +20 °C
Teplota vody +65 °C v.s. +55 °C d.s.

Absorpce čerpadla kondenzátu: 10 W
(*) = Hladiny akustického tlaku jsou o 9 dB(A) nižší než hladiny akustického výkonu a vztahují se na dozvukové pole
100 m3 a době dozvuku 0,5 s.

4 trubkové jednotky

Technické údaje	Jednotky	TL 0,4T			TL 1,4T			TL 2.4T			TL 2.6T
Rychlost		1	2	3	1	2	3	1	2	3	1	2	3
Průtok vzduchu	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Chlazení celkové emise	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Citelné emise z chlazení	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp chlazení	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Vytápění	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp vytápění	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Zvukový výkon Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Akustický tlak Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilátor	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Obsah chladicí vody	l	1,0			1,4			1,4			1,7
Obsah topné vody	l	0,6			0,7			0,7			0,5
Rozměry	mm	575×575×275

Specifikace	Jednotky	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Rychlost		1	2	3	1	2	3	1	2	3	1	2	3
Průtok vzduchu	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Chlazení celkové emise	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Citelné emise z chlazení	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp chlazení	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Vytápění	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp vytápění	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Zvukový výkon Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Akustický tlak Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilátor	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Obsah chladicí vody	l	1,4			1,7			3,0			3,0
Obsah topné vody	l	0,7			0,5			1,4			1,4
Rozměry	mm	575×575×275						820×820×303

Specifikace	Jednotky	TL 5.6T			TL 6.4T			TL 6.6T
Rychlost		1	2	3	1	2	3	1	2	3
Průtok vzduchu	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Chlazení celkové emise	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Citelné emise z chlazení	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp chlazení	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Vytápění	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp vytápění	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Zvukový výkon Lw	dB(A)	34	40	53	34	48	58	34	48	58
Akustický tlak Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilátor	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Obsah chladicí vody	l	3,6			3,0			3,6
Obsah topné vody	l	1,0			1,4			1,1
Rozměry	mm	820×820×303

CHLAZENÍ
Teplota vstupního vzduchu +27 °C s.v. + 19 °C š.v.
Teplota vody +7 °C v. v. + 12 °C d. v.
VYTÁPĚNÍ
Teplota přiváděného vzduchu +20 °C
Teplota vody +65 °C v.s. +55 °C d.s.

Absorpce čerpadla kondenzátu: 10 W
(*) = Hladiny akustického tlaku jsou o 9 dB(A) nižší než hladiny akustického výkonu a vztahují se na dozvukové pole
100 m3 místnosti a době dozvuku 0,5 s.

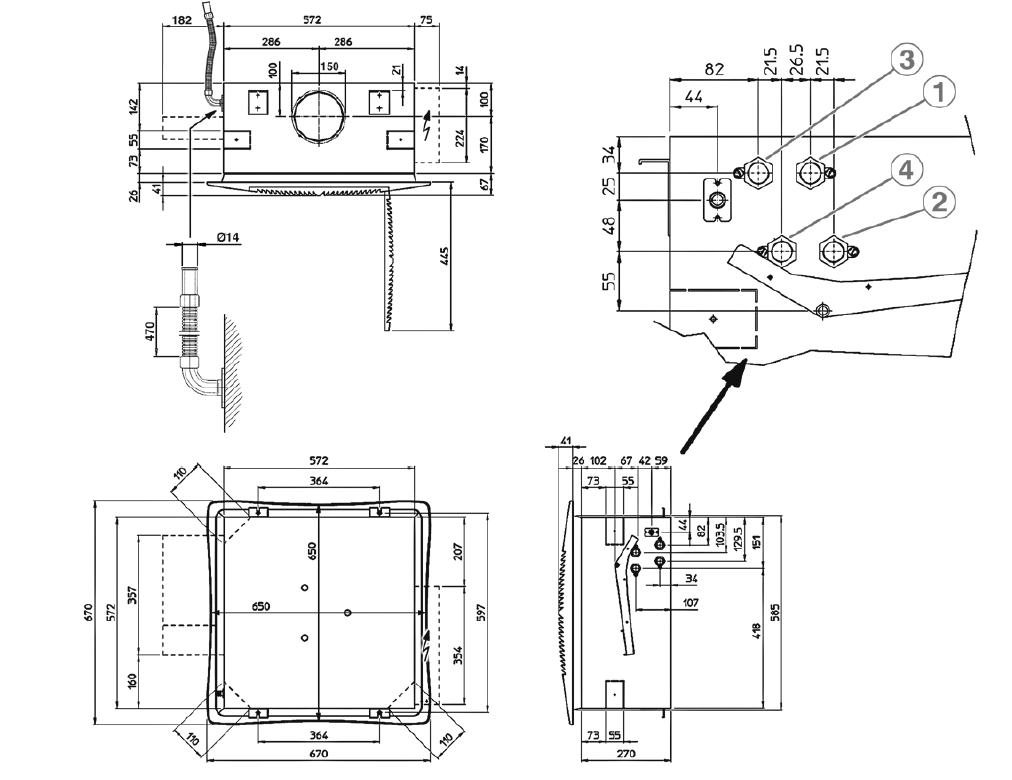

Rozměry

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (verze 600 x 600)

dvoutrubkový systém
Vytápění/chlazení
3 - Přívod Ø1/2"
4 - Výstup Ø1/2"

čtyřtrubkový systém

Vytápění

1 - Přívod Ø1/2"

2 - Výstup Ø1/2"

Chlazení

3 - Vstup Ø1/2"

4 - Výstup Ø1/2"

Model	Ventilátorová spirála		Panel		Balená jednotka Rozměry, mm
	Hmotnosti zabalená jednotka, kg	Hmotnosti rozbalená jednotka, kg	Hmotnosti zabalená jednotka, kg	Hmotnosti rozbalená jednotka, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

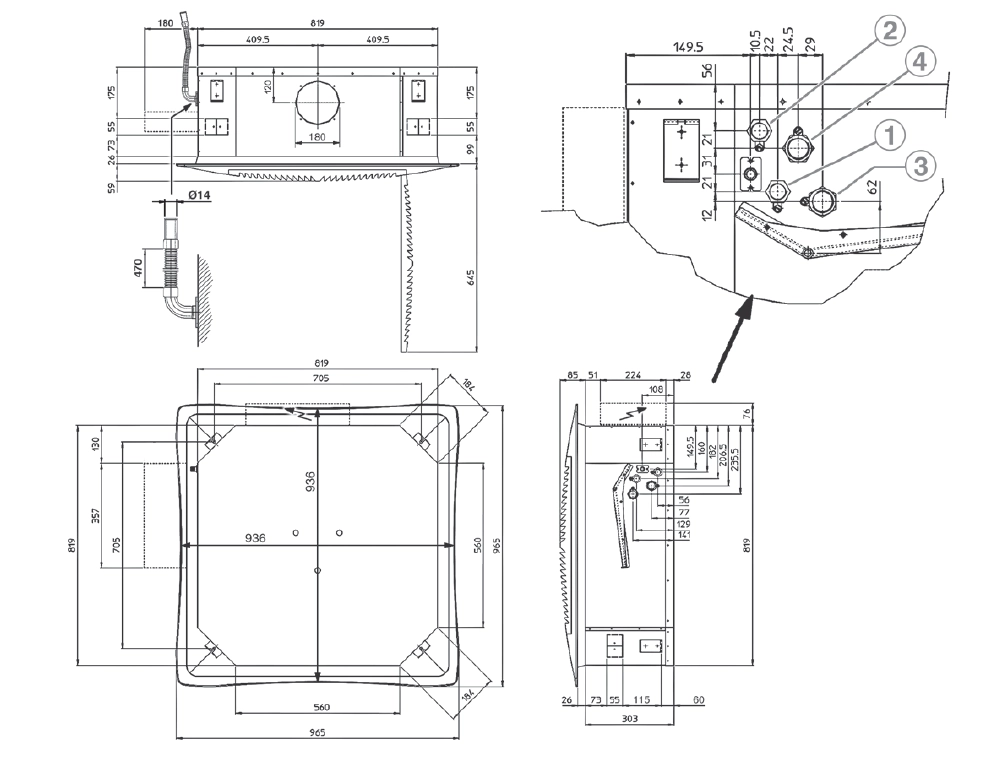

Rozměry

L 4,2T-4,4T / TL 5,2T-5,4T-5,6T / TL 6,2T-6,4T-6,6T (verze 800 x 800)

dvoutrubkový systém
Vytápění/chlazení
3 - Přívod Ø3/4"
4 - Výstup Ø3/4"

čtyřtrubkový systém

Vytápění

1 - Přívod Ø1/2"

2 - Výstup Ø1/2"

Chlazení

3 - Vstup Ø3/4"

4 - Výstup Ø3/4"

Model	Ventilátorová spirála		Panel		balená jednotka Rozměry, mm
	Hmotnosti zabalená jednotka, kg	Hmotnosti rozbalená jednotka, kg	Hmotnosti zabalená jednotka, kg	Hmotnosti rozbalená jednotka, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2

Čtyřcestná kazetová ventilátorová jednotka řady TopLine

Vlastnosti a výhody:

Rozměry

Rozměry
