Schémata zapojení pro ventilátorové jednotky (~220 V)

Níže naleznete 2 schémata zapojení pro fan coil jednotky, vybavené 3rychlostním AC motorem (~220V) a normálně uzavřenými ventily s termoelektrickými pohony.

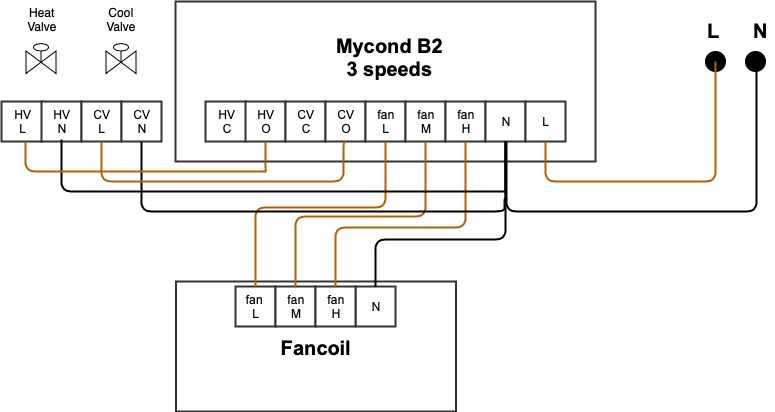

4-trubkový systém


Schéma ukazující zapojení pro 220V fan coil jednotku.

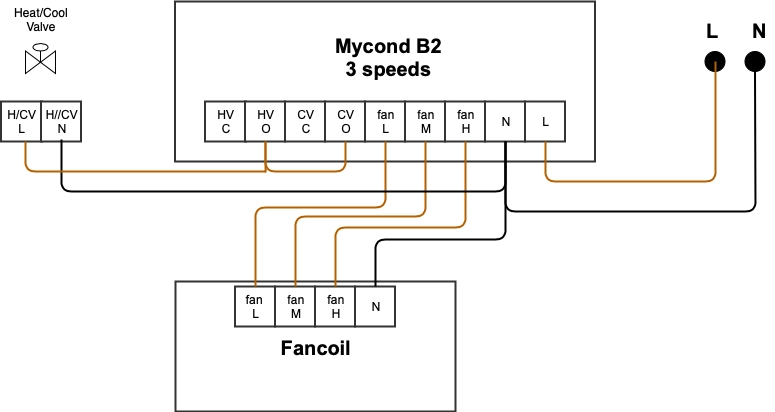

2-trubkový systém

Schéma ilustrující zapojení pro fan coil jednotky s 220 V připojením.

Instalujte propojku mezi svorkou HV-O a CV-O.
