Autor: technické oddělení Mycond
Navrhování systémů HVAC v různých typech budov vyžaduje pečlivou analýzu parametrů vlhkosti, protože nesprávné stanovení výpočtových podmínek vede k významným provozním problémům: od nepohodlí uživatelů po poškození konstrukcí a technologického zařízení. Tento článek pomůže odstranit výpočtové nejasnosti a předejít typickým projekčním chybám při normalizaci vlhkosti v různých typech prostor.
Úvod
Vlhkost vzduchu je základní parametr mikroklimatu, který lze vyjadřovat v absolutních a relativních ukazatelích. Absolutní vlhkost se měří jako hmotnost vodní páry v gramech na metr krychlový vzduchu (g/m³), zatímco relativní vlhkost (RH, %) představuje poměr mezi aktuálním obsahem vodní páry a maximálně možným při dané teplotě.
Je důležité chápat, že vzduch při různých teplotách dokáže zadržet různá množství vlhkosti. Pro ilustraci: vzduch o teplotě 25°C a relativní vlhkosti 50% obsahuje přibližně 11,5 g/m³ vodní páry. Pokud se tento vzduch ochladí na 15°C, relativní vlhkost vzroste zhruba na 85%, a další ochlazení na 12°C povede k dosažení rosného bodu — stavu, kdy začíná kondenzace.
Rosný bod je teplota, při níž se vzduch stává zcela nasyceným vodní parou (RH = 100%). Tento parametr je kriticky důležitý pro prevenci kondenzace na studených površích. Výpočet rosného bodu umožňuje inženýrům určit potenciálně problémové zóny v budovách.
Různé materiály reagují na kolísání vlhkosti odlišně. Hygroskopické materiály (dřevo, papír, textil) vlhkost pohlcují a uvolňují, což vede ke změnám jejich rozměrů a fyzikálních vlastností. Podle inženýrské praxe může i relativně malá změna vlhkosti (5–10%) způsobit významné deformace dřevěných výrobků, zatímco v elektronice vyvolává nízká vlhkost statickou elektřinu a vysoká vlhkost korozi. Konkrétní reakce závisí na typu materiálu, jeho vlastnostech a provozních podmínkách.
Normativní rámec
Moderní návrh systémů vnitřního prostředí se opírá o mezinárodní normy, které definují parametry kvality vnitřního prostředí (IEQ). Podle EN 16798-1:2019 jsou parametry vlhkosti klasifikovány do čtyř kategorií od I do IV, kde kategorie I zajišťuje nejvyšší úroveň komfortu.
Například podle EN 16798-1:2019 Table B.3 lze pro kancelářské prostory kategorie I v chladném období roku udržovat relativní vlhkost vzduchu v rozmezí 25–45 %, v teplém období 30–50 %. Pro kategorii II se rozsahy rozšiřují, což odráží méně přísné požadavky na komfort při vyvažování s energetickou účinností.
Moderní normy zavádějí koncept adaptivního komfortu, který zohledňuje sezónní adaptace lidí. Například při ilustraci vlivu teploty na vlhkost vzduchu lze uvažovat situaci: vzduch s relativní vlhkostí 40 % při teplotě 22°C obsahuje přibližně 7,5 g/m³ vlhkosti. Pokud se tento vzduch ohřeje na 26°C bez přídavku vlhkosti, relativní vlhkost klesne na přibližně 30 %, což ukazuje důležitost kontroly absolutní vlhkosti v systémových ventilacích.
Metodika stanovení výpočtových parametrů se zakládá na statistické analýze klimatických dat. Podle ASHRAE Standard 55-2020 se bere v úvahu pravděpodobnost překročení parametrů — od 0,4% (velmi konzervativní přístup) do 2% (přijatelná úroveň pro většinu komerčních budov). Tato metodika umožňuje odůvodněně volit parametry s vyvážením mezi spolehlivostí systémů a jejich cenou.
Požadavky na vlhkost v komerčních budovách
V projekční praxi se pro kanceláře často uvažují rozsahy relativní vlhkosti 30–60 %. Konkrétní meze stanovuje projektant v závislosti na normách, typu zařízení a provozních podmínkách. Nízká vlhkost (méně než 30 %) může vyvolávat diskomfort a statickou elektřinu, zatímco vysoká (více než 60 %) podporuje rozvoj mikroorganismů.
Pro ilustraci metodiky výpočtu vlhkostního zatížení uvažujme modelovou kancelář o ploše 500 m² s 50 zaměstnanci. Při mírné aktivitě uvolní každý člověk přibližně 50–70 g vlhkosti za hodinu. Větrání přivádí 2500 m³/h venkovního vzduchu. V letním období, pokud má venkovní vzduch absolutní vlhkost 12 g/m³ a vnitřní 9 g/m³, musí systém odvlhčit přibližně 7,5 kg vlhkosti za hodinu. Tento příklad ukazuje přístup k výpočtu; v reálném projektu se používají skutečná data.
V obchodních centrech se věnuje zvláštní pozornost zónovým rozdílům. Potravinové sekce, restaurační zóny a vstupní prostory mají odlišná vlhkostní zatížení. Zvlášť kritická je fyzika kondenzace v odděleních s chladicím zařízením: teplota povrchů chladicích vitrín bývá často nižší než rosný bod okolního vzduchu, což vyžaduje speciální inženýrská řešení.
Hotely se vyznačují značnými výkyvy vlhkostních zatížení: od kuchyní s intenzivním technologickým uvolňováním vlhkosti po konferenční sály s vysokou hustotou návštěvníků. Typickou chybou je použití univerzálního přístupu bez zohlednění zónování prostor podle funkce, což vede k neefektivnímu chodu systémů a diskomfortu.
Požadavky na vlhkost v průmyslových objektech
Farmaceutická výroba klade jedny z nejpřísnějších požadavků na kontrolu vlhkosti. Čisté prostory podle ISO 14644-1:2015 mají definované parametry koncentrace částic, ale navíc vyžadují i kontrolu vlhkosti. V praxi farmaceutické výroby se setkáváme s rozsahy 35–50 % RH s přípustnou odchylkou ±5 %. Konkrétní parametry stanovuje projektant podle požadavků GMP a technologického procesu.
Kontrola vlhkosti je kritická pro výrobu hygroskopických prášků a lyofilizovaných přípravků. Uvažujme modelové balicí pracoviště o ploše 100 m² s třídou čistoty ISO 7. Podle technologického zadání je třeba udržovat vlhkost 40±5 % RH. Se zohledněním personálu, infiltrace a technologických procesů činí výpočtové vlhkostní zatížení přibližně 2 kg/h. Výpočet ukazuje metodiku; v projektu se všechna data přebírají z technického zadání.
V potravinářském průmyslu se požadavky na vlhkost liší podle technologie. Pekárny, sušárny, chladírenské komory — každý typ prostoru potřebuje vlastní parametry. Například v prostorech přípravy těsta je důležité zabránit nadměrnému vysychání povrchu těsta, zatímco ve skladových prostorech pro mouku je zásadní udržovat nízkou vlhkost, aby se zabránilo rozvoji mikroorganismů.
Zvláštní pozornost je třeba věnovat chladírenským komorám, kde kondenzace vlhkosti může vést k tvorbě ledu na produktech a zařízení. Zde je kritickým parametrem rosný bod přiváděného vzduchu, který musí být nižší než teplota ochlazených povrchů.
V elektronickém průmyslu má kontrola vlhkosti přímý vliv na kvalitu produkce. Procesy fotolitografie vyžadují stabilně nízkou vlhkost (často pod 40 %), protože i nepatrné výkyvy mohou vést k vadným komponentům a významným ekonomickým ztrátám.
Textilní průmysl se potýká s problémem přetrhávání nití při nízké vlhkosti, zatímco dřevozpracující podniky musí zohledňovat rovnovážnou vlhkost dřeva, aby se předešlo deformacím výrobků během výroby i provozu.
Požadavky na vlhkost v institucionálních objektech
Nemocnice, zejména operační sály, vyžadují stabilní parametry vlhkosti. Podle DIN 1946-4:2018 by měla být pro operační sály první kategorie vlhkost udržována v rozsahu 30–60 %. V praxi nemocničního navrhování se objevují i užší rozsahy, zejména 40–55 % pro operační sály s vysoce přesným vybavením. Konkrétní parametry stanovuje projektant v závislosti na národních normách a typu operací.
Je důležité udržet rovnováhu: nízká vlhkost zvyšuje rizika statické elektřiny a vysychání tkání pacienta, zatímco vysoká vlhkost podporuje rozvoj mikroorganismů. Uvažujme modelový operační sál o ploše 36 m². Se zohledněním personálu (6 osob), zařízení a větrání (15 výměn vzduchu za hodinu) musí systém kontroly vlhkosti zajišťovat jak zvlhčování, tak odvlhčování v závislosti na venkovních podmínkách.
Muzea a archivy kladou na vlhkost zvláštní požadavky. Podle zásad muzeální konzervace by se pro většinu papírových exponátů měla relativní vlhkost udržovat v rozmezí 45–55 % s minimálními denními výkyvy. Různé exponáty mohou vyžadovat různé podmínky: kovové artefakty nižší vlhkost a objekty z organických materiálů vyšší.
Fyzikální mechanismy degradace zahrnují cyklická napětí způsobená rozpínáním a smršťováním hygroskopických materiálů, jakož i rozvoj plísní a mikroorganismů při kombinaci vysoké vlhkosti (nad 65 %) a teploty. Proto jsou systémy kontroly mikroklimatu v muzeích navrhovány se zvláštním důrazem na stabilitu parametrů a redundanci.
Požadavky na vlhkost ve sportovních objektech

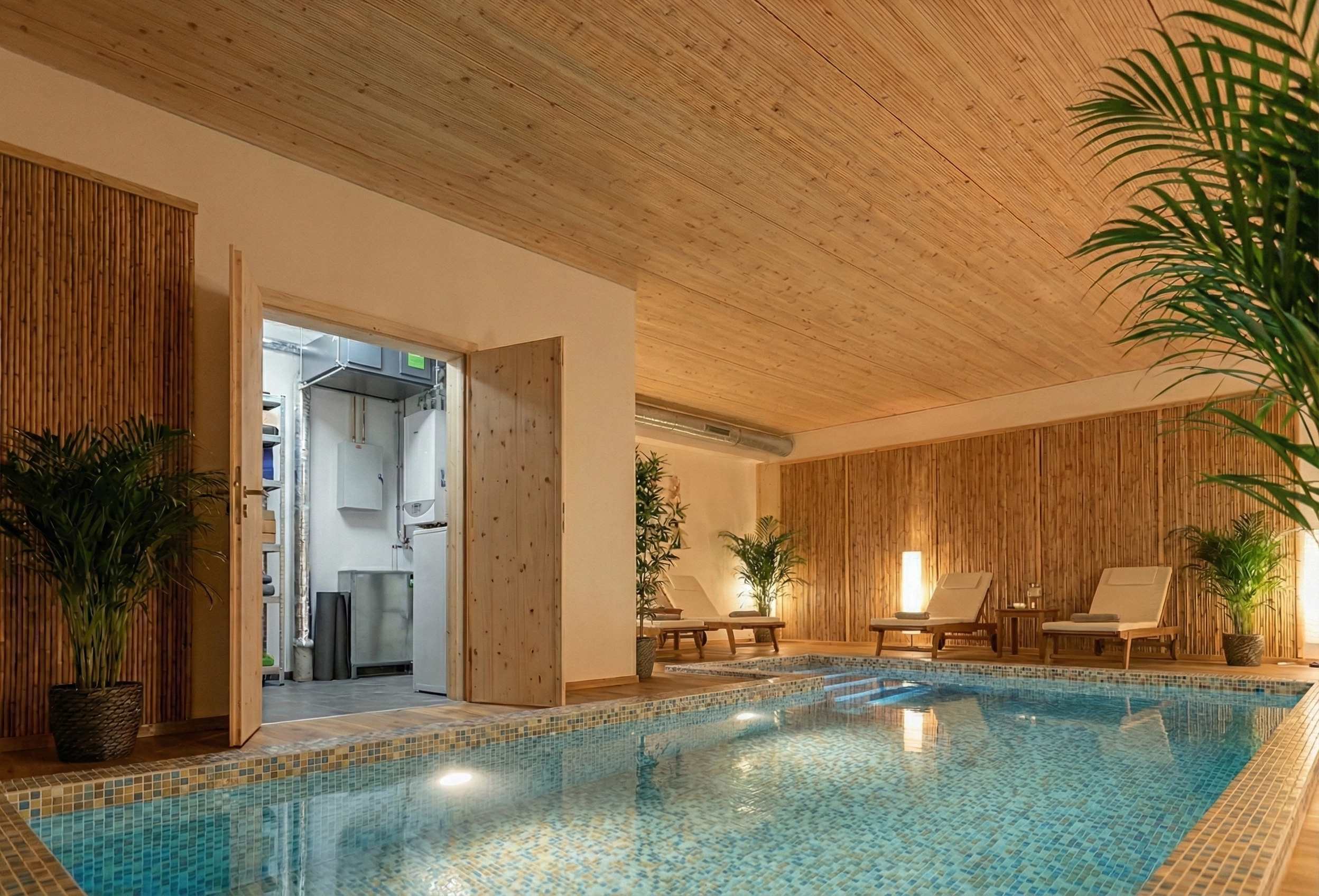

V praxi navrhování bazénů se setkáváme s rozsahy relativní vlhkosti 50–65 %. Konkrétní parametry závisí na typu zařízení, národních normách a kategorii bazénu. Fyzika odpařování vody z hladiny bazénu hraje klíčovou roli ve výpočtu zatížení.
Pro ilustraci metodiky výpočtu uvažujme bazén o rozměrech 25×10 m s teplotou vody 28°C a vzduchu 30°C. Podle vzorce VDI 2089 bude odpařování z hladiny vody přibližně 30–40 kg/h při provozu a 10–15 kg/h mimo provoz. Systém odvlhčování musí být dimenzován na maximální zatížení, s ohledem také na vlhkost od návštěvníků. Metodika se aplikuje se skutečnými projektovými daty.
Zvláštní pozornost je třeba věnovat prevenci kondenzace na studených površích (oknech, ocelových konstrukcích), čehož se dosahuje udržováním teplot povrchů nad rosným bodem vzduchu. Nesprávný výpočet může vést ke korozi ocelových konstrukcí a degradaci povrchových úprav.
Sportovní haly a SPA zóny mají různé požadavky na vlhkost podle svého určení. Pro sportovní haly je důležité zajistit komfortní podmínky při významných tepelných a vlhkostních výdejích od lidí, zatímco SPA zóny s různými procedurálními místnostmi mohou vyžadovat diferencovaný přístup ke kontrole vlhkosti.
Ledové arény představují jedinečnou výzvu: je nutné zabránit tvorbě mlhy nad ledem a kondenzaci na obvodových konstrukcích při výrazném rozdílu mezi teplotou ledu (-5...0°C) a komfortní teplotou pro diváky.
Metodika výpočtů
Efektivní navrhování systémů kontroly vlhkosti se opírá o hierarchii požadavků. Prioritní jsou technologické požadavky (pro výrobní procesy), poté normové (soulad s normami) a nakonec požadavky komfortu uživatelů.
Výpočet vlhkostních zatížení zahrnuje:
- Uvolňování vlhkosti od lidí (podle úrovně aktivity)
- Technologické zdroje vlhkosti
- Výměnu vlhkosti větráním a infiltrací
- Výměnu vlhkosti s materiály konstrukcí a zařízení
Stanovení výkonu systémů zvlhčování/odvlhčování vzduchu musí zohlednit koeficienty rezervy, které závisí na míře nejistoty vstupních dat a kritičnosti udržování parametrů. V kritických aplikacích (farmacie, čisté prostory) mohou koeficienty rezervy činit 20–30 %, zatímco u méně náročných aplikací postačí 10–15 %.
Typické chyby a praktická doporučení
Nejběžnější chyby při navrhování systémů kontroly vlhkosti:
- Použití univerzálního přístupu bez zohlednění specifik prostor
- Podcenění špičkových zatížení, zejména v přechodných obdobích
- Ignorování zónování prostor podle funkce
- Nezohlednění interakce systémů vytápění, chlazení a větrání
- Nesprávné umístění čidel vlhkosti
Provozní důsledky chyb mohou být značné. Nadměrná vlhkost vede ke kondenzaci, korozi kovů, rozvoji mikroorganismů a plísní. Nedostatečná vlhkost způsobuje diskomfort, statickou elektřinu, vysychání sliznic a mechanické poškození hygroskopických materiálů.
Ekonomické důsledky nesprávné kontroly vlhkosti zahrnují poškození zařízení, snížení produktivity práce, zvýšení spotřeby energie na nadměrné odvlhčování nebo zvlhčování a zmetkovitost v technologických procesech.
Závěry
Kontrola vlhkosti je nedílnou součástí návrhu systémů HVAC a vyžaduje individuální přístup ke každému typu budovy. Klíčovými principy jsou:
- Prioritizace požadavků: technologie > normy > komfort
- Zónování prostor podle funkce a požadavků na mikroklima
- Zohlednění dynamiky vlhkostních zatížení v průběhu dne a sezón
- Komplexní analýza interakce všech technických systémů budovy
- Pochopení fyzikálních procesů interakce vlhkého vzduchu s materiály a konstrukcemi
Správné stanovení požadavků na vlhkost ve fázi návrhu umožňuje vytvořit efektivní, spolehlivé a energeticky úsporné systémy HVAC, které zajišťují komfortní podmínky pro lidi, zachování stavebních konstrukcí a optimální podmínky pro technologické procesy.
