Autor: technické oddělení Mycond
Nejčastější chybou při návrhu systémů odvlhčování je soustředění se výhradně na mechanická zařízení. Inženýři často přehlížejí architektonické zvláštnosti a provozní opatření, která přímo ovlivňují vlhkostní zatížení systému. Systémový přístup k návrhu odvlhčování vyžaduje komplexní zohlednění všech faktorů — od správného stanovení cíle až po pečlivý výběr zařízení a nastavení řídicího systému.
Fáze 1: Stanovení cíle projektu
Proč je to kriticky důležité
Bez pochopení zásadního důvodu potřeby kontroly vlhkosti nelze přijmout správná rozhodnutí týkající se přesnosti řízení, typu zařízení a rozpočtu. Cíl projektu určuje všechna další technická rozhodnutí a ovlivňuje výběr optimální strategie odvlhčování.
Příklad z praxe: různé cíle — různá řešení
Případ 1: Pro skladování kukuřice stačí udržovat vlhkost ne vyšší než 60% RH bez kondenzace. Systém může být co nejjednodušší — postačí základní chladivový odvlhčovač s jednoduchým hygrostatem.
Případ 2: Při výrobě lithiových baterií lithium reaguje s vodní parou a uvolňuje výbušný vodík už při 2% RH. Proto je regulátor s přesností ±5% RH zcela nepřijatelný — je nutné specializované adsorpční zařízení s vysoce přesným řízením bez ohledu na jeho cenu.
Reálný případ neúspěšného návrhu
Na vojenském skladu munice technické zadání vyžadovalo „udržovat maximum 40% RH“. Systém tento požadavek plnil, ale munice přesto korodovala. Příčinou byl kondenzát na kovové střeše, která se v noci ochlazovala pod rosný bod. Kdyby byl cíl formulován jako „zabránit korozi munice“, inženýr by věnoval pozornost riziku kondenzace na chladných površích.
Praktická doporučení
Při stanovování cíle projektu odvlhčování se vždy ptejte: jaký základní problém je třeba vyřešit; jaké jsou důsledky nedostatečné kontroly vlhkosti; existují alternativní příčiny problému mimo vysokou vlhkost; jak kritické jsou odchylky od zadaných parametrů.
Fáze 2: Nastavení úrovní řízení a tolerancí
Určení absolutní vlhkosti
Častou chybou je specifikace vlhkosti pouze v % RH bez uvedení teploty. Například 30% RH při 21°C odpovídá absolutní vlhkosti 4.6 g/kg, zatímco 30% RH při 10°C je jen 2.3 g/kg. Pravidlo: vždy definujte vlhkost v absolutních jednotkách nebo uvádějte RH spolu s rozsahem teplot.
Příklad z farmacie: proces tabletování vyžaduje 10% RH při 21°C. Při kolísání teploty ±1.5°C se absolutní vlhkost mění od 1.4 g/kg (při 19.5°C) do 1.7 g/kg (při 22.5°C). Proto inženýr nastaví řízení na rosný bod -7°C (1.6 g/kg) bez ohledu na výkyvy teploty.
Vnitřní vs. venkovní podmínky
Při návrhu systému odvlhčování je nutné uvažovat dva soubory výpočtových podmínek: vnitřní podmínky, které má systém udržovat, a venkovní (povětrnostní) podmínky, které vytvářejí zatížení.
Volba výpočtových povětrnostních podmínek
Pro Evropu data ASHRAE nabízejí tři úrovně spolehlivosti: 0.4% (překročeno 35 hodin ročně), 1.0% (88 hodin) a 2.0% (175 hodin). Například pro Vídeň je extrémní rosný bod na úrovni spolehlivosti 1% +16°C při teplotě +30°C. Pro farmaceutickou výrobu s odstávkou přes €40 000 na den se používá 0.4%, pro sklad s nízkou kritičností — 2%.
Stanovení tolerancí
Široké tolerance (±3-5% RH nebo ±1.5°C rosného bodu) umožňují navrhovat jednodušší systémy s nižší cenou. Úzké tolerance (±1% RH nebo ±0.5°C rosného bodu) vyžadují vysoce přesné senzory, složitější algoritmy, redundanci zařízení a výrazně vyšší cenu.
Fáze 3: Výpočet vlhkostních zatížení
Hlavní zdroje vlhkosti
Při výpočtu vlhkostního zatížení zohledněte: prostup přes obálku budovy, vypařování od lidí, desorpci z materiálů a produktů, vypařování z otevřených ploch, produkty spalování, infiltraci netěsnostmi, vlhkost přiváděného vzduchu.
Vzorce pro výpočet hlavních zatížení
Prostup přes stěny: W = A × μ × Δpᵥ. Pro betonovou stěnu 200 mm s nátěrem — parozábranou (μ = 0.054 g/(m²·h·Pa)), při rozdílu vlhkosti 16–4 g/kg, ploše 100 m², Δpᵥ = 12 × 133 = 1596 Pa, dostaneme W = 100 × 0.054 × 1596 = 8.6 g/h. To je zanedbatelné ve srovnání s ostatními zdroji.
Vylučování vlhkosti lidmi: W = n × wₚ, kde typické hodnoty wₚ: sedavá práce 40–50 g/h, lehká fyzická 90–120 g/h, těžká fyzická 150–200 g/h.
Infiltrace přes otevřené dveře: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). Pro dveře 2×2.5 m (V = 10 m³), při 15 otevřeních za hodinu po 30 sekund, venkovní vlhkosti 16 g/kg a vnitřní 4 g/kg: W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 g/h. Pokud jsou dveře otevřeny po 3 minuty: W = 108 g/h. Zkrácení doby otevření z 3 na 0.5 min snižuje zatížení 6×.
Vlhkost přiváděného vzduchu: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Při větrání 400 m³/h: W = 400 × 1.2 × 12 = 5760 g/h = 5.76 kg/h. To je největší zatížení ve většině systémů.
Praktický příklad: chladírenský sklad
Chladírenský sklad rozměrů 75×23×4.3 m, vnitřní podmínky +2°C s rosným bodem -9°C (2.0 g/kg), venkovní +28°C s rosným bodem +16°C (11.4 g/kg), má dvoje vrata 3×3 m, 15 expedic/h, doba otevření 1 min. Výpočet: prostup ~100 g/h, infiltrace V = 18 m³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 g/h. Kdyby byla vrata otevřená po 3 minuty: W = 152 g/h. Zkrácení doby otevření umožňuje snížit zatížení o 60 % a použít systém s polovičním výkonem.
Fáze 4: Volba zařízení
Volba typu systému

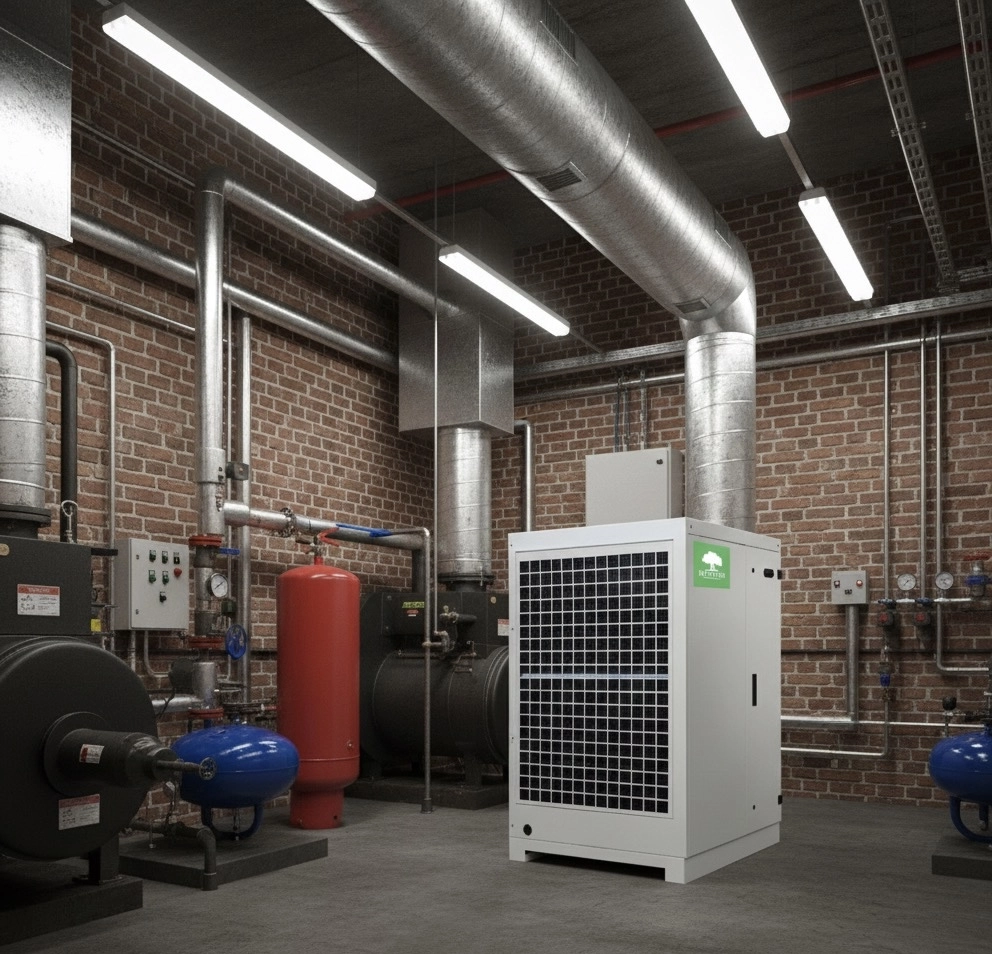

Chladicí systémy jsou účinné při teplotách >15°C a vysoké vlhkosti. Jejich praktická hranice — rosný bod +4...+7°C, nižší vede k zamrzání kondenzátu. Desikantní (adsorpční) systémy jsou účinné při nízkých rosných bodech <+5°C, pracují při jakýchkoli teplotách, dosahují rosných bodů -40°C a níže.
Kombinované systémy
Optimálním řešením pro mnoho projektů je kombinovaný systém: předchlazení z +16°C na +7°C chladicí jednotkou, poté desikant snižuje rosný bod z +7°C na -7°C. Výhody: každý subsystém pracuje v optimálním rozsahu, celková spotřeba energie je o 30–40 % nižší.
Výpočet potřebného průtoku suchého vzduchu
Použijte vzorec: Q = W / [ρ × (wₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)]. Příklad: při zatížení 200 g/h, potřebě řízení 4 g/kg a odvlhčovači, který poskytuje 0.7 g/kg, dostaneme Q = 200 / [1.2 × 3.3] = 50.5 m³/h.
Volba výkonu odvlhčovače
Pro desikantní odvlhčovač zohledněte: rychlost vzduchu přes desikant 400–600 m/min je optimální; teplota regenerace 120–250°C; poměr proces/regenerace 3:1 až 5:1; výstupní rosný bod závisí na rychlosti a teplotě — při 400 m/min a 190°C se dosáhne -15°C, při 250°C — -25°C; při 600 m/min a 190°C — -10°C, při 250°C — -18°C.
Výpočet tepelného zatížení
Při adsorpci se uvolňuje teplo: Q = W × (hᵥ + Δhₐ), kde hᵥ = 2500 kJ/kg, Δhₐ ≈ 200 kJ/kg. Příklad: při odstranění 5 kg vlhkosti za hodinu: Q = (5/3600) × 2700 × 1000 = 3750 W = 3.75 kW. Toto teplo je nutné odvést chlazením.
Fáze 5: Řídicí systém
Základní principy řízení
Řídicí systém má zajistit: udržování parametrů v zadaném rozsahu, modulaci výkonu při proměnných zatíženích, minimalizaci spotřeby energie, ochranu zařízení před havarijními režimy.
Typy regulátorů vlhkosti
On/off hygrostat má přesnost ±3–5% RH a hodí se pro nekritické prostory. Regulátor rosného bodu zajišťuje přesnost ±0.5–1.0°C, nezávisí na teplotě vzduchu a je doporučen pro rosný bod pod +5°C. PID regulátor s modulací zajišťuje přesnost ±1% RH nebo ±0.3°C rosného bodu a je nezbytný pro kritické aplikace.
Modulace výkonu desikantního odvlhčovače
Dva hlavní způsoby: bypass procesního vzduchu (jednoduchost a nízká cena, ale energie regenerace se nesnižuje, efektivní výkon Qₑff = Qₘₐₓ × (1-k)); modulace teploty regenerace (senzor řídí teplotu 120–130°C na výstupu regeneračního sektoru, při poklesu zatížení teplota roste a signalizuje potřebu snížit výkon ohřívačů, úspora energie ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ).
Umístění čidel
Kritická pravidla: umístěte čidlo do zóny dobrého promíchání vzduchu, minimálně 3 m od výfukových mřížek, ve výšce 1.5–2 m nad podlahou, vyhněte se lokálním zdrojům vlhkosti a zónám s extrémní teplotou. Pro vícezónové prostory instalujte několik čidel paralelně — systém má reagovat na nejvyšší naměřenou vlhkost.
Ochrana proti kondenzaci
Používejte senzory rosného bodu povrchu s principem: pokud Tₛᵤᵣfₐcₑ Tdew + ΔT → zapnout odvlhčování, kde ΔT = 2–3°C — bezpečnostní rezerva k zabránění kondenzaci.
Optimalizace systému pro minimalizaci nákladů
Snížení kapitálových nákladů
Tři hlavní směry: minimalizace vlhkostních zatížení těsněním budovy (návratnost 3–12 měsíců), řízení otevírání dveří, instalace vzduchových clon nebo předsíní; optimalizace úrovní řízení — každý stupeň snížení rosného bodu zvyšuje cenu o 8–12 %, proto se vyplatí vyhnout se nadměrně přísným požadavkům; použití kombinovaných systémů, které přinášejí úsporu 20–35 % oproti monosystémům.
Snížení provozních nákladů
Efektivní strategie: rekuperace tepla regenerace — výměník vzduch–vzduch vrací 60–80 % energie (Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η, typická úspora 15000–40000 kWh/rok); využití nízkoteplotních zdrojů energie — kogenerace, geotermální zdroje, odpadní teplo chladicích jednotek; sezónní optimalizace — v zimě je venkovní vzduch sušší než vnitřní, využití free dehumidification snižuje zatížení o 40–70 %.
Typické chyby návrhu
Chyba 1 — podcenění infiltrace
V projektu bylo výpočtové zatížení 3 kg/h a reálné — 8 kg/h kvůli neplánovanému otevírání vrat. Řešení: pro výrobní prostory zahrňte výkonovou rezervu 25–40 %.
Chyba 2 — ignorování počátečního vysoušení
Nové budovy obsahují značné množství vlhkosti v konstrukcích. Beton a sádrokarton mohou uvolnit 100–500 kg vlhkosti během 2–6 měsíců. Řešení: předpokládejte režim intenzivního vysoušení nebo dočasný dodatečný výkon odvlhčování.
Chyba 3 — nesprávné umístění čidel
Čidlo umístěné u mřížky odvlhčovače ukazovalo 5% RH, zatímco v pracovní zóně bylo 35% RH kvůli špatnému promíchání vzduchu. Řešení: modelování proudění vzduchu nebo instalace dodatečných cirkulačních ventilátorů.
Závěry
Pětifázová metodika návrhu systémů odvlhčování zajišťuje systémový přístup: jasný cíl — základ všech rozhodnutí; správné úrovně řízení — rovnováha mezi požadavky a náklady; přesný výpočet zatížení — záruka správného výběru; optimální volba zařízení — zohlednění životního cyklu; rozumné řízení — minimalizace provozních nákladů.
Úspěšný projekt — to není nejsložitější systém, ale nejjednodušší systém, který spolehlivě plní úlohu s minimálními náklady po dobu životnosti. Průměrná návratnost dobře navrženého systému odvlhčování je 1.5 až 4 roky.
